KEYSIGHT · REGENERATIVE DC ELECTRONIC LOAD

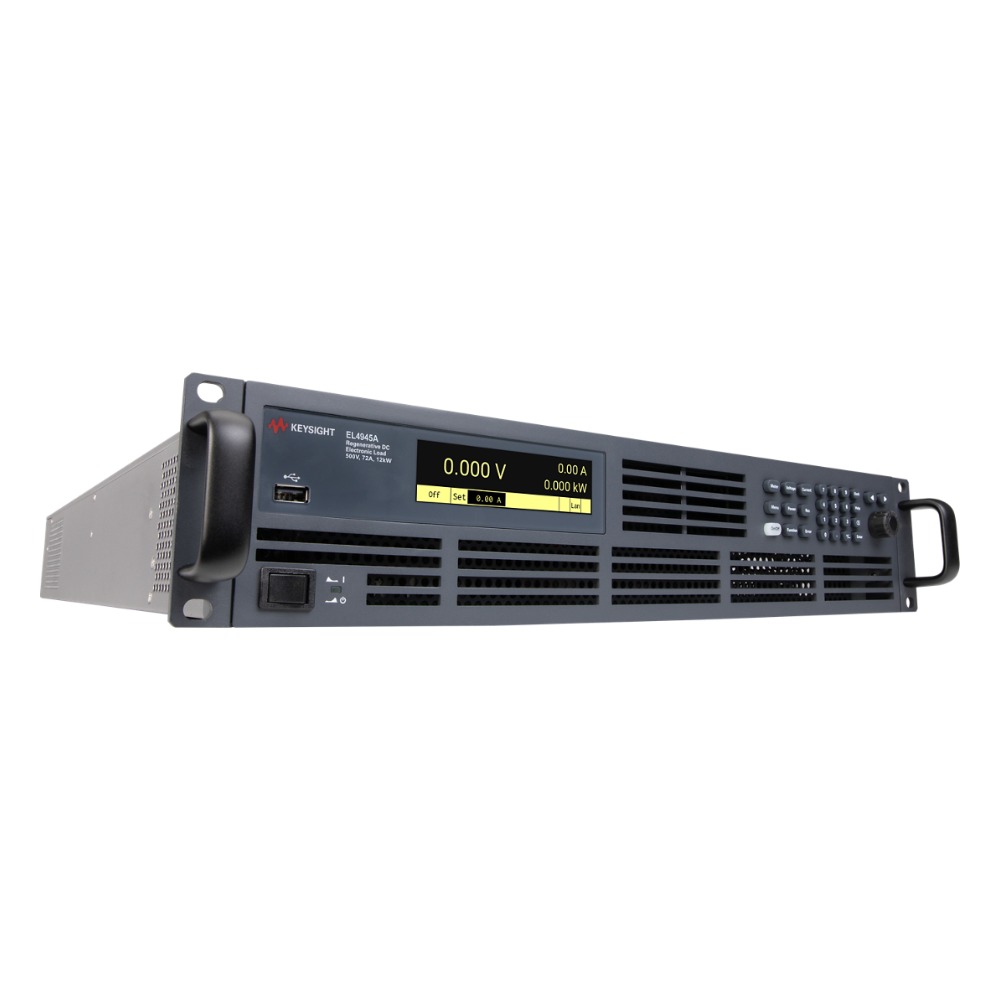

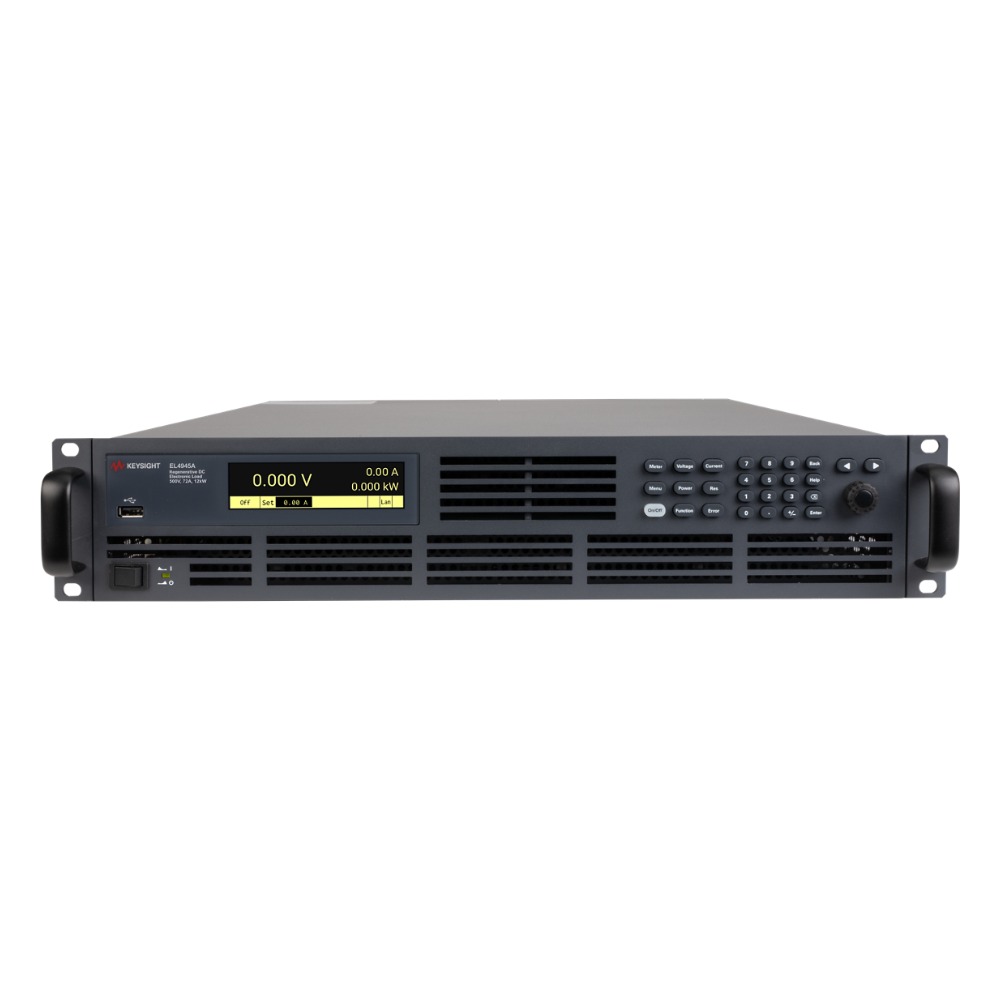

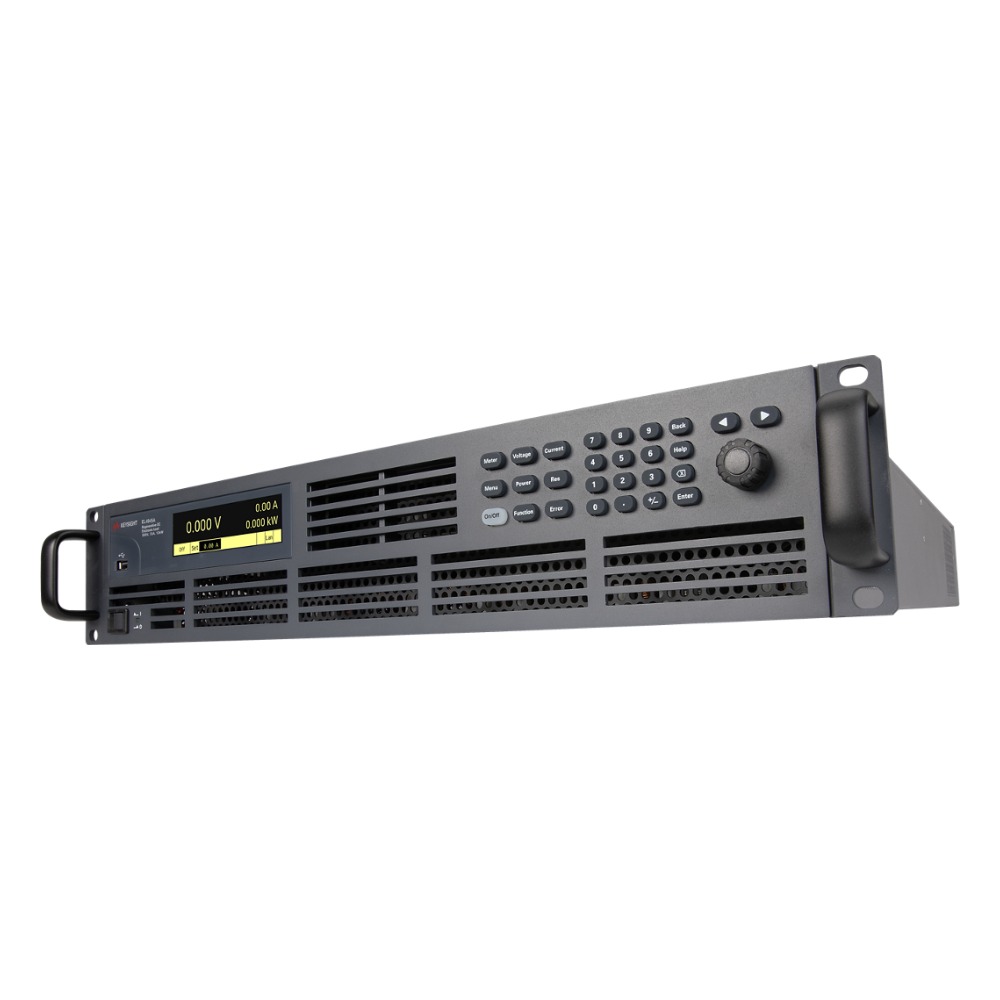

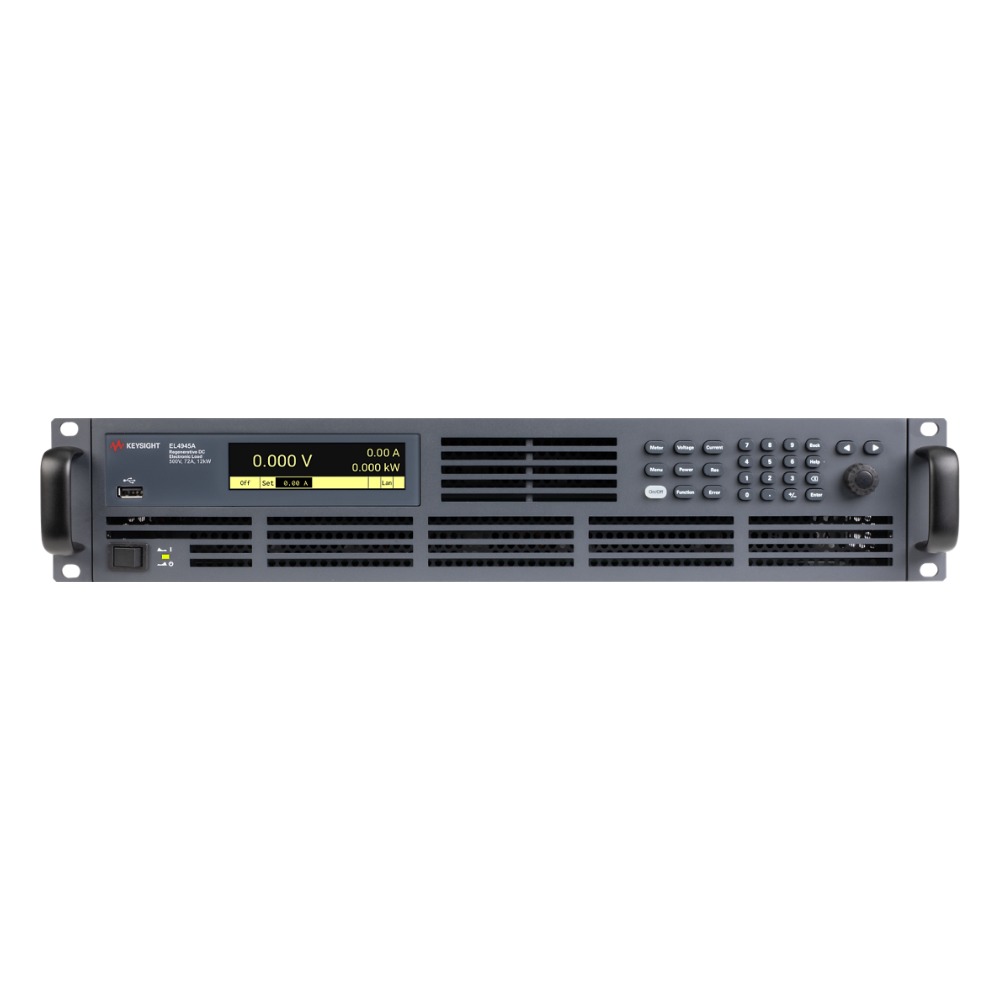

키사이트 EL4945A 12 kW 회생형 DC 전자부하

EL4900 시리즈 회생형 DC 전자부하 · 키사이트 ATE

키사이트 EL4945A 12 kW 회생형 DC 전자부하입니다. 500 V / 72 A / 12 kW 회생형 DC 전자부하, 2U 흡수 에너지의 95%를 전력망으로 회생, 효율 85% 이상.

500 V

정격 전압

72 A

정격 전류

12 kW

정격 출력

ATE

키사이트 분류

가격 안내

정가 (부가세 포함)	~~27,080,900원~~
판매가 (부가세 포함)	23,831,000원 (정가 대비 12% 할인)
판매가 (부가세 별도)	21,664,545원
납기	주문생산품 4주

EL4900 시리즈 회생형 DC 전자부하 모델 비교

모델	전압	전류	출력	판매가
EL4913A	80 V	40 A	2 kW	7,791,000원
EL4915A	500 V	12 A	2 kW	8,701,000원
EL4916A	800 V	8 A	2 kW	8,526,000원
EL4923A	80 V	80 A	4 kW	11,084,000원
EL4925A	500 V	24 A	4 kW	12,277,000원
EL4926A	800 V	16 A	4 kW	12,277,000원
EL4933A	80 V	120 A	6 kW	15,460,000원
EL4935A	500 V	36 A	6 kW	17,022,000원
EL4936A	800 V	24 A	6 kW	17,874,000원
EL4943A	80 V	240 A	12 kW	21,754,000원
EL4945A (이 상품)	500 V	72 A	12 kW	23,831,000원
EL4946A	800 V	48 A	12 kW	25,534,000원

EL4945A의 특징

01	500 V / 72 A / 12 kW 회생형 DC 전자부하, 2U
02	흡수 에너지의 95%를 전력망으로 회생, 효율 85% 이상
03	CC/CV/CR/CP 및 CV+CC·CV+CR·CC+CR·Auto 복합 모드
04	최대 16대 병렬(주/종 모드, 최대 192 kW)
05	LAN·USB·CAN 기본, GPIB·아날로그·RS-232 옵션

주요 사양

모델	EL4945A
시리즈	EL4900 시리즈 회생형 DC 전자부하
키사이트 분류	ATE
동작 모드	CC, CV, CR, CP; CV+CC, CV+CR, CC+CR, Auto (CC+CV+CP+CR)
CC 정확도	0.1% + 72 mA (resolution 10 mA)
CV 정확도	0.03% + 150 mV (resolution 10 mV)
CR 정확도	10 mΩ; range 0.05 to 2,500 Ω, resolution 10 mΩ
CP 정확도	0.5% + 60 W (range 0 to 12 kW, resolution 1 W)
슬루율	18 kA/s max rise/fall
다이내믹 모드	Step, constant-dwell ARB (up to 65,535 points, dwell 1 ms to 3,600 s), List (up to 200 steps, trigger-pacing)
최소 동작 전압	2.5 V at full current 72 A (V3); below that limited by minimum sink resistance 35 mΩ; I2 = 24 A at V1 500 V, full current up to V2 167 V
전력 회생	Returns 95% of absorbed energy to the grid cleanly; automatic when sinking; senses live grid, phase voltage and frequency and synchronizes before regenerating
회생 효율	> 85%
정격 전압	500 V (0 to 500 V)
정격 전류	72 A (0 to 72 A)
정격 출력	12 kW
AC 입력	3-phase 380-520 VAC, 50/60 Hz (L1, L2, L3, PE) for full rating; 200-208 VAC usable with ~35% current/power derating; max apparent power 13 kVA; max AC current 25 A; PF 0.99
리드백 정확도	V: 0.03% + 150 mV; I: 0.1% + 72 mA; P: 0.5% + 60 W
측정 기능	Simultaneous V and I, averaged or digitized; power, Ah, Wh; load regulation V ≤ 100 mV, I ≤ 72 mA; line regulation V ≤ 100 mV, I ≤ 57.6 mA; tempco V ≤ 30 ppm/°C, I ≤ 50 ppm/°C
보호 기능	OVP 530 V, OCP 75 A, OPP 12,240 W, overtemperature, voltage transient drop protection
주요 기능	Regenerative: returns absorbed energy to grid automatically (no programming), grid sync, CC/CV/CR/CP plus CV+CC, CV+CR, CC+CR, Auto (CC+CV+CP+CR) modes, Step, constant-dwell ARB (up to 65,535 points, 1 ms to 3,600 s dwell) and List (up to 200 steps) transients, Built-in power, Ah and Wh calculations; averaged and digitized V/I measurement, Turn-on/off sequencing across multiple units, Parallel up to 16 units in primary/secondary mode (up to 192 kW), Digital control port: 7 configurable I/O pins (trigger, inhibit, protection status, output couple), LXI 1.5 (2016) with built-in web interface, Command processing time ≤ 0.1 ms (GPIB), Supported by PW9252A PathWave Advanced Power Control and Analysis software
인터페이스	LAN 10/100/1000 Mb (standard), USB 2.0 USB-TMC488 (standard), CAN 2.0A/2.0B, CANopen (standard), LXI 1.5 web server (standard), GPIB IEEE 488.2 (optional, RP5901C), Analog 0-10 V / RS-232 (optional, RP5902C)
크기	2U, full rack width; outline drawing: 437 W x 88.4 H x 660/695.26 D body / 760/800.21 overall (drawing units unlabeled, mm implied)
무게	30 kg (66.2 lbs), typical

※ 사양은 키사이트 자료(3125-1394) 기준입니다.

옵션 및 액세서리

추가상품으로 함께 선택 가능
RP5901C GPIB 인터페이스 보드 (EL4900 전자부하·RP5900 전원)
RP5902C 아날로그/RS-232 인터페이스 보드 (EL4900 전자부하·RP5900 전원)
RP5903C 병렬 운전 키트 (광케이블·송신 모듈)
RP5905C 랙 마운트 키트 2U (EL4900·RP5900)

추가상품 및 자료

교정 성적서, 인터페이스 보드, 랙 키트 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 시스템 구성·입력 전원·옵션에 맞춘 견적이 필요하시면 문의 주세요.
