KEYSIGHT · SOLAR ARRAY SIMULATOR

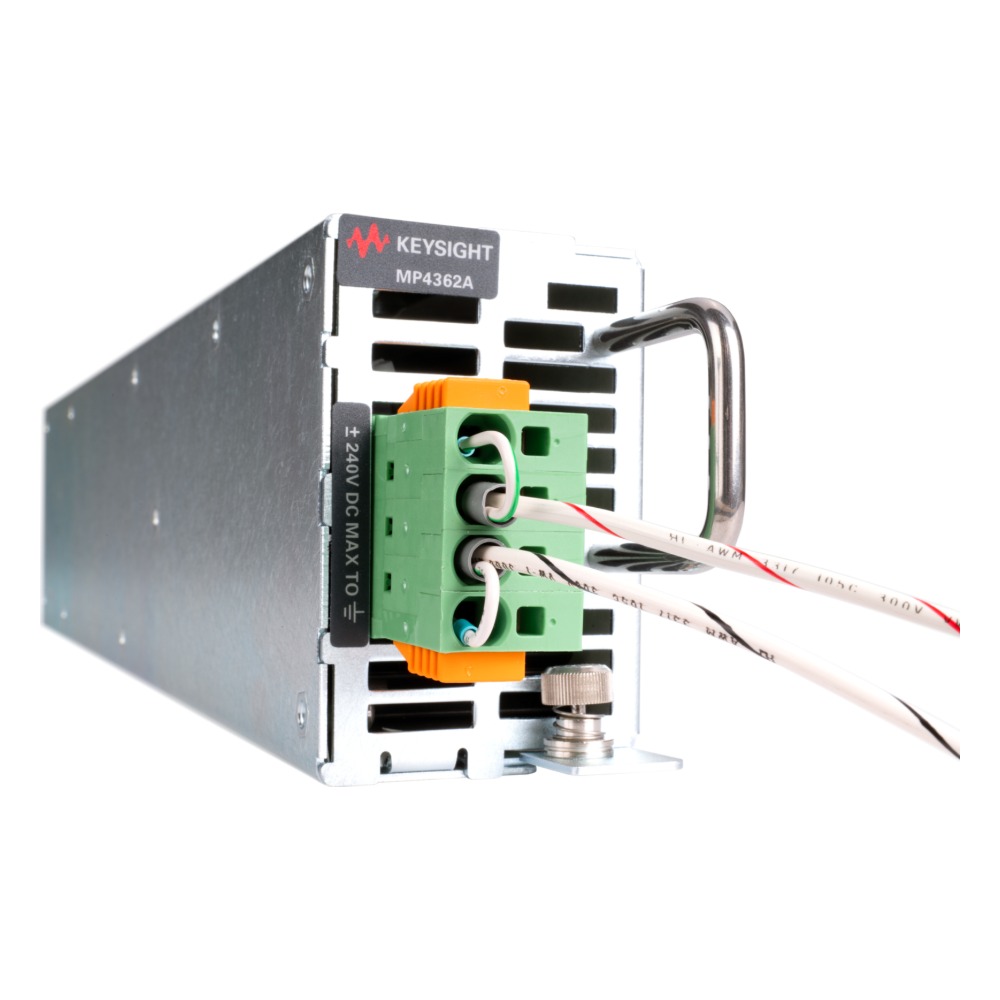

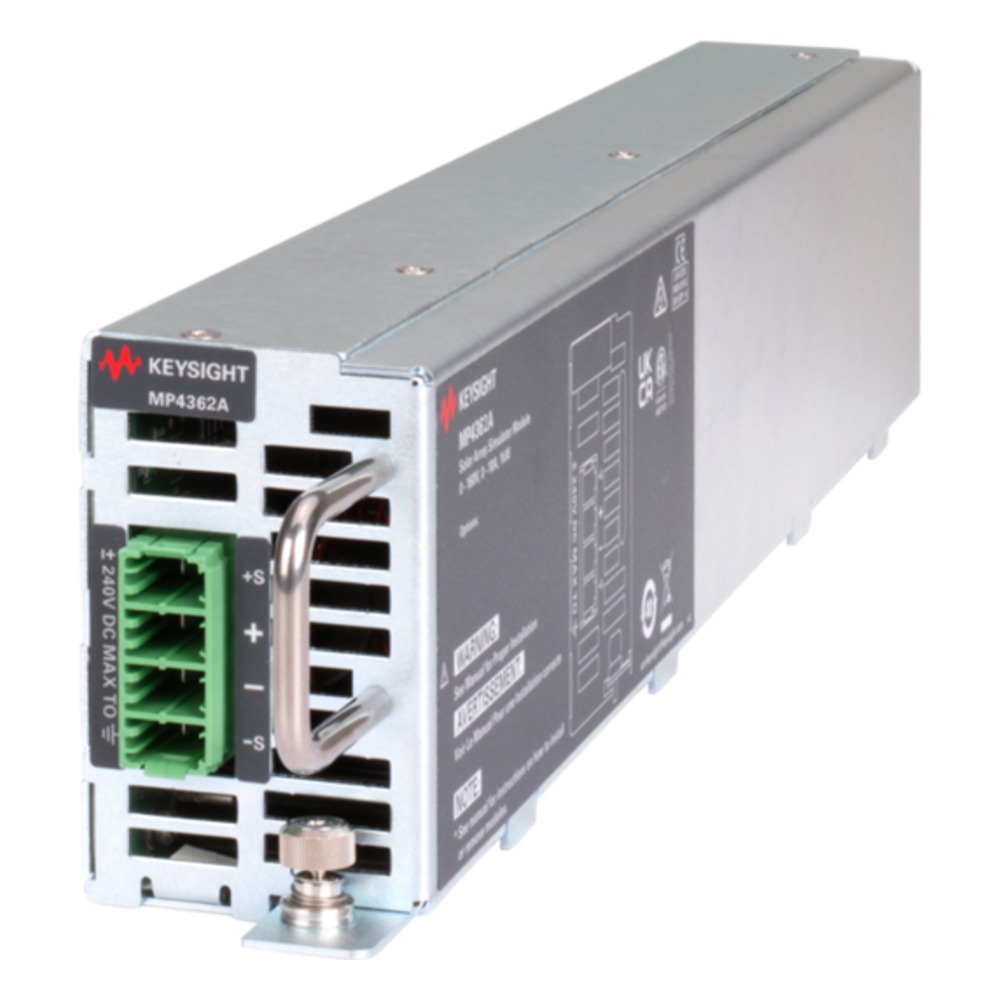

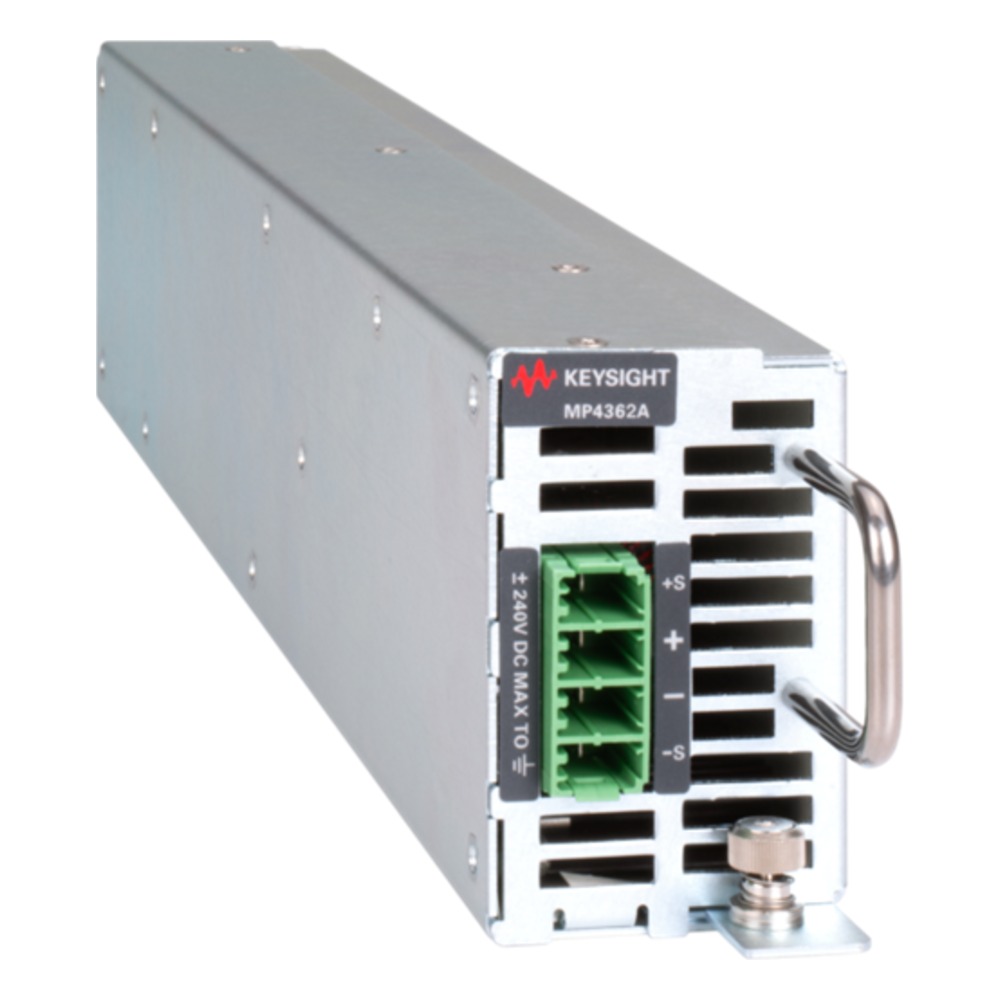

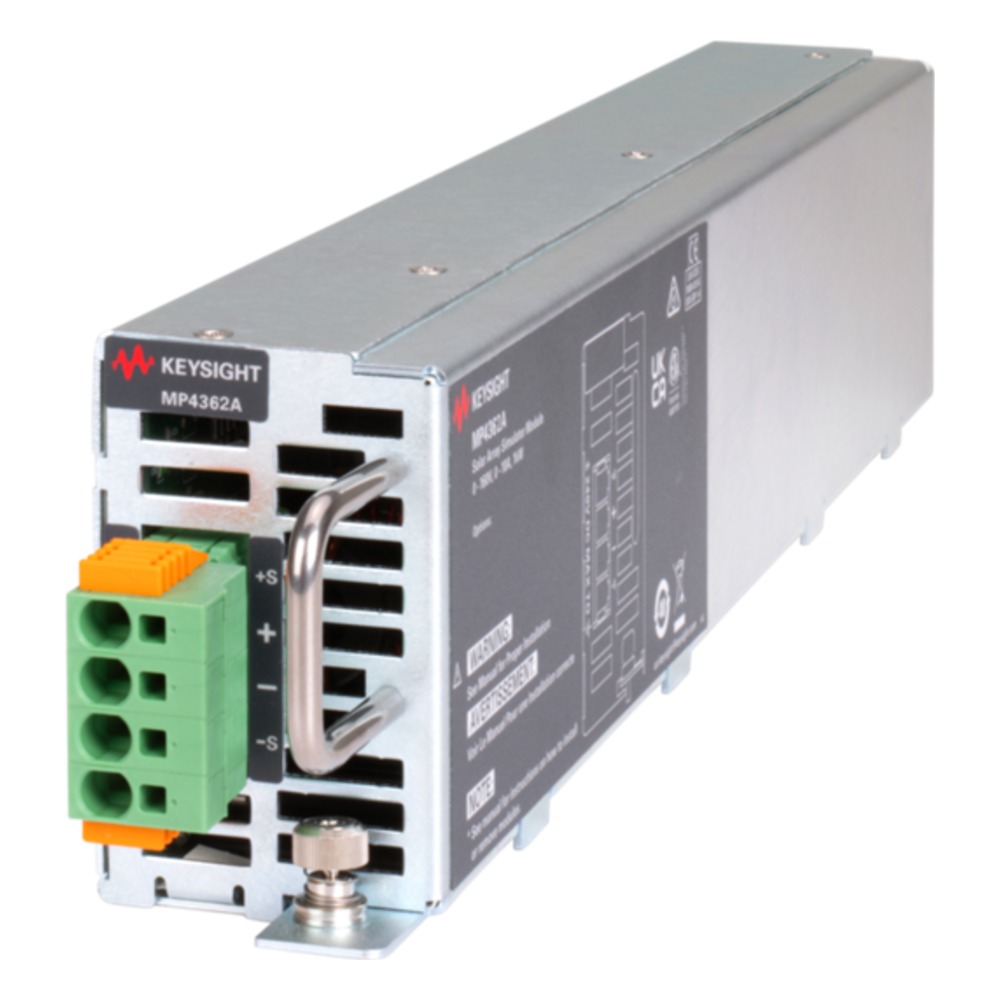

키사이트 MP4362A 1 kW 태양광 어레이 시뮬레이터

MP4300A 시리즈 모듈형 태양광 어레이 시뮬레이터 · 키사이트 특수 전원

키사이트 MP4362A 1 kW 태양광 어레이 시뮬레이터입니다. 태양전지 어레이 시뮬레이터 모듈, 최대 130 V / 8 A / 1000 W 고정 모드에서 일반 전원(사각형 특성) 동작, 고정 모드 싱크 전류 500 mA.

130 V

정격 전압

8 A

정격 전류

1 kW

정격 출력

특수 전원

키사이트 분류

가격 안내

MP4300A 시리즈 모듈형 태양광 어레이 시뮬레이터 모델 비교

MP4362A의 특징

01	태양전지 어레이 시뮬레이터 모듈, 최대 130 V / 8 A / 1000 W
02	고정 모드에서 일반 전원(사각형 특성) 동작, 고정 모드 싱크 전류 500 mA
03	1024 포인트 I-V 곡선을 명령 후 8 ms 이내 생성
04	전압 프로그래밍 정확도 0.075% + 25 mV, 출력 커패시턴스 100 nF
05	MP4301A~MP4304A 메인프레임에 최대 6개 장착

주요 사양

모델	MP4362A
시리즈	MP4300A 시리즈 모듈형 태양광 어레이 시뮬레이터
키사이트 분류	특수 전원
구분	module
슬롯	Single slot (up to 6 per mainframe)
정격 전압	0-130 V
정격 전류	0-8 A
정격 출력	1000 W
출력 레인지	Rectangular (standard power supply) in fixed mode; output characteristic corners +V1/+V2 130 V / 125 V; ±7.7 A / ±8 A; SAS/table Voc/Vmp up to 130 V, Isc/Imp up to 8 A; min impedance 0.25 Ω
동작 사분면	Source or sink current in fixed mode (±I output characteristic)
리플·노이즈	Voltage 500 mVp-p / 50 mVrms (fixed mode); current 48 mAp-p / 6 mArms
프로그래밍 정확도	Voltage 0.075% + 25 mV; current 0.2% + 10 mA (@23 ±5 °C)
리드백 정확도	Voltage 0.08% + 20 mV; current 0.2% + 25 mA (@23 ±5 °C)
프로그래밍 속도	I-V curve (1024 points) within 8 ms of command; voltage rise/fall < 35 ms; settling 100 ms; output current settling < 12.5 µs
측정 기능	Built-in V and I measurement (sample rate not stated)
장착 가능 메인프레임	MP4301A, MP4302A, MP4303A, MP4304A
주요 기능	SAS mode (1024-point curve from Voc, Isc, Vmp, Imp), Table mode (3-1024 points, 30 tables), Fixed mode (source or sink), Current sinking 500 mA (fixed mode), Output capacitance 100 nF, Max capacitive load 2000 µF, Auto-parallel up to 6 outputs, Shunt switching up to 20 kHz, Output isolation ±240 Vdc, OV/OC/OT protection, Quick disconnects
