8612B
BK Precision 8612B는 최대 500 V, 30 A, 750 W를 처리하는 3U 고전압 DC 전자로드로, 8612에서 GPIB를 제외한 USB·RS-232 모델입니다. 0.15 Ω~7.5 kΩ CR 범위와 16비트 측정으로 고전압 전원과 태양광 출력 평가에 적합합니다.
USB·RS-232 기반 500 V·750 W 고전압 전자로드
전면 키패드와 노브로 설정하고 리스트 모드로 최대 84스텝 시퀀스를 실행합니다. USB(USBTMC)·RS-232로 SCPI 명령 원격 제어가 가능합니다(GPIB 미포함).
8600 시리즈 데이터시트 (영문)자료실에서 보기 ›8612B의 특징
CC/CV/CR/CW 4가지 동작 모드
정전류·정전압·정저항·정전력 모드를 지원하며, CR 레인지는 Low 0.15 Ω~10 Ω, High 10 Ω~7.5 kΩ입니다.
500 V 고전압 입력
Low 50 V / High 500 V 두 전압 레인지로 고전압 소스를 750 W까지 시험합니다.
최대 25 kHz 다이내믹 모드
CC 모드에서 두 부하 레벨을 주기적으로 전환하며, 슬루율은 Low 0.0001~0.1 A/µs / High 0.001~1 A/µs로 조정합니다.
리스트·배터리 테스트 기능
최대 84스텝 리스트 7그룹, 컷오프 전압·용량·시간 조건의 배터리 방전 시험을 내장했습니다.

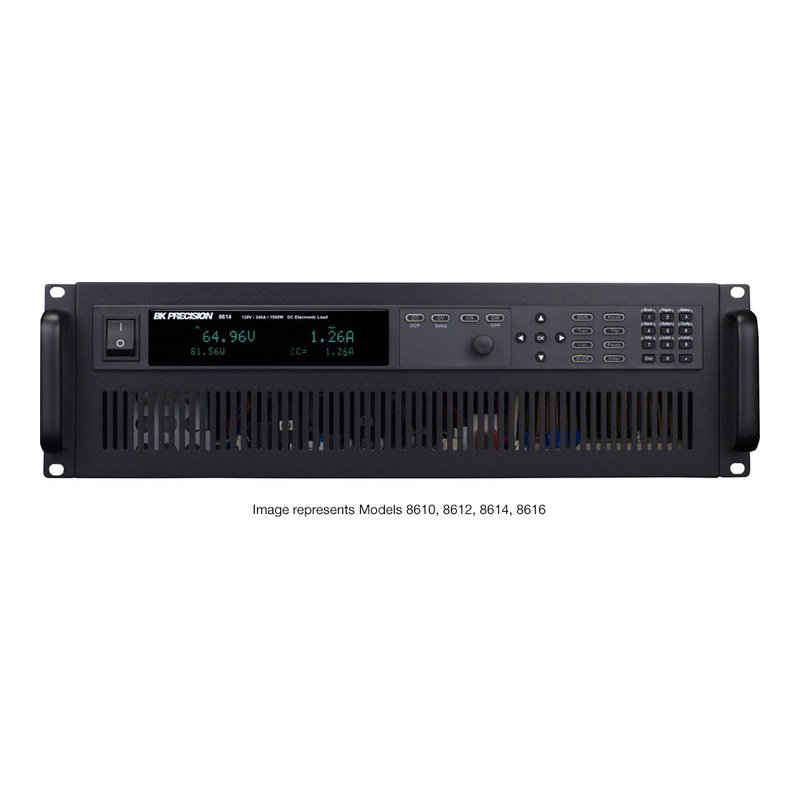

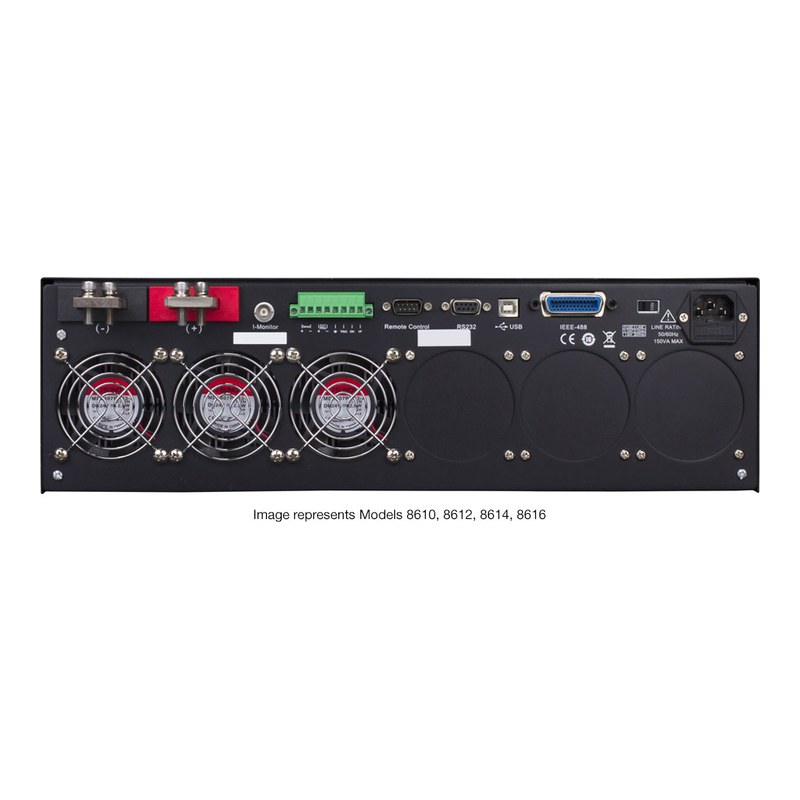

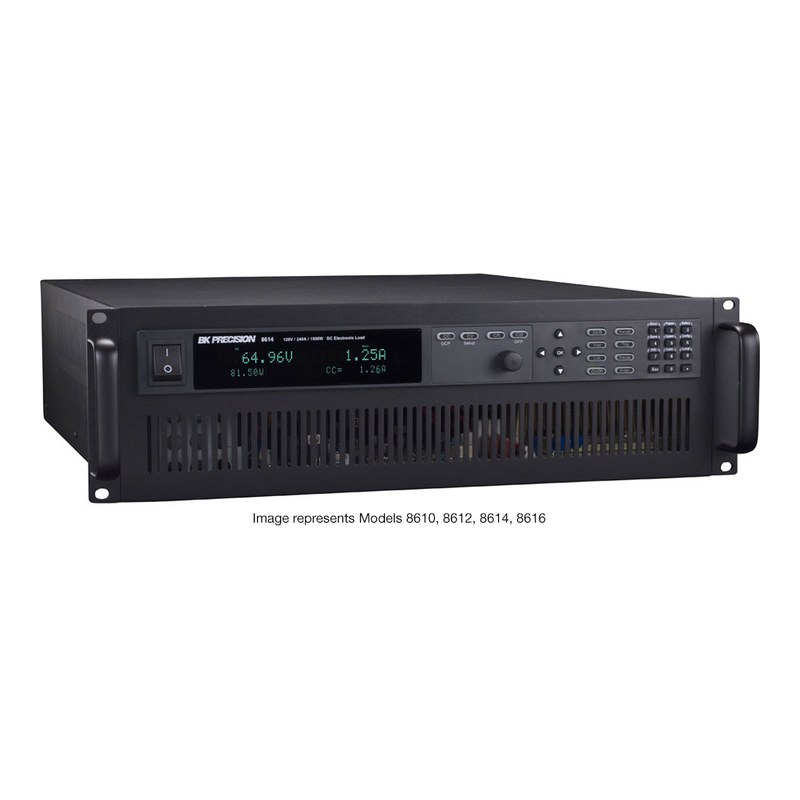

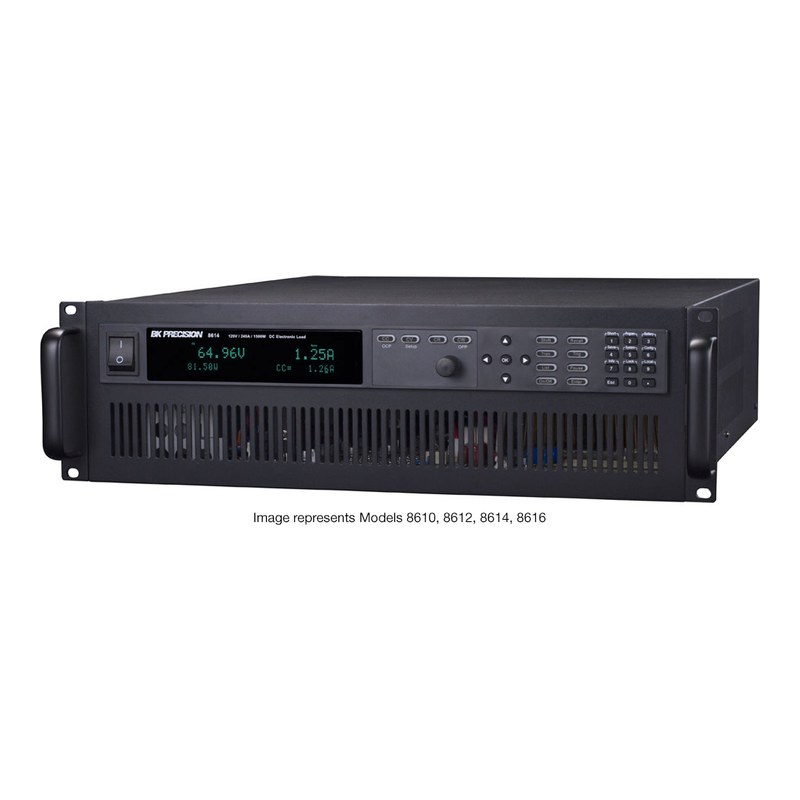

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 입력 전압 | 입력 전류 | 전력 | 폼팩터 | 인터페이스 |
|---|---|---|---|---|---|
| 8600 | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8600B | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232 |
| 8601 | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8601B | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232 |
| 8602 | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8602B | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232 |
| 8610 | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232, GPIB |
| 8610B | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232 |
| 8612 | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232, GPIB |
| 8612B (이 상품) | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232 |
| 8614 | 0~120 V | 0~240 A | 1500 W | 3U | USB, RS-232, GPIB |
| 8616 | 0~500 V | 0~60 A | 1200 W | 3U | USB, RS-232, GPIB |
| 8620 | 0~120 V | 0~480 A | 3000 W | 3U | USB, RS-232, GPIB |
| 8622 | 0~500 V | 0~100 A | 2500 W | 3U | USB, RS-232, GPIB |
| 8625 | 0~120 V | 0~720 A | 6000 W | 6U | USB, RS-232, GPIB |
이런 현장에 적합합니다
고전압 전원공급기
500 V급 출력의 정격 부하 시험
태양광 어레이
CV·CR 모드로 PV 출력 특성 측정
인버터 DC 입력
고전압 DC 소스의 부하 응답 확인
EV 부품 시험
고전압 DC-DC 컨버터 출력 평가
8612B 주요 사양
| 모델 | 8612B |
|---|---|
| 입력 전압 | 0~500 V |
| 입력 전류 | Low 0~3 A / High 0~30 A |
| 입력 전력 | 750 W |
| 동작 모드 | CC, CV, CR, CW, CR-LED, 배터리 테스트 |
| 최소 동작 전압 | 0.36 V @ 3 A / 3.6 V @ 30 A |
| CV 레인지·분해능 | Low 0.1~50 V / High 0.1~500 V, 분해능 1 mV / 10 mV |
| CV 정확도 | ±(0.025%+0.05% FS) |
| CC 분해능 | 0.1 mA / 1 mA |
| CC 정확도 | ±(0.05%+0.05% FS) |
| CR 레인지 | Low 0.15 Ω~10 Ω / High 10 Ω~7.5 kΩ (분해능 16비트) |
| CW 모드 | 0~750 W, 분해능 10 mW, 정확도 0.2%+0.2% FS |
| 다이내믹 모드 (CC) | T1·T2 20 µs~3600 s (분해능 10 µs), 정확도 5 µs+100 ppm, 최대 25 kHz |
| 슬루율 (일반값) | Low 0.0001~0.1 A/µs / High 0.001~1 A/µs |
| 리스트 모드 | 7그룹, 그룹당 최대 84스텝, 스텝당 최소 20 µs |
| 전압 측정 | 분해능 1 mV / 10 mV, 정확도 ±(0.05%+0.05% FS) |
| 전류 측정 | 분해능 0.1 mA / 1 mA, 정확도 ±(0.05%+0.05% FS) |
| 전력 측정 | 분해능 10 mW, 정확도 ±(0.2%+0.2% FS) |
| 보호 기능 | OVP 530 V, OCP 3.3 A / 33 A, OPP 760 W, OTP 85 °C, 역전압(LRV/RRV) |
| 인터페이스 | USB(USBTMC), RS-232 (GPIB 미포함) |
| 외부 제어 | 0~10 V 아날로그 전류 제어·모니터, 외부 트리거, 원격 센싱 |
| 입력 전원 | 110 V / 220 V AC ±10%, 50/60 Hz |
| 크기 (W×H×D) | 439 × 133.3 × 580 mm (3U) |
| 무게 | 24.6 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 사용자 매뉴얼, 전원 코드 |
※ 제조사 데이터시트(8600/B Series Datasheet v103025) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
