DML102
BK Precision DML102는 채널당 80 V / 20 A / 100 W, 합계 200 W를 처리하는 DML 시리즈 듀얼 채널 부하 모듈입니다. 모듈 하나로 두 출력을 동시에 시험할 수 있어 저전력 다출력 전원공급기나 소형 배터리 평가에 알맞습니다. DML001 메인프레임에 두 개를 장착하면 4채널 시스템이 됩니다.
한 모듈에 두 채널, 저전력 다출력 시험용 100 W × 2
DML001 메인프레임 슬롯에 꽂아 사용하며 전면 패널의 모듈 기능 키로 채널별 설정을 바로 바꿀 수 있습니다. 원격 제어는 메인프레임의 LAN, USB, RS232, GPIB 인터페이스를 통해 SCPI 명령으로 수행합니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML102의 특징
독립 2채널
두 채널이 각각 0~80 V, 0~20 A, 100 W로 독립 동작해 서로 다른 출력을 동시에 부하 시험할 수 있습니다.
3단 전류 레인지
0.2 A, 2 A, 20 A 레인지와 Low 레인지 0.01 mA 설정 분해능으로 대기 전류 수준의 미세 부하도 설정할 수 있습니다.
세밀한 슬루율
CC 모드 슬루율을 0.00004 A/µs부터 2 A/µs까지 조정해 완만한 부하 변화부터 빠른 스텝까지 재현합니다.
CR-LED 모드
LED 순방향 전압, 동작 전류, Rd 계수를 설정해 LED 부하를 모사하고 LED 드라이버를 시험합니다.

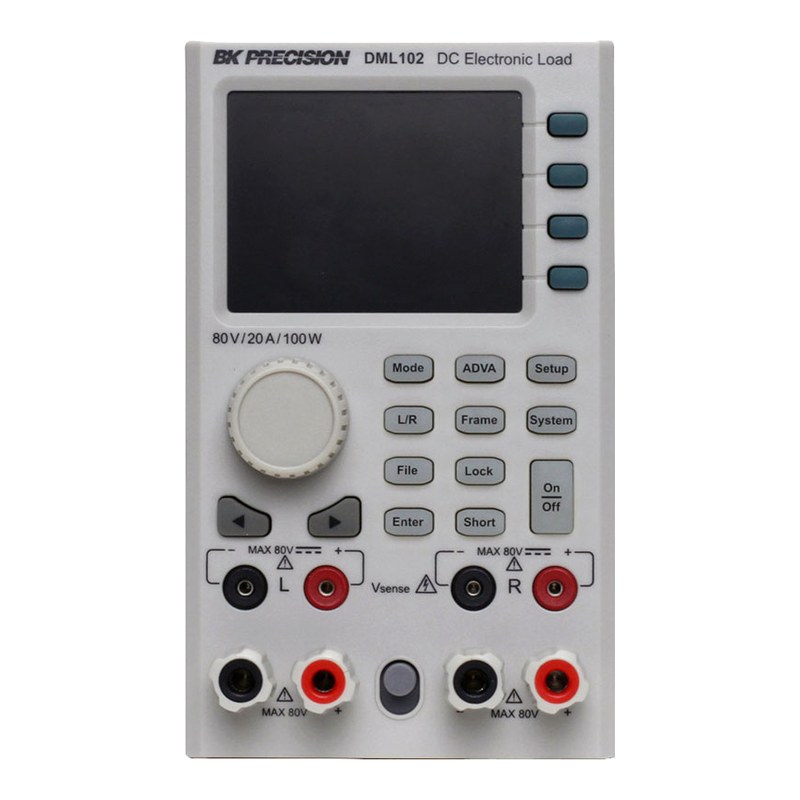

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 (이 상품) | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
다출력 전원 평가
보조 출력이 있는 전원공급기의 두 출력을 동시에 시험
LED 드라이버 시험
CR-LED 모드로 실제 LED와 비슷한 부하 조건 구현
소형 배터리 방전
채널별로 배터리를 연결해 방전 용량 측정
DC-DC 컨버터
저전력 컨버터의 부하 레귤레이션과 과도 응답 확인
DML102 주요 사양
| 모델 | DML102 |
|---|---|
| 구분 | 듀얼 채널 DC 전자로드 모듈 (DML001 메인프레임 장착) |
| 채널 수 | 2 |
| 입력 전압 | 0~80 V |
| 입력 전류 (채널당) | 0~20 A |
| 입력 전력 | 100 W / 100 W (채널당 100 W, 합계 200 W) |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| CC 레인지 | Low 0~0.2 A / Med 0~2 A / High 0~20 A |
| CC 설정 분해능 / 정확도 | 0.01 mA / 0.1 mA / 1 mA, ±(0.1% + 0.1% F.S.) |
| CV 레인지 | Low 0~6 V / Med 0~16 V / High 0~80 V |
| CV 설정 분해능 / 정확도 | 0.1 mV / 1 mV / 1 mV, ±(0.05% + 0.1% F.S.) |
| CR 레인지 | Low 0.04 Ω~80 Ω / Med 1.4 Ω~2.9 kΩ / High 6 Ω~12 kΩ |
| CR 분해능 / 정확도 | 0.1 Ω, 설정값의 ±1% (전류가 레인지의 5% 초과 시) |
| CW 레인지 (채널당) | Low 2 W / Med 10 W / High 100 W |
| CW 분해능 / 정확도 | 1 mW / 10 mW / 100 mW, 설정값의 ±1% |
| 최소 동작 전압 | 0.5 V (20 A에서) |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, T1·T2 20 µs~10 ms, 최소 동작 전압 1.5 V |
| 슬루율 (일반값) | Low 0.00004~0.02 A/µs / Med 0.0004~0.2 A/µs / High 0.004~2 A/µs, 최소 상승 시간 10 µs |
| 전압 측정 | 분해능 2 mV / 3 mV / 4 mV, 정확도 ±(0.025% + 0.01% F.S.) (High: ±(0.01% + 0.025% F.S.)) |
| 전류 측정 | 분해능 0.004 mA / 0.04 mA / 0.4 mA, 정확도 ±(0.05% + 0.05% F.S.) |
| 전력 측정 레인지 | Low 16 W / Med 30 W / High 100 W, 정확도 ±(0.1% + 0.1% F.S.) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 인터페이스 | DML001 메인프레임 경유 USB, LAN, RS232, GPIB (SCPI) |
| 크기 (W x H x D) | 85 x 142 x 550 mm |
| 무게 | 4.2 kg |
| 사용 온도 | 0 °C ~ 50 °C |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
