BK PRECISION · 2채널 DC 전자로드 모듈

MDL4U252B

BK Precision MDL4U252B는 80 V, 20 A 2채널 DC 전자로드 모듈로 한 채널에 최대 250 W, 두 채널 합계 300 W를 배분합니다. MDL4UB 신형 모듈로 전면 입력 단자와 LabVIEW 드라이버·운용 소프트웨어를 지원해 다출력 전원 검사 시스템 구성이 쉽습니다.

80 V최대 입력 전압

20 A최대 입력 전류

300 W최대 전력(2채널 합계)

CC/CV/CR/CW동작 모드

합계 300 W를 두 채널에 나누는 신형 2채널 모듈

두 채널을 독립 설정하거나 동기 로드 On/Off로 함께 제어합니다. 메인프레임의 LAN, GPIB, USB, RS232 인터페이스와 SCPI 명령으로 원격 제어합니다.

MDL4UB 시리즈 데이터시트 (영문)자료실에서 보기 ›

MDL4U252B의 특징

250 W/50 W 전력 배분

50 W/250 W, 150 W/150 W 등 합계 300 W 범위에서 채널 전력을 설정합니다.

최대 16채널 구성

메인프레임과 확장 프레임에 2채널 모듈을 채우면 최대 16채널 시스템이 됩니다.

전면 입력 단자

전면 단자(최대 15 A)로 벤치 시험 시 배선이 간편합니다.

데이터 로깅

운용 소프트웨어로 측정값을 기록하고 스프레드시트 형식으로 내보냅니다.

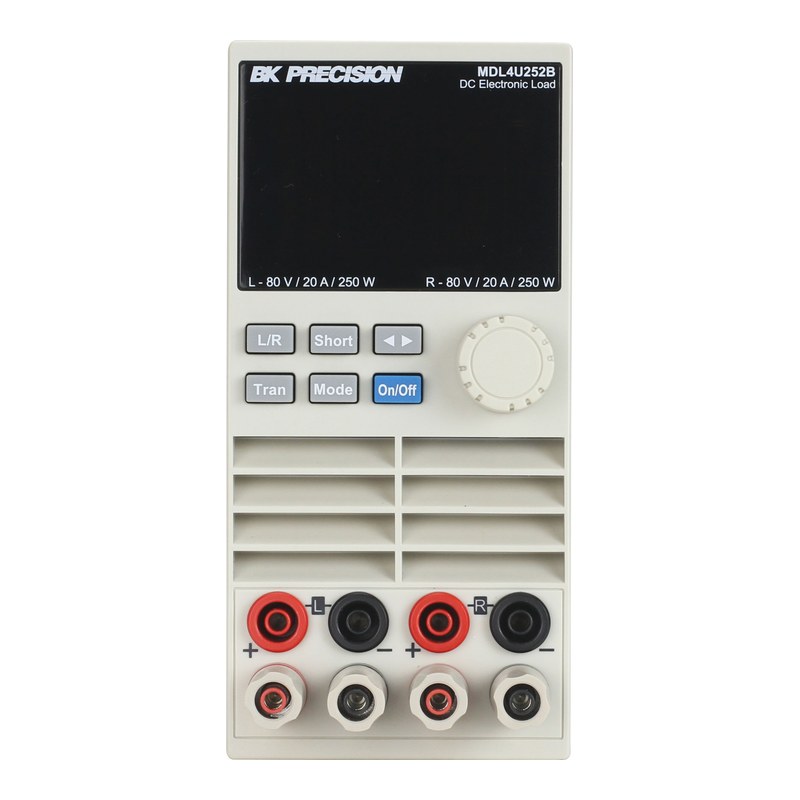

제품 외관

모델 비교

같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.

모델	구분	채널	전압	전류	전력
MDL4U001	메인프레임	4슬롯	-	-	최대 2400 W
MDL4U002	확장 메인프레임	4슬롯	-	-	최대 2400 W
MDL4U102B	모듈	2CH	0~80 V	0~20 A	200 W (합계)
MDL4U200B	모듈	1CH	0~80 V	0~40 A	200 W
MDL4U252B (이 상품)	모듈	2CH	0~80 V	0~20 A	300 W (합계)
MDL4U302B	모듈	2CH	0~80 V	0~45 A	600 W (합계)
MDL4U305B	모듈	1CH	0~600 V	0~20 A	300 W
MDL4U400B	모듈	1CH	0~80 V	0~60 A	400 W
MDL4U502B	모듈	2CH	0~600 V	0~15 A	300 W (합계)
MDL4U505B	모듈	1CH	0~600 V	0~30 A	500 W
MDL4U600B	모듈	1CH	0~80 V	0~120 A	600 W

이런 현장에 적합합니다

다출력 전원 공급기

출력 레일별 동시 부하 시험

충전기·어댑터 양산

자동 테스트 GO/NG 판정 검사

보조 전원 레일

메인·보조 출력에 전력을 나눠 시험

ATE 시스템

LabVIEW 기반 다채널 자동 시험

MDL4U252B 주요 사양

모델	MDL4U252B
구성 형태	2채널 DC 전자로드 모듈 (MDL4U001 메인프레임 / MDL4U002 확장 프레임 장착)
입력 전압	0~80 V
입력 전류	Low 0~3 A / High 0~20 A
입력 전력	250 W / 50 W (채널당 최대 250 W, 합계 300 W)
채널	2
동작 모드	CC / CV / CR / CW, 트랜지언트, 리스트, 단락
최소 동작 전압 (전형값)	0.15 V @ 3 A (Low) / 1 V @ 20 A (High)
CV 레인지	Low 0.1~18 V / High 0.1~80 V
CV 분해능·정확도	1 mV / 10 mV, Low ± (0.05% + 0.02% F.S.) / High ± (0.05% + 0.025% F.S.)
CC 분해능·정확도	0.1 mA / 1 mA (Low/High), ± (0.05% + 0.05% F.S.) (Low/High)
CR 레인지·정확도	Low 0.05~10 Ω / High 10 Ω~7.5 kΩ (16-bit), Low 0.01% + 0.08 S / High 0.01% + 0.0008 S
CW 레인지·분해능·정확도	250 W, 10 mW, ± (0.2% + 0.2% F.S.)
트랜지언트 (CC)	T1·T2 20 µs~3600 s (분해능 5 µs~10 ms), 정확도 5 µs + 100 ppm
슬루율 (CC)	0.0001~0.2 A/µs (Low) / 0.001~2 A/µs (High)
전압 측정	Low 0~18 V / High 0~80 V, 분해능 0.1 mV / 1 mV, ± (0.025% + 0.025% F.S.)
전류 측정	Low 0~3 A / High 0~20 A, 분해능 0.01 mA / 0.1 mA, ± (0.05% + 0.05% F.S.) (Low/High)
전력 측정	250 W, 분해능 10 mW, ± (0.2% + 0.2% F.S.)
보호 기능 (전형값)	OPP 250 W, OCP 3.3 A / 22 A (Low/High), OVP 82 V, OTP 85 °C, 역전압 보호
단락 (전형값)	CC 3 A / 30 A (Low/High), CV 0 V, CR 50 mΩ
입력 단자 임피던스	300 kΩ
인터페이스	메인프레임 LAN, GPIB, USB(USBTMC), RS232 (SCPI) / 모듈 원격 감지, 디지털 I/O, 아날로그 전류 제어·모니터 단자
입력 단자·호환성	전면 입력 단자(최대 15 A) 및 후면 입력 단자, MDL4U(구형) 모듈과 같은 메인프레임에서 혼용 가능
크기 (W×H×D)	82 × 170.5 × 573 mm
무게	5 kg
안전·EMC	EN61010-1:2010+A1:2019, EMC 2014/30/EU, EN61326-1:2013
