KEYSIGHT · INFINIIVISION 2000 X-SERIES

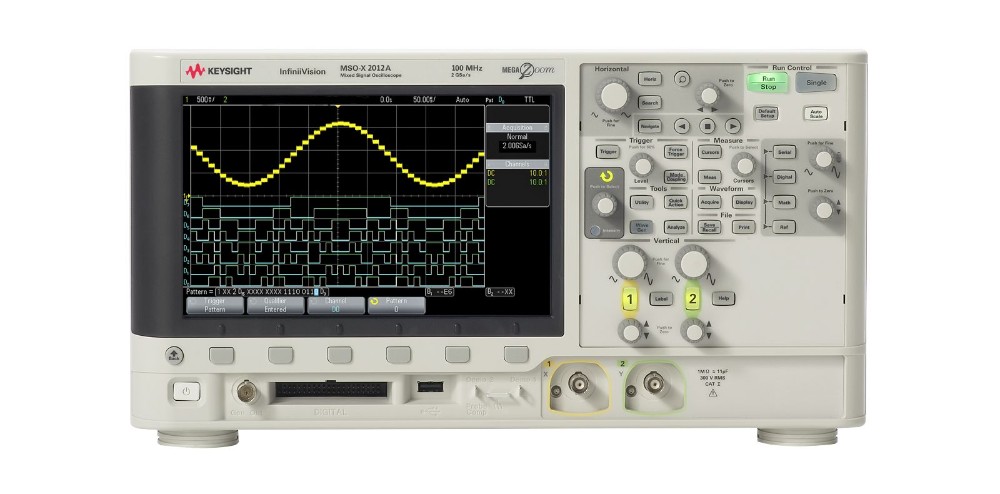

키사이트 MSOX2012A 100 MHz 혼합 신호 오실로스코프
100 MHz · 아날로그 2채널 + 디지털 8채널 · 최대 2 GSa/s · 8.5인치 WVGA · 표준 보증 5년
입문용 가격에 큰 8.5인치 WVGA 화면과 빠른 파형 갱신을 갖춘 InfiniiVision 2000 X 시리즈의 100 MHz 2채널 모델입니다. 자동 스케일·기본 설정 버튼과 다국어(한국어) 메뉴로 처음 쓰는 분도 바로 측정할 수 있어 교육·연구실·생산 현장에 알맞고, 대역폭·디지털 채널·파형 발생기·직렬 분석·메모리를 구입 후에도 라이선스로 추가할 수 있습니다. 8채널 디지털 입력이 기본 포함되어 아날로그와 로직 신호를 함께 봅니다.
100 MHz 아날로그 대역폭 | 2 GSa/s 최대 샘플링 (하프 채널) | 2 + 8 아날로그 + 디지털 | 8.5" WVGA 대형 화면 | 5년 표준 보증 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 6,216,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 5,650,909원 |
| 납기 | 주문생산품 6주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 상승 시간 | 채널 |
|---|---|---|---|
| MSOX2002A | 70 MHz | ≤ 5 ns | 아날로그 2채널 + 디지털 8채널 |
| MSOX2012A (이 상품) | 100 MHz | ≤ 3.5 ns | 아날로그 2채널 + 디지털 8채널 |
| MSOX2022A | 200 MHz | ≤ 1.75 ns | 아날로그 2채널 + 디지털 8채널 |
※ 대역폭(70 / 100 / 200 MHz)마다 별도 상품으로 등록되어 있습니다. 4채널 모델과 디지털 채널이 없는 DSOX 모델은 각 상품을 확인해 주세요.
MSOX2012A의 특징

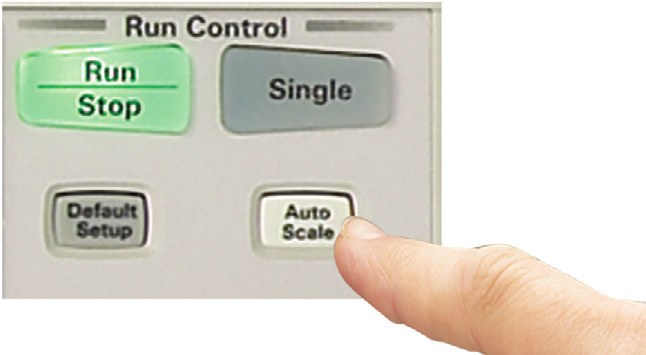

01 · 쉬운 사용 자동 스케일과 한국어 메뉴로 바로 측정 Auto Scale·Default Setup 전용 키와 한국어 메뉴·내장 도움말로 처음 쓰는 분도 금방 익숙해집니다. 교육용 실습 신호와 무료 교육 자료도 활용할 수 있습니다. |  |

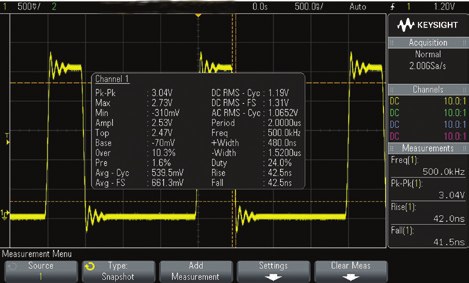

 | 02 · 자동 측정 주파수·진폭·상승 시간 등 자동 측정과 FFT 전압·시간 파라미터를 한 번에 측정하고 통계로 보여 줍니다. FFT, 파형 연산, 커서 측정, 레퍼런스 파형 비교도 기본으로 지원합니다. |

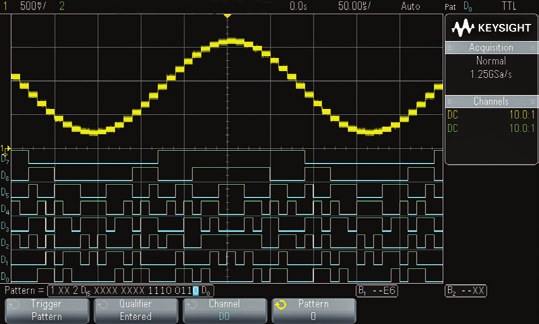

03 · 혼합 신호 아날로그와 디지털 8채널을 한 화면에서 MSO 모델은 8채널 디지털 입력(로직 프로브 포함)이 기본으로, 마이크로컨트롤러 신호와 아날로그 파형을 함께 분석합니다. |  |

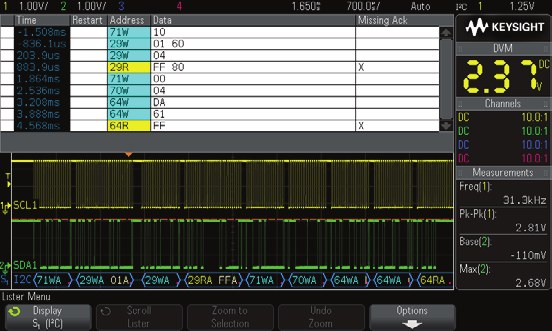

 | 04 · 직렬 버스 분석 I2C·SPI·UART·CAN·LIN 트리거와 디코딩 (옵션) D2000GENB(I2C·SPI·UART 등), D2000AUTB(CAN·LIN 등) 소프트웨어를 추가하면 하드웨어 기반으로 직렬 버스를 트리거·디코딩하고 목록(Lister)으로 확인합니다. |

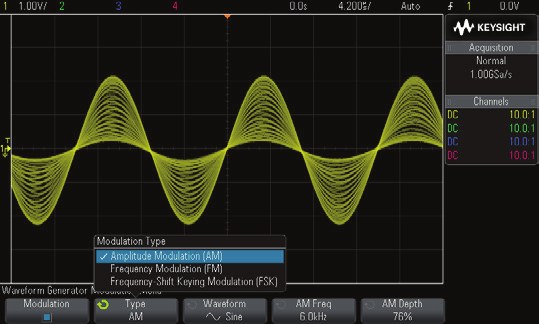

05 · 파형 발생기 20 MHz 함수 발생기와 AM·FM·FSK 변조 (옵션) DSOX2WAVEGEN을 추가하면 사인·구형파·램프·펄스·노이즈 등을 출력하고 변조까지 걸 수 있어 교육 실습과 회로 시험에 별도 신호 발생기가 필요 없습니다. |  |

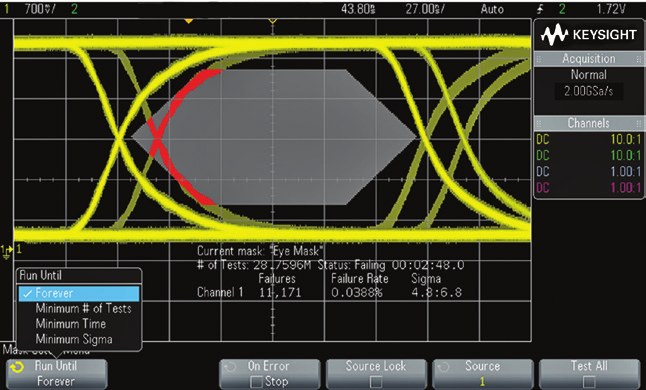

 | 06 · 마스크 테스트 기준 파형과 비교하는 합격/불합격 마스크 테스트 기준 파형으로 마스크를 만들어 생산·검사 공정에서 신호가 허용 범위를 벗어나는지 빠르게 판정합니다. |
주요 사양
| 모델 | MSOX2012A (InfiniiVision 2000 X-Series) |
| 대역폭 (-3 dB) | 100 MHz |
| 계산 상승 시간 (10~90%) | ≤ 3.5 ns |
| 아날로그 채널 | 2채널 |
| 디지털 채널 | 8채널 (N6459-60001 로직 프로브 키트 포함), 1 GSa/s |
| 최대 샘플링 속도 | 2 GSa/s (하프 채널 인터리브), 채널당 1 GSa/s |
| 최대 메모리 깊이 | 채널당 100 kpts (표준), DSOX2PLUS 기능 강화로 확장 |
| 파형 업데이트 속도 | 50,000 파형/초 (표준), 기능 강화 시 최대 200,000 파형/초 |
| 입력 임피던스 | 1 MΩ ± 2% (11 pF) |
| 입력 감도 | 1 mV/div ~ 5 V/div |
| 최대 입력 전압 | CAT I·II 300 Vrms, 400 Vpk (과도 과전압 1.6 kVpk) |
| 타임베이스 범위 | 5 ns/div ~ 50 s/div |
| 하드웨어 대역폭 제한 | 약 20 MHz (선택) |
| 트리거 | 엣지, 펄스 폭, 패턴, 비디오, 직렬 버스(옵션) 등 |
| 측정·연산 | 자동 측정, 통계, 커서, FFT, 파형 연산, 레퍼런스 파형 2개 |
| 디스플레이 | 8.5인치 WVGA (64단계 밝기) |
| 인터페이스 | USB 2.0 호스트·디바이스 / LAN·VGA(DSOXLAN), GPIB(DSOXGPIB) 모듈 옵션 |
| 크기 (W×H×D) | 381 × 204 × 142 mm |
| 무게 | 3.9 kg (포장 4.1 kg) |
※ 사양은 키사이트 InfiniiVision 2000 X-Series 데이터시트(5990-6618KO)와 키사이트 공식 제품 페이지 기준입니다.
옵션 및 액세서리
| 소프트웨어 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| D2000GENB | 임베디드 분석 (I2C·SPI·UART 등 트리거·디코딩) |
| D2000AUTB | 자동차 (CAN·LIN 등) |
| D2000BDLB | 소프트웨어 번들 |
| DSOX2PLUS | 기능 강화 (연산·메모리·업데이트 속도) |
| 하드웨어·교정 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| DSOX2WAVEGEN | 20 MHz 함수 발생기 |
| DSOXLAN | LAN/VGA 모듈 |
| DSOXGPIB | GPIB 모듈 |
| N2747A / N6457A | 전면 커버 / 소프트 케이스 + 전면 커버 |
| N6456A | 랙 마운트 키트 |
| DSOX2000-A6J / -AMG | ANSI Z540 교정 성적서 / 불확도·가드밴드 공인 교정 성적서 |
| 대역폭 업그레이드·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| DSOX2BW12 / BW14 | 대역폭 업그레이드 70 → 100 MHz (2채널 / 4채널) |
| DSOX2BW22 / BW24 | 대역폭 업그레이드 100 → 200 MHz (2채널 / 4채널) |
| N2862B / N2863B | 150 MHz / 300 MHz 10:1 패시브 프로브 |
| 1147B / N2893A | AC/DC 전류 프로브 |
| N2791A / N2790A | 고전압 차동 프로브 |
기본 구성품
| 기본 구성품 | N2862B 150 MHz 10:1 패시브 프로브 2개(채널당 1개), N6459-60001 8채널 로직 프로브·액세서리 키트, 교정 성적서, 전원 코드 |
| 보증 | 본체 5년 (프로브 등 일련번호가 없는 액세서리 90일) |
추가상품 및 자료
소프트웨어·기능 강화, 파형 발생기, LAN/VGA·GPIB 모듈, 커버·케이스, 랙 마운트 키트, 교정 성적서는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 대역폭 업그레이드와 프로브는 견적 문의 주시면 안내해 드립니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 6주)
