TEKTRONIX · HIGH FREQUENCY CURRENT PROBE

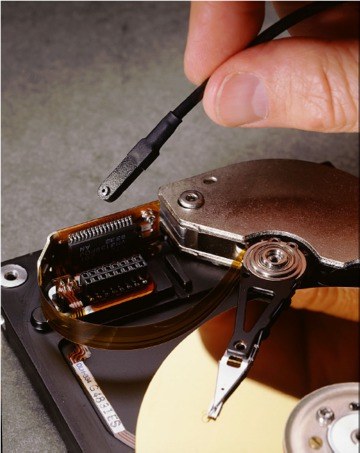

텍트로닉스 CT1 고주파 전류 프로브
대역폭 25 kHz ~ 1 GHz · 상승 시간 350 ps · 감도 5 mV/mA (50 Ω 종단) · 최대 피크 12 A
회로 기판에 영구 또는 반영구로 설치해 쓰는 소형 전류 변환기(CT)입니다. 작은 구멍에 전류가 흐르는 도선을 통과시켜 설치하고, P6041 케이블로 오실로스코프 BNC 입력에 연결합니다. 케이블을 분리할 수 있어 여러 개의 CT를 회로에 미리 심어 두고 케이블 하나로 돌아가며 측정할 수 있습니다. 50 Ω 입력 오실로스코프에 바로 연결해 사용합니다.
1 GHz 최대 대역폭 | 350 ps 상승 시간 | 5 mV/mA 감도 (50 Ω) | 12 A 최대 피크 펄스 전류 |
모델 비교
| 모델 | 대역폭 | 상승 시간 | 감도 | 최대 피크 | 최대 연속(RMS) | 최대 나선 굵기 |
|---|---|---|---|---|---|---|
| CT1 (이 상품) | 25 kHz ~ 1 GHz | 350 ps | 5 mV/mA | 12 A | 450 mA | #14 (1.78 mm) |
| CT2 | 1.2 kHz ~ 200 MHz | 500 ps | 1 mV/mA | 36 A | 2.5 A | #16 (1.32 mm) |
| CT6 | 250 kHz ~ 2 GHz | 200 ps | 5 mV/mA | 6 A | 120 mA | #20 (0.8 mm) |
※ CT1·CT2·CT6는 DC를 측정하지 않는 AC(동적) 전류 변환기이며, 50 Ω 종단에서 사양 성능과 감도를 냅니다. 1 MΩ 입력에서는 50 Ω 피드스루 종단기를 사용합니다(CT1·CT2).
CT1의 이로운 점
01 초고속 응답 상승 시간 350 ps로 고속 회로의 전류 파형을 그대로 측정합니다. | 02 낮은 삽입 영향 누설 인덕턴스 2.4 nH로 측정 대상 회로에 주는 부하가 매우 작습니다. |
03 차동 전류 측정 반대 방향 전류가 흐르는 두 도선을 같은 코어에 통과시켜 1 GHz까지 차동 전류를 측정합니다. | 04 전파 지연 측정 두 프로브로 입력·출력 전류를 동시에 측정해 고주파 소자의 전파 지연을 확인합니다. |
CT1 주요 사양
| 측정 방식 | AC(동적) 전류 변환기, 분리형 케이블(P6041) |
| 대역폭 (일반) | 25 kHz ~ 1 GHz |
| 상승 시간 | 350 ps |
| 감도 (50 Ω 종단) | 5 mV/mA |
| 정확도 | ±3% |
| 자화 인덕턴스 | 6 μH |
| 누설 인덕턴스 | 2.4 nH |
| 최대 나선 굵기 | #14 (1.78 mm) |
| 최대 나선 전압 | 30 V AC, 40 V 피크 |
| 최대 피크 펄스 전류 | 12 A |
| 최대 연속 전류 (RMS) | 450 mA |
| 전류-시간 곱 (A·s) | 1 × 10⁻⁶ A·s |
| L/R 시정수 (드룹) | 6.35 μs 초과 |
| 전파 지연 | 5.4 ns |
액세서리·옵션 안내
| 관련 액세서리 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| 011-0049-02 | 50 Ω 피드스루 종단기 (1 MΩ 입력에서 사용) |
| P6041 | CT1·CT2용 BNC 연결 케이블 (기본 포함) |
| 서비스 옵션 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| C3 / C5 | 3년 / 5년 교정 서비스 |
| D1 / D3 / D5 | 교정 데이터 보고서 |
| R3 / R5 | 3년 / 5년 수리 서비스 (보증 포함) |
기본 구성품
| 기본 구성품 | P6041 연결 케이블, 사용 설명서 |
| 보증 | 1년 (부품·공임) |
Tektronix 공식 제품 · 티엠웨이 (주문제작품 8주)
