KEYSIGHT · INFINIIVISION 3000 X-SERIES

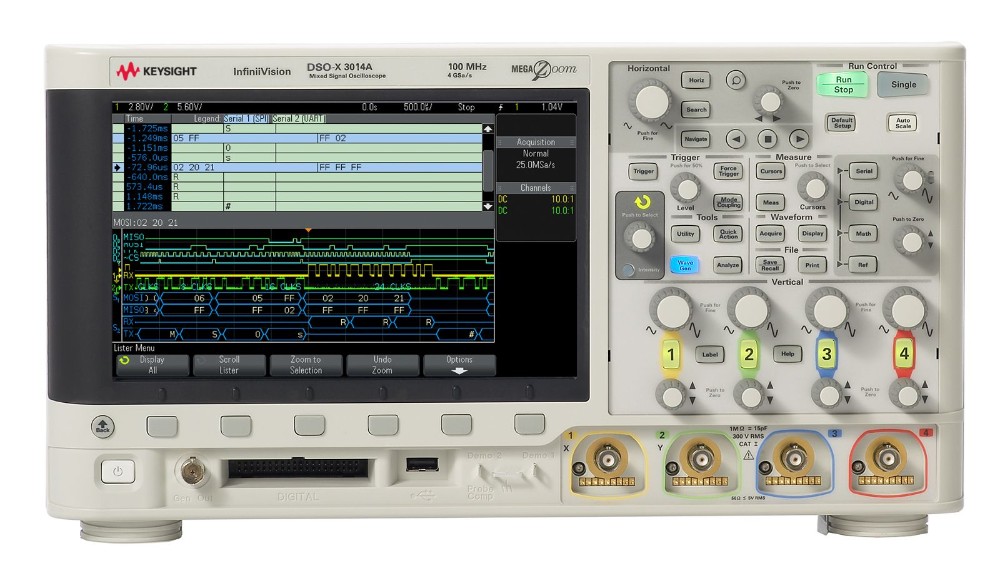

키사이트 DSOX3014A 100 MHz 디지털 오실로스코프
100 MHz · 아날로그 4채널 · 최대 4 GSa/s · 2 Mpts (4 Mpts 옵션) · 8.5인치 WVGA
MegaZoom IV 스마트 메모리 기술로 초당 1,000,000개 파형을 갱신해, 가끔 나타나는 글리치와 이상 신호까지 놓치지 않고 보여 주는 InfiniiVision 3000 X 시리즈의 100 MHz 4채널 모델입니다. 8.5인치 WVGA 대형 화면에 노브·버튼 중심의 익숙한 조작 방식을 갖췄고, 20 MHz 파형 발생기, 직렬 버스 분석, 메모리 확장, 디지털 채널 등을 필요할 때 라이선스로 추가할 수 있어 장비를 오래 쓰기 좋습니다.
100 MHz 아날로그 대역폭 | 4 GSa/s 최대 샘플링 (하프 채널) | 4채널 아날로그 채널 | 1,000,000 파형/초 업데이트 | 8.5" WVGA 대형 화면 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 11,103,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 10,093,636원 |
| 납기 | 주문생산품 6주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 상승 시간 | 채널 |
|---|---|---|---|
| DSOX3014A (이 상품) | 100 MHz | ≤ 3.5 ns | 아날로그 4채널 |
| DSOX3024A | 200 MHz | ≤ 1.75 ns | 아날로그 4채널 |
| DSOX3034A | 350 MHz | ≤ 1 ns | 아날로그 4채널 |
| DSOX3054A | 500 MHz | ≤ 700 ps | 아날로그 4채널 |
| DSOX3104A | 1 GHz | ≤ 450 ps | 아날로그 4채널 |
※ 대역폭마다 별도 상품으로 등록되어 있습니다. 2채널 모델과 디지털 16채널이 포함된 혼합 신호 MSOX 모델은 각 상품을 확인해 주세요.
DSOX3014A의 특징
01 · 빠른 화면 갱신 초당 1,000,000개 파형, 드물게 생기는 문제까지 보입니다 MegaZoom IV 전용 ASIC이 파형 처리를 맡아, 측정·디지털 채널·디코딩을 켜도 갱신 속도가 크게 떨어지지 않습니다. 짧은 데드 타임 덕분에 간헐적인 글리치를 눈으로 바로 확인합니다. |  |
 | 02 · 깊은 메모리 · 줌 MegaZoom IV 메모리와 확대 보기 긴 시간 구간을 한 번에 캡처한 뒤 원하는 부분을 확대 창으로 바로 들여다봅니다. 기본 2 Mpts에서 DSOX3MEMUP 옵션으로 4 Mpts까지 늘릴 수 있습니다. |
03 · 혼합 신호 디지털 16채널까지 늘릴 수 있는 확장성 필요해지면 DSOX3MSO 업그레이드(500 MHz 이하 모델)로 16채널 디지털 입력을 추가해 혼합 신호 오실로스코프로 쓸 수 있습니다. |  |
 | 04 · 직렬 버스 분석 하드웨어 기반 직렬 버스 트리거와 디코딩 (옵션) I2C·SPI·UART·I2S(D3000GENB), CAN·LIN·FlexRay(D3000AUTB), MIL-STD 1553·ARINC 429(D3000AERB), USB 2.0(D3000USBB)를 추가하면 하드웨어로 디코딩해 빠르게 패킷을 찾고 목록으로 봅니다. |
05 · 파형 발생기 20 MHz 함수/임의 파형 발생기 (옵션) DSOX3WAVEGEN 라이선스를 추가하면 사인·구형파·펄스·램프·노이즈와 임의 파형을 출력해 별도 신호 발생기 없이 회로에 자극 신호를 넣고 응답을 바로 측정합니다. |  |
 | 06 · 세그먼트 메모리 필요한 이벤트만 골라 담는 세그먼트 메모리 트리거된 구간만 최대 1,000개로 나눠 저장해 활동 사이 공백이 긴 버스트 신호나 직렬 패킷을 긴 시간 동안 기록하고, 각 세그먼트의 시간 정보로 발생 간격을 분석합니다. |
주요 사양
| 모델 | DSOX3014A (InfiniiVision 3000 X-Series) |
| 대역폭 (-3 dB) | 100 MHz |
| 계산 상승 시간 (10~90%) | ≤ 3.5 ns |
| 아날로그 채널 | 4채널 |
| 디지털 채널 | 없음 (DSOX3MSO 업그레이드로 16채널 추가 가능) |
| 최대 샘플링 속도 | 4 GSa/s (하프 채널), 2 GSa/s (전 채널) |
| 최대 메모리 깊이 | 2 Mpts (하프 채널), 1 Mpts (전 채널) / DSOX3MEMUP 옵션 시 4 Mpts·2 Mpts |
| 파형 업데이트 속도 | > 1,000,000 파형/초 |
| 수직 분해능 | 8비트 (평균 시 측정 분해능 12비트) |
| 입력 임피던스 | 1 MΩ ± 1%, 50 Ω ± 1.5% 선택 |
| 입력 감도 | 1 mV/div ~ 5 V/div (1 MΩ·50 Ω) |
| 최대 입력 전압 | 300 Vrms, 400 Vpk (과도 과전압 1.6 kVpk) |
| DC 수직 이득 정확도 | ± 2.0% 풀스케일 |
| 타임베이스 범위 | 5 ns/div ~ 50 s/div |
| 타임베이스 정확도 | 25 ppm ± 5 ppm/년(노화) |
| 하드웨어 대역폭 제한 | 약 20 MHz (선택) |
| 트리거 | 엣지, 엣지 후 엣지, 펄스 폭, 런트, 셋업&홀드, 상승/하강 시간, N번째 엣지 버스트, 패턴, 비디오, 직렬 버스(옵션) |
| 수집 모드 | 노멀, 피크 검출, 평균, 고분해능, 세그먼트(최대 1,000 세그먼트) |
| 디스플레이 | 8.5인치 WVGA 컬러 디스플레이 |
| 인터페이스 | USB 2.0 호스트·디바이스 / LAN·VGA(DSOXLAN 모듈), GPIB(DSOXGPIB 모듈) 옵션 |
| 전원 | 최대 100 W |
| 크기 (W×H×D) | 381 × 204 × 142 mm |
| 무게 | 3.9 kg (포장 4.1 kg) |
※ 사양은 키사이트 InfiniiVision 3000 X-Series 데이터시트(5990-6619KO)와 키사이트 공식 제품 페이지 기준입니다.
옵션 및 액세서리
| 소프트웨어 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| D3000GENB | 임베디드 분석 (I2C·SPI·UART·I2S·USB-PD 트리거·디코딩, 마스크·리밋 테스트, 주파수 응답 분석) |
| D3000AUTB | 자동차 (CAN·CAN FD·LIN·FlexRay·SENT·CXPI·PSI5) |
| D3000AERB | 항공 (MIL-STD 1553·ARINC 429) |
| D3000USBB | USB 2.0 저속·전속 분석 |
| D3000PWRB | 전원 측정·분석 |
| D3000BDLB | 얼티밋 번들 (자동차·항공·전원) |
| 하드웨어·교정 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| DSOX3MEMUP | 메모리 4 Mpts 업그레이드 |
| DSOX3MSO | MSO 업그레이드 (디지털 16채널, 500 MHz 이하 DSOX 모델) |
| DSOX3WAVEGEN | 20 MHz 함수/임의 파형 발생기 |
| DSOXLAN | LAN/VGA 모듈 |
| DSOXGPIB | GPIB 모듈 |
| N2747A / N6457A | 전면 커버 / 소프트 케이스 + 전면 커버 |
| N6456A | 랙 마운트 키트 |
| DSOX3000-A6J / -AMG | ANSI Z540 교정 성적서 / 불확도·가드밴드 공인 교정 성적서 |
| 함께 쓰기 좋은 프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| N2862B / N2863B / N2890A | 150 MHz / 300 MHz / 500 MHz 10:1 패시브 프로브 |
| N2795A / N2750A | 1 GHz 액티브 프로브 / 1.5 GHz 차동 액티브 프로브 |
| N2790A / N2791A / N2804A / N2805A | 고전압 차동 프로브 |
| 1147B / N2893A / N7026A | AC/DC 전류 프로브 |
기본 구성품
| 기본 구성품 | N2862B 150 MHz 10:1 패시브 프로브 4개(채널당 1개), 전원 코드 |
| 보증 | 본체 3년 (프로브 등 일련번호가 없는 액세서리 90일) |
추가상품 및 자료
소프트웨어 패키지, 메모리 업그레이드, 파형 발생기, MSO 업그레이드, LAN/VGA·GPIB 모듈, 커버·케이스, 랙 마운트 키트, 교정 성적서는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 프로브와 그 밖의 옵션은 견적 문의 주시면 안내해 드립니다.
Keysight 공식 제품 · 티엠웨이 (주문생산품 6주)
