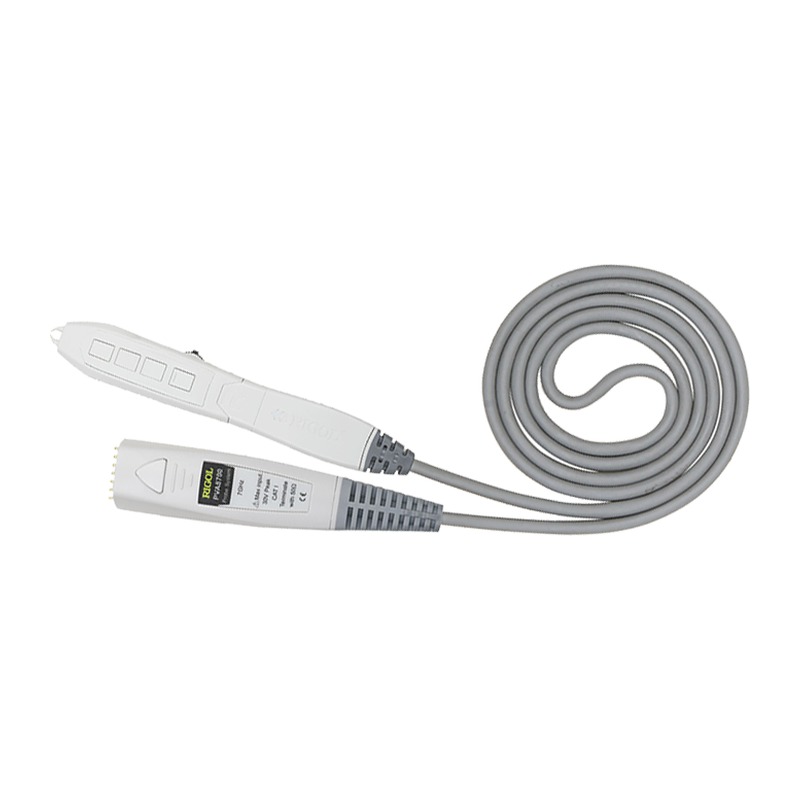

RP7080
RP7080은 800 MHz 초과 대역폭의 액티브 차동 프로브입니다. 차동 신호와 단일 종단 신호를 모두 측정하고, ±6.25 V 동적 범위와 ±12 V 오프셋으로 CAN·RS-485 같은 차동 버스부터 전원 레일까지 폭넓게 다룹니다.
800 MHz 대역의 범용 차동 측정
MSO/DS7000, MSO8000, DS6000, MSO/DS4000 오실로스코프의 자동 인식 포트에 연결하면 프로브를 인식해 설정을 자동으로 맞춥니다. 스냅인 BNC 커넥터로 연결이 간편합니다.
RP7080 / RP7150 사용자 가이드 (중문·영문)자료실에서 보기 ›RP7080의 독창적인 점
다섯 가지 교체형 헤드
납땜형 차동·납땜형 단일 종단·핸드헬드 차동·핸드헬드 단일 종단 헤드를 기본 제공해 상황에 맞춰 바꿔 씁니다.
넓은 동적 범위
±6.25 V 입력 동적 범위와 ±12 V 오프셋으로 DC 성분이 큰 신호도 화면에 맞춰 자세히 봅니다.
보정 키트 기본 포함
PCK100 액티브 차동 프로브 보정 키트가 들어 있어 영점과 오프셋을 직접 보정할 수 있습니다.
접지 칼라·교체형 팁
네 종류의 접지 칼라와 91 Ω 교체형 프로브 팁으로 측정점에 맞춰 안정적으로 접촉합니다.
모델 비교
측정할 신호 속도에 맞춰 선택하세요. 두 모델은 같은 액세서리를 씁니다.
| 모델 | 대역폭 | 상승 시간 | 입력 커패시턴스 | 입력 동적 범위 | 오프셋 범위 |
|---|---|---|---|---|---|
| RP7080 (이 상품) | 800 MHz 초과 | 465 ps 미만 | 1 pF 미만 | ±6.25 V | ±12 V |
| RP7150 | 1.5 GHz 초과 | 265 ps 미만 | 1 pF 미만 | ±6.25 V | ±12 V |
이런 현장에 적합합니다
차동 통신 버스
CAN, RS-485, LVDS 같은 차동 신호의 파형과 노이즈 확인
고속 인터페이스
USB 2.0 등 고속 차동 신호의 품질 측정
전원 레일 측정
오프셋 ±12 V로 전원 레일의 리플과 과도 응답 관찰
보드 디버깅
납땜형 헤드로 측정점을 고정해 반복 측정
RP7080 주요 사양
| 모델 | RP7080 |
|---|---|
| 프로브 형식 | 액티브 차동 프로브 (차동·단일 종단 측정) |
| 대역폭 | 800 MHz 초과 |
| 시스템 대역폭 | 0.8 GHz (DS6104·DS6102 사용 시) |
| 상승 시간 | 465 ps 미만 |
| 입력 커패시턴스 | 1 pF 미만 |
| 입력 저항 | 차동 50 kΩ ±2%, 단일 종단 25 kΩ ±4% |
| 입력 동적 범위 | ±6.25 V |
| 입력 공통 모드 범위 | ±6.75 V (DC~100 Hz), ±1.25 V (100 Hz 초과) |
| CMRR | 1 MHz에서 45 dB 초과 |
| DC 감쇠 | 10:1 ±2% |
| 영점 오차 (일반값) | 보정 전 30 mV 미만, 보정 후 5 mV 미만 |
| 오프셋 범위 | ±12 V |
| 오프셋 정확도 (일반값) | 보정 전 현재 범위의 3% 미만, 보정 후 1% 미만 |
| 입력 노이즈 | 45 mVpp |
| 전파 지연 | 7 ns |
| 최대 입력 전압 | 30 V 피크, CAT I |
| 정전기 보호 | 8 kV 초과 |
| 소비 전력 | 1.2 W |
| 케이블 길이 | 1.4 m |
| 무게 | 프로브 147 g ±10 g, 키트(가방 포함) 530 g ±50 g |
| 사용 환경 | +5 ~ +40 °C, 최대 80% RH, 고도 4,600 m |
| 기본 구성품 | PCK100 보정 키트, 프로브 앰프, 납땜형 차동 헤드, 납땜형 단일 종단 헤드, 핸드헬드 차동 헤드, 핸드헬드 단일 종단 헤드, 0.2 mm 니켈선, 트림 게이지, 91 Ω 프로브 팁 8, 접지 칼라 4종 각 2, 마커 링 8, 프로브 가방, 보관함 |
| 호환 오실로스코프 | MSO/DS7000, MSO8000, DS6000, MSO/DS4000 시리즈 (자동 인식 포트) |
※ 제조사 사용자 가이드(RP7000 Series Active Probe User Guide) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
