DAS1700
BK Precision DAS1700은 측정 보드 슬롯 3개(확장 옵션 시 6개)에 유니버설·고전압·멀티플렉스·스트레인 게이지 보드를 조합해 최대 72채널까지 구성하는 고속 데이터 수집 시스템입니다. 메모리 모드에서 최대 36채널을 1 MSa/s로 동시 수집하고, 500 GB SSD(2 TB 옵션)에 직접 스트리밍해 장시간 고속 기록을 남깁니다. 15.6형 터치스크린과 50 Hz ~ 1 kHz 전력 분석 모드를 갖춰 R&D와 현장 시험을 한 대로 처리합니다.
보드 조합으로 맞추는 72채널 고속 수집
15.6형 터치스크린에서 한 화면에 최대 12채널 설정을 확인하고 파형·수치·XY 화면으로 결과를 봅니다. 내장 LAN과 USB WiFi(옵션)로 원격 제어하며, VNC·FTP와 무료 Sefram Viewer·Pilot 소프트웨어로 PC에서 데이터를 다룹니다.
DAS1700 데이터시트 (영문)자료실에서 보기 ›DAS1700의 특징
4종 측정 보드 조합
유니버설(6ch), 고전압(6ch), 멀티플렉스(12ch), 스트레인 게이지(6ch) 보드를 필요한 만큼 골라 장착합니다.
1 MSa/s 다채널 동시 수집
유니버설·고전압 보드 기준 메모리 모드 최대 36채널, SSD 스트리밍 최대 6채널을 1 MSa/s로 기록합니다.
1000 VRMS 고전압 측정
고전압 보드는 ±1000 VDC / 1000 VRMS를 CAT III 1000 V, CAT IV 600 V 등급으로 측정합니다.
전력 분석·동기화 옵션
최대 4개 계통 3상 전력 분석(50/60/400/1000 Hz)에 CAN/LIN, IRIG, GPS 옵션으로 시스템을 확장합니다.

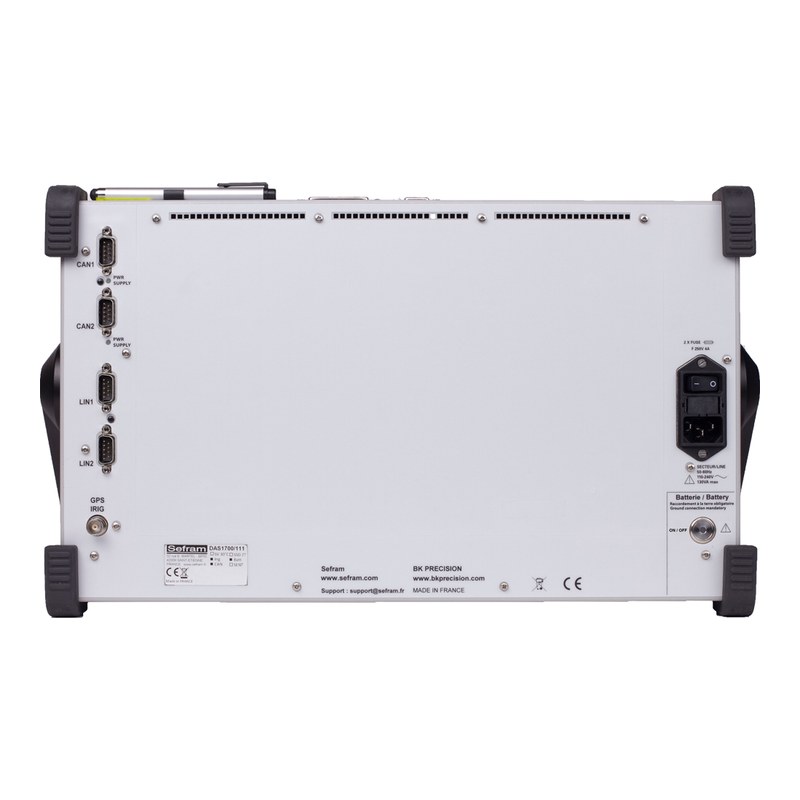

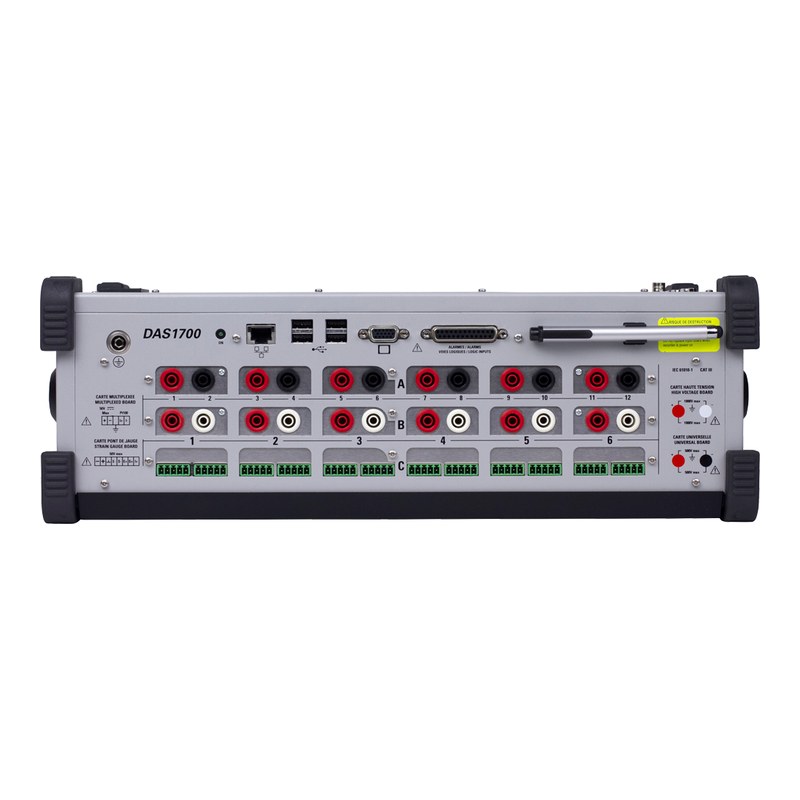

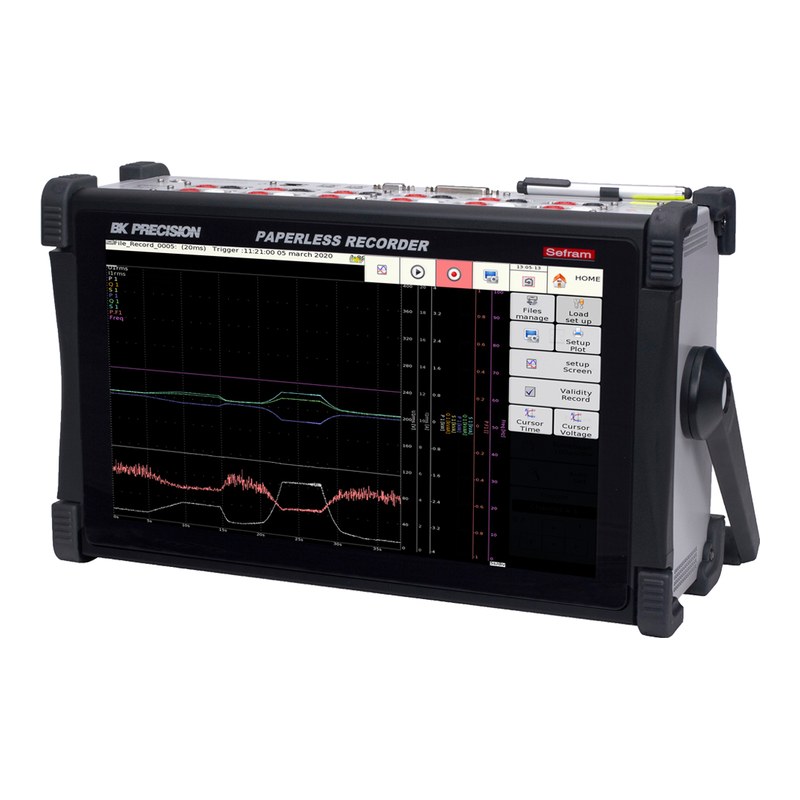

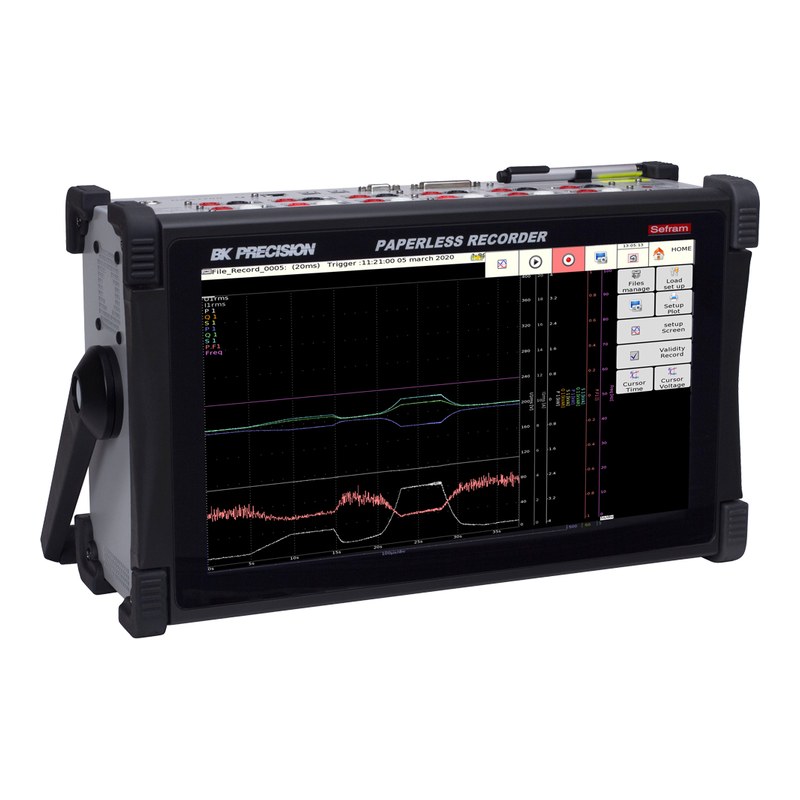

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 모듈 슬롯 | 최대 아날로그 채널 | 최대 샘플링 | 내장 SSD | 디스플레이 |
|---|---|---|---|---|---|
| DAS1700 (이 상품) | 3 (확장 시 6) | 72CH | 1 MSa/s (최대 36CH 동시) | 500 GB (2 TB 옵션) | 15.6형 1366 × 768 |
| DAS1800 | 10 | 80CH | 1 MSa/s/ch (최대 40CH) | 1 TB (2 TB 옵션) | 15.6형 1920 × 1080 |
| DAS1820 | 2 | 16CH | 1 MSa/s/ch (최대 8CH) | 500 GB | 12형 HD |
이런 현장에 적합합니다
R&D 시험
다채널 전압·전류·온도·변형률 동시 기록
전력 계통 분석
단상·3상 계통 최대 4개 동시 분석
차량·운송 시험
CAN/LIN 버스와 아날로그 신호 함께 기록
현장 유지보수
간헐 이벤트 트리거 포착과 장시간 기록
DAS1700 주요 사양
| 모델 | DAS1700 (본체, 측정 보드 별도 선택) |
|---|---|
| 측정 보드 슬롯 | 3개 (확장 옵션 시 6개) |
| 측정 보드 | 유니버설 6ch, 고전압 6ch, 멀티플렉스 12ch, 스트레인 게이지 6ch |
| 최대 아날로그 채널 | 72채널 (멀티플렉스 보드, 확장 옵션) |
| 입력 종류 | 전압, 전류(션트), 열전대, RTD, 주파수, 카운터, 스트레인 (보드별) |
| 최대 샘플링 속도 | 메모리 모드 1 MSa/s 최대 36채널, 파일 모드(SSD 스트리밍) 1 MSa/s 최대 6채널 (유니버설·고전압 보드) |
| 분해능 | 14 bit (유니버설·고전압), 16 bit (멀티플렉스·스트레인 게이지) |
| 유니버설 보드 | ±500 VDC / 424 VRMS, 정확도 풀스케일의 ±0.1% +10 µV, 대역폭 100 kHz, 1 MSa/s, CAT III 500 V |
| 고전압 보드 | ±1000 VDC / 1000 VRMS, 정확도 풀스케일의 ±0.2%, 대역폭 26 kHz, 1 MSa/s, CAT III 1000 V·CAT IV 600 V |
| 멀티플렉스 보드 | ±0.5 mV ~ ±25 V (최대 ±50 VDC), 정확도 풀스케일의 ±0.1% +10 µV, 16 bit, 5 kSa/s |
| 스트레인 게이지 보드 | 풀/하프 브리지, 브리지 전압 ±1 V·±2.5 V, 1,000 ~ 10,000 µStr, 16 bit, 100 kSa/s |
| 열전대 | J, K, T, S, B, E, N, C, L, R (냉접점 보상 ±1.25 °C) |
| RTD | Pt100/Pt200/Pt500/Pt1000 (멀티플렉스), Pt100/Pt1000 (스트레인 게이지), -200 ~ +850 °C, 2/3/4선식, ±0.03 °C (20 °C) |
| 메모리 | 메모리 모드 128 M words, 내장 SSD 500 GB (2 TB 옵션) |
| 전력 분석 | 단상·3상, 최대 4개 계통 동시, 50/60 Hz·400 Hz·1000 Hz, 고조파 50차 |
| 로직 입력 | 16채널 (TTL 최대 24 V, 채널당 1 μs) |
| 알람 출력 | A: 무전압 릴레이 접점(24 V 100 mA), B·C: 5 V TTL |
| 보조 전원 출력 | 9 ~ 15 VDC, 0.2 A 제한 |
| 옵션 | CAN/LIN(각 2포트), IRIG 또는 GPS 동기화, 2 TB SSD, 배터리(최대 2시간), 확장(보드 슬롯 3개 추가), 팬리스 |
| 디스플레이 | 15.6형 TFT LCD 터치스크린, 1366 × 768 |
| 인터페이스 | USB 호스트 4개, VGA, LAN, WiFi(USB 동글), VNC, FTP |
| 전원 | 99 ~ 264 VAC, 47 ~ 63 Hz (최대 80 VA), 배터리 옵션(리튬이온, 최대 2시간) |
| 동작 온도 | 0 ~ 40 °C |
| 크기(W×H×D) | 271 × 472 × 154 mm |
| 무게 | 8 kg (보드 1장 장착) |
| 기본 구성품 | 전원 코드, 25핀 커넥터·백쉘, 러기드 캐리 케이스, 나선-바나나 어댑터, 멀티플렉스 보드 커넥터 12개, 스트레인 게이지 보드 커넥터 6개, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS1700 High Speed Data Acquisition System Datasheet v081623) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
