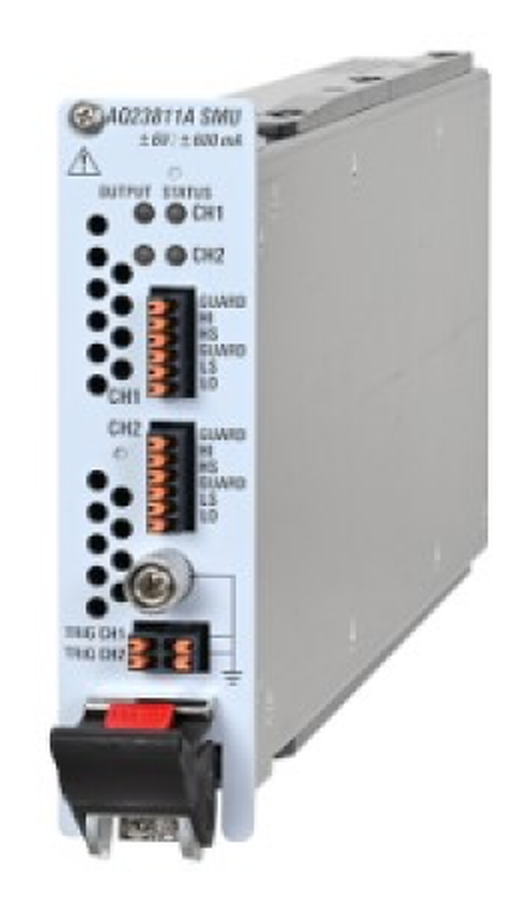

AQ23811ASMU 모듈 · ±6V / ±600mA · 2채널
AQ2300 시리즈 프레임(AQ23011A, AQ23012A)에 장착하는 2채널 소스 메저 유닛 모듈입니다. 전압과 전류를 생성하며 동시에 측정하고, DC와 50μs 펄스, 선형·로그·프로그램 스윕을 지원해 광 디바이스와 반도체 소자의 평가에 사용합니다.
2채널 SMU, 최대 18채널까지 확장
슬롯 하나에 SMU 2채널이 들어가며, 9슬롯 프레임(AQ23012A)에서는 최대 18채널까지 구성합니다. 채널마다 외부 트리거 입출력을 갖춰 다른 계측기와 동기화할 수 있습니다.
AQ2300 시리즈 카탈로그 (PDF) 보기자료실에서 다운로드 ▶소스·측정 기능
소스 & 측정
±6V, ±600mA 범위에서 전압 또는 전류를 생성하고 동시에 측정합니다.
싱크 동작
±6V/±200mA, ±2V/±600mA 범위에서 싱크(전류 흡수)와 측정이 가능합니다.
다양한 스윕
DC와 펄스 각각에서 연속, 선형, 로그, 프로그램 스윕을 지원하며 프로그램 스윕은 최대 100,001스텝입니다.
소스 · 싱크 범위
±6V, ±600mA 범위에서 소스와 싱크로 동작합니다. 2V를 넘는 싱크 전류는 최대 ±200mA까지 허용됩니다.
스윕 동작
DC·펄스 각각에 대해 연속, 선형, 로그, 프로그램 스윕을 선택합니다. 스윕 조건은 프레임의 터치스크린 또는 원격 제어로 설정합니다.
고품질 펄스 생성
응답 조정 기능과 디지털 피드백 기술로 최소 펄스 폭 50μs의 펄스를 출력하고 측정합니다.

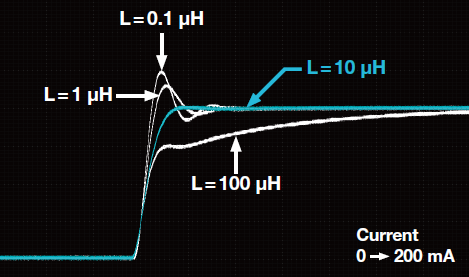

부하에 맞춘 응답 조정
부하 인덕턴스에 따라 응답을 조정해 전류 오버슈트와 링잉을 줄입니다. 인덕턴스 성분이 큰 광 디바이스에도 안정적으로 전류를 인가합니다.
측정 응용 예

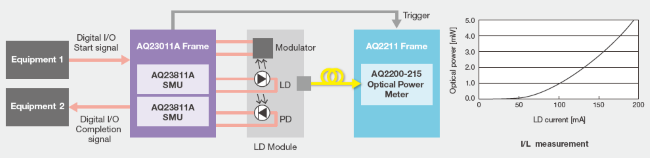

레이저 다이오드(LD) 정적 특성 시험
SMU로 LD에 전류를 인가하고 광파워 미터(AQ2211)로 광출력을 측정해 I/L 특성 그래프를 얻습니다.

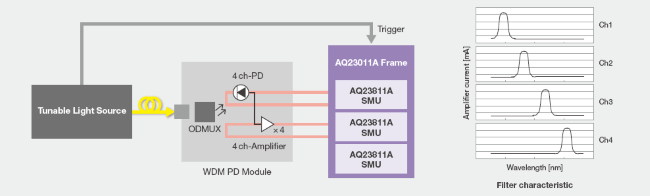

WDM PD 모듈 필터 특성 시험
여러 채널의 SMU로 포토다이오드 바이어스와 광전류를 동시에 측정해 WDM 모듈의 필터 특성을 평가합니다.

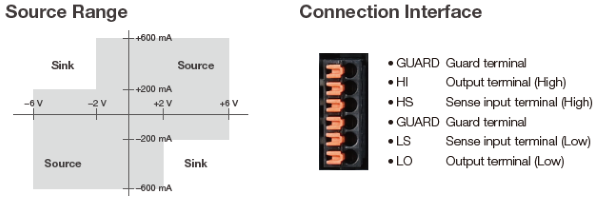

접속 인터페이스
6핀 단자(GUARD, HI, HS, GUARD, LS, LO)로 4선식 측정과 가드 연결을 지원해 저전류 측정의 오차를 줄입니다.

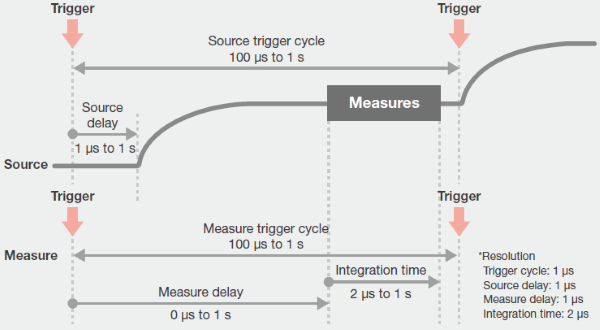

소스 · 측정 타이밍
트리거 주기 100μs~1s, 지연 시간, 적분 시간 2μs~1s를 설정해 측정 속도와 정밀도의 균형을 맞춥니다.
주요 사양 (AQ23811A)
| 채널 수 | 2채널 (1슬롯 폭) |
|---|---|
| 소스·측정 범위 | ±6V / ±600mA |
| 싱크·측정 범위 | ±6V / ±200mA, ±2V / ±600mA |
| 전압 정확도 | ±(0.02% + 500μV) |
| 전류 레인지 | 200nA ~ 600mA (정확도 ±0.03 ~ 0.05% + 오프셋, 레인지별) |
| 최소 분해능 | 전압 100μV / 전류 1pA |
| 동작 모드 | DC, 펄스(최소 폭 50μs ~ 1s), 선형·로그·프로그램 스윕(최대 100,001스텝) |
| 트리거 | 외부 트리거 입출력, 트리거 주기 100μs ~ 1s |
| 최대 공통 모드 전압 | 42 Vpeak |
| 외형 / 무게 | 106.5(H) x 31(W) x 321.5(D) mm, 약 800g |
| 교정 주기 | 1년 |
| 호환 프레임 | AQ23011A(3슬롯, 최대 6채널), AQ23012A(9슬롯, 최대 18채널) |
모듈은 프레임에 별도로 장착합니다. 사용 설명은 AQ2300 시리즈 멀티 애플리케이션 테스트 시스템 매뉴얼에 포함되어 있으며, 프레임 시작 가이드는 자료실에서 받으실 수 있습니다.
가격 및 납기 안내 · AQ23811A SMU 모듈과 호환 프레임의 가격은 구성에 따라 달라 견적으로 안내해 드립니다. 납기는 주문생산품으로 약 6주이며, 정확한 사양과 수량은 문의해 주세요.
