DAS240-BAT
BK Precision DAS240-BAT은 DAS240에 리튬이온 배터리를 내장해 대기 모드 사용 시 최대 15시간 외부 전원 없이 기록하는 확장형 데이터 로거입니다. 20채널 기본에서 최대 200채널까지 확장되고, 16 bit 분해능과 최소 1 ms 기록 간격, 32 GB 메모리를 갖춰 이동식 다점 측정과 원격지 시험에 알맞습니다.
200채널 확장성에 15시간 배터리
10형 컬러 터치스크린의 아이콘 메뉴로 채널별 측정 종류, 필터, 스케일을 설정하고 그래프·수치로 확인합니다. LAN과 LabVIEW 드라이버로 PC에 직접 기록하고, 무료 소프트웨어로 데이터를 보고 내보냅니다.
DAS240 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS240-BAT의 특징
최대 15시간 배터리
내장 리튬이온 배터리로 대기 모드 사용 시 15시간, 미사용 시 10시간 단독 동작합니다.
최대 200채널 확장
20채널 모듈을 데이지체인으로 최대 10개까지 연결해 측정점을 늘립니다.
모듈 사전 배선
모듈을 시험 위치마다 미리 배선해 두고 배터리로 동작하는 본체만 옮겨 기록합니다.
다양한 입력
전압, 10종 열전대, Pt100/Pt1000, 저항, 4~20 mA를 16 bit로 측정합니다.

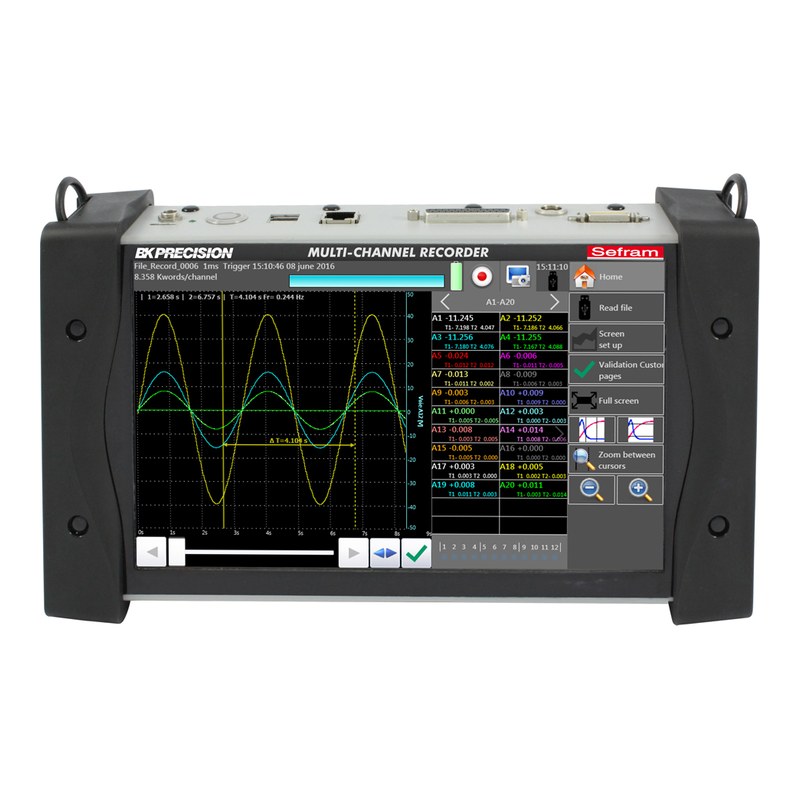

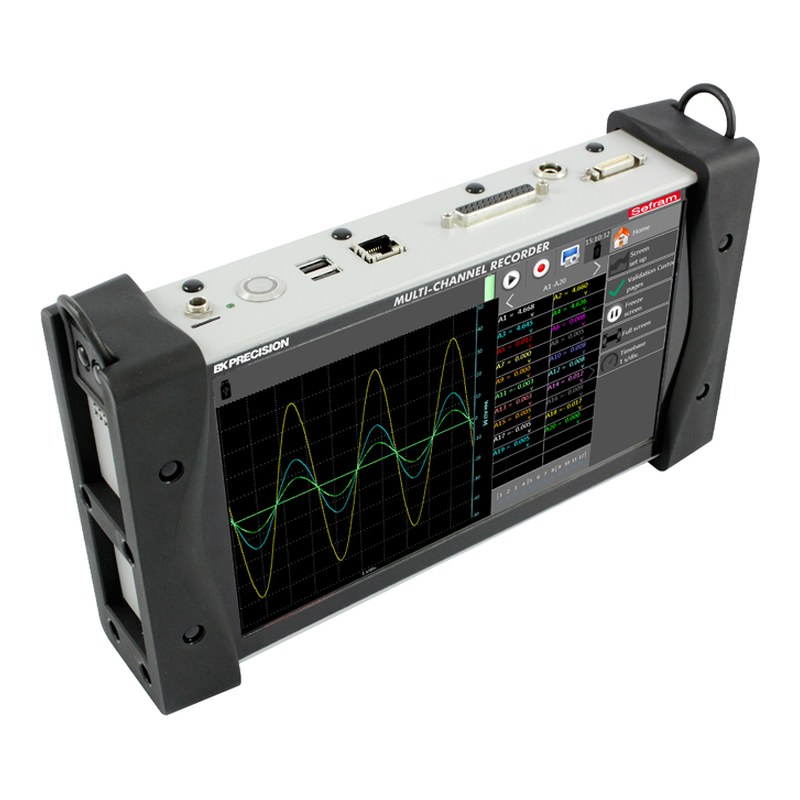

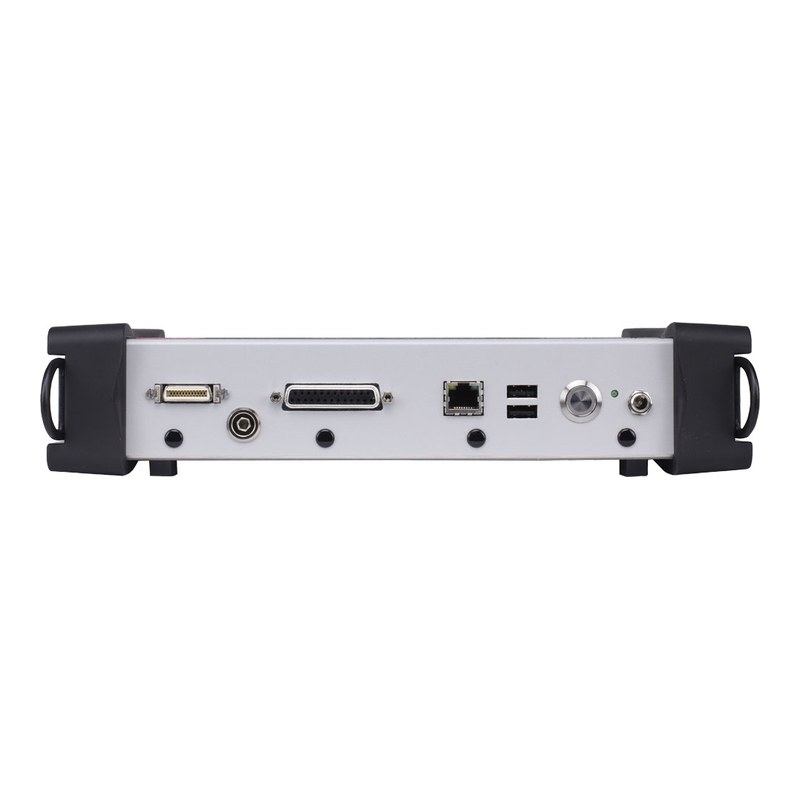

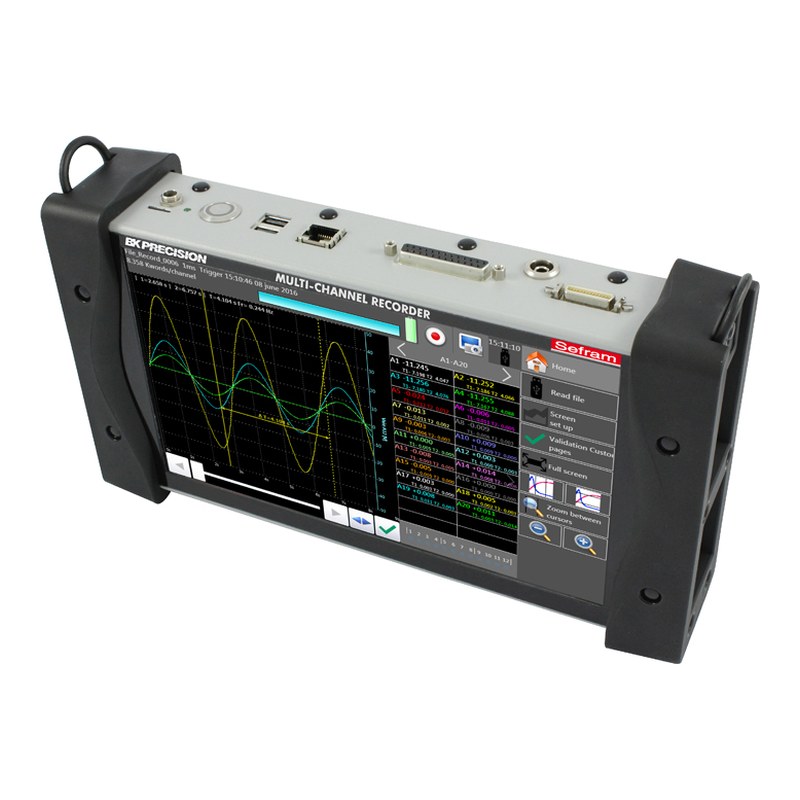

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 아날로그 채널 | 최소 기록 간격 | 내장 메모리 | 배터리 | 무게 |
|---|---|---|---|---|---|
| DAS220 | 10CH | 1 ms | 32 GB | - | 1.5 kg |
| DAS220-BAT | 10CH | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
| DAS240 | 20CH (최대 200CH) | 1 ms | 32 GB | - | 1.5 kg |
| DAS240-BAT (이 상품) | 20CH (최대 200CH) | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
이런 현장에 적합합니다
현장 다점 온도 조사
전원 없는 현장에서 수십 점 온도 기록
이동식 설비 점검
여러 설비에 배선한 모듈을 돌며 기록
차량·운송 시험
이동 중 다채널 온도·전압 데이터 수집
공정 모니터링
4~20 mA 센서 신호 다채널 기록
DAS240-BAT 주요 사양
| 모델 | DAS240-BAT |
|---|---|
| 아날로그 입력 채널 | 20채널 기본, 20채널 모듈 추가로 최대 200채널 (모듈 최대 10개) |
| 입력 종류 | DC 전압, 열전대, Pt100/Pt1000, 저항, 전류(션트 단자대 사용, 4~20 mA) |
| DC 전압 레인지 | ±0.5 mV ~ ±100 V (±0.5/1/2.5/5/10/25/50/100 mV, ±0.5/1/2.5/5/10/25/50/100 V) |
| 최대 입력 전압 | 100 VDC |
| DC 전압 정확도 | 풀스케일의 0.1% ±10 µV |
| 열전대 | J, K, T, S, B, E, N, C, L, R (냉접점 보상 ±0.5 °C) |
| Pt100/Pt1000 | -200 ~ 850 °C, 2/3선식, 정확도 0.4 °C ±판독값의 0.1% (20 °C) |
| 저항 | 1 kΩ / 10 kΩ 레인지, 정확도 1 Ω / 10 Ω |
| 분해능 | 16 bit |
| 기록 간격(샘플링) | 1 ms ~ 20 min (V >50 mV), 2 ms ~ 20 min (V ≤50 mV, 열전대, Pt100/Pt1000), 스캔 방식 |
| 로직 입출력 | 12채널 (최대 24 V CAT I, 입력 임피던스 4.7 kΩ, 1 ms) |
| 타이밍 입력 | 4채널: 펄스 카운트 0~1천만, 주파수 1 Hz ~ 10 kHz, PWM 100 Hz ~ 2 kHz (정확도 0.1%) |
| 알람 출력 | 4개 (A~D, 0~5 V) |
| 트리거 | 날짜, 지연, 에지, 임계값 조합(and/or), 로직 채널 워드, 프리트리거 0~100k 샘플 |
| 내장 메모리 | 32 GB 플래시 (최대 파일 크기 2 GB) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), LabVIEW 드라이버, VNC |
| 안전 등급 | CAT I 100 V (IEC 61010-1) |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 내장 리튬이온 배터리(비착탈식) |
| 배터리 사용 시간 | 대기 모드 사용 시 15시간, 미사용 시 10시간 |
| 크기(W×H×D) | 66 × 298 × 176 mm |
| 무게 | 2 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 25핀 커넥터·백쉘, 20채널 측정 모듈(입력 단자 포함) 1개, 모듈 연결 케이블(1 m), 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS240 Series Portable Multi-Channel Data Acquisition Recorder Datasheet v102126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
