DAS220-BAT
BK Precision DAS220-BAT은 DAS220에 리튬이온 배터리를 내장한 휴대형 10채널 데이터 로거로, 외부 전원 없이 대기 모드 사용 시 최대 15시간 기록합니다. 유니버설 입력 10채널, 16 bit 분해능, 최소 1 ms 기록 간격, 32 GB 메모리를 그대로 갖춰 전원 확보가 어려운 현장에서도 온도·전압·전류를 장시간 수집합니다.
전원 없는 현장에서도 15시간 기록
10형 터치스크린의 아이콘 메뉴와 채널 설정 화면에서 10채널의 측정 종류와 스케일을 한눈에 설정합니다. LAN과 LabVIEW 드라이버로 원격 제어하고, USB 메모리로 기록 파일을 옮깁니다.
DAS220 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS220-BAT의 특징
최대 15시간 배터리
내장 리튬이온 배터리로 대기 모드 사용 시 15시간, 미사용 시 10시간 외부 전원 없이 동작합니다.
10채널 유니버설 입력
전압, 열전대, Pt100/Pt1000, 저항, 전류(션트)를 채널마다 선택해 스크루 단자로 연결합니다.
로직·타이밍·알람
12채널 로직 입출력, 4채널 타이밍 입력(펄스·주파수·PWM), 4개 알람 출력을 갖췄습니다.
휴대에 맞춘 구성
2 kg 본체에 숄더 스트랩이 포함되어 현장 이동과 임시 설치가 편합니다.

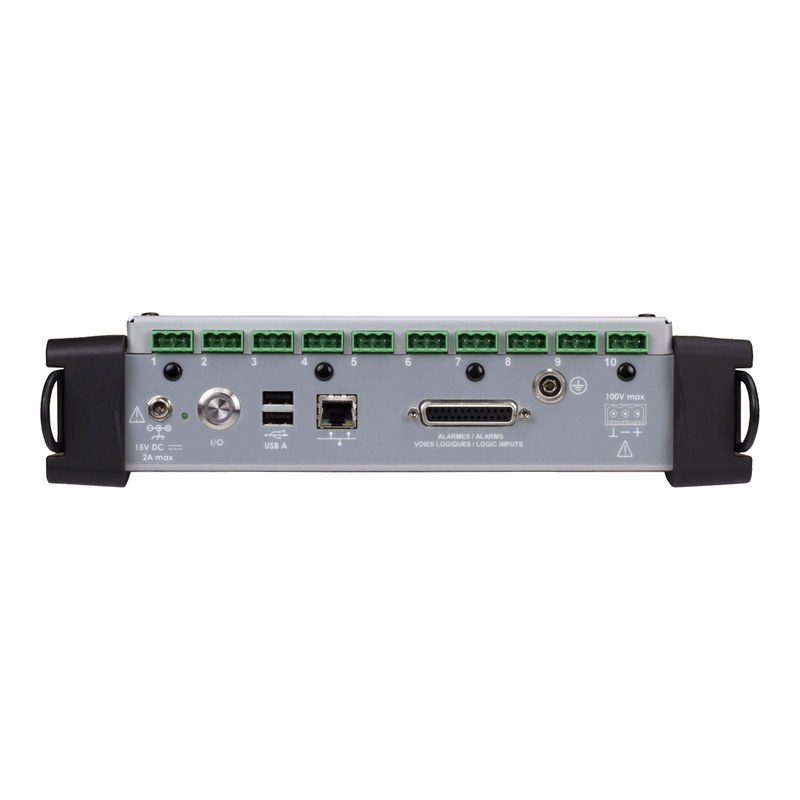

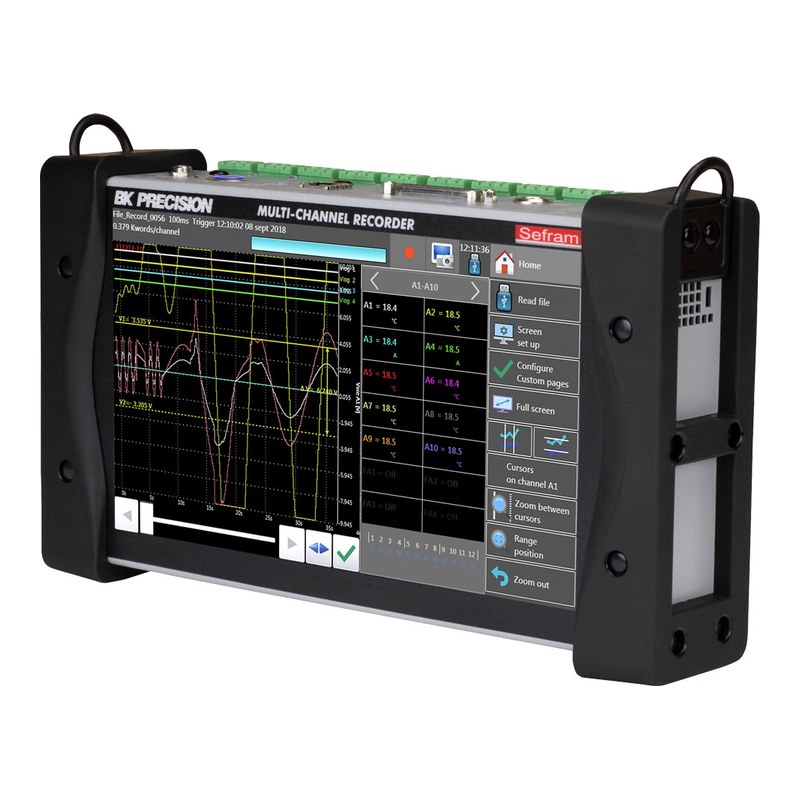

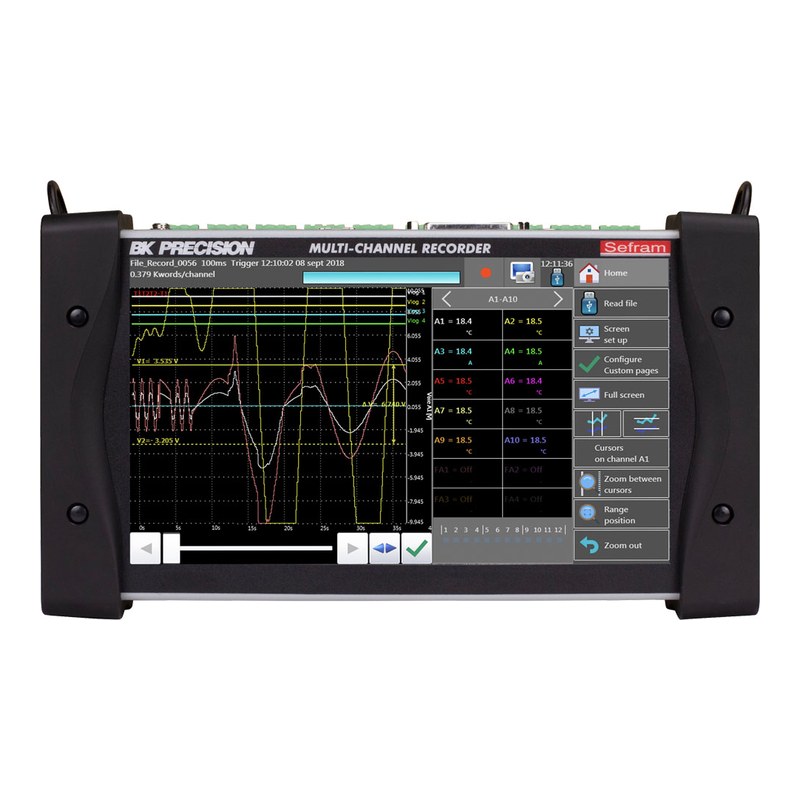

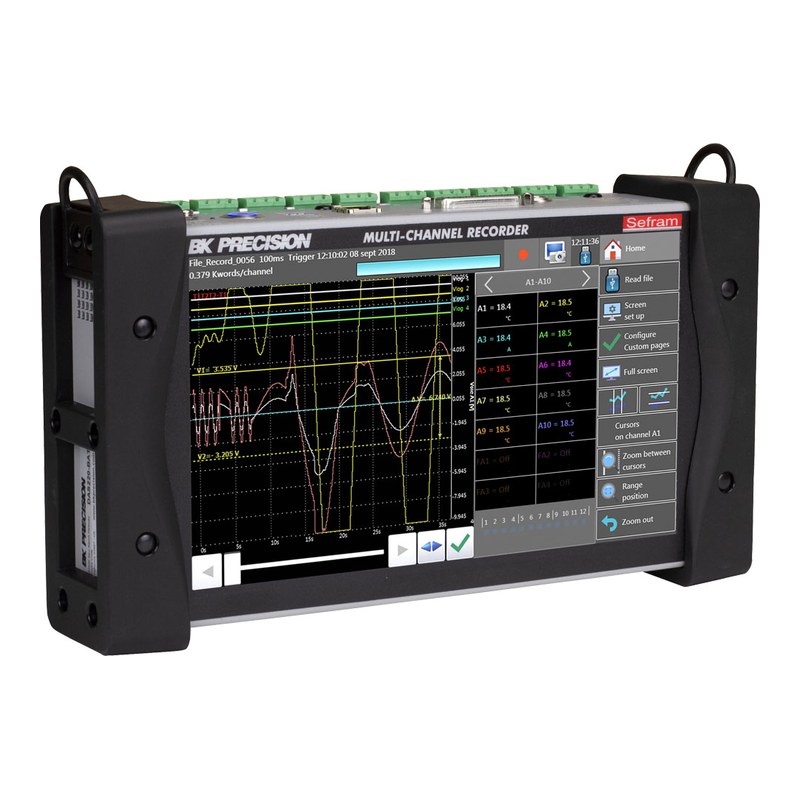

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 아날로그 채널 | 최소 기록 간격 | 내장 메모리 | 배터리 | 무게 |
|---|---|---|---|---|---|
| DAS220 | 10CH | 1 ms | 32 GB | - | 1.5 kg |
| DAS220-BAT (이 상품) | 10CH | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
| DAS240 | 20CH (최대 200CH) | 1 ms | 32 GB | - | 1.5 kg |
| DAS240-BAT | 20CH (최대 200CH) | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
이런 현장에 적합합니다
현장 온도 조사
전원 없는 설비·차량 내부 다점 온도 기록
이동식 공정 점검
여러 설비를 돌며 4~20 mA·전압 신호 기록
정전 대비 감시
배터리로 전원 차단 중에도 기록 유지
회전·펄스 측정
주파수·펄스 적산, RPM 환산 기록
DAS220-BAT 주요 사양
| 모델 | DAS220-BAT |
|---|---|
| 아날로그 입력 채널 | 유니버설 입력 10채널 (스크루 단자) |
| 입력 종류 | DC 전압, 열전대, Pt100/Pt1000, 저항, 전류(션트 단자대 사용, 4~20 mA) |
| DC 전압 레인지 | ±0.5 mV ~ ±100 V (±0.5/1/2.5/5/10/25/50/100 mV, ±0.5/1/2.5/5/10/25/50/100 V) |
| 최대 입력 전압 | 100 VDC |
| DC 전압 정확도 | 풀스케일의 0.1% ±10 µV |
| 열전대 | J, K, T, S, B, E, N, C, L, R (냉접점 보상 ±0.5 °C) |
| Pt100/Pt1000 | -200 ~ 850 °C, 2/3선식, 정확도 0.4 °C ±판독값의 0.1% (20 °C) |
| 저항 | 1 kΩ / 10 kΩ 레인지, 정확도 1 Ω / 10 Ω |
| 분해능 | 16 bit |
| 기록 간격(샘플링) | 1 ms ~ 20 min (V >50 mV), 2 ms ~ 20 min (V ≤50 mV, 열전대, Pt100/Pt1000), 스캔 방식 |
| 로직 입출력 | 12채널 (최대 24 V CAT I, 입력 임피던스 4.7 kΩ, 1 ms) |
| 타이밍 입력 | 4채널: 펄스 카운트 0~1천만, 주파수 1 Hz ~ 10 kHz, PWM 100 Hz ~ 2 kHz (정확도 0.1%) |
| 알람 출력 | 4개 (A~D, 0~5 V) |
| 트리거 | 날짜, 지연, 에지, 임계값 조합(and/or), 로직 채널 워드, 프리트리거 0~100k 샘플 |
| 내장 메모리 | 32 GB 플래시 (최대 파일 크기 2 GB) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), LabVIEW 드라이버, VNC |
| 안전 등급 | CAT I 100 V (IEC 61010-1) |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 내장 리튬이온 배터리(비착탈식) |
| 배터리 사용 시간 | 대기 모드 사용 시 15시간, 미사용 시 10시간 |
| 크기(W×H×D) | 66 × 298 × 176 mm |
| 무게 | 2 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 25핀 커넥터·백쉘, 입력 커넥터 10개, 숄더 스트랩, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS220 Series Portable 10-Channel Data Recorder Datasheet v102126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
