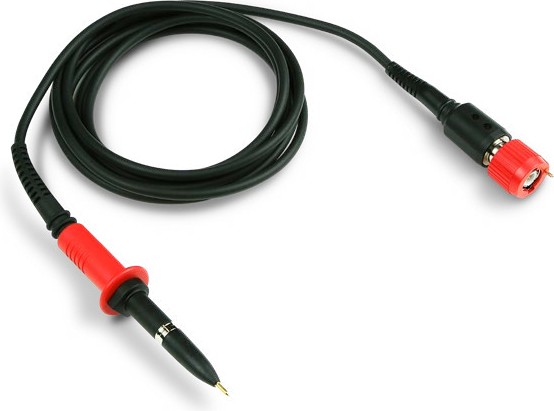

TELEDYNE LECROY · HIGH VOLTAGE PASSIVE PROBE
HVP120 · PPE6KV-A
6 kV 과도 전압 · 100:1 고전압 패시브 프로브
최대 6000 Vpeak 과도 전압을 견디는 100:1 고전압 패시브 프로브입니다. 전원 장치와 고전압 회로의 접지 기준 측정에 사용합니다.
500 MHz 최대 대역폭 | 6 kV 과도 전압 내성 | 100:1 감쇠비 | ±2% 감쇠 정확도 | 2 m 케이블 |
모델 구성
| 모델 | 대역폭 | 정격 | 입력 커패시턴스 |
|---|---|---|---|
| HVP120 | 400 MHz | 1 kV (6 kV 과도) | 7.5 pF |
| PPE6KV-A | 500 MHz | 2 kV (6 kV 과도) | 2.8 pF |
※ 정격 전압은 주파수에 따라 감소(디레이팅)합니다. 자세한 디레이팅 곡선은 데이터시트를 참고해 주십시오.
고전압 패시브 프로브의 이로운 점
01 · 6 kV 과도 전압 내성 고전압 회로 측정 최대 6000 Vpeak 과도 전압을 견디며 PPE6KV-A는 2000 Vrms 입력을 지원합니다. | |

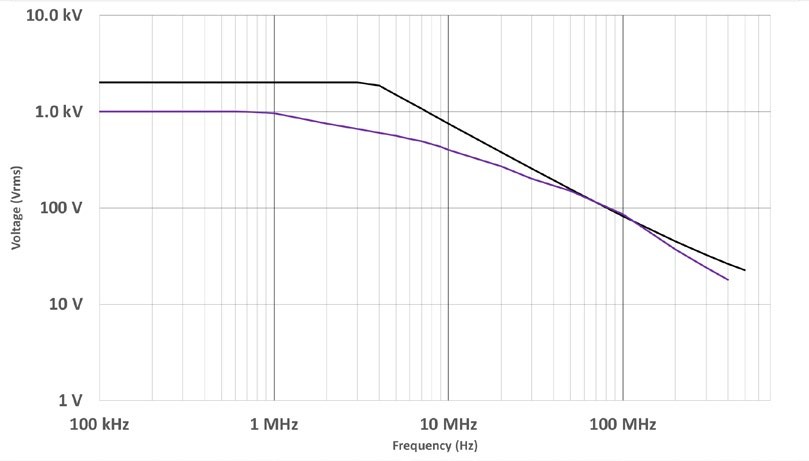

 | 02 · 주파수별 전압 디레이팅 안전한 사용 범위 확인 주파수에 따른 최대 입력 전압 곡선을 제공해 안전한 측정 범위를 쉽게 확인할 수 있습니다. |
주요 사양
| 주요 사양 | |
| 대역폭 | 400 MHz (HVP120) / 500 MHz (PPE6KV-A) |
| 정격 | 1 kV (HVP120) / 2 kV (PPE6KV-A), 6 kV 과도 전압 |
| 입력 커패시턴스 | 7.5 pF / 2.8 pF (typ.) |
| 감쇠비 | 100:1 ± 2% |
| 케이블 길이 | 2 m |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
액세서리 및 관련 제품
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 액세서리 · 교체 부품 (2종) | |
|---|---|
| 제품코드 | 내용 |
| PK-HV-002 | HVP120 교체 액세서리 키트 |
| PK-112 | PPE6KV-A 교체 액세서리 키트 |
기본 구성품
| 전 모델 공통 | 표준 액세서리 포함 (별도 구매 불필요) |
견적 및 자료
호환 오실로스코프, 인터페이스(ProBus · ProBus2 · ProLink 등), 액세서리 구성은 티엠웨이로 문의해 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
