DAS60
BK Precision DAS60은 시리즈 최상위 6채널 고속 데이터 레코더로, 64 GB 내장 메모리와 파일 모드 500 kSa/s 기록을 지원합니다. Pt100/Pt1000 전용 입력 2채널과 알람 출력 4개가 기본이며, 델타·Aron·스타 결선 3상 전력 분석과 400 Hz 계통, PWM 분석까지 처리합니다.
6채널·64 GB, 시리즈 최상위 구성
10형 터치스크린에서 6채널 설정과 파형·수치·XY 화면을 전환하며 측정합니다. LAN으로 원격 감시와 제어를 하고, USB 메모리로 설정과 기록 파일을 저장·불러옵니다.
DAS30/50/60 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS60의 특징
6채널·500 kSa/s 파일 기록
메모리 모드 1 MSa/s에 더해 파일 모드에서도 500 kSa/s로 기록해 64 GB 메모리에 긴 고속 데이터를 남깁니다.
3상 스타 결선 전력 분석
단상, 델타(Aron), 스타 결선을 지원하고 50/60 Hz와 400 Hz 계통, PWM 분석까지 처리합니다.
Pt100/Pt1000 기본 내장
전용 RTD 입력 2채널(20 bit, ±0.2 °C)이 기본 장착되어 유니버설 채널과 별도로 정밀 온도를 기록합니다.
알람 출력 4개
4개의 알람 출력과 16채널 로직 입력으로 공정 감시와 외부 장치 연동이 쉽습니다.

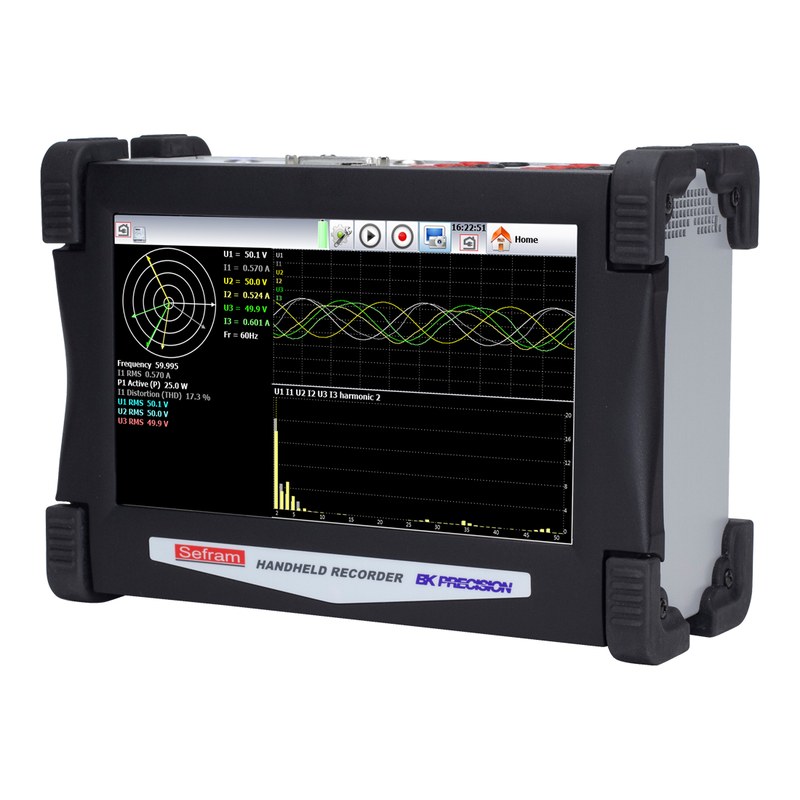

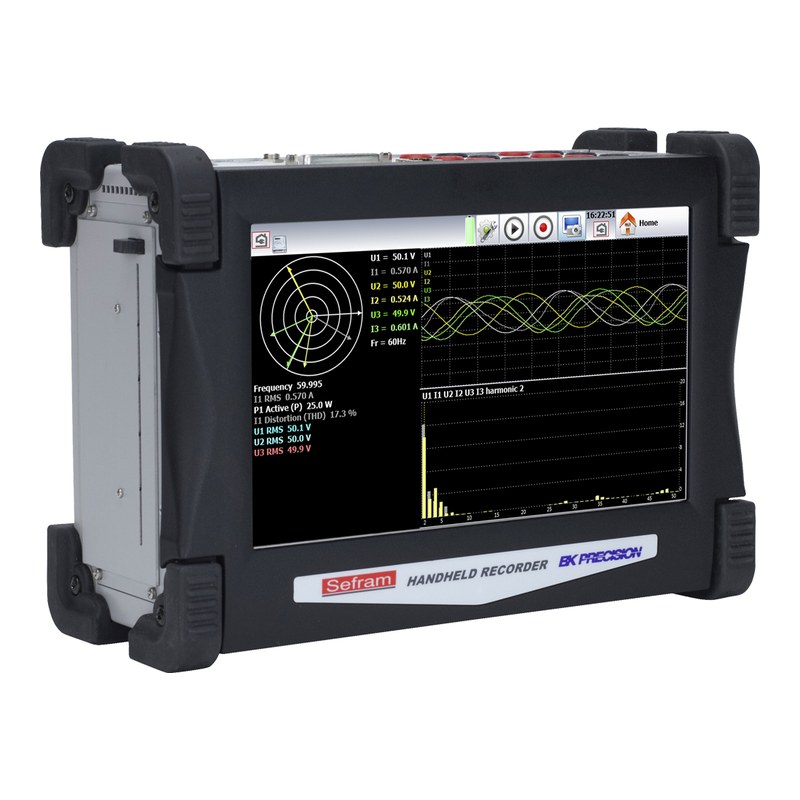

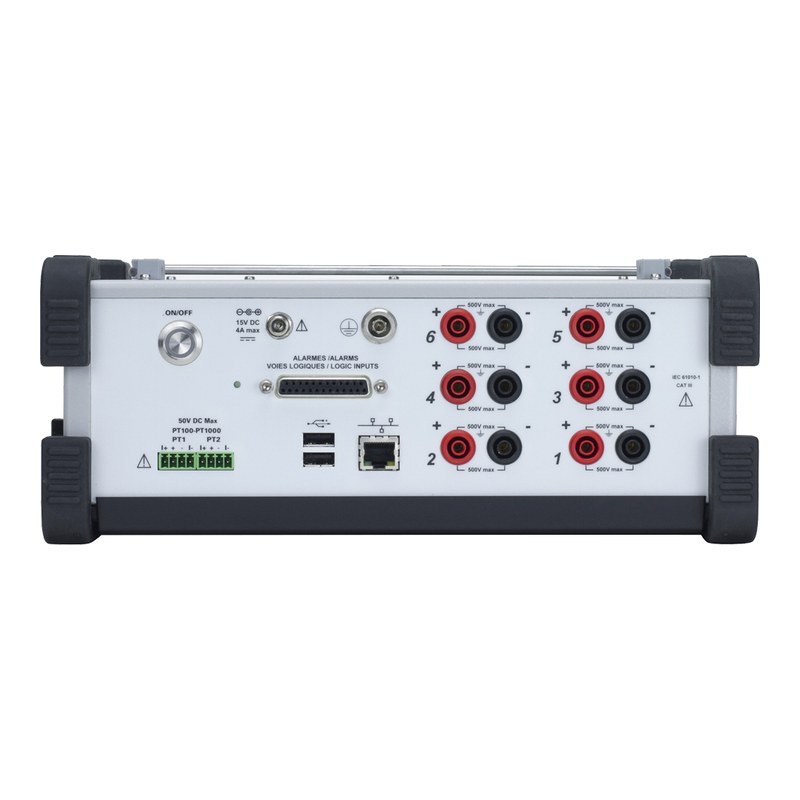

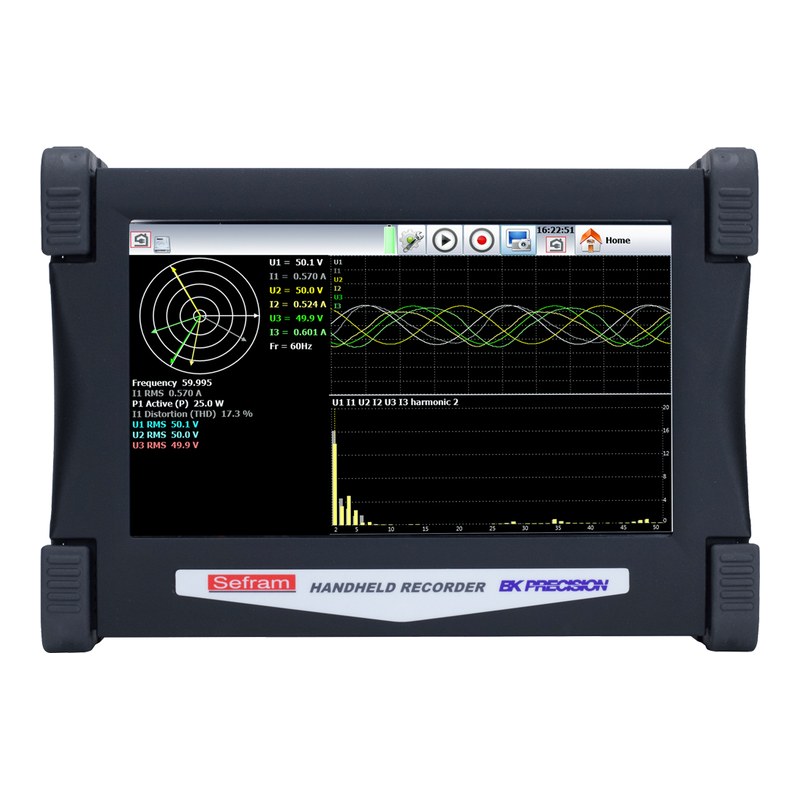

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 절연 채널 | 샘플링(메모리/파일) | 내장 메모리 | Pt100/Pt1000 | 전력 분석 |
|---|---|---|---|---|---|
| DAS30 | 2CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상 |
| DAS50 | 4CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상, 델타(Aron) |
| DAS60 (이 상품) | 6CH | 1 MSa/s / 500 kSa/s | 64 GB | 기본 내장 | 단상, 델타(Aron), 스타 |
이런 현장에 적합합니다
3상 전력 분석
스타·델타 결선 3상 계통과 400 Hz 항공 전원 분석
인버터·모터 시험
PWM 신호와 전압·전류 파형 동시 기록
공정 모니터링
RTD 온도와 전압·로직 신호 장시간 기록
고장 분석
간헐 이벤트를 트리거로 포착하고 알람 출력
DAS60 주요 사양
| 모델 | DAS60 |
|---|---|
| 아날로그 입력 채널 | 절연 유니버설 입력 6채널 |
| 입력 종류 | 전압, 전류(션트 사용), 열전대 온도, 주파수 (채널별 개별 설정) |
| 최대 입력 전압 | ±500 VDC 또는 424 VRMS |
| 전압 정확도 | 풀스케일의 0.1% ±10 μV |
| True RMS AC/DC 레인지 | 200 mV ~ 424 V (대역폭 5 Hz ~ 500 Hz) |
| 대역폭(-3 dB) | 100 kHz (>1 V 레인지), 50 kHz (>50 mV), 20 kHz (5 mV) |
| 분해능 | 14 bit |
| 최대 샘플링 속도 | 1 MSa/s (메모리 모드), 500 kSa/s (파일 모드) |
| 열전대 | J, K, T, S, B, E, N, C, L (냉접점 보상 ±1.25 °C) |
| Pt100/Pt1000 입력 | 기본 내장 2채널: -200 ~ +850 °C, 20 bit, 2/3선식, ±0.2 °C (20 °C) |
| 주파수 측정 | 1 Hz ~ 100 kHz, 풀스케일의 0.02% |
| 로직 입력 | 16채널 (TTL 최대 24 V, 채널당 1 μs 샘플링) |
| 알람 출력 | 4개 (0~5 V 출력) |
| 전력 분석 | 단상, 3상 델타(Aron)·스타, 50/60 Hz 및 400 Hz, PWM 분석, 고조파 50차 |
| 트리거 | 상승·하강 에지, 로직 입력, 지연, Go/No-Go, 프리트리거 ±100% |
| 내장 메모리 | 64 GB 솔리드 스테이트 메모리 (메모리 모드 32 M word, 최대 128블록) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), VNC 원격 제어, WiFi(USB 동글 사용) |
| 채널 절연 | >100 MΩ (500 VDC) |
| 안전 등급 | IEC 61010 CAT III 600 V |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 내장 리튬이온 배터리(비착탈식) |
| 배터리 사용 시간 | 대기 모드 사용 시 9.5시간, 미사용 시 4시간 |
| 크기(W×H×D) | 210 × 295 × 105 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 러기드 캐리 케이스, CAT III 바나나 테스트 리드·악어 클립(채널당 1세트), 나선-바나나 어댑터(채널당 1세트), 25핀 커넥터·백쉘, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS30/DAS50/DAS60 High Speed Multi-Function Recorders Datasheet v060823) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
