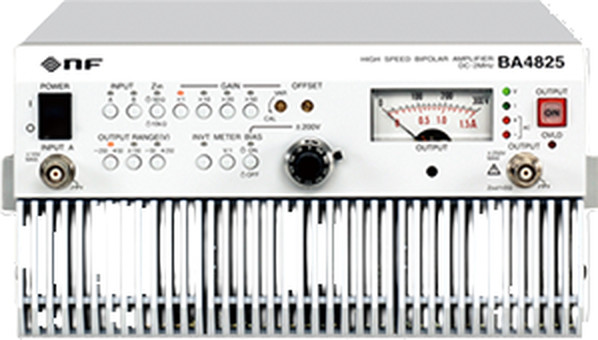

BA4825고속 바이폴라 증폭기 (DC~3MHz / 300Vp-p)
광대역·고전압·저출력 임피던스의 고속 바이폴라 증폭기입니다. 전압과 전류 방향이 반대인 Sink 영역에서도 동작하는 4상한 동작으로 압전소자, 코일 같은 용량성·유도성 부하에서도 안정적으로 사용할 수 있습니다.
DC~3MHz광대역 주파수 대역
300Vp-p최대 고전압 출력
0.5Ω저출력 임피던스 (+1.5µH 이하)
4상한Sink 영역 동작
제품 특징
BA4825 카탈로그 (PDF)자료실에서 다운로드 ▶- 용량성·유도성 부하 대응: 압전소자나 코일 부하에서도 안정된 동작
- 저출력 임피던스: 부하 접속 시 전압 강하를 최소화해 앰프 파워를 최대한 활용
- 출력 범위를 바꾸는 레인지 시프트 기능, DC 바이어스 가산 기능, DC 옵셋 조정 기능
- 출력 전압 모니터 단자(BNC, 모니터 비 1:100), 출력 ON/OFF를 패널 스위치 또는 외부에서 제어
- 출력 극성 변환(INVT)으로 동상·역상 앰프 전환, 2대를 사용한 BTL 접속으로 출력 전압·전력 2배
- 입력 A, B 2계통: 입력 변환과 가산이 원터치, 입력 임피던스 50Ω/10kΩ 전환
주요 사양
| 항목 | BA4825 |
|---|---|
| 주파수 대역 | DC~3MHz |
| 최대 출력 전압 | 300Vp-p |
| 출력 임피던스 | 0.5Ω + 1.5µH 이하 |
| 입력 | A, B 2계통 (50Ω/10kΩ 전환) |
| 모니터 출력 | BNC, 모니터 비 1:100 |
상세 사양과 BA4850 등 시리즈 모델은 견적 문의해 주세요.
응용 예
압전 소자 구동·평가

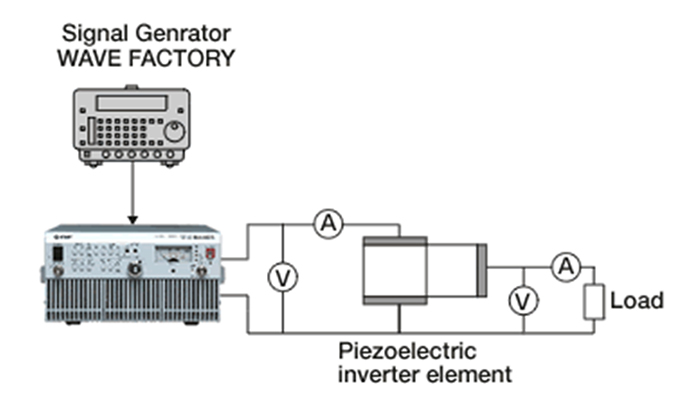

출력 임피던스가 작아 정전용량이 큰 대형 압전소자에서도 좋은 스텝 응답을 얻을 수 있습니다.
디스플레이 디바이스 시험

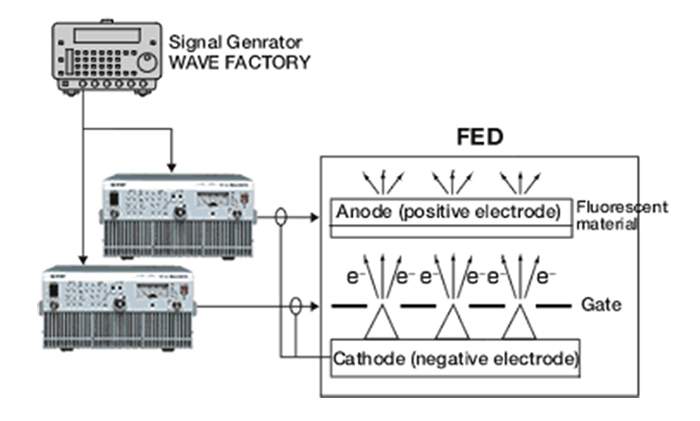

FED 패널 구동처럼 높은 전압과 빠른 slew rate가 필요한 시험에 적합합니다.
펑션 제너레이터용 파워 앰프

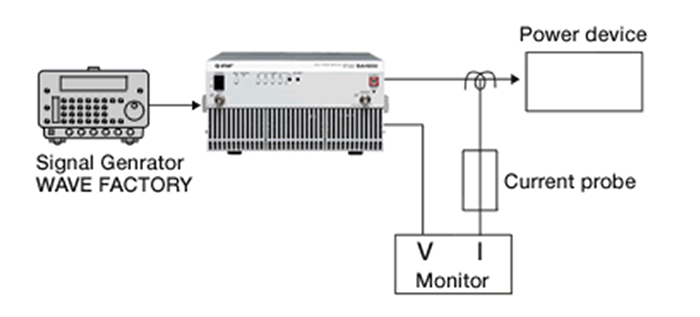

광대역·고전압·저출력 임피던스에 4상한 동작으로 유도성·용량성 부하에서도 안정적입니다.
자성재료 자화특성 측정

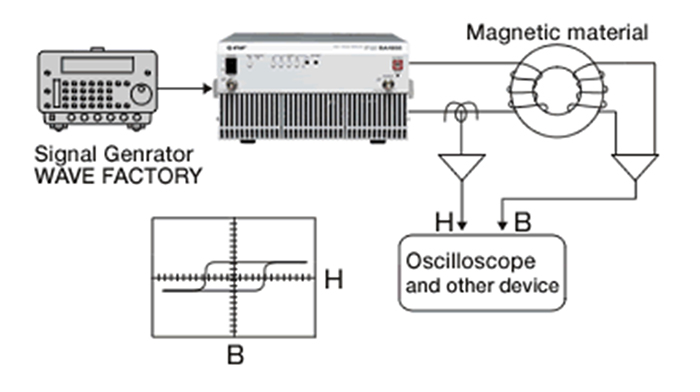

자석, 전기강판 등 B-H 커브 측정용 여자 전원으로 코일 부하에서도 안정적으로 동작합니다.
구성 예
신호 발생기와 조합

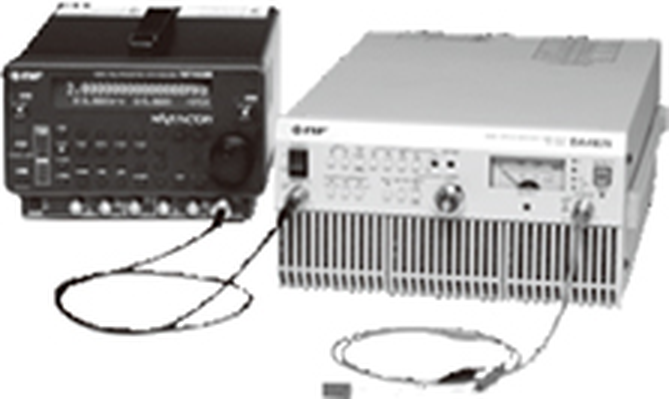

신호 발생기(WAVE FACTORY)와 BA 시리즈를 조합해 고전압 파형을 출력하는 시스템을 구성합니다.
가격 · 납기 안내 · 구성과 옵션에 따라 견적 문의로 안내합니다. 주문생산품으로 납기는 약 6주입니다.
