DAS50
BK Precision DAS50은 CAT III 600 V 절연 유니버설 입력 4채널을 갖춘 고속 데이터 레코더입니다. 4채널로 3상 전압·전류를 델타(Aron) 결선으로 측정할 수 있어 전력 설비 분석에 유리하며, 1 MSa/s 샘플링과 32 GB 내장 메모리로 과도 현상부터 장시간 추이까지 기록합니다.
4채널로 3상 Aron 전력 분석까지
10형 터치스크린의 채널 설정 화면에서 4채널의 측정 종류와 스케일을 한 번에 확인합니다. LAN과 USB 호스트로 원격 제어와 파일 전송을 하고, 무료 Sefram Viewer·Pilot 소프트웨어로 PC에서 분석합니다.
DAS30/50/60 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS50의 특징
3상 Aron 전력 분석

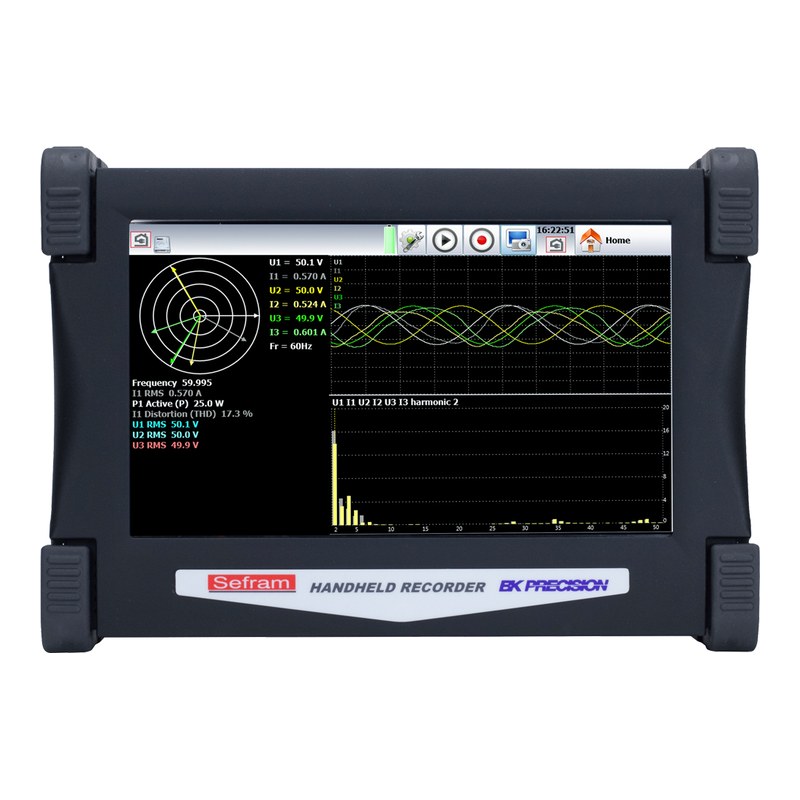

4채널로 델타(Aron) 결선 3상 전압·전류를 측정하고 페이저도, 파형, 50차 고조파를 실시간 표시합니다.
1 MSa/s 고속 기록
메모리 모드 1 MSa/s, 파일 모드 200 kSa/s로 빠른 신호와 장시간 기록을 모두 처리합니다.
채널별 다른 측정
4채널 각각에 전압, 전류, 열전대 온도, 주파수를 지정하고 16채널 로직 입력과 함께 기록합니다.
오실로스코프·XY 모드
100 kHz 대역폭의 오실로스코프형 화면과 XY 모드, 다양한 트리거 조합으로 파형을 분석합니다.

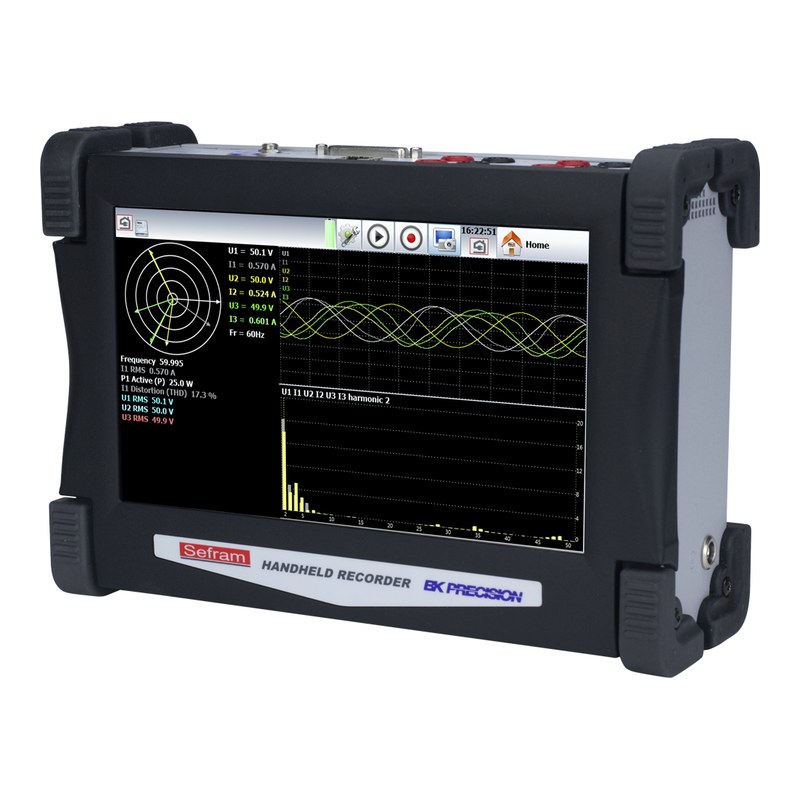

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 절연 채널 | 샘플링(메모리/파일) | 내장 메모리 | Pt100/Pt1000 | 전력 분석 |
|---|---|---|---|---|---|
| DAS30 | 2CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상 |
| DAS50 (이 상품) | 4CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상, 델타(Aron) |
| DAS60 | 6CH | 1 MSa/s / 500 kSa/s | 64 GB | 기본 내장 | 단상, 델타(Aron), 스타 |
이런 현장에 적합합니다
3상 전력 분석
Aron 결선으로 3상 설비 전압·전류·전력 측정
고장 분석
간헐적 이상 신호를 트리거로 포착해 원인 추적
공정 모니터링
전압·온도·로직 신호 장시간 동시 기록
제품 개발
다채널 전원·제어 신호 타이밍 검증
DAS50 주요 사양
| 모델 | DAS50 |
|---|---|
| 아날로그 입력 채널 | 절연 유니버설 입력 4채널 |
| 입력 종류 | 전압, 전류(션트 사용), 열전대 온도, 주파수 (채널별 개별 설정) |
| 최대 입력 전압 | ±500 VDC 또는 424 VRMS |
| 전압 정확도 | 풀스케일의 0.1% ±10 μV |
| True RMS AC/DC 레인지 | 200 mV ~ 424 V (대역폭 5 Hz ~ 500 Hz) |
| 대역폭(-3 dB) | 100 kHz (>1 V 레인지), 50 kHz (>50 mV), 20 kHz (5 mV) |
| 분해능 | 14 bit |
| 최대 샘플링 속도 | 1 MSa/s (메모리 모드), 200 kSa/s (파일 모드) |
| 열전대 | J, K, T, S, B, E, N, C, L (냉접점 보상 ±1.25 °C) |

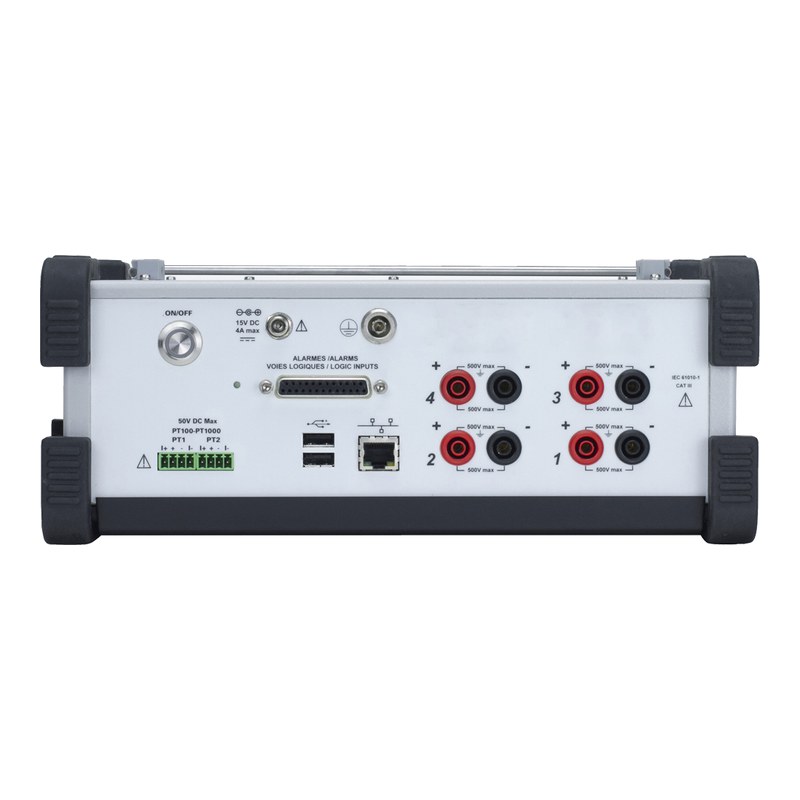

| Pt100/Pt1000 입력 | 공장 옵션(DAS50-T): 2채널, -200 ~ +850 °C, ±0.2 °C (20 °C) |
| 주파수 측정 | 1 Hz ~ 100 kHz, 풀스케일의 0.02% |
| 로직 입력 | 16채널 (TTL 최대 24 V, 채널당 1 μs 샘플링) |
| 알람 출력 | 2개 (0~5 V 출력) |
| 전력 분석 | 단상, 3상 델타(Aron), 50/60 Hz, 고조파 50차까지 계산·기록 |
| 트리거 | 상승·하강 에지, 로직 입력, 지연, Go/No-Go, 프리트리거 ±100% |
| 내장 메모리 | 32 GB 솔리드 스테이트 메모리 (메모리 모드 32 M word, 최대 128블록) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), VNC 원격 제어, WiFi(USB 동글 사용) |
| 채널 절연 | >100 MΩ (500 VDC) |
| 안전 등급 | IEC 61010 CAT III 600 V |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 내장 리튬이온 배터리(비착탈식) |
| 배터리 사용 시간 | 대기 모드 사용 시 9.5시간, 미사용 시 4시간 |
| 크기(W×H×D) | 210 × 295 × 105 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 러기드 캐리 케이스, CAT III 바나나 테스트 리드·악어 클립(채널당 1세트), 나선-바나나 어댑터(채널당 1세트), 25핀 커넥터·백쉘, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS30/DAS50/DAS60 High Speed Multi-Function Recorders Datasheet v060823) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
