PHA0150

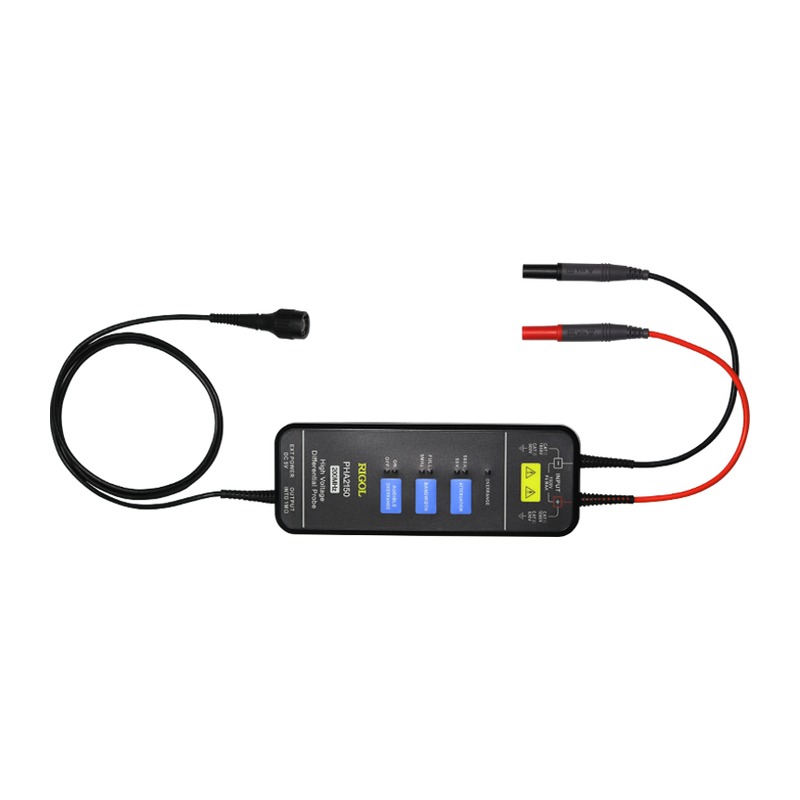

PHA0150은 70 MHz 대역폭과 ±1500 V 공통 모드 전압을 갖춘 고전압 차동 프로브입니다. 오실로스코프 접지를 띄우지 않고 상용 전원·인버터 회로의 플로팅 전압을 안전하게 측정하며, USB Type-C로 전원을 공급받아 어느 브랜드의 오실로스코프에도 BNC로 연결해 쓸 수 있습니다.
플로팅 고전압을 안전하게, 기본기에 충실하게
측정 대상에 빨간색·검은색 입력 케이블을 연결하고 BNC 출력을 오실로스코프에 꽂으면 됩니다. 범위를 넘는 전압이 들어오면 빨간 표시등과 경보음으로 바로 알려 주고, 마지막 설정(감쇠비·대역)을 자동으로 기억합니다.
PHA 시리즈 사용자 가이드 (중문·영문)자료실에서 보기 ›PHA0150의 독창적인 점
두 가지 감쇠비
50X에서는 ±150 V를 더 세밀하게, 500X에서는 ±1500 V까지 넓게 측정합니다. 버튼 하나로 바꿉니다.
5 MHz 대역 제한
스위칭 전원의 고주파 노이즈를 걸러 FET 스위칭 주파수 대역의 신호를 깨끗하게 관찰합니다.
과입력 경보
측정 범위를 넘으면 빨간 표시등과 경보음으로 알려 주어 잘못된 측정과 사고를 막습니다. 경보음은 끌 수 있습니다.
USB Type-C 전원
배터리 교체 없이 USB Type-C(5 V 1 A)로 전원을 공급받고, 표준 BNC 출력으로 어느 오실로스코프에나 연결합니다.
모델 비교
측정할 신호의 속도와 전압에 맞춰 선택하세요. 세 모델 모두 같은 감쇠비·전압 범위를 가집니다.
| 모델 | 대역폭 | 상승 시간 | 최대 차동 전압 | 공통 모드 전압 | 입력 케이블 |
|---|---|---|---|---|---|
| PHA0150 (이 상품) | 70 MHz | 5 ns 이하 | ±1500 V (500X) | ±1500 V | 28 cm |
| PHA1150 | 100 MHz | 3.5 ns 이하 | ±1500 V (500X) | ±1500 V | 28 cm |
| PHA2150 | 200 MHz (500X) / 160 MHz (50X) | 2 ns 이하 (500X) | ±1500 V (500X) | ±1500 V | 17 cm |
이런 현장에 적합합니다
인버터·모터 드라이브
플로팅된 상단 스위치의 게이트-소스 전압과 스위칭 파형 측정
스위칭 전원 (SMPS)
1차측 고전압 스위칭 노드와 스너버 회로의 차동 전압 관찰
전력 변환 장치 평가
PFC, DC-DC 컨버터, 태양광 인버터의 고전압 신호 확인
교육·연구실 안전 측정
오실로스코프 접지를 띄우지 않고 상용 전원 회로를 안전하게 측정
PHA0150 주요 사양
| 모델 | PHA0150 |
|---|---|
| 프로브 형식 | 고전압 차동 프로브 |
| 대역폭 (-3 dB) | 70 MHz |
| 상승 시간 | 5 ns 이하 |
| 전파 지연 | 21 ns |
| 고전압 입력 케이블 길이 | 28 cm |
| 감쇠비 | 50X / 500X 선택 |
| 최대 차동 전압 (DC+피크 AC) | 50X: ±150 V, 500X: ±1500 V |
| 공통 모드 전압 (DC+피크 AC) | ±1500 V |
| 대지 간 최대 입력 전압 | 600 V CAT III / 1000 V CAT II (Vrms) |
| 정확도 | ±2% |
| 입력 임피던스 | 각 입력-접지 5 MΩ ±1%, 차동 입력 간 10 MΩ ±1% |
| 입력 커패시턴스 | 각 입력-접지 4 pF 미만, 차동 입력 간 2 pF 미만 |
| CMRR | DC 80 dB 초과, 100 kHz 60 dB 초과, 1 MHz 50 dB 초과, 3.2 MHz 30 dB 초과, 50 MHz 26 dB 초과 |
| 입력 환산 노이즈 | 50X: 50 mVrms 미만, 500X: 300 mVrms 미만 |
| 대역 제한 | 5 MHz (켜기/끄기) |
| 과입력 표시 | 빨간색 표시등 + 경보음 (켜기/끄기 가능) |
| 출력 | BNC, 출력 임피던스 50 Ω, 출력 케이블 1 m |
| 전원 | USB Type-C, DC 5 V 1 A |
| 본체 크기 / 무게 | 176 × 65 × 25 mm / 216 g |
| 사용 온도 | 0 ~ 50 °C (보관 -30 ~ 70 °C) |
| 안전 규격 | EN 61010-1:2010 |
| 기본 구성품 | 프로브 본체 1, 악어 클립 1쌍(적/흑), 절연 훅 클립 1쌍(적/흑), USB Type-C 케이블 1 m, 사용자 가이드 |
※ 제조사 사용자 가이드(PHA User Guide, UGE33101-1110) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
