DAS30
BK Precision DAS30은 CAT III 600 V 절연 유니버설 입력 2채널을 갖춘 휴대형 고속 데이터 레코더입니다. 메모리 모드 1 MSa/s, 대역폭 100 kHz로 순간적인 이벤트를 놓치지 않고, 32 GB 내장 메모리와 최대 9.5시간 배터리로 현장 기록에 적합합니다. 2채널 구성으로 전압과 전류, 또는 전압과 온도를 동시에 비교하는 단상 설비 점검에 알맞습니다.
2채널로 시작하는 1 MSa/s 고속 기록
10형 터치스크린에서 채널 설정, 데이터 스크롤, 확대·축소, 커서 측정을 바로 처리합니다. 내장 LAN과 USB 호스트로 원격 제어와 데이터 전송이 가능하고, VNC로 PC에서 전면 화면을 그대로 조작할 수 있습니다.
DAS30/50/60 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS30의 특징
1 MSa/s 고속 샘플링
메모리 모드에서 1 MSa/s, 대역폭 100 kHz로 과도 현상과 간헐적 이벤트를 포착합니다. 파일 모드에서는 200 kSa/s로 장시간 기록합니다.
CAT III 600 V 절연 입력
채널 간 절연된 2개 유니버설 입력이 ±500 VDC, 424 VRMS까지 측정해 전원 설비 신호를 직접 다룹니다.
혼합 신호 동시 기록
채널마다 전압·전류·열전대 온도·주파수를 따로 지정하고, 16채널 로직 입력까지 공통 타임베이스로 함께 기록합니다.
휴대형 배터리 운용
내장 리튬이온 배터리로 대기 모드 사용 시 최대 9.5시간 동작하며 2.5 kg 무게로 현장 이동이 편합니다.

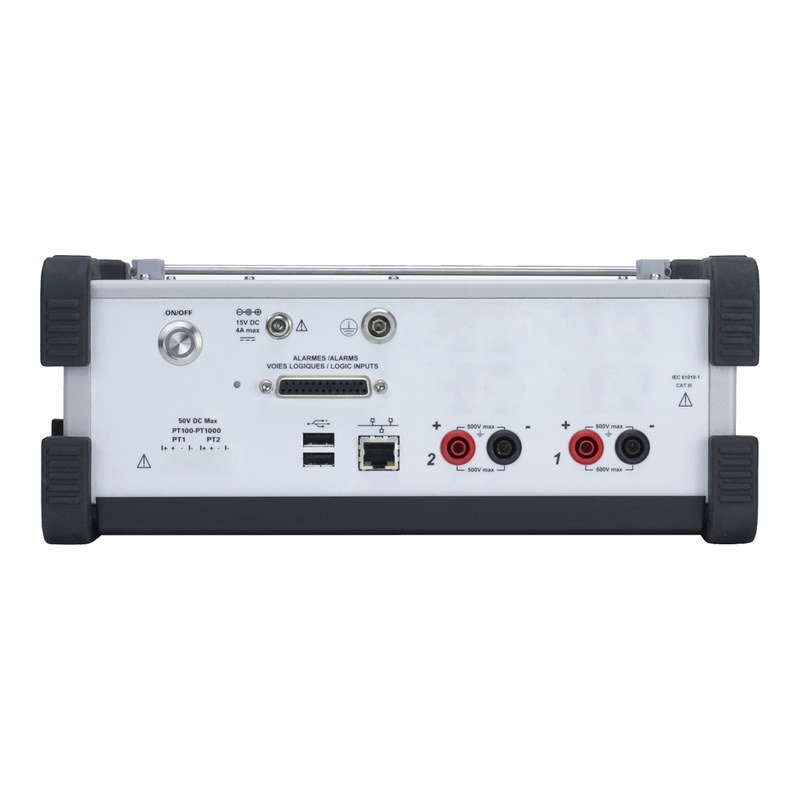

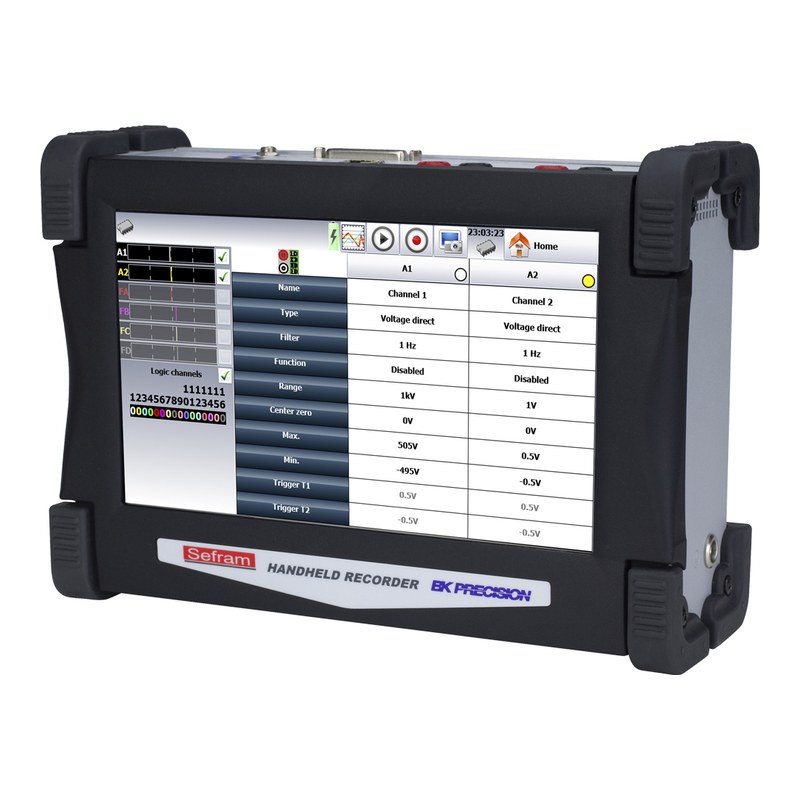

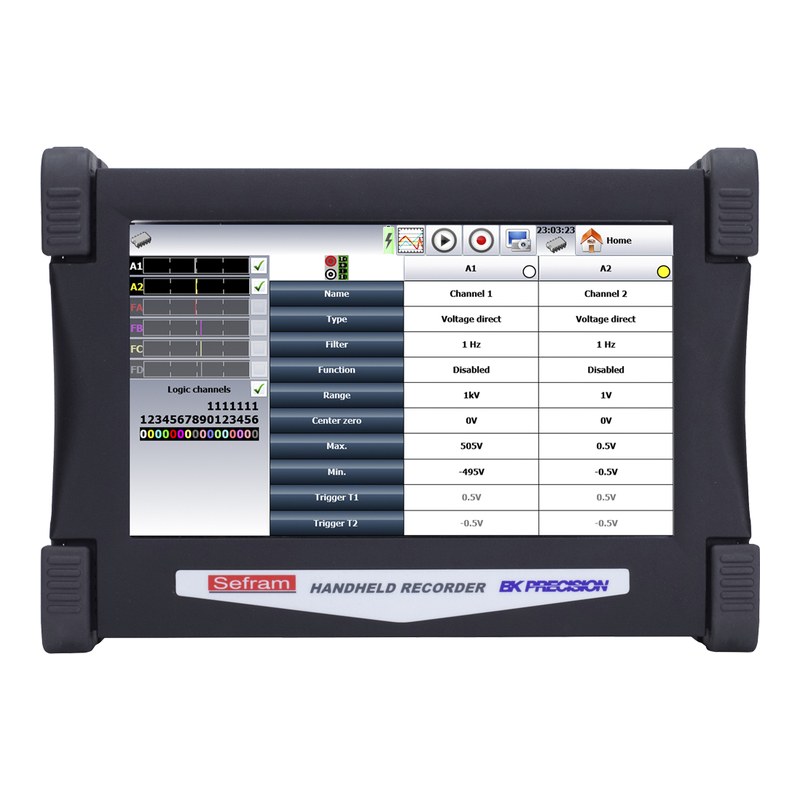

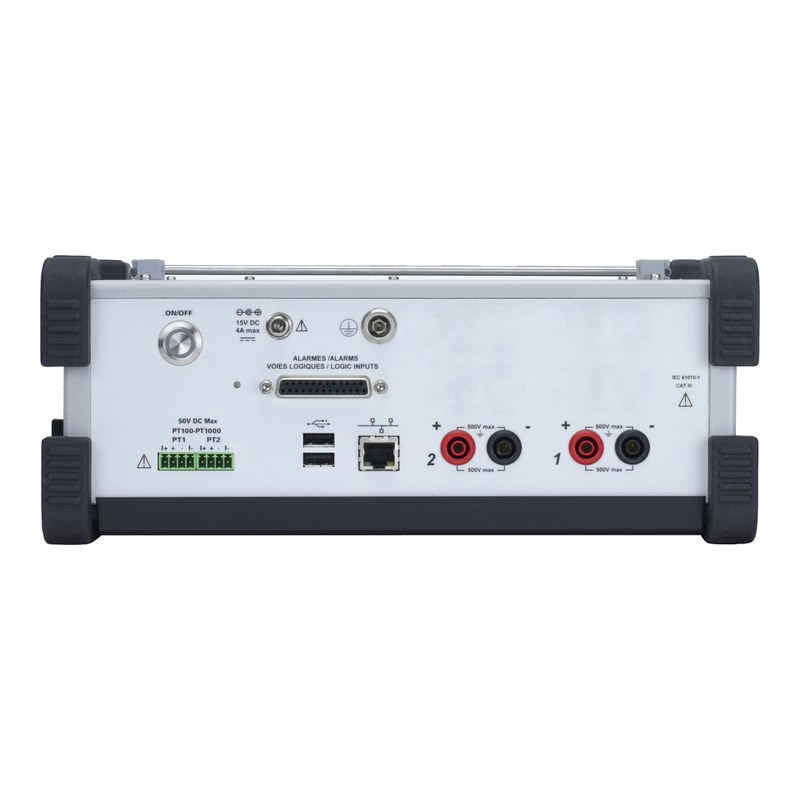

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 절연 채널 | 샘플링(메모리/파일) | 내장 메모리 | Pt100/Pt1000 | 전력 분석 |
|---|---|---|---|---|---|
| DAS30 (이 상품) | 2CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상 |
| DAS50 | 4CH | 1 MSa/s / 200 kSa/s | 32 GB | 공장 옵션(-T) | 단상, 델타(Aron) |
| DAS60 | 6CH | 1 MSa/s / 500 kSa/s | 64 GB | 기본 내장 | 단상, 델타(Aron), 스타 |
이런 현장에 적합합니다
설비 유지보수
간헐적 고장 신호를 장시간 감시하고 트리거로 포착
단상 전력 분석
전압·전류 RMS, 역률, 고조파(50차) 측정과 기록
공정 모니터링
전압·온도·로직 신호를 한 장비로 동시 기록
제품 개발
시제품의 전원 투입·과도 특성 파형 확인
DAS30 주요 사양
| 모델 | DAS30 |
|---|---|
| 아날로그 입력 채널 | 절연 유니버설 입력 2채널 |
| 입력 종류 | 전압, 전류(션트 사용), 열전대 온도, 주파수 (채널별 개별 설정) |
| 최대 입력 전압 | ±500 VDC 또는 424 VRMS |
| 전압 정확도 | 풀스케일의 0.1% ±10 μV |
| True RMS AC/DC 레인지 | 200 mV ~ 424 V (대역폭 5 Hz ~ 500 Hz) |
| 대역폭(-3 dB) | 100 kHz (>1 V 레인지), 50 kHz (>50 mV), 20 kHz (5 mV) |
| 분해능 | 14 bit |
| 최대 샘플링 속도 | 1 MSa/s (메모리 모드), 200 kSa/s (파일 모드) |
| 열전대 | J, K, T, S, B, E, N, C, L (냉접점 보상 ±1.25 °C) |
| Pt100/Pt1000 입력 | 공장 옵션(DAS30-T): 2채널, -200 ~ +850 °C, ±0.2 °C (20 °C) |
| 주파수 측정 | 1 Hz ~ 100 kHz, 풀스케일의 0.02% |
| 로직 입력 | 16채널 (TTL 최대 24 V, 채널당 1 μs 샘플링) |
| 알람 출력 | 2개 (0~5 V 출력) |
| 전력 분석 | 단상, 50/60 Hz, 고조파 50차까지 계산·기록 |
| 트리거 | 상승·하강 에지, 로직 입력, 지연, Go/No-Go, 프리트리거 ±100% |
| 내장 메모리 | 32 GB 솔리드 스테이트 메모리 (메모리 모드 32 M word, 최대 128블록) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), VNC 원격 제어, WiFi(USB 동글 사용) |
| 채널 절연 | >100 MΩ (500 VDC) |
| 안전 등급 | IEC 61010 CAT III 600 V |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 내장 리튬이온 배터리(비착탈식) |
| 배터리 사용 시간 | 대기 모드 사용 시 9.5시간, 미사용 시 4시간 |
| 크기(W×H×D) | 210 × 295 × 105 mm |
| 무게 | 2.5 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 러기드 캐리 케이스, CAT III 바나나 테스트 리드·악어 클립(채널당 1세트), 나선-바나나 어댑터(채널당 1세트), 25핀 커넥터·백쉘, 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS30/DAS50/DAS60 High Speed Multi-Function Recorders Datasheet v060823) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
