TELEDYNE LECROY · ACTIVE VOLTAGE PROBE
ZS 시리즈 액티브 프로브
1 ~ 2.5 GHz · 0.9 pF · 1 MΩ 고임피던스
높은 입력 임피던스와 낮은 커패시턴스로 회로 부하를 최소화하는 싱글엔드 액티브 프로브입니다. 다양한 팁과 그라운드 액세서리로 고밀도 보드를 측정합니다.
2.5 GHz 최대 대역폭 | 0.9 pF 입력 커패시턴스 | 1 MΩ 입력 저항 | ÷10 감쇠비 | ±8 V 입력 범위 (typ.) |
모델 구성
| 모델 | 대역폭 | 입력 커패시턴스 | 상승시간 |
|---|---|---|---|
| ZS1000 | 1 GHz | 0.9 pF | 500 ps |
| ZS1500 | 1.5 GHz | 0.9 pF | 350 ps |
| ZS2500 | 2.5 GHz | 0.9 pF | 180 ps |
※ ZS1000 · ZS1500 · ZS2500은 공급 제한(Limited Availability) 모델로 견적 문의 제품입니다. 후속 ZS-A 시리즈 사양은 자료실 데이터시트를 참고해 주십시오.
ZS 시리즈의 이로운 점

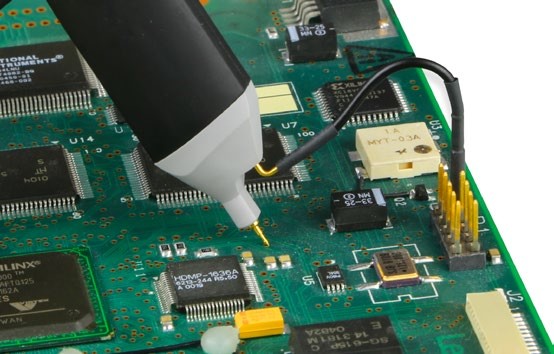

01 · 낮은 회로 부하 0.9 pF, 1 MΩ 낮은 입력 커패시턴스와 1 MΩ 입력 저항으로 측정 대상 회로에 주는 영향을 최소화합니다. |  |

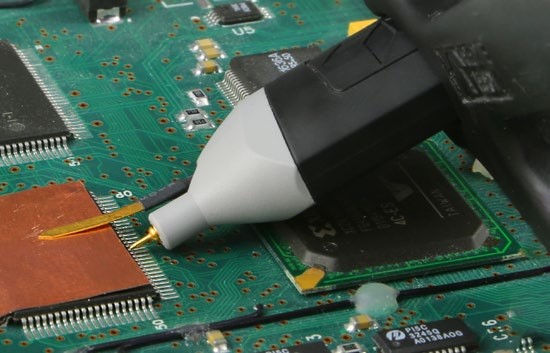

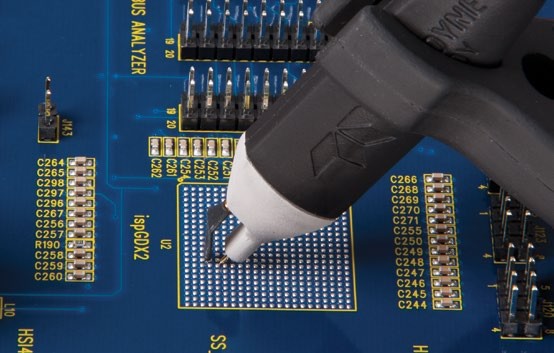

 | 02 · 고밀도 보드 측정 작은 팁과 다양한 액세서리 작은 프로브 헤드와 다양한 팁·그라운드 액세서리로 미세 피치 부품도 정확하게 프로빙합니다. |

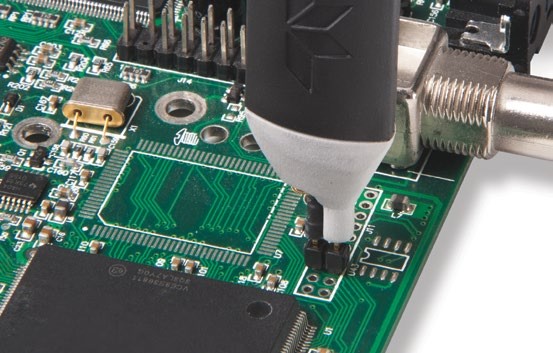

03 · 핸즈프리 측정 프로브 홀더 지원 프로브 홀더와 함께 사용해 여러 지점을 안정적으로 측정할 수 있습니다. |  |
주요 사양
| 주요 사양 | |
| 대역폭 | 1 GHz / 1.5 GHz / 2.5 GHz |
| 입력 커패시턴스 | 0.9 pF |
| 입력 저항 | 1 MΩ |
| 감쇠비 | ÷10 |
| 인터페이스 | ProBus |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
기본 구성품
| 전 모델 공통 | 프로브 본체, 팁 · 그라운드 액세서리 |
견적 및 자료
호환 오실로스코프, 인터페이스(ProBus · ProBus2 · ProLink 등), 액세서리 구성은 티엠웨이로 문의해 주시면 안내해 드립니다. ZS1000, ZS1500, ZS2500 모델은 견적 문의 제품입니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
