2841
BK Precision 2841은 0.1 µΩ~100 MΩ 표시 범위와 0.01 % 기본 정확도를 갖춘 5½자리 DC 저항 측정기입니다. Pt500 온도 프로브(TPTC2)가 기본 포함되어 주위 온도 변화에 따른 저항값을 보정(TC)하거나 코일의 동작 전후 저항으로 온도 상승(Δt)을 계산합니다. 오프셋 전압 보상(OVC)과 10단계 BIN 분류로 모터 권선, 변압기, 저저항 재료 평가에 적합합니다.
온도 보정과 열기전력 보상으로 0.1 µΩ까지 읽는 상위 저항계
4.3인치 컬러 터치스크린과 키패드로 조작하고, 케이블 오류 감지 기능이 리드 단선이나 접촉 불량을 화면에 알려 줍니다. USB(USBTMC/가상 COM), RS-232, LAN과 50핀 핸들러 단자로 원격 제어와 자동화 장비 연동이 가능합니다.
2840 시리즈 데이터시트 (영문)자료실에서 보기 ›2841의 특징
온도 보정(TC)과 온도 환산(Δt)
부품의 저항 온도계수를 입력해 측정 온도가 달라도 같은 기준으로 비교하고, 코일 저항 변화로 온도 상승을 계산합니다.
오프셋 전압 보상(OVC)
측정 극성을 바꿔 정·역방향 값을 평균해 열기전력이나 회로의 미소 바이어스 영향을 줄입니다.
11개 레인지, 5½자리 분해능
20 mΩ부터 100 MΩ까지 11개 레인지와 Auto를 지원하고 20 mΩ 레인지에서 0.1 µΩ 분해능을 제공합니다.
10단계 BIN 분류와 통계
10개 BIN 분류, mR + b 연산, Cp/Cpk를 포함한 통계 기능으로 생산 공정의 저항 품질을 관리합니다.

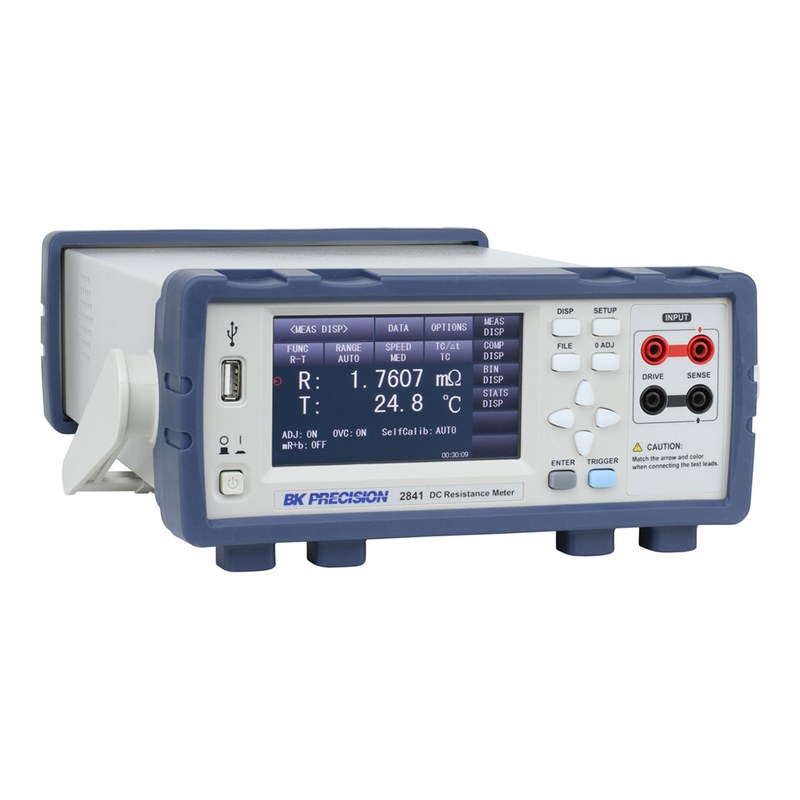

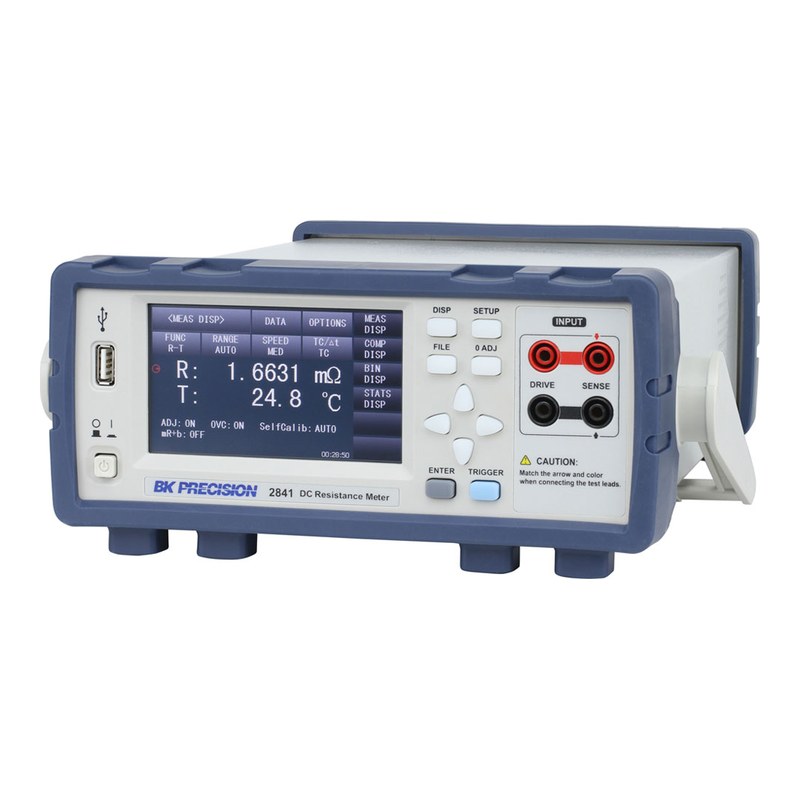

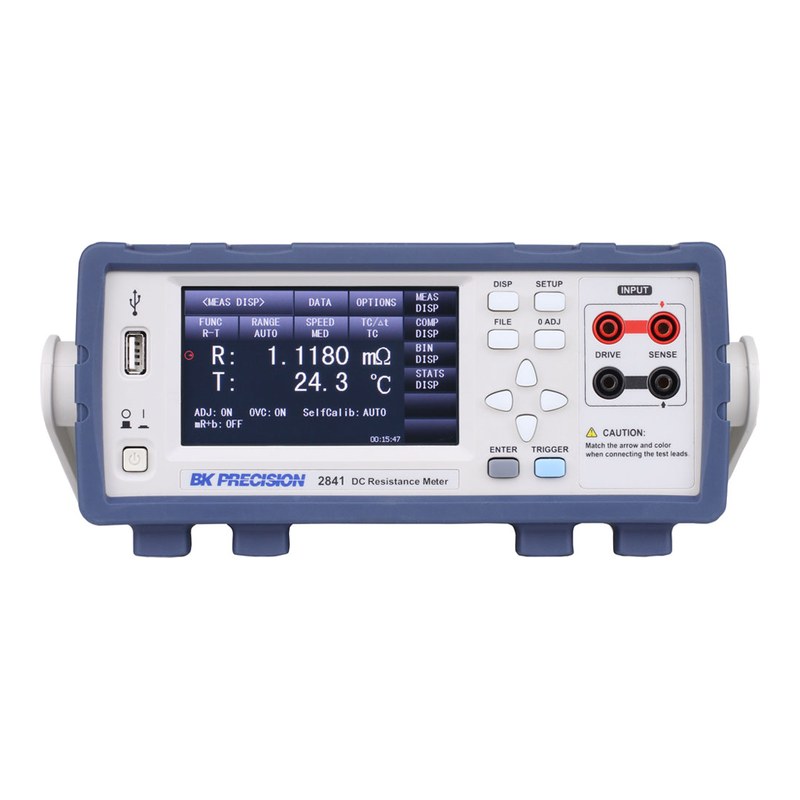

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 표시 범위 | 기본 정확도 | 표시 자릿수 | 온도 보정 | 인터페이스 |
|---|---|---|---|---|---|
| 2840 | 1 µΩ~20 kΩ | 0.1 % | 4½자리 | - | USB, RS-232 |
| 2841 (이 상품) | 0.1 µΩ~100 MΩ | 0.01 % | 5½자리 | 지원 | USB, RS-232, LAN |
이런 현장에 적합합니다
모터·변압기
권선 저항과 온도 상승 시험
액추에이터·코일
온도 보정된 코일 저항 비교 검사
도전성 재료
저저항 재료와 버스바 저항 측정
자동 검사 라인
LAN·핸들러 연동 고속 저항 선별
2841 주요 사양
| 모델 | 2841 |
|---|---|
| 측정 기능 | R, R-T, T, LPR, LPR-T |
| 저항 레인지 | 20 mΩ~100 MΩ (11레인지 + Auto) |
| 표시 범위 | 0.1 µΩ~100 MΩ |
| 최소 분해능 | 0.1 µΩ (20 mΩ 레인지) |
| 표시 자릿수 | 5½자리(20 mΩ~20 kΩ), 5자리(100 kΩ~100 MΩ) |
| 기본 정확도 | 0.01 % (rdg) + 0.0015 % (FS), 2 kΩ 레인지 |
| 정확도 예 | 20 mΩ: 0.25 % + 0.015 % FS, 2 Ω: 0.035 % + 0.004 % FS, 100 MΩ: 0.5 % + 0.02 % FS |
| 측정 전류 | 1 A(20 mΩ·200 mΩ)~100 nA(100 MΩ), 200 mΩ 레인지 전류 선택 가능 |
| 개방 단자 전압 | 5 V(20 mΩ·200 mΩ), 2.6 V(200 mΩ~20 kΩ), 13 V(100 kΩ~100 MΩ) |
| LPR 모드 | 2 Ω~2 kΩ, 0.05 % + 0.001 % FS, 개방 단자 전압 60 mV |
| 온도 측정(Pt500) | -10.0~99.9 °C, 분해능 0.1 °C, ±0.30 % rdg ± 0.5 °C(-10.0~39.9 °C, 6개월) |
| 아날로그 온도 입력 | 0~2 V 입력, -99.9~999.9 °C 표시 |
| 측정 시간(일반) | Fast 7 ms, Med 22 ms, Slow1 102 ms, Slow2 402 ms (표시 OFF, 표시 ON 시 +20 ms) |
| 온도 측정 시간 | 100 ± 10 ms |
| 부가 기능 | OVC, 케이블 보상(0 ADJ), mR + b, 평균 1~255회 |
| 통계 기능 | AVG, MAX, MIN, OSD, SSD, Cp, Cpk |
| 비교기 | IN/HI/LO 출력, 10 BIN 분류(절대값·백분율) |
| 디스플레이 | 4.3인치 480 × 272 TFT 컬러 터치스크린 |

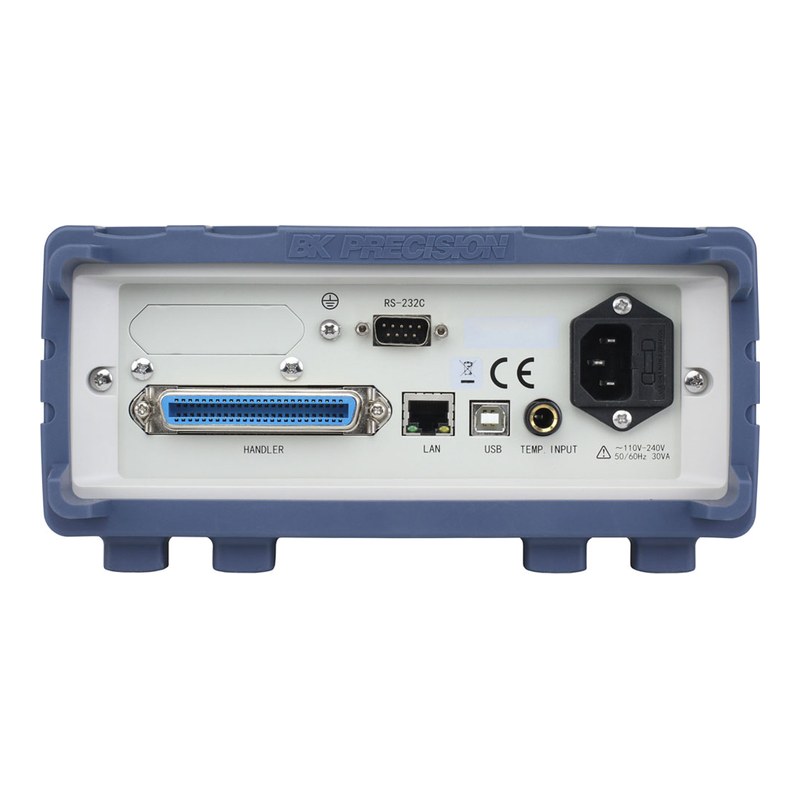

| 인터페이스 | USB(USBTMC/가상 COM), RS-232, LAN, 핸들러(50핀) |
| 전원 | 110~240 VAC ± 10 %, 50~60 Hz, 30 VA 미만 |
| 크기(W×H×D) | 215 × 89 × 360 mm |
| 무게 | 2.92 kg |
| 기본 구성품 | AC 전원 코드, 켈빈 테스트 리드(TLDK1), 온도 프로브 TPTC2 |
※ 제조사 데이터시트(2840 Series Datasheet, v101226) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
