9129B
BK Precision 9129B는 30 V / 3 A 채널 2개와 5 V / 3 A 채널 1개, 총 195 W를 공급하는 경제형 3채널 리니어 프로그래머블 DC 전원공급기입니다. 세 출력이 전기적으로 절연되어 있어 직렬로 60 V, 병렬로 6 A를 만들거나 ±전원을 구성할 수 있습니다. 교육 실습, 서비스, 전자 설계 벤치에 알맞은 하프랙 크기입니다.
절연 3채널 리니어 전원, 직렬 60 V·병렬 6 A
전면 키와 로터리 노브, 커서로 채널별 전압·전류를 빠르게 설정하고 VFD 화면에서 세 채널 값을 한 번에 확인합니다. 함께 제공되는 USB-TTL 어댑터로 PC와 연결해 SCPI 명령이나 PC 소프트웨어로 원격 제어, 시퀀스 실행, 데이터 기록을 합니다.
9129B 데이터시트 (영문)자료실에서 보기 ›9129B의 특징
절연된 3개 독립 채널
세 채널이 전기적으로 절연되어 있어 CH1·CH2로 양·음 전원을 구성하는 바이폴라 회로 시험이 가능합니다.
직렬·병렬·트래킹 모드
CH1·CH2를 직렬 결합해 60 V, 병렬 결합해 6 A를 얻고, 트래킹 모드로 두 채널을 설정 비율에 맞춰 함께 조정합니다.
저노이즈 리니어 레귤레이션
전압 리플·노이즈 5 mVp-p / 1 mVrms 이하로 아날로그·오디오 회로에도 깨끗한 전원을 공급합니다.
설정 27개 저장과 PC 소프트웨어
3그룹 × 9개, 최대 27개 설정을 저장하고, 소프트웨어로 전면 패널 에뮬레이션과 채널별 데이터 기록을 합니다.

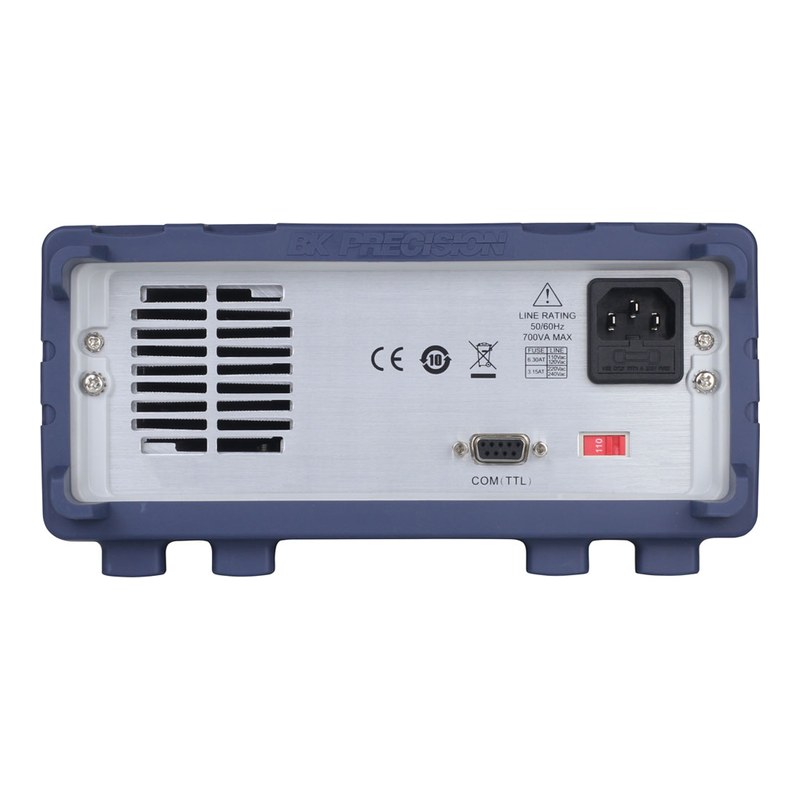

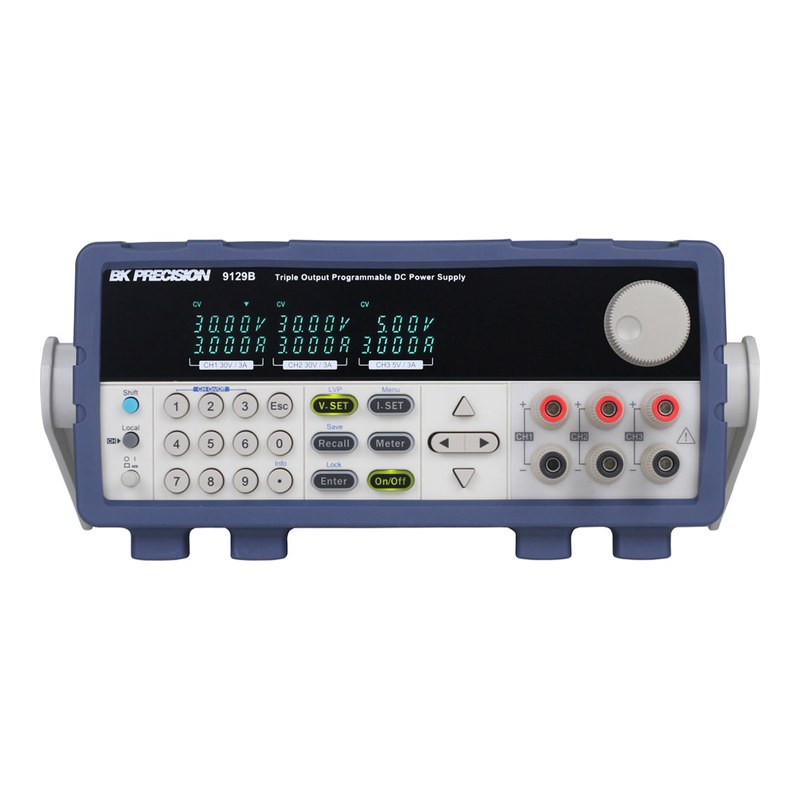

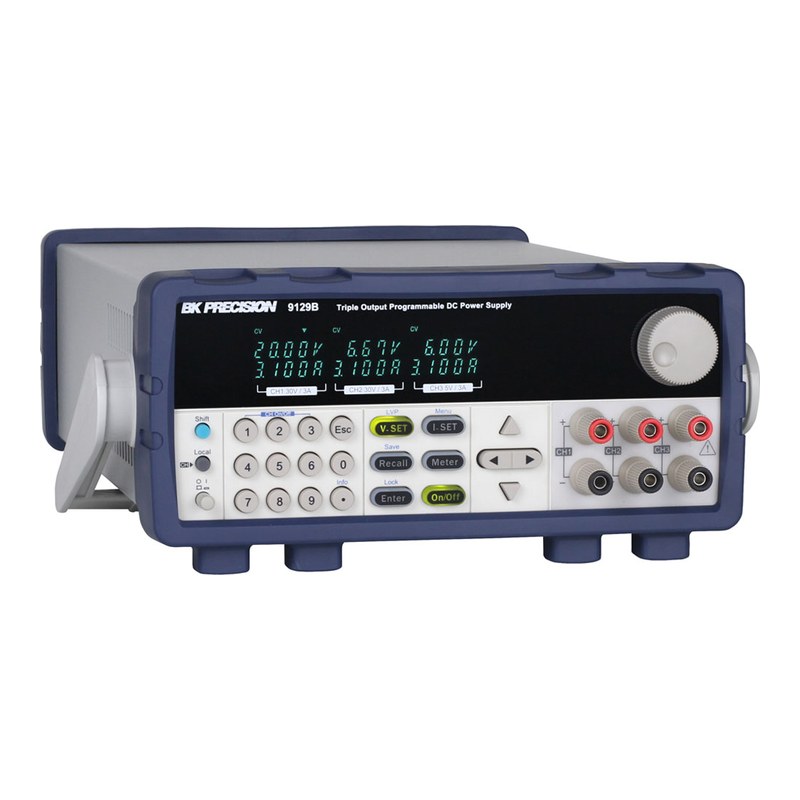

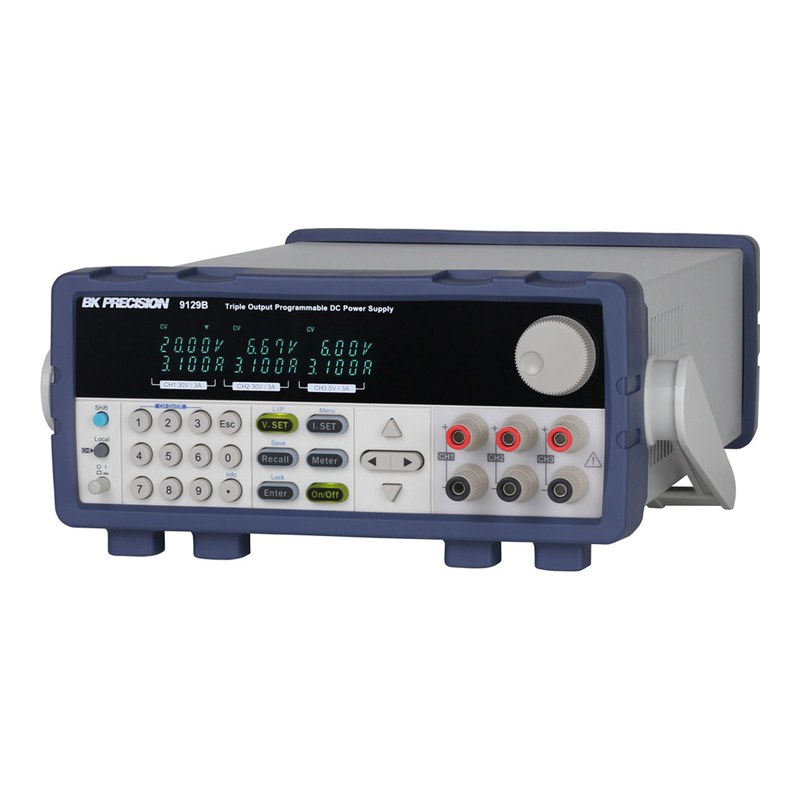

제품 외관
이런 현장에 적합합니다
교육 실습
전자 회로 실험실의 다채널 벤치 전원
아날로그 회로
±15 V 연산증폭기 회로와 5 V 로직을 동시에 구동
서비스·수리
수리 현장의 다전원 장비 점검
전자 설계
MCU·센서 보드 시제품 전원
9129B 주요 사양
| 모델 | 9129B |
|---|---|
| 출력 채널 | 3채널 (독립·전기적 절연) |
| 출력 전압 | CH1·CH2 0~30 V / CH3 0~5 V |
| 출력 전류 | 0~3 A (전 채널) |
| 총 출력 전력 | 195 W |
| 로드 레귤레이션 | 전압 ≤ 0.02% + 4 mV / 전류 ≤ 0.2% + 3 mA |
| 라인 레귤레이션 | 전압 ≤ 0.02% + 4 mV / 전류 ≤ 0.2% + 3 mA |
| 리플·노이즈 | 전압 ≤ 5 mVp-p / ≤ 1 mVrms, 전류 ≤ 6 mArms |
| 설정·측정 분해능 | 전압 10 mV / 전류 1 mA |
| 설정 정확도 | 전압 ±(0.06% + 20 mV) / 전류 ±(0.2% + 10 mA) |
| 측정 정확도 | 전압 ±(0.06% + 20 mV) / 전류 ±(0.2% + 10 mA) |
| 직렬 결합 정확도 | 전압 0.5% + 30 mV / 전류 0.2% + 15 mA |
| 병렬 결합 정확도 | 전압 0.2% + 30 mV / 전류 0.2% + 25 mA |
| 동작 모드 | 독립, 직렬 결합, 병렬 결합, 트래킹(CH1·CH2) |
| 메모리 | 3그룹 × 9개 (설정 27개) |
| 보호 기능 | 과전압(OVP), 과열(OTP), 키 잠금 |
| 인터페이스 | USB (가상 COM, 기본 제공 USB-TTL 시리얼 어댑터 사용), SCPI 지원 |
| 입력 전원 | 110/220 VAC (±10%), 47~63 Hz |
| 사용 온도 | 0~40 °C, 상대 습도 80% 이하 |
| 크기 (W×H×D) | 214.5 × 88.2 × 354.6 mm |
| 무게 | 7.3 kg |
| 기본 구성품 | 전원 코드, IT-E132B (USB-TTL 시리얼 어댑터 + USB 케이블) |
| 옵션 | IT-E151 랙마운트 키트 |
※ 제조사 데이터시트(9129B Datasheet, v110221) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
