2840
BK Precision 2840은 1 µΩ 분해능으로 20 mΩ~20 kΩ 레인지를 측정하는 4선식 DC 저항 측정기입니다. 기본 정확도 0.1 %, 4½자리 표시로 멀티미터로는 읽기 어려운 릴레이·스위치 접점과 PCB 패턴의 미소 저항을 정확히 확인합니다. 저전력 저항(LPR) 모드와 3단계 BIN 분류, 9핀 핸들러로 생산 검사에도 바로 쓸 수 있습니다.
접점과 PCB 패턴의 밀리옴 저항을 빠르게 읽는 4선식 저항계

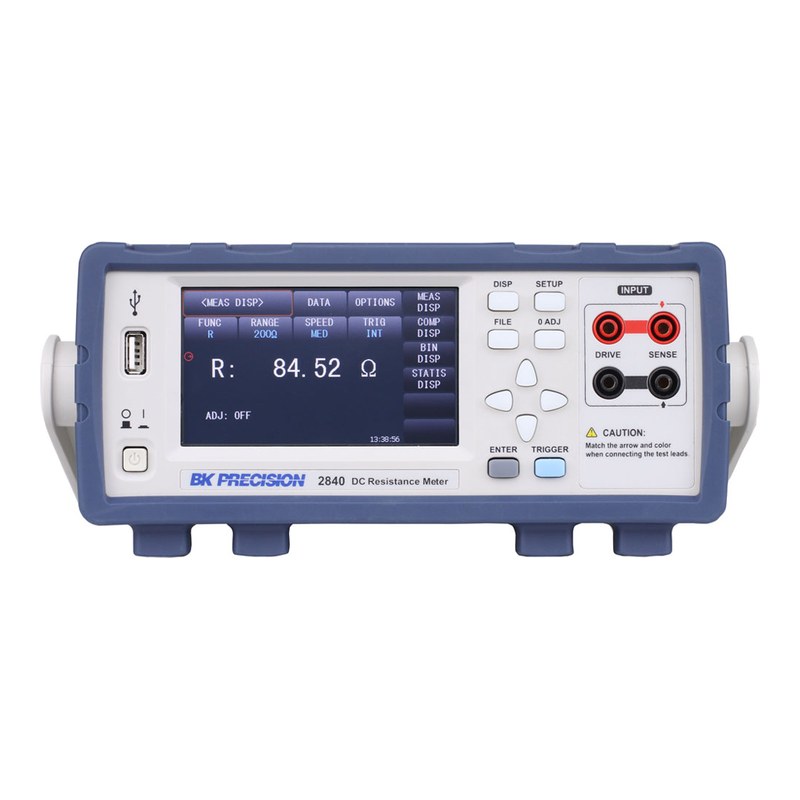

4.3인치 컬러 터치스크린과 키패드로 설정하며, 화면을 한 번 눌러 측정값을 크게 볼 수 있습니다. USB(USBTMC/가상 COM)와 RS-232로 원격 제어하고 USB 메모리에 화면을 저장합니다.
2840 시리즈 데이터시트 (영문)자료실에서 보기 ›2840의 특징
4선식 켈빈 측정
기본 제공 켈빈 테스트 리드(TLDK1)로 리드 저항 영향을 줄여 20 mΩ 레인지에서도 1 µΩ 분해능으로 측정합니다.
저전력 저항(LPR) 모드
개방 단자 전압을 40 mV로 제한해 민감한 부품이나 회로를 손상 없이 측정합니다.
BIN 분류와 통계
3단계 BIN 분류와 평균·최대·최소·표준편차·Cp/Cpk 통계 기능으로 생산 품질을 바로 파악합니다.
가변 측정 속도
Fast 10 ms부터 Slow2 455 ms까지 4단계 속도를 골라 처리량과 정확도를 맞춥니다.

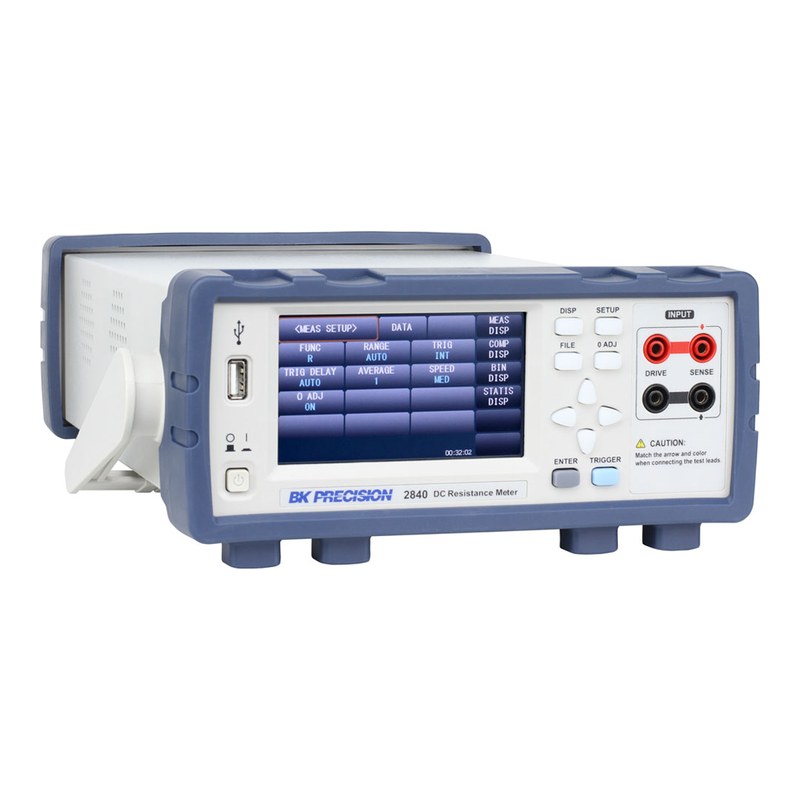

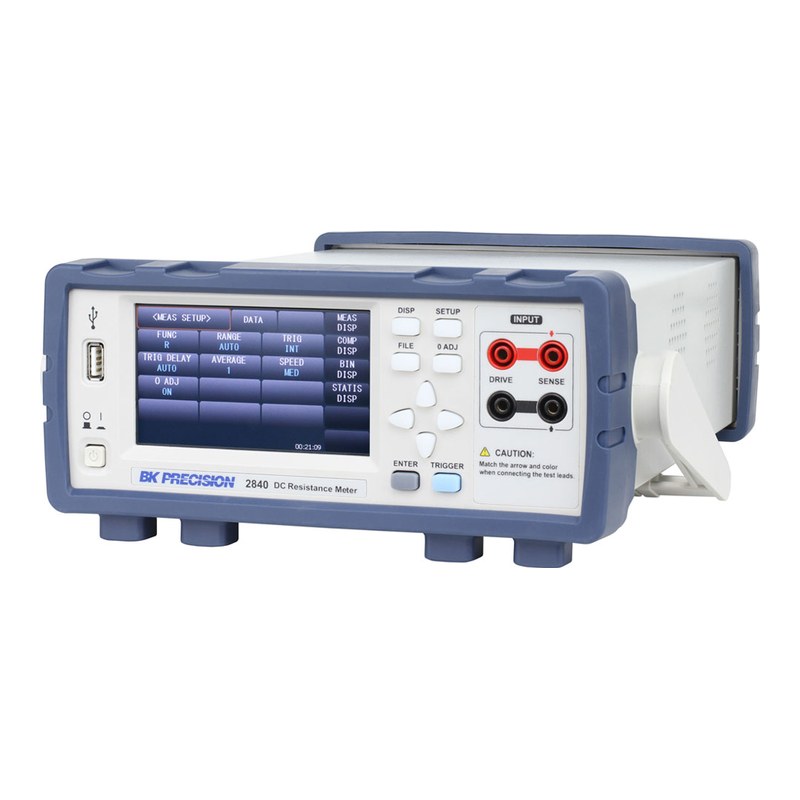

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 표시 범위 | 기본 정확도 | 표시 자릿수 | 온도 보정 | 인터페이스 |
|---|---|---|---|---|---|
| 2840 (이 상품) | 1 µΩ~20 kΩ | 0.1 % | 4½자리 | - | USB, RS-232 |
| 2841 | 0.1 µΩ~100 MΩ | 0.01 % | 5½자리 | 지원 | USB, RS-232, LAN |
이런 현장에 적합합니다
릴레이·스위치
접점 저항 측정과 양부 판정
PCB 검사
패턴 저항 측정과 단락 위치 확인
모터·변압기
권선 저항 측정
생산 라인
핸들러 연동 고속 저항 선별
2840 주요 사양
| 모델 | 2840 |
|---|---|
| 측정 기능 | R, LPR(저전력 저항) |
| 저항 레인지(LPR OFF) | 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω, 2 kΩ, 20 kΩ (7레인지 + Auto) |
| 표시 범위 | 1 µΩ~20 kΩ |
| 최소 분해능 | 1 µΩ (20 mΩ 레인지) |
| 표시 자릿수 | 4½자리 |
| 정확도(LPR OFF) | 20 mΩ: 0.1 % + 3 digits, 200 mΩ~20 kΩ: 0.1 % + 2 digits (Slow2) |
| 측정 전류 | 1 A(20 mΩ), 100 mA(200 mΩ·2 Ω), 10 mA(20 Ω), 1 mA(200 Ω), 100 µA(2 kΩ·20 kΩ) |
| 개방 단자 전압 | 0.7 V(20 mΩ~2 Ω), 3 V(20 Ω~20 kΩ) |
| LPR 모드 | 2 Ω~2 kΩ, 0.2 % + 5 digits, 개방 단자 전압 40 mV |
| 측정 시간(일반) | Fast 10 ms, Med 25 ms, Slow1 115 ms, Slow2 455 ms (표시 OFF, 표시 ON 시 +20 ms) |
| 측정 단자 | 4단자 |
| 평균·레인지·트리거 | 평균 1~255회, Auto/Manual 레인지, Internal·Manual·External·Bus 트리거 |
| 통계 기능 | AVG, MAX, MIN, OSD, SSD, Cp, Cpk |
| 비교기 | IN/HI/LO 출력, 3 BIN 분류(절대값·백분율) |
| 디스플레이 | 4.3인치 480 × 272 TFT 컬러 터치스크린 |

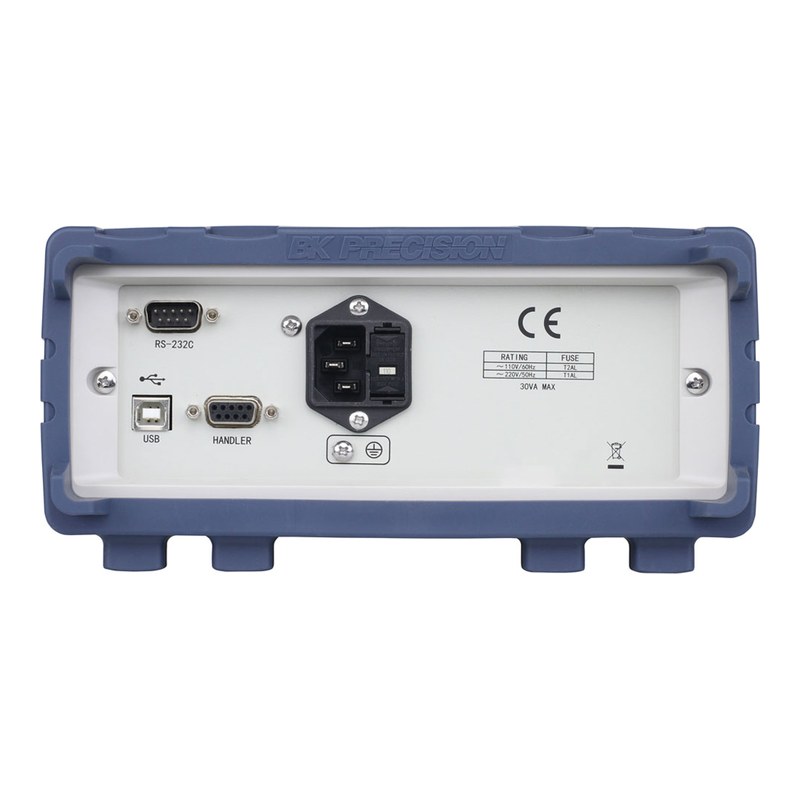

| 인터페이스 | USB(USBTMC/가상 COM), RS-232, 핸들러(9핀) |
| 저장 | 설정 30개 |
| 전원 | 110 VAC 60 Hz / 220 VAC 50 Hz, 30 VA 미만 |
| 크기(W×H×D) | 215 × 89 × 360 mm |
| 무게 | 3.9 kg |
| 기본 구성품 | AC 전원 코드, 켈빈 테스트 리드(TLDK1) |
※ 제조사 데이터시트(2840 Series Datasheet, v101226) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
