리골 RIGOL · 16채널 로직 프로브
RPL2316

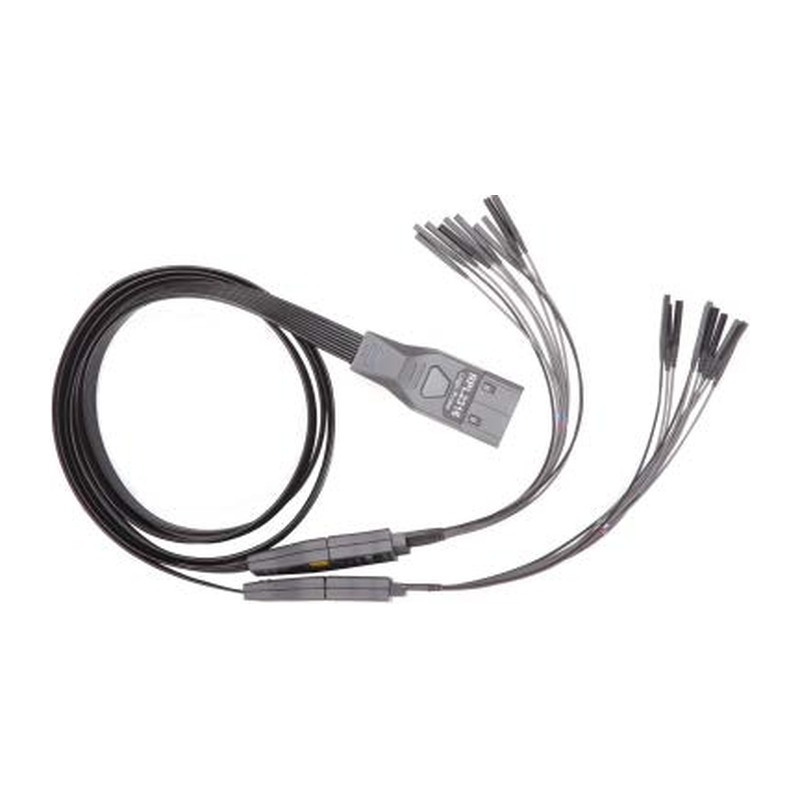

RPL2316은 MSO4000·MSO2000A 오실로스코프용 16채널 로직 프로브입니다. 16개 디지털 채널을 두 개의 헤더로 나눠 연결하고, 채널마다 색과 번호가 표시돼 있어 신호를 쉽게 구분합니다.
16 CH디지털 채널
5 ns최소 검출 펄스
±20 V임계 범위
3가지신호 연결 방법
MSO4000·MSO2000A를 위한 16채널 로직 프로브
로직 프로브를 오실로스코프 전면의 LOGIC D0-D15 단자에 연결합니다. 보드의 2열 핀에 바로 꽂거나, 리드선 또는 그래버로 신호를 연결하는 세 가지 방법을 지원합니다.
RPL2316 사용자 가이드 (중문·영문)자료실에서 보기 ›RPL2316의 독창적인 점
세 가지 연결 방법
2열 핀 헤더에 바로 꽂기, 리드선으로 연결하기, 리드선에 그래버를 달아 연결하기 중 상황에 맞게 고릅니다.
색·번호 표시
모든 채널이 색과 번호로 구분돼 있어 어떤 신호가 어느 채널인지 바로 압니다.
그룹별 임계 레벨
D0~D7과 D8~D15 그룹의 임계 레벨을 따로 정하고, 두 개의 디지털 버스를 설정할 수 있습니다.
신호 무결성
헤더마다 접지 채널 12개를 두어 기준 접지를 가까이 연결하고 신호 품질을 지킵니다.
모델 비교
사용하는 오실로스코프에 맞는 로직 프로브를 선택하세요.
| 모델 | 채널 수 | 호환 오실로스코프 | 임계 범위 | 최대 입력 전압 | 입력 임피던스 |
|---|---|---|---|---|---|
| PLA2216 | 16 | MSO5000, DHO900 | ±15 V | ±40 V 피크 | 약 101 kΩ / 8 pF |
| PLA3204 | 4 | MHO5000, DHO5000 | ±15 V | ±40 V 피크 | 100 kΩ / 약 11 pF |
| RPL2316 (이 상품) | 16 | MSO4000, MSO2000A | ±20 V | ±40 V | 101 kΩ / 약 8 pF |
이런 현장에 적합합니다
임베디드 시스템
MCU·FPGA의 GPIO, 제어 신호와 아날로그 신호를 한 화면에서 비교
직렬 버스 해석
I2C, SPI, UART 같은 디지털 버스의 타이밍 확인
병렬 버스·카운터
여러 비트의 데이터 버스와 카운터 동작 관찰
교육·실습
오실로스코프 하나로 로직 분석 실습
RPL2316 주요 사양
| 모델 | RPL2316 |
|---|---|
| 프로브 형식 | 로직 프로브 |
| 입력 채널 | 16 (헤더 2개, 헤더마다 신호 8·접지 12) |
| 임계 범위 | ±20 V |
| 임계 정확도 | ±(100 mV + 설정값의 3%) |
| 최대 전압 스윙 | ±40 V |
| 최소 전압 스윙 | 500 mV |
| 최소 검출 펄스 | 5 ns |
| 입력 임피던스 | 101 kΩ |
| 프로브 부하 | 약 8 pF |
| 케이블 길이 / 리드 길이 | 약 100 cm / 약 15 cm |
| 사용 환경 | 0 ~ 50 °C, 0 ~ 80% RH (보관 -20 ~ 60 °C) |
| 기본 구성품 | 메인 케이블 1, 로직 프로브 어댑터 2, 리드선 20(2×10), 그래버 20, 사용자 가이드(중문·영문), 소프트 케이스 |
| 호환 오실로스코프 | MSO4000, MSO2000A 시리즈 |
※ 제조사 사용자 가이드(RPL2316 User Guide, UGE20X03-1110) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
