894
BK Precision 894는 DC와 20 Hz~500 kHz 대역에서 인덕턴스, 커패시턴스, 저항을 0.05 % 기본 정확도로 측정하는 벤치형 LCR 미터입니다. AC 신호를 5 mVrms~2 Vrms로 조정하고 30 Ω 설정에서 최대 66.7 mArms까지 구동할 수 있어 대형 인덕터와 변압기 평가에도 충분합니다. ±5 V / ±50 mA 내장 DC 바이어스로 MLCC 같은 고유전율 커패시터의 전압 의존 특성까지 확인합니다.
500 kHz까지, 신호 레벨과 바이어스를 자유롭게 설정하는 정밀 LCR 미터
4.3인치 TFT 화면에 측정값, 설정값, BIN 판정 결과가 한꺼번에 표시되고 Zoom 모드로 측정값과 DUT 전압·전류를 크게 볼 수 있습니다. USB, RS-232, LAN 인터페이스와 36핀 핸들러 단자로 SCPI 원격 제어와 자동 선별 장비 연동이 가능합니다.
894/895 시리즈 데이터시트 (영문)자료실에서 보기 ›894의 특징
가변 AC 신호와 3단 출력 임피던스
5 mVrms~2 Vrms 전압 설정과 30 Ω·50 Ω·100 Ω 출력 임피던스 선택으로 부품에 맞는 시험 전류를 만듭니다. ALC 기능이 DUT에 걸리는 신호를 일정하게 유지합니다.
내장 DC 바이어스
-5 V~+5 V, -50 mA~+50 mA 바이어스를 걸어 회로 내 동작 조건을 재현하고, 바이어스를 스윕하며 용량 변화를 기록할 수 있습니다.
201포인트 리스트 스윕
주파수, AC 전압·전류, DC 바이어스를 선형 또는 로그로 스윕하고 포인트별 상·하한 판정을 적용합니다.
10단계 BIN 분류와 핸들러
9개 주 BIN, 보조 BIN, 불량 BIN으로 부품을 선별하고 결과를 36핀 핸들러 신호로 내보내 생산 라인에 바로 연결합니다.

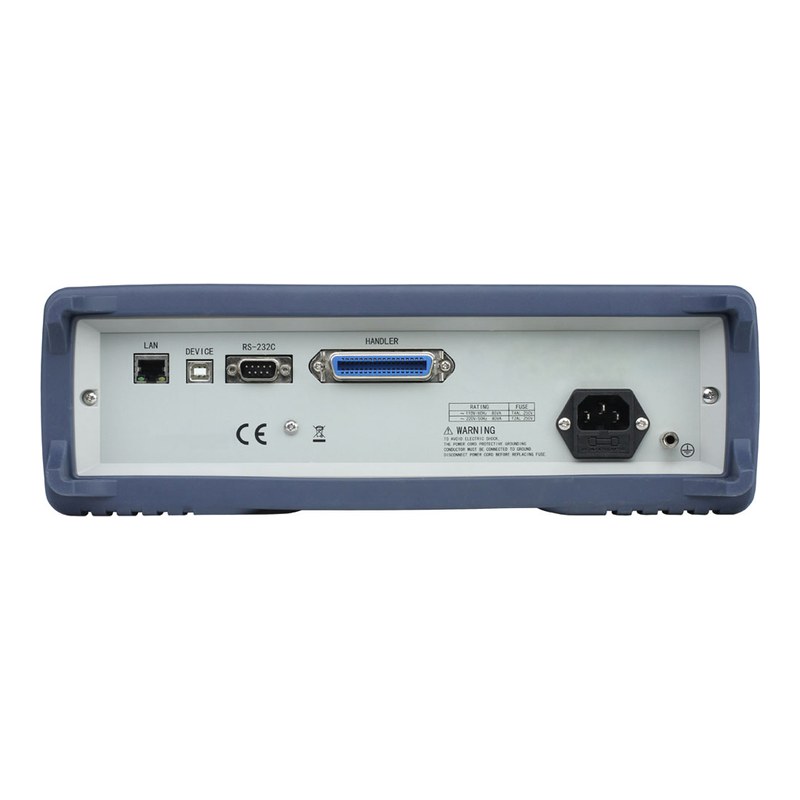

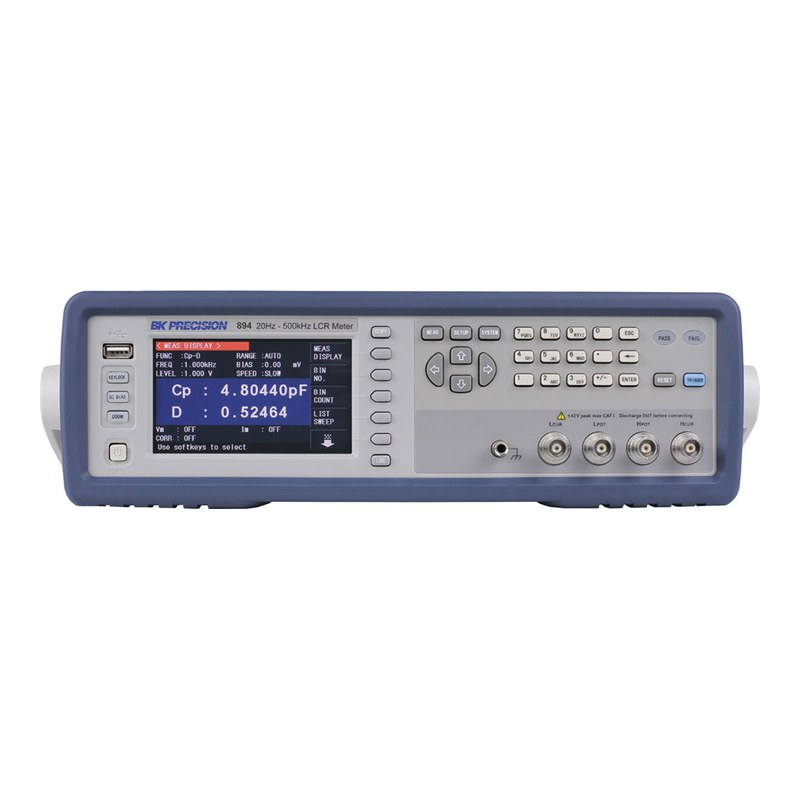

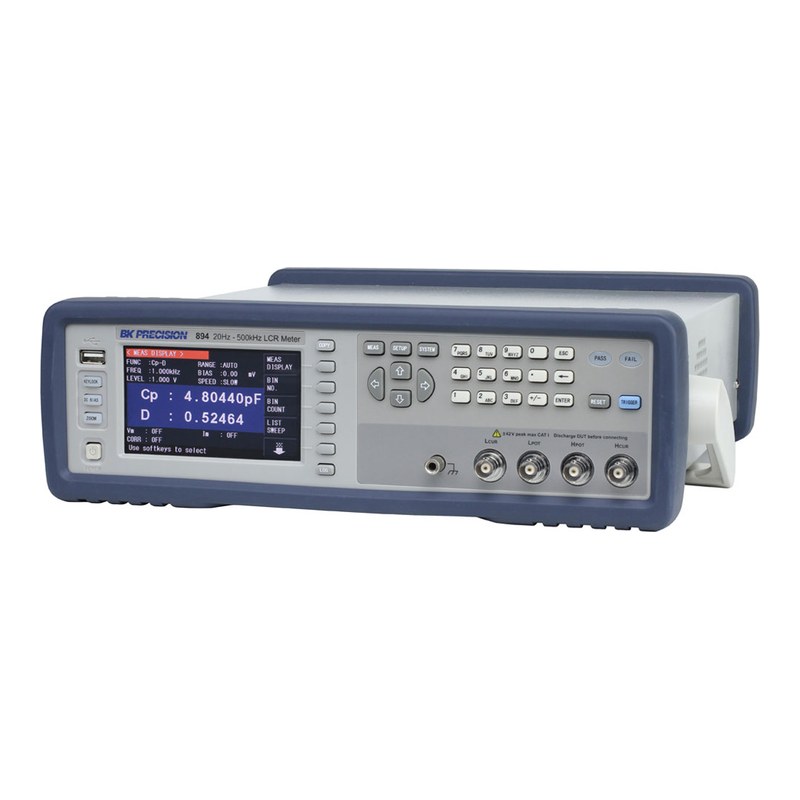

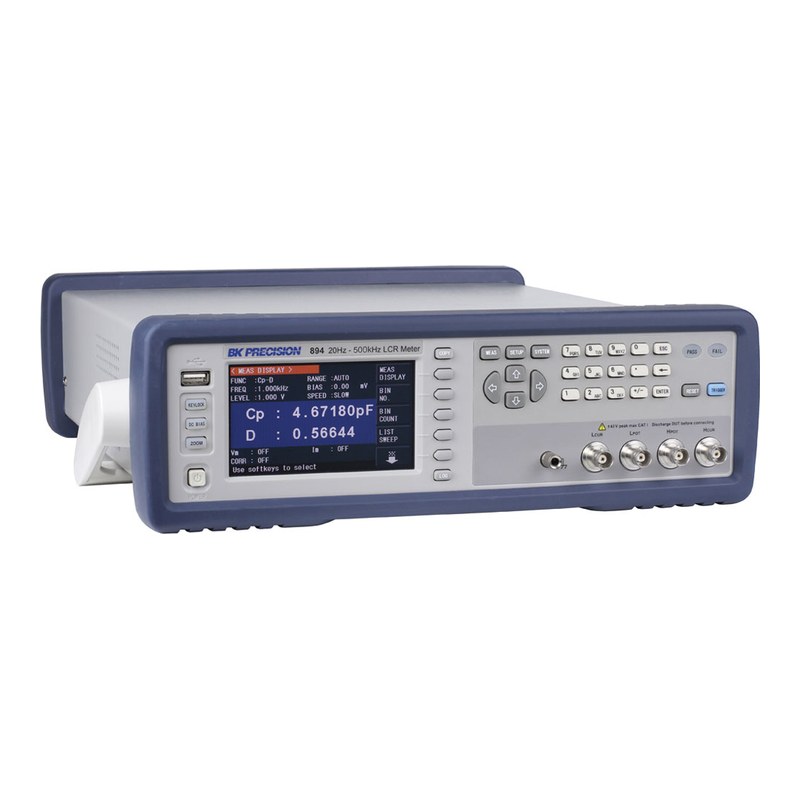

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 시험 주파수 | 기본 정확도 | AC 신호 레벨 | DC 바이어스 | 인터페이스 |
|---|---|---|---|---|---|
| 894 (이 상품) | 20 Hz~500 kHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN |
| 895 | 20 Hz~1 MHz | 0.05 % | 5 mVrms~2 Vrms | ±5 V / ±50 mA | USB, RS-232, LAN, GPIB |
이런 현장에 적합합니다
부품 R&D
인덕터·커패시터의 주파수 특성과 바이어스 특성 평가
생산 라인
13 ms 고속 측정과 핸들러 연동으로 부품 자동 선별
품질 관리
입고 부품 수입 검사와 BIN 판정
변압기 시험
옵션 TL89T1로 1·2차 인덕턴스, 권선비, 상호 인덕턴스 측정
894 주요 사양
| 모델 | 894 |
|---|---|
| 측정 파라미터 | L, C, R, G, X, Z, Y, B, θ, Q, D, DCR |
| 변압기 측정 파라미터 | L2A, L2B, N, 1/N, M (옵션 TL89T1 픽스처 필요) |
| 시험 주파수 | 20 Hz~500 kHz (분해능 0.01 Hz, 정확도 0.01 %) |
| AC 신호 전압 | 5 mVrms~2 Vrms (ALC OFF, 정확도 10 % × 설정값 ± 2 mV) |
| AC 신호 전류 | 최대 66.7 mArms (출력 임피던스 30 Ω 기준) |
| 출력 임피던스 | 30 Ω, 50 Ω, 100 Ω (± 2 %) |
| ALC(자동 레벨 제어) | 전압 10 mVrms~1 Vrms, 전류 100 µArms~10 mArms |
| DC 바이어스 | -5 V~+5 V (분해능 0.01 mV) / -50 mA~+50 mA |
| 기본 정확도 | 0.05 % |
| DCR 측정 범위 | 0.01 Ω~100 MΩ |
| 측정 속도 | Fast 13 ms, Medium 67 ms, Slow 187 ms (≥10 kHz, 표시 갱신 제외) |
| 등가 회로 | 직렬, 병렬 |
| 보정 기능 | Open / Short / Load 보정, 케이블 길이 보상 0 m·1 m |
| 리스트 스윕 | 201포인트 (주파수, AC 전압·전류, DC 바이어스 전압·전류), 선형·로그 |
| 비교기(BIN 분류) | BIN1~BIN9, OUT, 보조 BIN AUX (10단계), 카운터 0~999,999 |
| 트리거 | Internal, Manual, External, Bus |
| 저장 | 내부 40개 설정, USB 메모리에 설정·화면·측정값·스윕 로그 저장 |
| 디스플레이 | 4.3인치 TFT 컬러 LCD |
| 인터페이스 | USB(USBTMC/가상 COM), RS-232, LAN, 핸들러(36핀) |
| 전원 | 110/220 VAC ±10 %, 47~63 Hz, 최대 80 VA |
| 크기(W×H×D) | 280 × 88 × 370 mm (베젤 제외), 369 × 108 × 408 mm (베젤 포함) |
| 무게 | 5 kg |
| 안전 규격 | EN61010-1:2001 |
| 기본 구성품 | AC 전원 코드, 4선식 켈빈 클립 테스트 리드, 4단자 테스트 픽스처, 쇼팅 바 |
※ 제조사 데이터시트(894 & 895 Datasheet, v071123) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
