ROHDE & SCHWARZ · MXO 3 SERIES

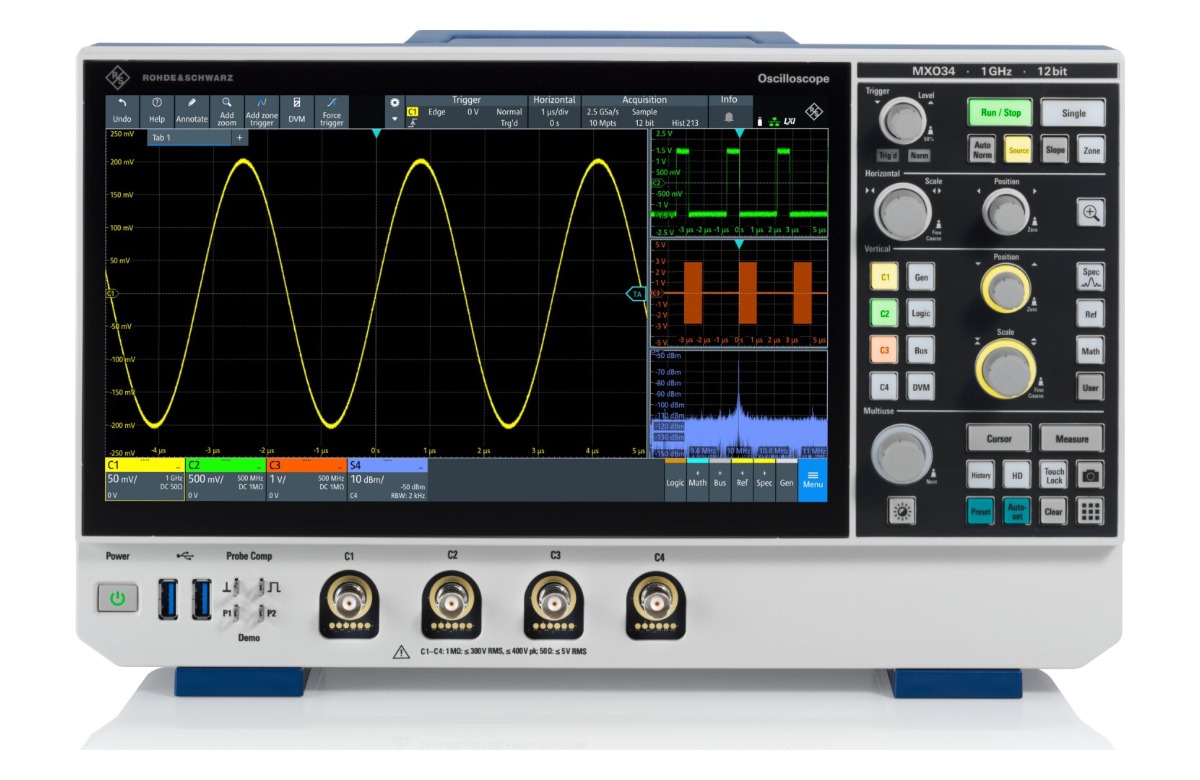

로데슈바르즈 MXO34-1000 1 GHz 디지털 오실로스코프
1 GHz · 4채널 · 12비트 ADC · 초당 450만 파형 · 125 Mpts/ch · 11.6인치 Full HD 터치 · 5U 소형
R&S MXO 3는 MXO 시리즈의 성능을 작은 5U 크기에 담은 차세대 오실로스코프입니다. 초당 450만 파형 이상의 획득 속도와 최대 99% 실시간 캡처, 50,000 FFT/s 스펙트럼 처리 속도로 이상 신호를 빠르게 찾고, 12비트 ADC(HD 모드 18비트)로 작은 신호까지 정확히 봅니다. 4채널과 8채널 모델이 있으며 11.6인치 Full HD 터치 화면을 갖췄습니다.
1 GHz 아날로그 대역폭 | > 4.5 M 파형/초 획득 | 12 bit ADC (HD 18비트) | 125 Mpts 채널당 기본 메모리 | 11.6" Full HD 터치 |
가격 안내
| 모델 | MXO34-1000 (1 GHz, 4채널) |
| 판매가 (부가세 포함) | 36,696,000원 |
| 판매가 (부가세 별도) | 33,360,000원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 채널 | 판매가 (부가세 포함) |
|---|---|---|---|
| MXO34-100 | 100 MHz | 4채널 | 10,395,000원 |
| MXO34-200 | 200 MHz | 4채널 | 11,616,000원 |
| MXO34-350 | 350 MHz | 4채널 | 21,263,000원 |
| MXO34-500 | 500 MHz | 4채널 | 29,117,000원 |
| MXO34-1000 (이 상품) | 1 GHz | 4채널 | 36,696,000원 |
| MXO38-100 | 100 MHz | 8채널 | 24,266,000원 |
| MXO38-200 | 200 MHz | 8채널 | 34,947,000원 |
| MXO38-350 | 350 MHz | 8채널 | 44,649,000원 |
| MXO38-500 | 500 MHz | 8채널 | 52,415,000원 |
| MXO38-1000 | 1 GHz | 8채널 | 69,883,000원 |
※ 대역폭(채널 구성)마다 별도 상품으로 등록되어 있습니다. 구입 후에도 라이선스로 대역폭을 올릴 수 있습니다.
MXO34-1000의 특징

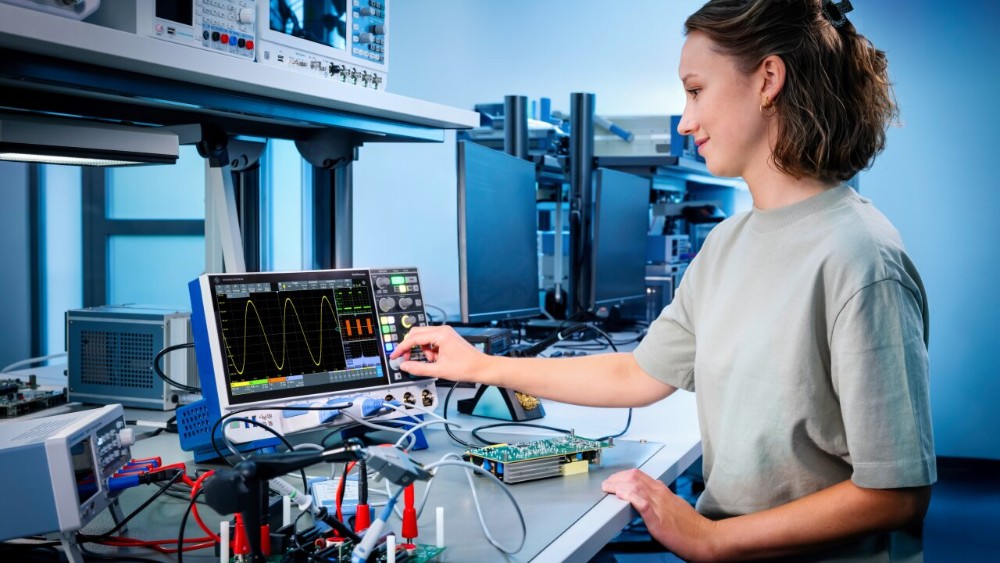

01 · 빠른 속도 초당 450만 파형 이상 획득 MXO-EP 처리 ASIC으로 최대 99% 실시간 캡처를 구현해 드물게 나타나는 글리치와 이상 신호를 즉시 화면에 보여 줍니다. |  |
 | 02 · 정밀성 12비트 ADC, HD 모드 18비트 모든 샘플링 속도에서 성능 저하 없이 12비트 수직 분해능을 유지하고, HD 모드에서는 최대 18비트로 높여 작은 신호 변화를 놓치지 않습니다. |

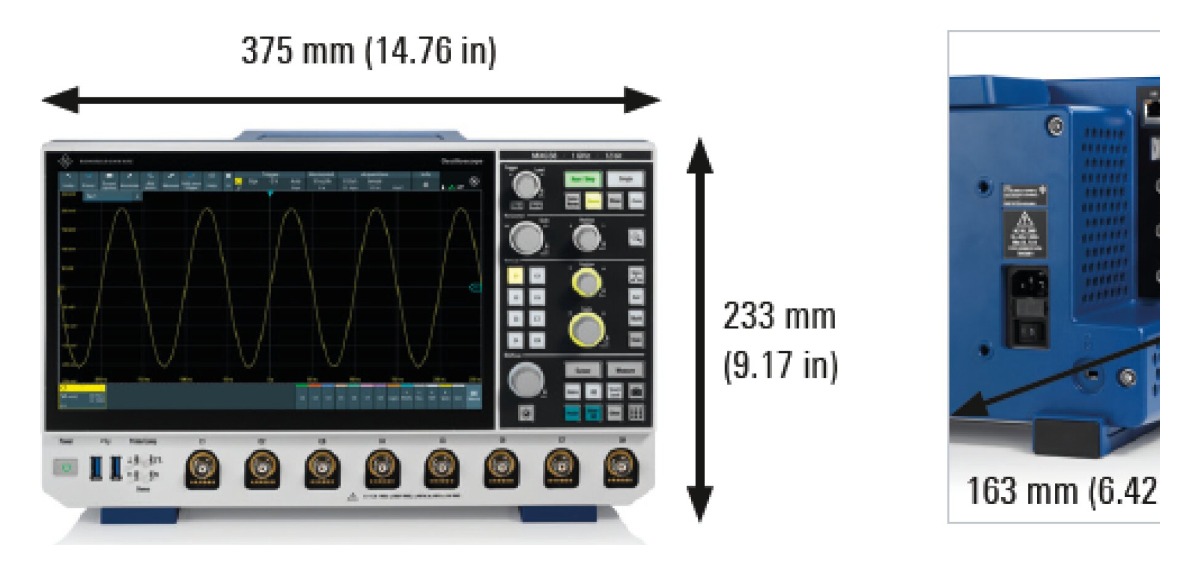

03 · 초소형 5U 크기에 담은 8채널 폭 375 mm, 높이 233 mm, 깊이 163 mm의 작은 크기로 책상 공간을 넉넉히 남깁니다. VESA 마운트로 벽이나 암에 설치할 수도 있습니다. |  |
 | 04 · 정밀 트리거 0.0001 div 감도의 디지털 트리거 전 대역에서 최소 0.0001 div의 트리거 감도를 제공하는 디지털 트리거로 큰 신호 위의 아주 작은 이벤트에도 정확히 트리거합니다. |
05 · 스펙트럼 50,000 FFT/s 고속 스펙트럼 분석 중심 주파수/스팬, 시작/정지, RBW 등 스펙트럼 분석기와 같은 방식으로 주파수 영역을 다룹니다. 시간 영역과 주파수 영역을 독립적으로 제어합니다. |  |

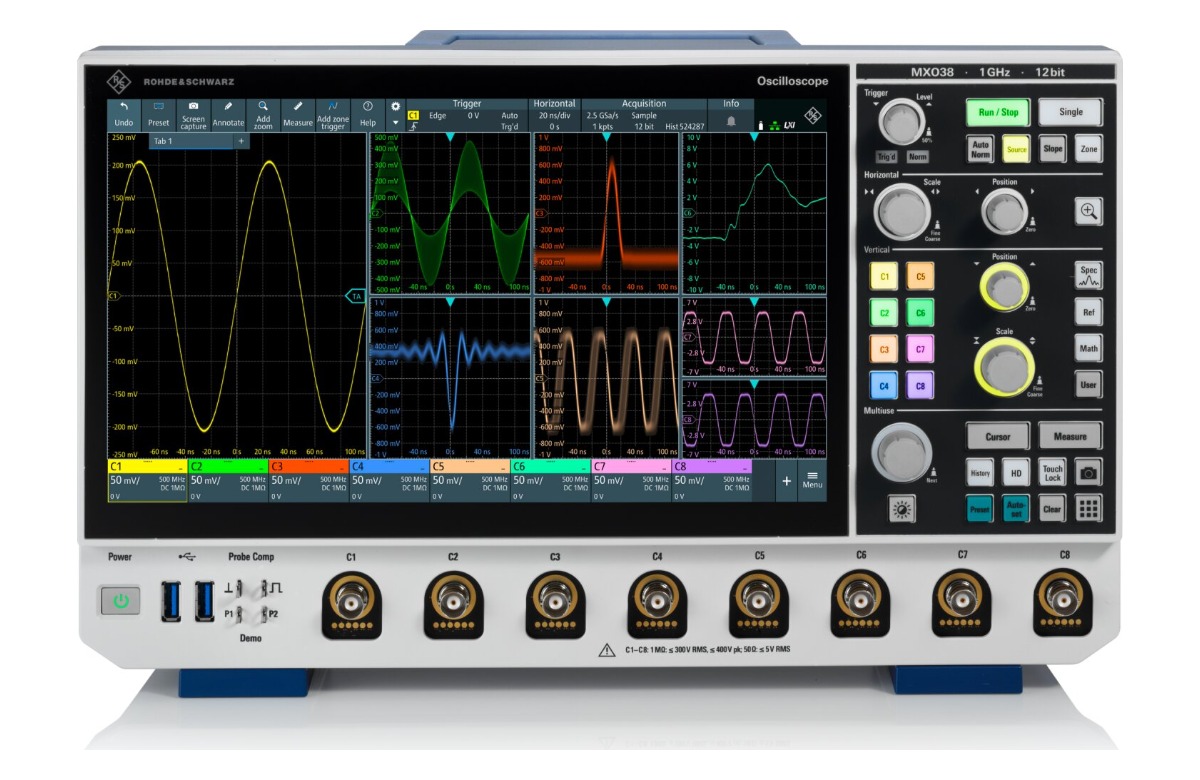

 | 06 · 존 트리거 8채널과 존 트리거로 넓어진 분석 화면에 영역을 그려 트리거하는 존 트리거를 아날로그·스펙트럼·연산 파형에 모두 적용합니다. 8채널 모델은 다상 전원과 여러 제어 신호를 한 화면에서 함께 봅니다. |
주요 사양
| 모델 | MXO34-1000 (R&S MXO 3) |
| 대역폭 | 1 GHz |
| 아날로그 채널 | 4채널 (MXO34) / 8채널 (MXO38) |
| 최대 샘플링 속도 | 5 GSa/s, 모든 채널 동시 사용 시 2.5 GSa/s |
| 메모리 | 채널당 125 Mpts 기본, 옵션 MXO3-B105로 최대 500 Mpts |
| 히스토리 세그먼트 | 10,000 세그먼트 (옵션 시 최대 100만) |
| 수직 분해능 | 12비트 ADC, HD 모드 최대 18비트 |
| 입력 감도 | 1 mV/div ~ 10 V/div (1 MΩ, 전 대역) |
| 파형 획득 속도 | 4,500,000 wfm/s 이상 |
| 타임베이스 | 200 ps/div ~ 10,000 s/div |
| 트리거 | Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state, 존 트리거, 감도 0.0001 div |
| 자동 측정 | 40종 이상 |
| MSO (옵션) | 디지털 16채널, 5 GSa/s |
| 디스플레이 | 11.6인치 멀티터치, 1920 × 1080 (Full HD) |
| 크기 (W×H×D) | 375 × 233 × 163 mm |
| 무게 | 4.0 kg |
※ 사양은 로데슈바르즈 공식 자료(R&S MXO 3 제품 페이지·브로셔) 기준이며, 세부 수치는 구성과 측정 조건에 따라 다를 수 있습니다.
옵션 및 액세서리
| 기타 옵션·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| MXO3-B1 | MSO 디지털 16채널 옵션 |
| MXO3-B6 | 임의 파형 발생기 |
| MXO3-B105 | 메모리 업그레이드 (채널당 최대 500 Mpts) |
| 직렬 프로토콜·파워 분석 옵션 | I²C/SPI/UART, CAN/LIN, ARINC 429, MIL-STD-1553 등 |
| 대역폭 업그레이드 | 구입 후 라이선스로 상위 대역폭 업그레이드 |
기본 구성품
| 기본 구성품 | 채널당 500 MHz 10:1 패시브 프로브, 액세서리 백, 퀵 스타트 가이드, 전원 코드 |
| 보증 | 로데슈바르즈 표준 보증 (연장 보증·교정 플랜은 견적 문의) |
Rohde & Schwarz 공식 제품 · 티엠웨이 (주문생산품 4주)
