DML202
BK Precision DML202는 채널당 80 V / 20 A / 200 W, 합계 400 W를 흡수하는 DML 시리즈 듀얼 채널 부하 모듈입니다. DML102와 같은 전류 레인지에 채널당 전력을 두 배로 늘려, 출력 전력이 큰 다출력 전원도 한 모듈로 시험할 수 있습니다. DML001 메인프레임에 두 개를 장착하면 4채널 800 W 구성이 됩니다.
채널당 200 W, 듀얼 채널 400 W 고전력 모듈
DML001 메인프레임에 장착하면 전면 패널에서 두 채널을 각각 독립적으로 설정하고 측정합니다. 메인프레임의 LAN, USB, RS232, GPIB 인터페이스로 SCPI 원격 제어와 운영 소프트웨어 사용이 가능합니다.
DML 시리즈 데이터시트 (영문)자료실에서 보기 ›DML202의 특징
채널당 200 W
두 채널이 각각 0~80 V, 0~20 A, 200 W로 동작해 모듈 하나로 합계 400 W를 처리합니다.
4채널 800 W 시스템
DML202 두 개를 DML001에 장착하면 메인프레임 최대치인 4채널 800 W 구성을 만들 수 있습니다.
배터리 동시 방전
채널별로 배터리를 연결해 전압·시간 정지 조건으로 방전하고 Ah, Wh를 표시합니다.
트랜지언트 25 kHz
연속, 펄스, 토글 트랜지언트를 CC 모드 최대 25 kHz로 실행해 전원 과도 특성을 확인합니다.

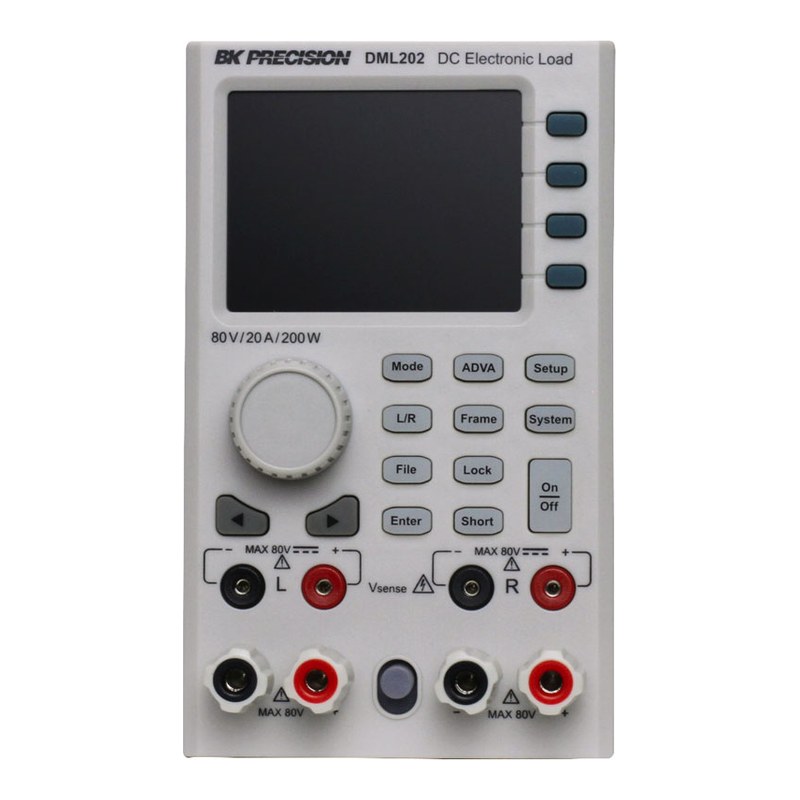

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 전압 | 전류 | 전력 | 채널 |
|---|---|---|---|---|---|
| DML001 | 2슬롯 메인프레임 | - | 최대 160 A(병렬) | 최대 800 W | 최대 4CH |
| DML102 | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 100 W + 100 W | 2CH |
| DML200 | 단일 채널 모듈 | 0~80 V | 0~40 A | 200 W | 1CH |
| DML202 (이 상품) | 듀얼 채널 모듈 | 0~80 V | 0~20 A/CH | 200 W + 200 W | 2CH |
| DML301 | 단일 채널 모듈 | 0~80 V | 0~60 A | 300 W | 1CH |
| DML400 | 단일 채널 모듈 | 0~80 V | 0~80 A | 400 W | 1CH |
이런 현장에 적합합니다
다출력 전원 평가
출력별 전력이 큰 2출력 전원공급기 동시 시험
배터리 팩 방전
여러 배터리를 채널별로 동시에 방전 시험
충전기 출력 검증
충전기·어댑터 출력의 정격 부하 시험
생산 시험
4채널 구성으로 여러 제품을 병행 시험
DML202 주요 사양
| 모델 | DML202 |
|---|---|
| 구분 | 듀얼 채널 DC 전자로드 모듈 (DML001 메인프레임 장착) |
| 채널 수 | 2 |
| 입력 전압 | 0~80 V |
| 입력 전류 (채널당) | 0~20 A |
| 입력 전력 | 200 W / 200 W (채널당 200 W, 합계 400 W) |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| CC 레인지 | Low 0~0.2 A / Med 0~2 A / High 0~20 A |
| CC 설정 분해능 / 정확도 | 0.01 mA / 0.1 mA / 1 mA, ±(0.1% + 0.1% F.S.) |
| CV 레인지 | Low 0~6 V / Med 0~16 V / High 0~80 V |
| CV 설정 분해능 / 정확도 | 0.1 mV / 1 mV / 1 mV, ±(0.05% + 0.1% F.S.) |
| CR 레인지 | Low 0.04 Ω~80 Ω / Med 1.4 Ω~2.9 kΩ / High 6 Ω~12 kΩ |
| CR 분해능 / 정확도 | 0.1 Ω, 설정값의 ±1% (전류가 레인지의 5% 초과 시) |
| CW 레인지 (채널당) | Low 4 W / Med 20 W / High 200 W |
| CW 분해능 / 정확도 | 2 mW / 20 mW / 200 mW, 설정값의 ±1% |
| 최소 동작 전압 | 0.5 V (20 A에서) |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, T1·T2 20 µs~10 ms, 최소 동작 전압 1.5 V |
| 슬루율 (일반값) | Low 0.00004~0.02 A/µs / Med 0.0004~0.2 A/µs / High 0.004~2 A/µs, 최소 상승 시간 10 µs |
| 전압 측정 | 분해능 2 mV / 3 mV / 4 mV, 정확도 ±(0.025% + 0.01% F.S.) (High: ±(0.01% + 0.025% F.S.)) |
| 전류 측정 | 분해능 0.004 mA / 0.04 mA / 0.4 mA, 정확도 ±(0.05% + 0.05% F.S.) |
| 전력 측정 레인지 | Low 30 W / Med 60 W / High 200 W, 정확도 ±(0.1% + 0.1% F.S.) |
| 보호 기능 | OCP, OVP, OPP, OTP, UVP, 역극성 보호 |
| 인터페이스 | DML001 메인프레임 경유 USB, LAN, RS232, GPIB (SCPI) |
| 크기 (W x H x D) | 85 x 142 x 550 mm |
| 무게 | 4.2 kg |
| 사용 온도 | 0 °C ~ 50 °C |
※ 제조사 데이터시트(DML Series Datasheet v060126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
