8551
BK Precision 8551은 2U 하프랙 크기에 150 V, 60 A, 350 W를 담은 고밀도 프로그래머블 DC 전자로드입니다. 8550보다 전류와 전력이 두 배이고 슬루율도 최대 3 A/µs로 빨라, 대전류 DC-DC 컨버터와 전원공급기의 과도 응답 시험에 적합합니다.
하프랙에 350 W·60 A, 고밀도 8550 시리즈 상위 모델
4.3인치 LCD와 기능 키로 전면에서 조작하고, 전면 리모트 센스 단자로 테스트 리드 전압 강하를 보상합니다. RS-232로 PC 소프트웨어를, 핸들러 포트로 생산 설비를 연결하며 전면 USB 메모리에 측정 데이터를 기록합니다.
8550 시리즈 데이터시트 (영문)자료실에서 보기 ›8551의 특징
350 W 고전력 밀도
213 mm 폭 하프랙 본체에서 최대 350 W, 60 A까지 부하를 걸 수 있습니다.
최대 3 A/µs 슬루율
슬루율을 1.2 A/ms~3 A/µs 범위로 조정해 전원의 과도 응답을 정밀하게 평가합니다.
넓은 CR 레인지
0.03 Ω~20 kΩ 정저항 범위로 저저항 대전류부터 고저항 소전류 조건까지 다룹니다.
보호 시험 모드
OCP·OVP·OPP 시험 모드로 전원공급기의 보호 기능 동작을 검증합니다.

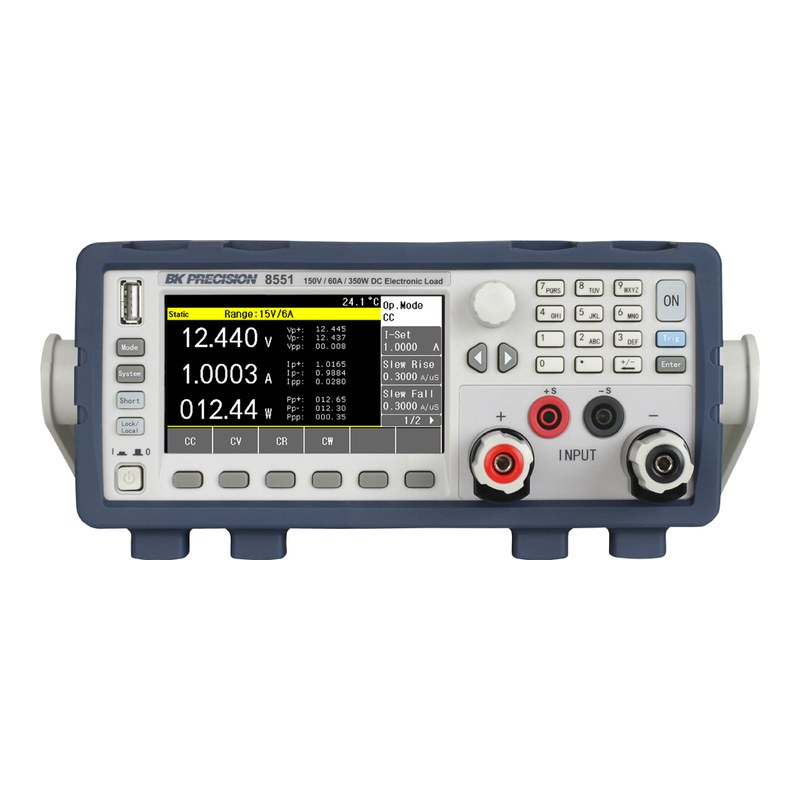

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 인터페이스 |
|---|---|---|---|---|---|
| 8550 | 0~150 V | 0~30 A | 175 W | 1.5 V @ 30 A | RS-232, 핸들러 |
| 8551 (이 상품) | 0~150 V | 0~60 A | 350 W | 1.5 V @ 60 A | RS-232, 핸들러 |
이런 현장에 적합합니다
DC-DC 컨버터 평가
60 A급 POL·컨버터의 과도 응답·레귤레이션 시험
전원공급기 생산 검사
핸들러 연동 자동 시험으로 출하 검사
배터리 방전 시험
Ah·Wh 측정과 정지 조건 기반 방전
연료전지·태양전지
60 A에서 1.5 V까지 저전압 소스 시험
8551 주요 사양
| 모델 | 8551 |
|---|---|
| 입력 전압 | 0~150 V |
| 입력 전류 (Low / High) | 0~6 A / 0~60 A |
| 최대 입력 전력 | 350 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.15 V @ 6 A / 1.5 V @ 60 A |
| CV 레인지 / 분해능 | 0~15 V / 0~150 V, 0.2 mV / 2 mV |
| CV 정확도 | ±(0.05% + 0.05% FS) |
| CC 레인지 / 분해능 | 0~6 A / 0~60 A, 0.1 mA / 1 mA |
| CC 정확도 | ±(0.05% + 0.05% FS) |
| CR 레인지 / 정확도 | 0.03 Ω~20 kΩ (분해능 0.1 Ω), 정확도 0.1% + 0.00031 S (3200 Ω) (I > 10% 레인지) |
| CW 레인지 / 분해능 / 정확도 | 0~350 W / 10 mW / ±(0.5% + 0.1% FS) |
| 트랜지언트 T1·T2 (CC) | 100 µs~60 s (분해능 2 µs, 정확도 1 µs + 100 ppm) |
| 슬루율 | 1.2 A/ms~3 A/µs |
| 전압 측정 | 0~15 V / 0~150 V, 분해능 1 mV / 10 mV, ±(0.08% + 0.05% FS) |
| 전류 측정 | 0~6 A / 0~60 A, 분해능 0.1 mA / 1 mA, ±(0.08% + 0.05% FS) |
| 리플 측정 (Vpp/Ipp/Ppp) | 대역폭 250 kHz, 정확도 0.1% (typical) |
| 보호 기능 | OVP, OCP, OPP, 원격 역전압(RRV), 키 잠금 |
| 시험 기능 | 리스트(최대 100스텝, 10개 파일), 자동 시험(최대 100 시퀀스), 배터리 방전, 스윕·부하 레귤레이션·보호 시험 |
| 인터페이스 | RS-232, 핸들러, 전면 USB 호스트(데이터 기록·설정 저장) |
| 디스플레이 | 4.3인치 LCD |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz ±5%, 50 VA 미만 |
| 크기 (W × H × D) | 213 × 88 × 390 mm (2U 하프랙) |
| 무게 | 4.8 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(8550 Series Datasheet v053024) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
