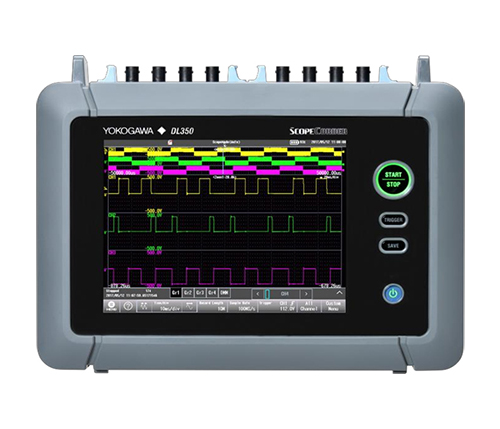

DL350Portable ScopeCorder
A4 크기 3.9kg의 소형 경량 본체에 입력 모듈 2개를 장착하는 포터블 스코프코더입니다. 3시간 배터리 구동, 내진동성(JIS D1601 준거), 8.4인치 터치스크린으로 차량 탑재 계측부터 현장 유지보수까지 폭넓게 씁니다.
들고 다니며 정확하게 측정하는
소형 스코프코더
스코프코더는 오실로스코프의 사용성과 다채널 데이터 레코더를 합친 모듈식 계측기입니다. DL350은 스코프코더 시리즈와 공통인 플러그인 모듈로 전압, 전류, 가속도, 변형, 온도, 주파수, 로직, CAN/CAN FD/LIN/SENT 통신 데이터까지 1대로 복합 계측합니다.
DL350 카탈로그 · 도면 보기자료실에서 다운로드 ▶DL350의 강점
휴대성, 기능성, 조작성을 한 대에 담았습니다.
휴대성
A4 사이즈 3.9kg의 소형 경량 바디와 3시간 배터리 구동으로 어디서든 측정합니다. AC/DC 전원과 배터리의 3웨이 전원을 지원합니다.
기능성
대용량 고속 내장 메모리와 SD 카드로 장시간 기록하고, 고급 트리거로 신호를 확실히 포착합니다.
조작성
터치스크린으로 직관적으로 조작하고 스코프 모드와 메모리 레코더 모드 2가지 조작 모드를 갖췄습니다.

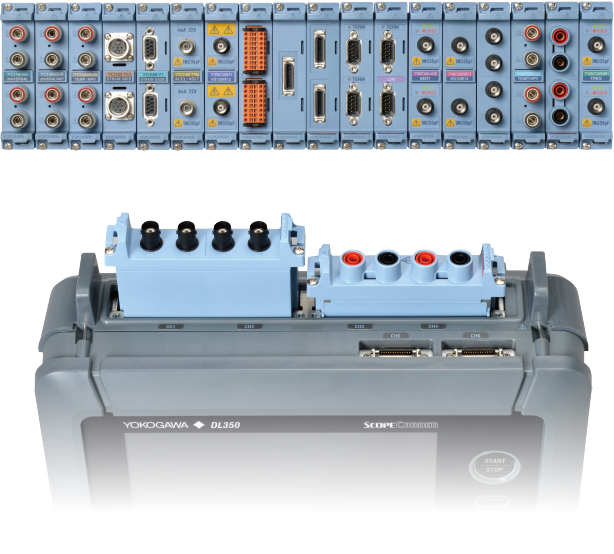

복합 계측을 하나의 유닛으로
18종류의 플러그인 모듈을 2개까지 장착해 고속·고정밀 전압, 전류, 온도, 변형, 가속도, 차량 시리얼 통신 데이터 등 다양한 신호를 1대로 측정합니다. 모듈 사이와 채널 사이는 절연되어 폭넓은 측정 대상에 쓸 수 있습니다.

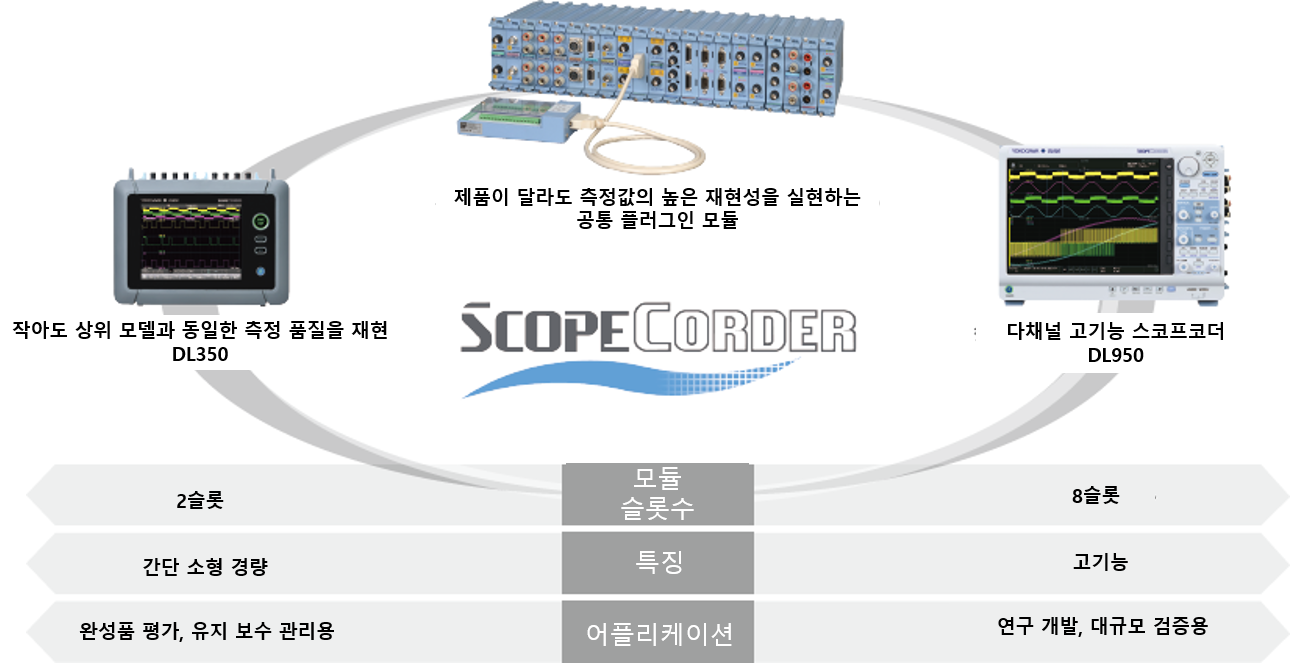

DL950과 공통 모듈
같은 시리즈 상위 기종 DL950과 모듈 사양이 공통입니다(일부 모듈 제외). 개발 단계의 측정 품질, 완성품 평가, 현장 유지보수에서 기기가 달라도 같은 모듈로 데이터 차이를 줄입니다.
두 가지 측정 모드와 터치 조작

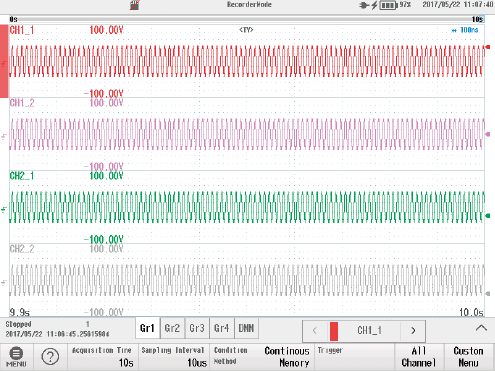

메모리 레코더 모드
로거나 레코더처럼 장시간 연속 파형을 기록하기에 알맞습니다. 샘플링 간격과 기록 시간을 설정해 기록합니다.

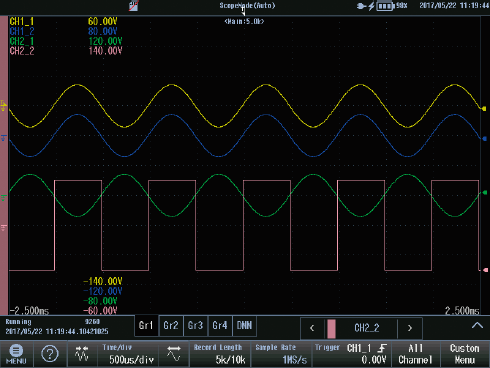

스코프 모드
오실로스코프처럼 고속 신호와 반복 파형 측정에 알맞습니다. 시간 범위(T/Div)와 샘플링 점수에 따라 트리거가 걸릴 때마다 파형을 기록합니다.

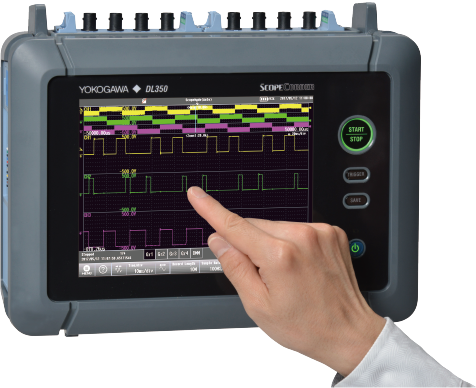

8.4인치 터치스크린 · 내장 매뉴얼
노이즈 환경에 강한 8.4형 감압식 터치 패널을 채용했습니다. 모터 근처에서도 오동작이 적고 스타일러스 펜이나 장갑을 낀 채로도 조작합니다. 전자 매뉴얼이 내장되어 있습니다.
터치는 탭, 스와이프, 핀치 인/아웃으로 설정 변경, 파형 확대, 표시 위치 이동을 합니다. 한 번에 최대 1,000장까지 트리거 기록을 저장하는 히스토리 메모리로 지난 파형을 되돌려 볼 수 있습니다.
트리거 · 해석 · 연동
풍부한 트리거

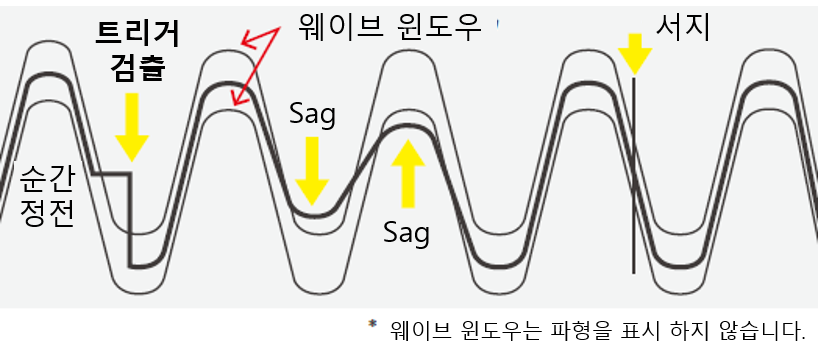

심플 트리거에 더해 주기, 펄스 폭, 채널 간 복합 조건의 Enhanced 트리거를 갖췄습니다. Wave Window 트리거는 순간 정전, 새그, 서지처럼 일반 트리거로 잡기 어려운 전원 품질 저하를 감지합니다.

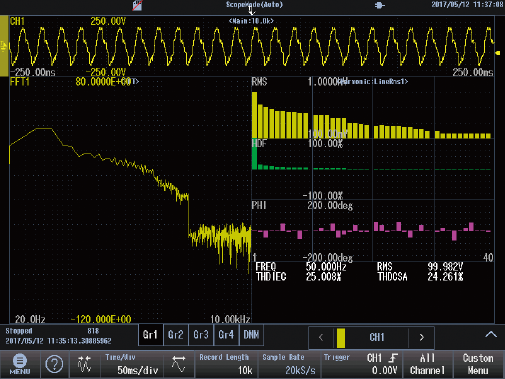

FFT · 고조파 해석
FFT 해석과 최대 40차 고조파 분석, 단상·3상 전력 평가로 전원 품질을 검증합니다.

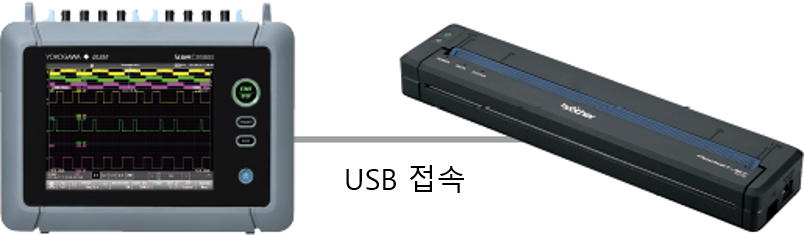

USB 프린터 출력
USB로 모바일 프린터를 연결해 현장에서 바로 화면을 인쇄합니다.

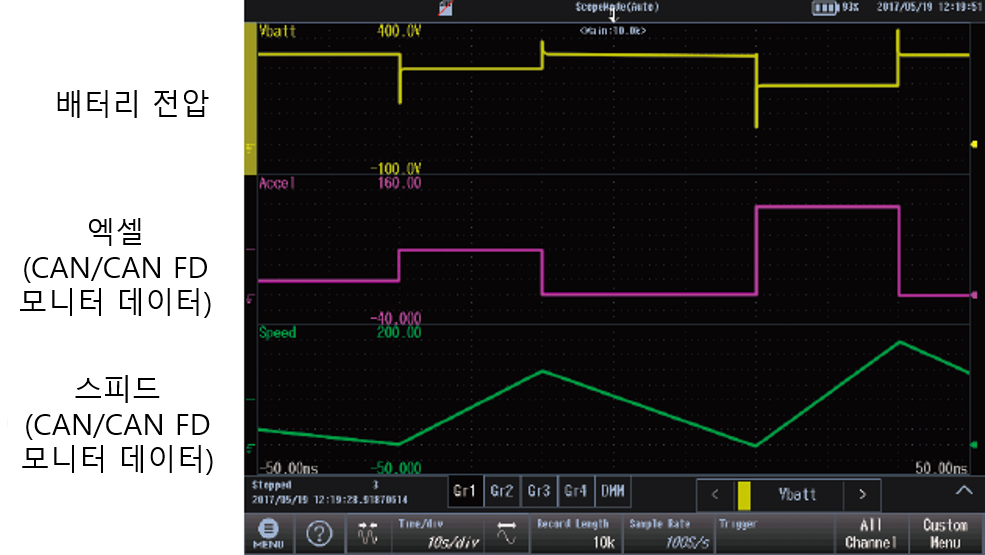

차량 통신 데이터 트렌드 측정 (/VE)
CAN/CAN FD/LIN/SENT 시리얼 통신 데이터를 파형으로 표시해 배터리 전압, 엑셀, 스피드 같은 신호와 함께 트렌드를 측정합니다. 차량용 에디션(/VE) 옵션이 필요합니다.

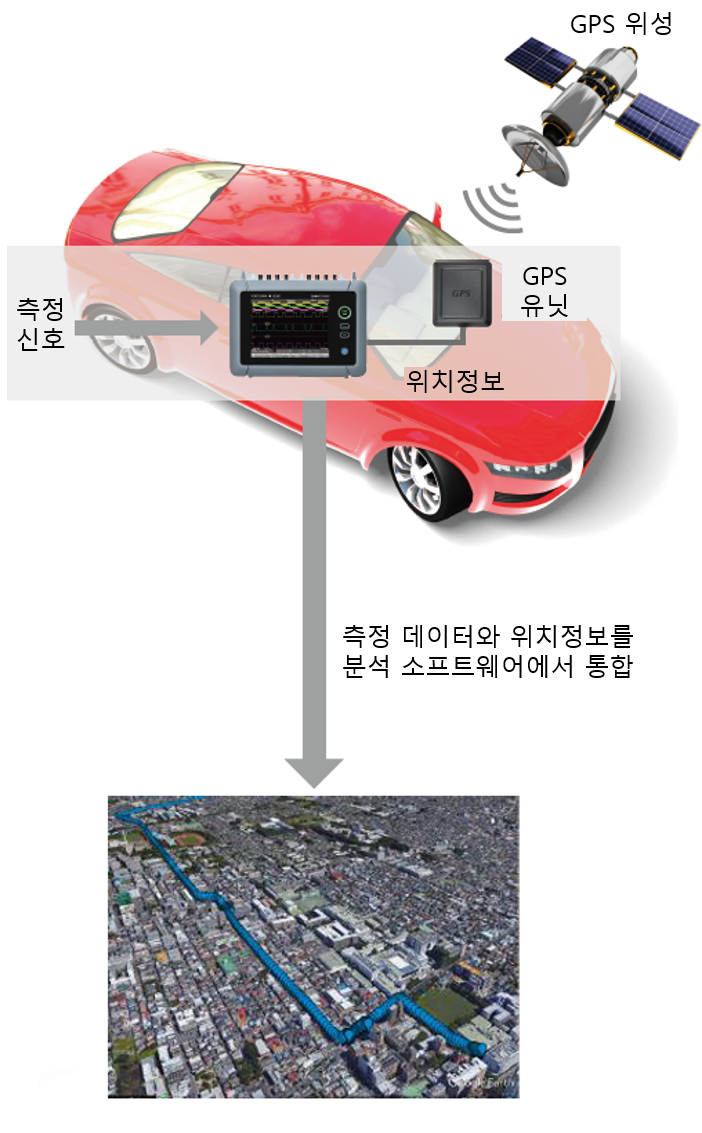

GPS 연동 측정
GPS 유닛(720940)으로 측정 데이터에 위치 정보를 더하고 분석 소프트웨어에서 통합해 차량 시험 결과를 지도와 함께 확인합니다.
주요 사양
| 입력 모듈 | 2슬롯, 플러그인 모듈 18종류 (절연 최대 8ch + 16ch 로직 입력 표준) |
|---|---|
| 최대 샘플 속도 | 100MS/s (720211 모듈), 절연 1000V 전압 측정 |
| 내장 메모리 | 모듈당 최대 100M 포인트 (내장 고속 메모리 합계 200M 포인트)와 SD 카드 직접 기록 |
| SD 카드 기록 | 최단 1μs 간격의 고속 기록부터 최장 200ms 간격 50일의 장기간 측정까지 (사용하는 SD 카드에 따라 다름) |
| 디스플레이 | 8.4인치 감압식 터치스크린 |
| 조작 모드 | 스코프 모드, 메모리 레코더 모드 |
| 히스토리 메모리 | 최대 1,000회 트리거 기록 |
| 전원 | AC 100~240V, DC 10~30V, 배터리 3시간 (/EB 옵션) |
| 크기 · 무게 | A4 사이즈, 약 3.9kg |
| 내환경성 | 내진동 규격 JIS D1601 준거 |
| 시리얼 버스 | CAN/CAN FD/LIN/SENT 트렌드 측정 (/VE 옵션) |
| 보증 | 3년 보증 |
상세 사양과 모듈 호환표는 카탈로그와 모듈 카탈로그를 참고하세요. 한국어 메뉴·패널(-HK) 기준 모델입니다.
옵션 · 모듈 및 납기 안내 · 본체에는 입력 모듈, AC 어댑터, 배터리 팩이 포함되지 않으니 필요한 모듈과 액세서리를 아래 추가상품에서 선택해 함께 주문하세요. 배터리 충전에는 AC 어댑터(720921)가, 배터리 팩(739883) 사용에는 배터리 팩 커버(720923)가 필요하고 두 가지는 /EB 옵션에 포함됩니다. 720221 모듈은 스캐너 박스(701953)가, CAN/CAN FD/LIN/SENT 모듈은 /VE 옵션이 필요합니다. 720241, 720242 모듈과 프로브는 별도 견적문의로 안내해 드립니다. 주문생산품으로 납기 약 6주가 걸립니다.
