8622
BK Precision 8622는 최대 500 V, 100 A, 2500 W를 처리하는 3U 고전압 대출력 DC 전자로드입니다. 3 V에서 100 A 풀 스케일 동작과 50 V/500 V 전압 레인지를 갖춰 고전압 배터리 팩, EV 충전기 출력, 산업용 고전압 전원 시험에 적합하며, GPIB가 기본 탑재되어 있습니다.
500 V·2500 W 고전압 대출력 소스 평가용 전자로드
전면 키패드·노브로 CC/CV/CR/CW 값을 설정하고 리스트 모드와 자동 테스트 모드로 시험을 자동화합니다. USB·RS-232·GPIB 원격 제어와 0~10 V 아날로그 전류 제어를 지원합니다.
8600 시리즈 데이터시트 (영문)자료실에서 보기 ›8622의 특징
CC/CV/CR/CW 4가지 동작 모드
정전류·정전압·정저항·정전력 모드를 지원하며, CR 레인지는 Low 0.03 Ω~10 Ω, High 10 Ω~7.5 kΩ입니다.
500 V 고전압 입력
Low 50 V / High 500 V 두 전압 레인지로 고전압 소스를 2500 W까지 시험합니다.
최대 25 kHz 다이내믹 모드
CC 모드에서 두 부하 레벨을 주기적으로 전환하며, 슬루율은 Low 0.001~0.1 A/µs / High 0.01~1 A/µs로 조정합니다.
USB·RS-232·GPIB 인터페이스
SCPI 명령과 USBTMC를 지원해 PC 소프트웨어나 GPIB 기반 자동 시험 시스템에서 원격 제어합니다.

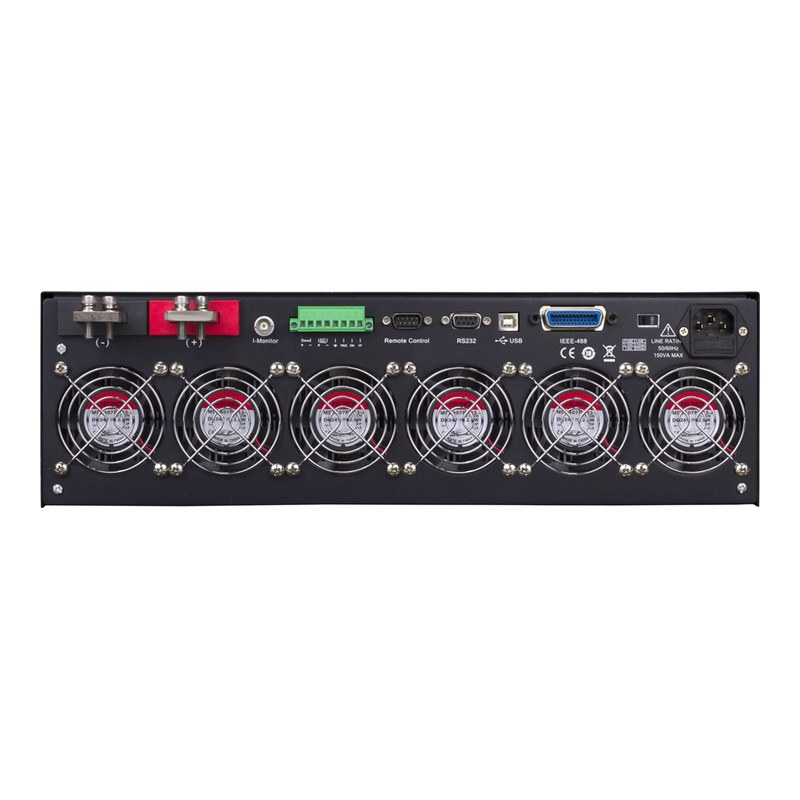

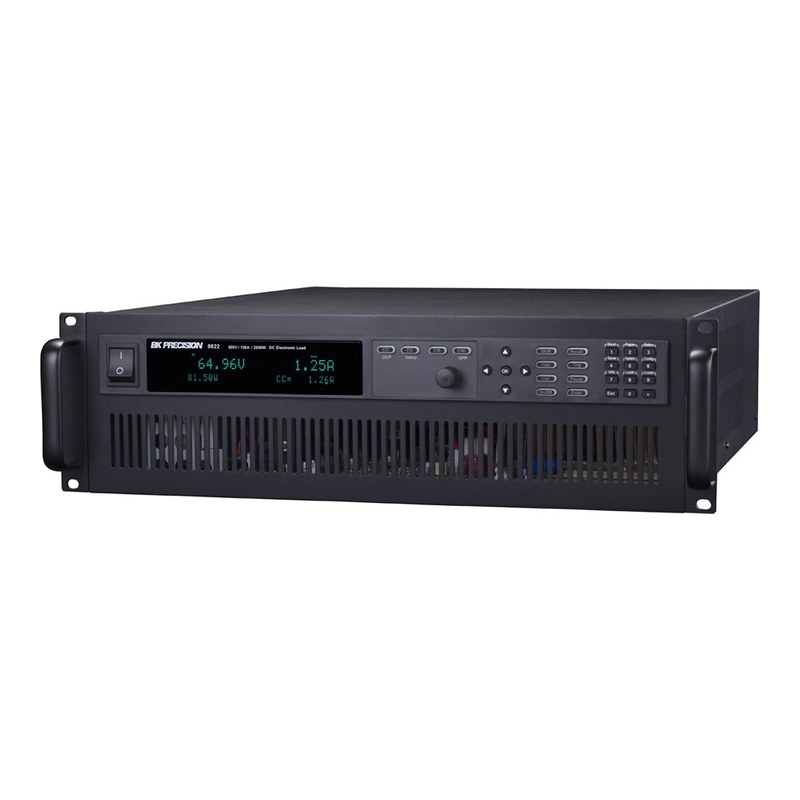

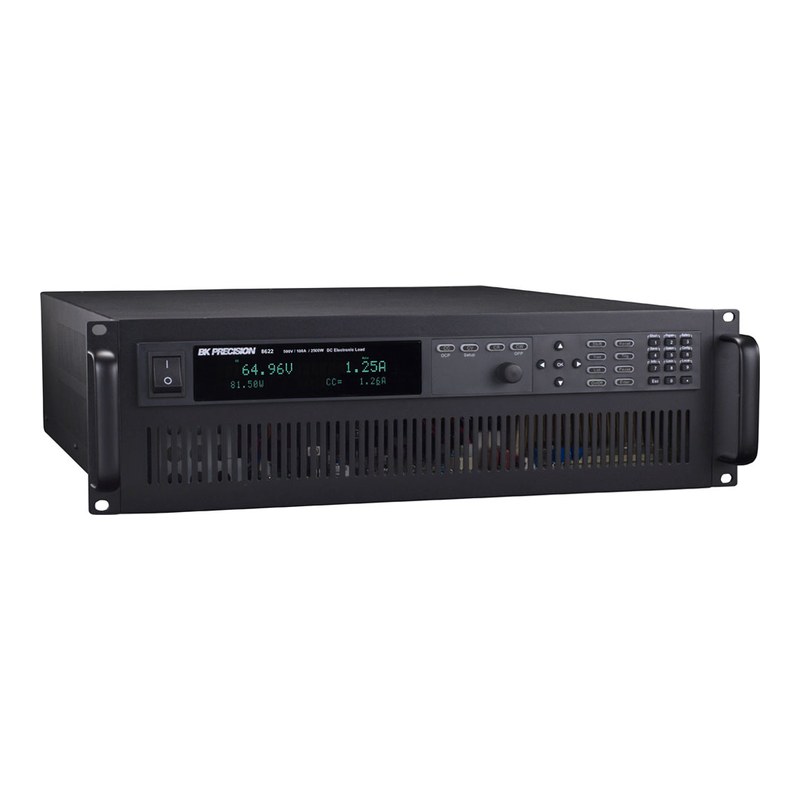

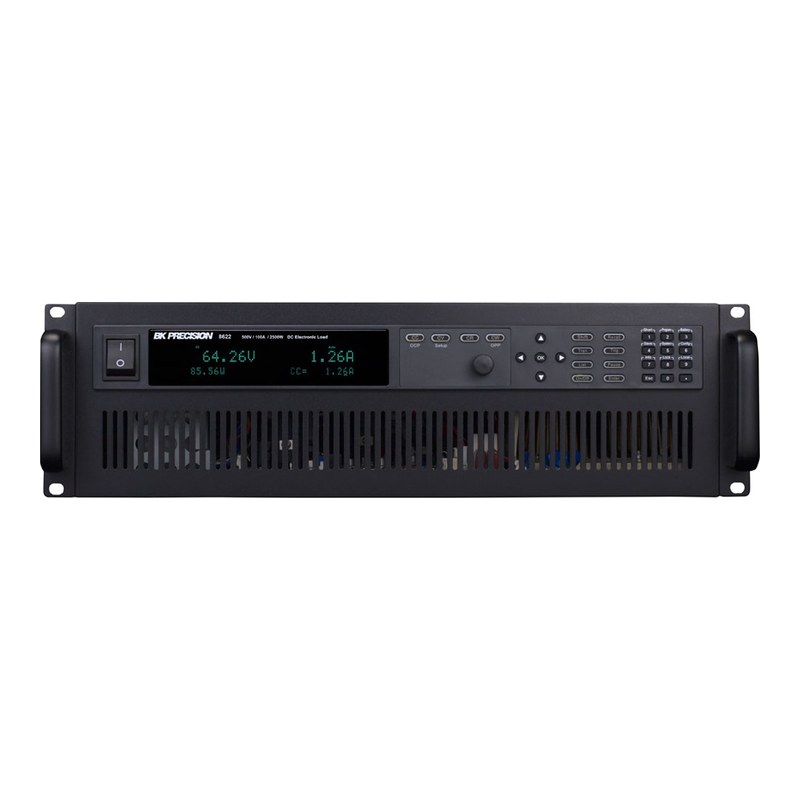

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 입력 전압 | 입력 전류 | 전력 | 폼팩터 | 인터페이스 |
|---|---|---|---|---|---|
| 8600 | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8600B | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232 |
| 8601 | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8601B | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232 |
| 8602 | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8602B | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232 |
| 8610 | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232, GPIB |
| 8610B | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232 |
| 8612 | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232, GPIB |
| 8612B | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232 |
| 8614 | 0~120 V | 0~240 A | 1500 W | 3U | USB, RS-232, GPIB |
| 8616 | 0~500 V | 0~60 A | 1200 W | 3U | USB, RS-232, GPIB |
| 8620 | 0~120 V | 0~480 A | 3000 W | 3U | USB, RS-232, GPIB |
| 8622 (이 상품) | 0~500 V | 0~100 A | 2500 W | 3U | USB, RS-232, GPIB |
| 8625 | 0~120 V | 0~720 A | 6000 W | 6U | USB, RS-232, GPIB |
이런 현장에 적합합니다
고전압 배터리 팩
EV·ESS 팩의 정전류 방전 시험
EV 충전기
고전압 DC 출력 부하 시험
산업용 전원
500 V급 전원 정격 부하 평가
태양광 시스템
PV 어레이 출력 특성 측정
8622 주요 사양
| 모델 | 8622 |
|---|---|
| 입력 전압 | 0~500 V |
| 입력 전류 | Low 0~10 A / High 0~100 A |
| 입력 전력 | 2500 W |
| 동작 모드 | CC, CV, CR, CW, CR-LED, 배터리 테스트 |
| 최소 동작 전압 | 0.3 V @ 10 A / 3 V @ 100 A |
| CV 레인지·분해능 | Low 0.1~50 V / High 0.1~500 V, 분해능 1 mV / 10 mV |
| CV 정확도 | ±(0.025%+0.05% FS) |
| CC 분해능 | 1 mA / 10 mA |
| CC 정확도 | ±(0.05%+0.05% FS) |
| CR 레인지 | Low 0.03 Ω~10 Ω / High 10 Ω~7.5 kΩ (분해능 16비트) |
| CW 모드 | 0~2500 W, 분해능 100 mW, 정확도 0.2%+0.2% FS |
| 다이내믹 모드 (CC) | T1·T2 20 µs~3600 s (분해능 10 µs), 정확도 5 µs+100 ppm, 최대 25 kHz |
| 슬루율 (일반값) | Low 0.001~0.1 A/µs / High 0.01~1 A/µs |
| 리스트 모드 | 7그룹, 그룹당 최대 84스텝, 스텝당 최소 20 µs |
| 전압 측정 | 분해능 1 mV / 10 mV, 정확도 ±(0.025%+0.025% FS) |
| 전류 측정 | 분해능 1 mA / 10 mA, 정확도 ±(0.05%+0.05% FS) |
| 전력 측정 | 분해능 100 mW, 정확도 ±(0.2%+0.2% FS) |
| 보호 기능 | OVP 530 V, OCP 11 A / 110 A, OPP 2550 W, OTP 85 °C, 역전압(LRV/RRV) |
| 인터페이스 | USB(USBTMC), RS-232, GPIB |
| 외부 제어 | 0~10 V 아날로그 전류 제어·모니터, 외부 트리거, 원격 센싱 |
| 입력 전원 | 110 V / 220 V AC ±10%, 50/60 Hz |
| 크기 (W×H×D) | 439 × 133.3 × 580 mm (3U) |
| 무게 | 24.6 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 사용자 매뉴얼, 전원 코드 |
※ 제조사 데이터시트(8600/B Series Datasheet v103025) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
