DAS240
BK Precision DAS240은 20채널 아날로그 모듈을 기본 제공하고 모듈을 데이지체인으로 추가해 최대 200채널까지 늘릴 수 있는 확장형 데이터 로거입니다. 전압·열전대·Pt100/Pt1000·저항·4~20 mA를 16 bit 분해능, 최소 1 ms 간격으로 기록하며 32 GB 메모리에 저장합니다. 측정 모듈을 시험 대상에 미리 배선해 두고 본체만 옮겨 기록할 수 있어 대규모 다점 측정에 효율적입니다.
20채널에서 200채널까지 늘어나는 로거
10형 컬러 터치스크린의 아이콘 메뉴로 채널별 측정 종류, 필터, 스케일을 설정하고 그래프·수치로 확인합니다. LAN과 LabVIEW 드라이버로 PC에 직접 기록하고, 무료 소프트웨어로 데이터를 보고 내보냅니다.
DAS240 시리즈 데이터시트 (영문)자료실에서 보기 ›DAS240의 특징
최대 200채널 확장
20채널 모듈을 최대 10개까지 연결해 20채널 단위로 200채널까지 확장합니다.
모듈 사전 배선
모듈을 여러 위치에 미리 배선해 두고 본체만 옮겨 연결하면 되어 설치 시간과 배선 관리가 줄어듭니다.
다양한 입력
전압(±0.5 mV ~ ±100 V), 10종 열전대, Pt100/Pt1000, 저항, 4~20 mA를 채널별로 측정합니다.
로직·타이밍·알람
12채널 로직 입출력, 4채널 타이밍 입력, 4개 알람 출력으로 공정 이벤트와 연동합니다.

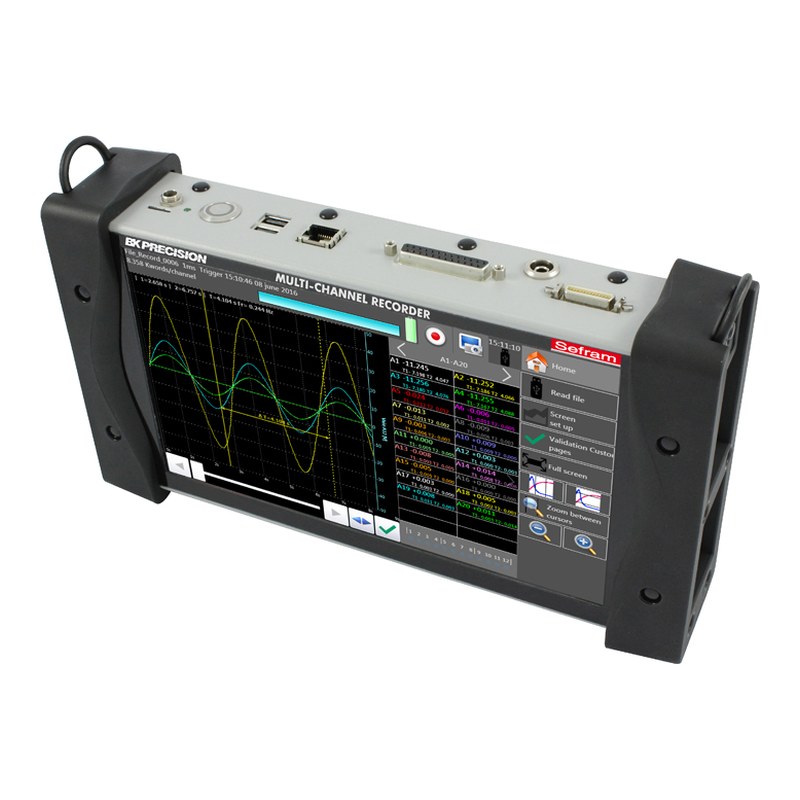

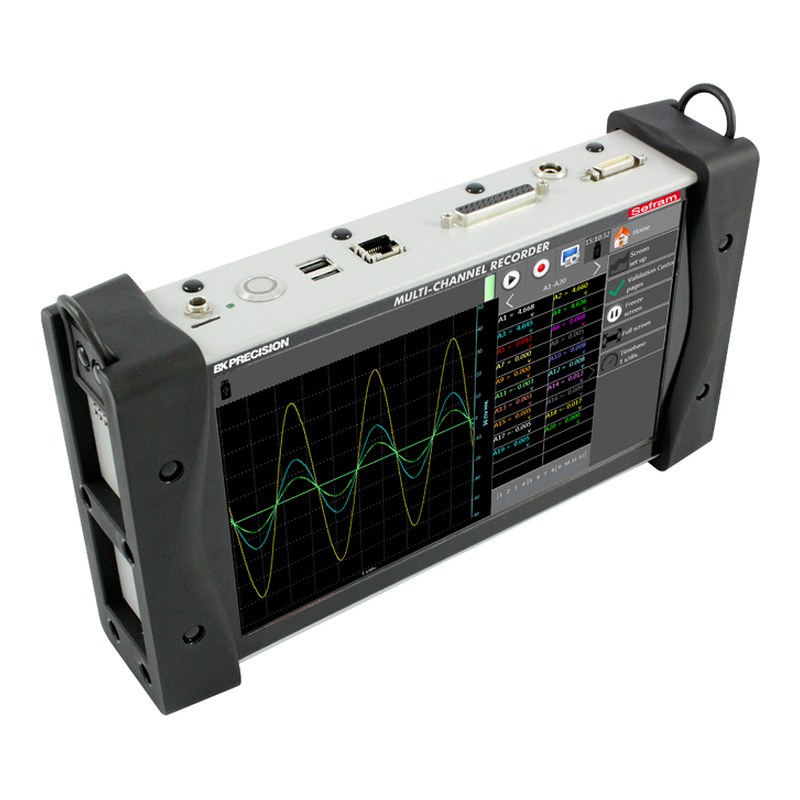

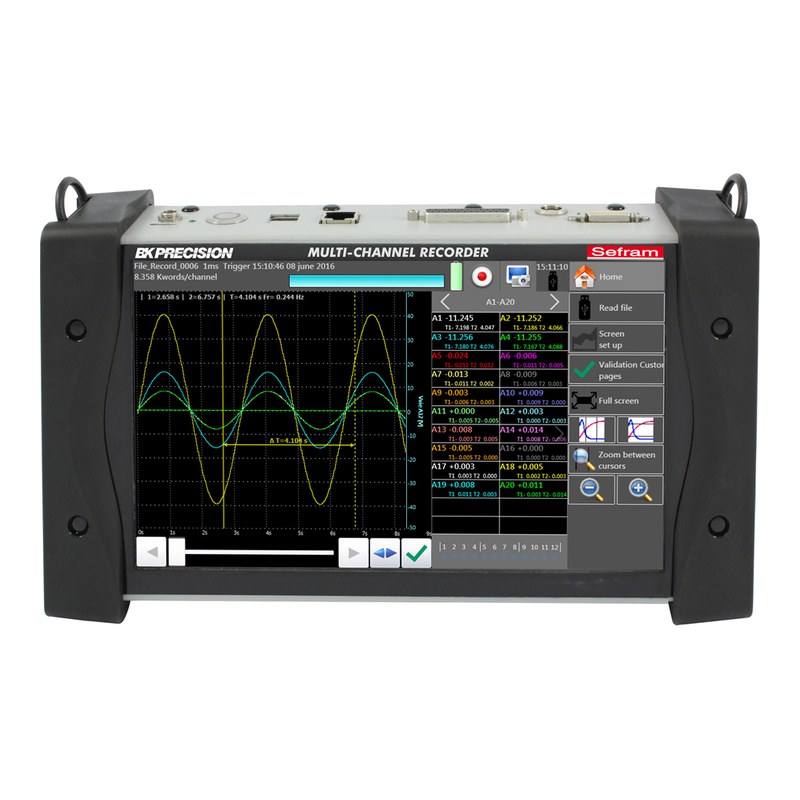

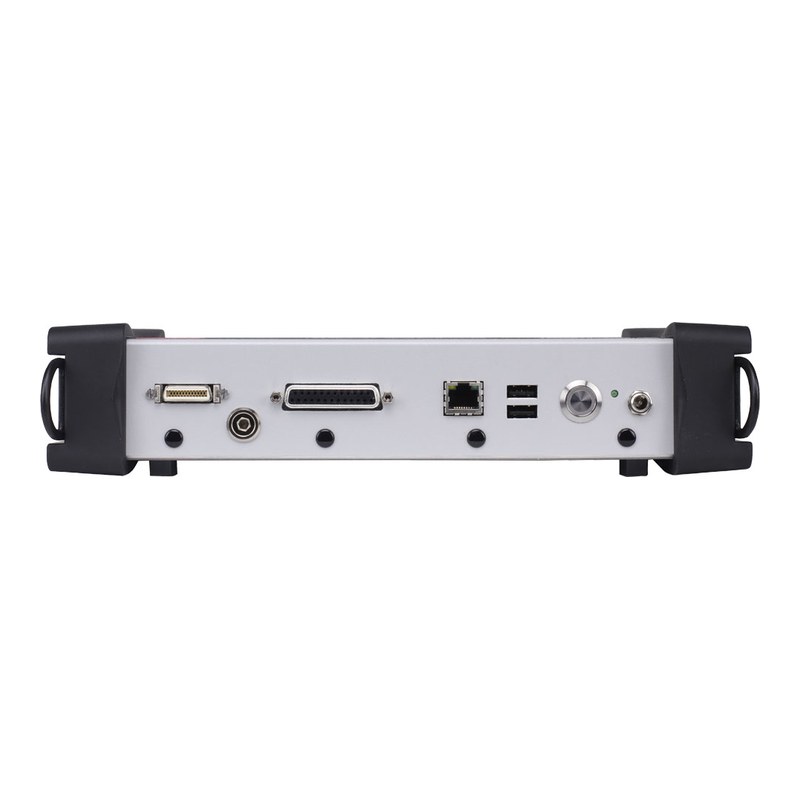

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 아날로그 채널 | 최소 기록 간격 | 내장 메모리 | 배터리 | 무게 |
|---|---|---|---|---|---|
| DAS220 | 10CH | 1 ms | 32 GB | - | 1.5 kg |
| DAS220-BAT | 10CH | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
| DAS240 (이 상품) | 20CH (최대 200CH) | 1 ms | 32 GB | - | 1.5 kg |
| DAS240-BAT | 20CH (최대 200CH) | 1 ms | 32 GB | 내장(최대 15시간) | 2 kg |
이런 현장에 적합합니다
대규모 온도 시험
열챔버·건물·설비의 수십~수백 점 온도 기록
공정 모니터링
4~20 mA 센서와 전압 신호 다채널 상시 기록
제품 신뢰성 시험
장시간 내구 시험 중 다점 데이터 수집
회전·펄스 측정
주파수·펄스 적산, RPM 환산 기록
DAS240 주요 사양
| 모델 | DAS240 |
|---|---|
| 아날로그 입력 채널 | 20채널 기본, 20채널 모듈 추가로 최대 200채널 (모듈 최대 10개) |
| 입력 종류 | DC 전압, 열전대, Pt100/Pt1000, 저항, 전류(션트 단자대 사용, 4~20 mA) |
| DC 전압 레인지 | ±0.5 mV ~ ±100 V (±0.5/1/2.5/5/10/25/50/100 mV, ±0.5/1/2.5/5/10/25/50/100 V) |
| 최대 입력 전압 | 100 VDC |
| DC 전압 정확도 | 풀스케일의 0.1% ±10 µV |
| 열전대 | J, K, T, S, B, E, N, C, L, R (냉접점 보상 ±0.5 °C) |
| Pt100/Pt1000 | -200 ~ 850 °C, 2/3선식, 정확도 0.4 °C ±판독값의 0.1% (20 °C) |
| 저항 | 1 kΩ / 10 kΩ 레인지, 정확도 1 Ω / 10 Ω |
| 분해능 | 16 bit |
| 기록 간격(샘플링) | 1 ms ~ 20 min (V >50 mV), 2 ms ~ 20 min (V ≤50 mV, 열전대, Pt100/Pt1000), 스캔 방식 |
| 로직 입출력 | 12채널 (최대 24 V CAT I, 입력 임피던스 4.7 kΩ, 1 ms) |
| 타이밍 입력 | 4채널: 펄스 카운트 0~1천만, 주파수 1 Hz ~ 10 kHz, PWM 100 Hz ~ 2 kHz (정확도 0.1%) |
| 알람 출력 | 4개 (A~D, 0~5 V) |
| 트리거 | 날짜, 지연, 에지, 임계값 조합(and/or), 로직 채널 워드, 프리트리거 0~100k 샘플 |
| 내장 메모리 | 32 GB 플래시 (최대 파일 크기 2 GB) |
| 디스플레이 | 10형 TFT 터치스크린 LCD, 1024 × 600 |
| 인터페이스 | USB 호스트 2개, LAN(10/100Base-T, RJ45), LabVIEW 드라이버, VNC |
| 안전 등급 | CAT I 100 V (IEC 61010-1) |
| 전원 | AC 어댑터(100~240 VAC, 15 V / 4 A), 배터리 미장착 |
| 크기(W×H×D) | 66 × 298 × 176 mm |
| 무게 | 1.5 kg |
| 기본 구성품 | AC 어댑터(100~240 V), 25핀 커넥터·백쉘, 20채널 측정 모듈(입력 단자 포함) 1개, 모듈 연결 케이블(1 m), 스타일러스, 클리닝 천, 드라이버 |
※ 제조사 데이터시트(DAS240 Series Portable Multi-Channel Data Acquisition Recorder Datasheet v102126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
