8600B
BK Precision 8600B는 120 V, 30 A, 150 W 정격의 2U 하프랙 DC 전자로드로, 8600과 같은 성능에 GPIB를 뺀 USB·RS-232 전용 모델입니다. 16비트 측정과 CC/CV/CR/CW 모드, 배터리 테스트 기능을 그대로 갖춰 PC 기반 소형 전원·배터리 시험 환경에 경제적으로 구성할 수 있습니다.
USB·RS-232로 간편하게 쓰는 150 W 벤치형 전자로드
숫자 키패드와 로터리 노브로 설정하고 듀얼 라인 디스플레이로 측정값을 확인합니다. USB(USBTMC)·RS-232로 SCPI 원격 제어와 PC 소프트웨어 연동이 가능합니다(GPIB 미포함).
8600 시리즈 데이터시트 (영문)자료실에서 보기 ›8600B의 특징
CC/CV/CR/CW 4가지 동작 모드
정전류·정전압·정저항·정전력 모드를 지원하며, CR 레인지는 Low 0.05 Ω~10 Ω, High 10 Ω~7.5 kΩ입니다.
저전압 대전류 동작
풀 스케일 30 A를 1.1 V에서 흡수해 연료전지·태양전지 같은 저전압 소스도 시험합니다.
최대 25 kHz 다이내믹 모드
CC 모드에서 두 부하 레벨을 주기적으로 전환하며, 슬루율은 Low 0.001~2.5 A/ms / High 0.001~2.5 A/µs로 조정합니다.
리스트·배터리 테스트 기능
최대 84스텝 리스트 7그룹, 컷오프 전압·용량·시간 조건의 배터리 방전 시험을 내장했습니다.

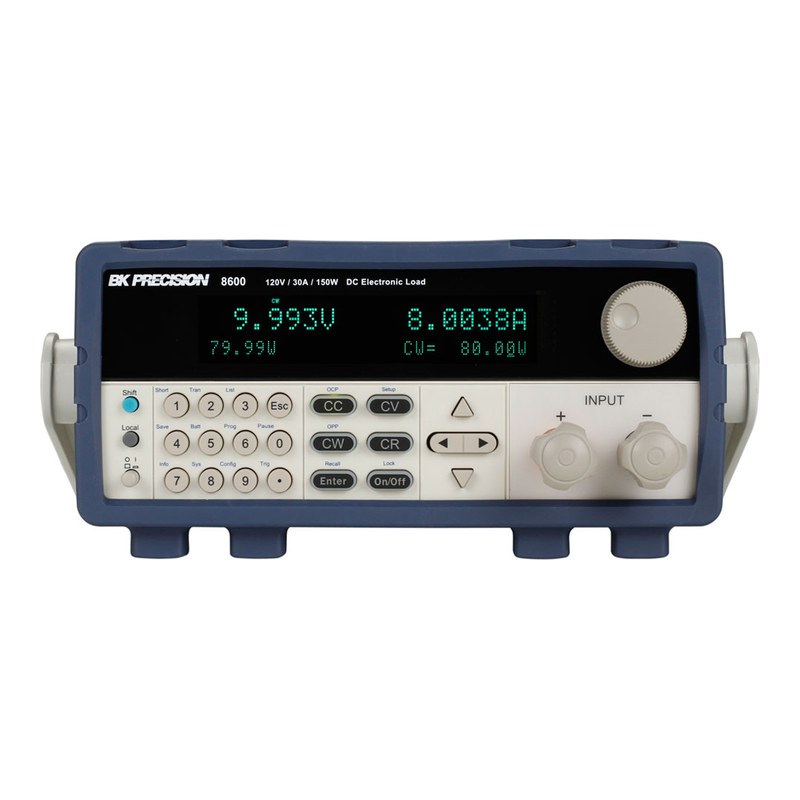

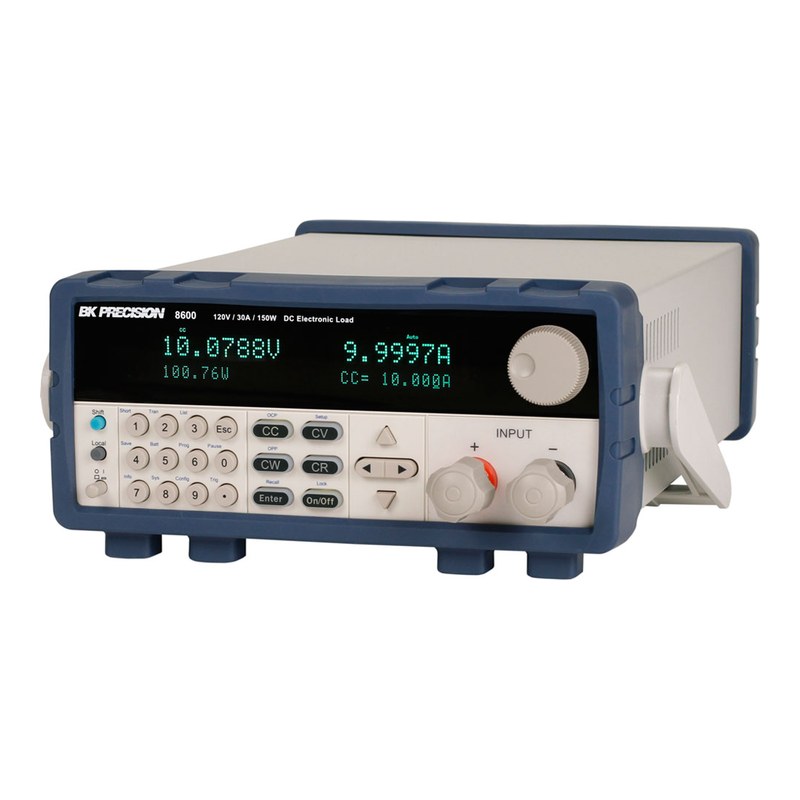

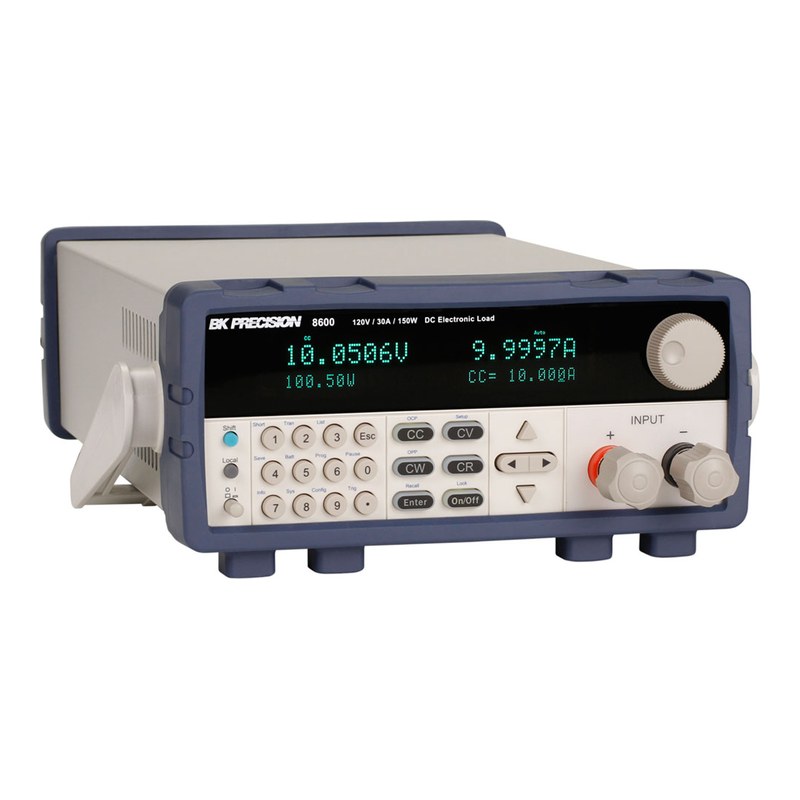

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 입력 전압 | 입력 전류 | 전력 | 폼팩터 | 인터페이스 |
|---|---|---|---|---|---|
| 8600 | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8600B (이 상품) | 0~120 V | 0~30 A | 150 W | 2U 하프랙 | USB, RS-232 |
| 8601 | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8601B | 0~120 V | 0~60 A | 250 W | 2U 하프랙 | USB, RS-232 |
| 8602 | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232, GPIB |
| 8602B | 0~500 V | 0~15 A | 200 W | 2U 하프랙 | USB, RS-232 |
| 8610 | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232, GPIB |
| 8610B | 0~120 V | 0~120 A | 750 W | 3U | USB, RS-232 |
| 8612 | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232, GPIB |
| 8612B | 0~500 V | 0~30 A | 750 W | 3U | USB, RS-232 |
| 8614 | 0~120 V | 0~240 A | 1500 W | 3U | USB, RS-232, GPIB |
| 8616 | 0~500 V | 0~60 A | 1200 W | 3U | USB, RS-232, GPIB |
| 8620 | 0~120 V | 0~480 A | 3000 W | 3U | USB, RS-232, GPIB |
| 8622 | 0~500 V | 0~100 A | 2500 W | 3U | USB, RS-232, GPIB |
| 8625 | 0~120 V | 0~720 A | 6000 W | 6U | USB, RS-232, GPIB |
이런 현장에 적합합니다
SMPS·어댑터 시험
150 W 이하 전원의 부하 레귤레이션과 과도 응답 확인
DC-DC 컨버터 평가
3 A 저전류 레인지로 경부하 효율·리플 측정
배터리 방전 시험
CC 방전으로 Ah 용량과 종지 전압 측정
PC 기반 자동 시험
USB·RS-232와 PC 소프트웨어로 시퀀스 실행·데이터 로깅
8600B 주요 사양
| 모델 | 8600B |
|---|---|
| 입력 전압 | 0~120 V |
| 입력 전류 | Low 0~3 A / High 0~30 A |
| 입력 전력 | 150 W |
| 동작 모드 | CC, CV, CR, CW, CR-LED, 배터리 테스트 |
| 최소 동작 전압 | 0.11 V @ 3 A / 1.1 V @ 30 A |
| CV 레인지·분해능 | Low 0.1~18 V / High 0.1~120 V, 분해능 1 mV / 10 mV |
| CV 정확도 | Low ±(0.05%+0.02% FS) / High ±(0.05%+0.025% FS) |
| CC 분해능 | 0.1 mA / 1 mA |
| CC 정확도 | ±(0.05%+0.05% FS) |
| CR 레인지 | Low 0.05 Ω~10 Ω / High 10 Ω~7.5 kΩ (분해능 16비트) |
| CW 모드 | 0~150 W, 분해능 10 mW, 정확도 0.1%+0.1% FS |
| 다이내믹 모드 (CC) | T1·T2 20 µs~3600 s (분해능 10 µs), 정확도 5 µs+100 ppm, 최대 25 kHz |
| 슬루율 (일반값) | Low 0.001~2.5 A/ms / High 0.001~2.5 A/µs |
| 리스트 모드 | 7그룹, 그룹당 최대 84스텝, 스텝당 최소 20 µs |
| 전압 측정 | 분해능 0.1 mV / 1 mV, 정확도 ±(0.05%+0.05% FS) |
| 전류 측정 | 분해능 0.01 mA / 0.1 mA, 정확도 ±(0.05%+0.05% FS) |
| 전력 측정 | 분해능 10 mW, 정확도 ±(1%+0.1% FS) |
| 보호 기능 | OVP 120 V, OCP 3.3 A / 33 A, OPP 150 W, OTP 85 °C, 역전압(LRV/RRV) |
| 인터페이스 | USB(USBTMC), RS-232 (GPIB 미포함) |
| 외부 제어 | 0~10 V 아날로그 전류 제어·모니터, 외부 트리거, 원격 센싱 |
| 입력 전원 | 110 V / 220 V AC ±10%, 50/60 Hz |
| 크기 (W×H×D) | 218 × 90 × 387 mm (2U 하프랙) |
| 무게 | 4.5 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 사용자 매뉴얼, 전원 코드 |
※ 제조사 데이터시트(8600/B Series Datasheet v103025) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
