TELEDYNE LECROY · HIGH DEFINITION OSCILLOSCOPE

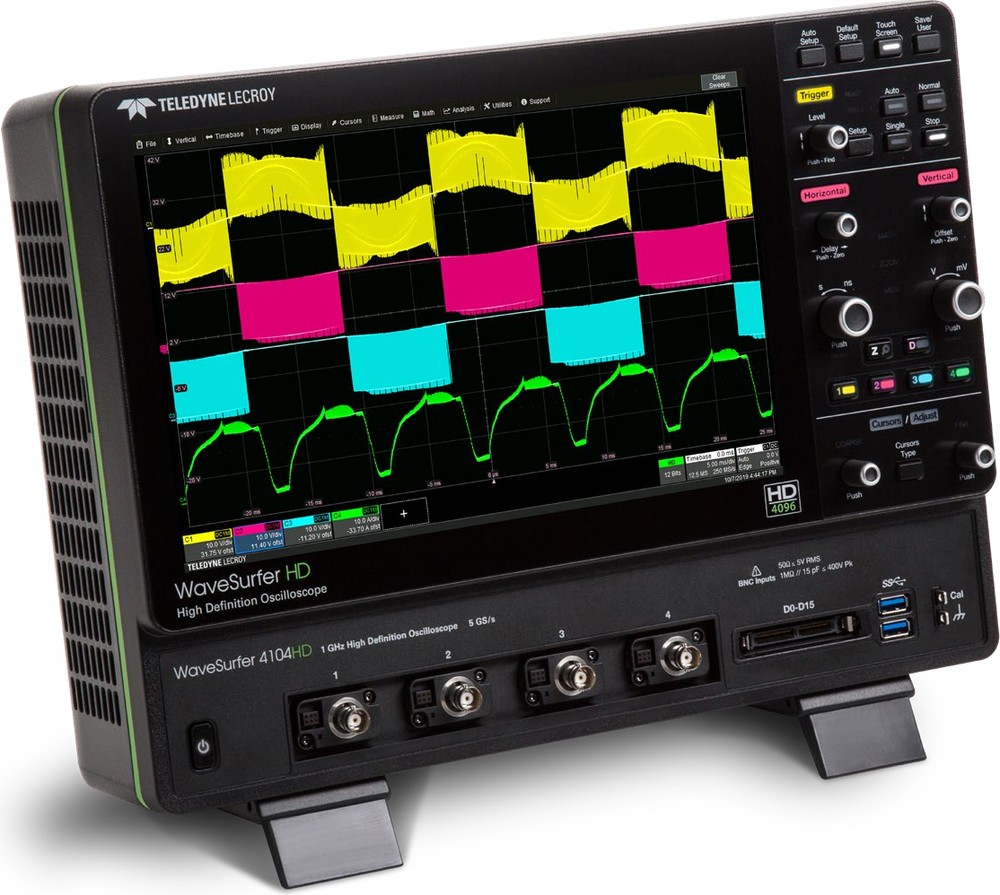

WaveSurfer 4000HD 시리즈
200 MHz ~ 1 GHz · 4채널 · 12비트 HD4096 고해상도 오실로스코프
합리적인 가격대에서 만나는 12비트 HD4096 고해상도. 12.1인치 정전식 터치스크린과 MAUI with OneTouch, 함수 발생기·스펙트럼 분석·16채널 MSO 옵션까지 — 하나의 장비로 다양한 디버그를 해결합니다.
12 bit HD4096 고해상도 | 1 GHz 최대 대역폭 | 5 GS/s 최대 샘플링 | 25 Mpts 최대 메모리 | 12.1" 정전식 터치스크린 |
모델 구성
| 모델 | 대역폭 | 상승시간 (10–90%) | ENOB | 샘플링 (4/2채널) |
|---|---|---|---|---|
| WaveSurfer 4024HD | 200 MHz | 1.75 ns | 8.7 bits | 2.5 / 5 GS/s |
| WaveSurfer 4034HD | 350 MHz | 1 ns | 8.6 bits | 2.5 / 5 GS/s |
| WaveSurfer 4054HD | 500 MHz | 700 ps | 8.5 bits | 2.5 / 5 GS/s |
| WaveSurfer 4104HD | 1 GHz | 450 ps | 8.3 bits | 2.5 / 5 GS/s |
※ 전 모델 공통: 아날로그 4채널, 12비트, 메모리 4채널 12.5 Mpts · 2채널 25 Mpts. 16채널 디지털(MSO), 함수 발생기, 스펙트럼 분석은 옵션입니다.
WaveSurfer 4000HD의 이로운 점

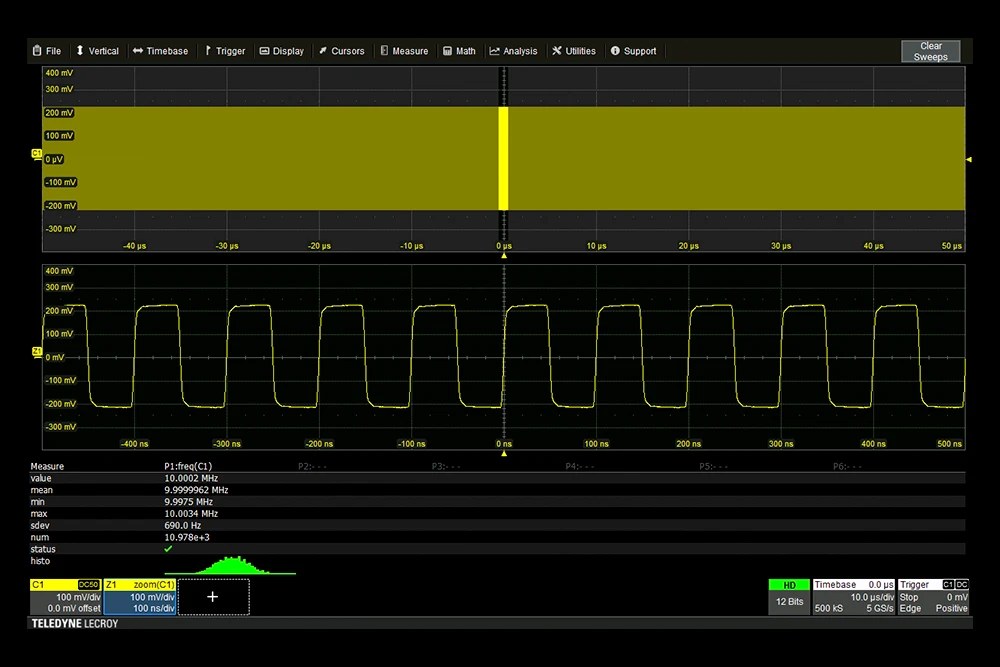

01 · HD4096 고해상도 12비트로 보는 깨끗하고 정확한 파형 12비트 ADC와 낮은 노이즈 프런트엔드로 일반 8비트 오실로스코프보다 16배 높은 분해능을 제공합니다. 작은 신호의 세부까지 선명하게 보이고 측정 정확도(DC 게인 정확도 ±0.5%)가 높아집니다. |  |

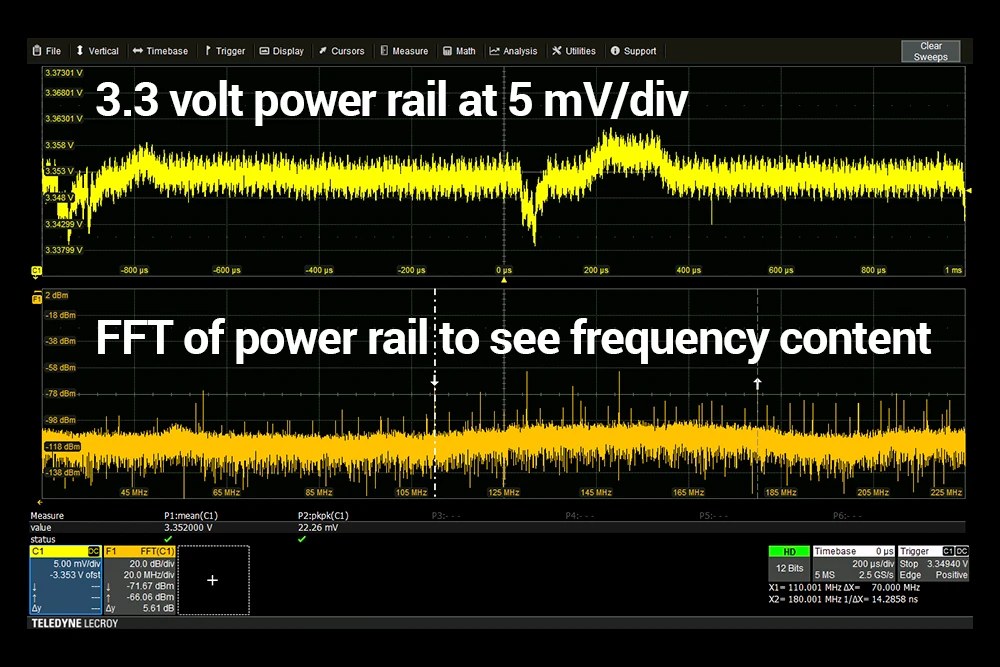

 | 02 · 전원 레일 분석 mV 단위의 리플과 노이즈까지 높은 분해능과 낮은 노이즈로 3.3 V 전원 레일을 5 mV/div로 확대해 리플을 관찰하고, FFT로 노이즈 주파수 성분을 확인합니다. 전원 무결성 디버그에 적합합니다. |

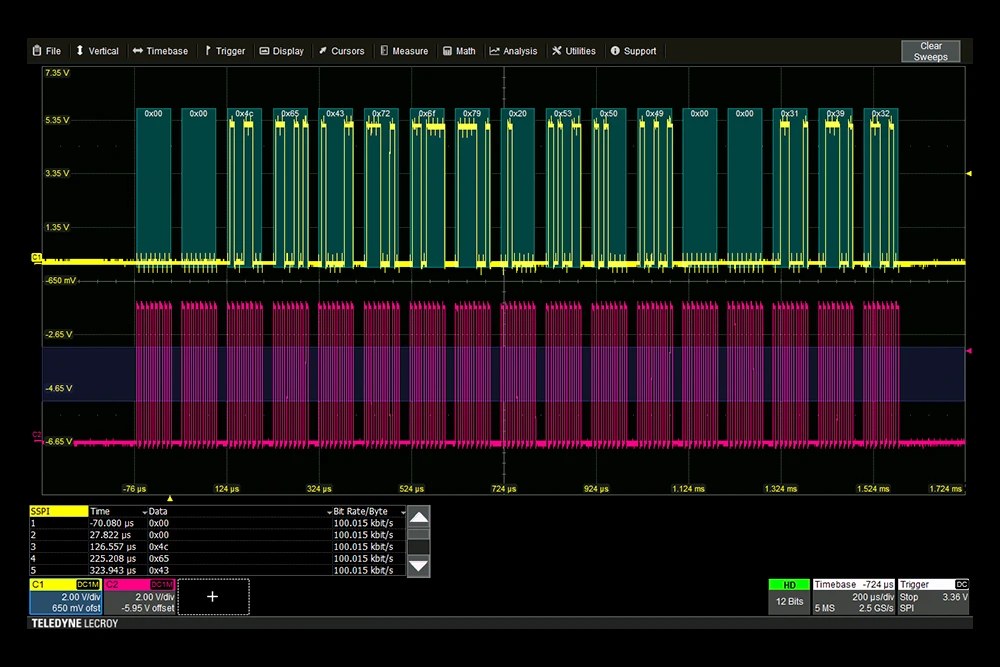

03 · 프로토콜 분석 시리얼 트리거·디코드 옵션 I2C, SPI, UART, CAN, CAN FD, LIN, FlexRay, 오디오 버스 등의 시리얼 데이터를 트리거·디코드하고, 디코드 결과를 파형 위에 표시해 임베디드 시스템을 빠르게 디버그합니다. |  |

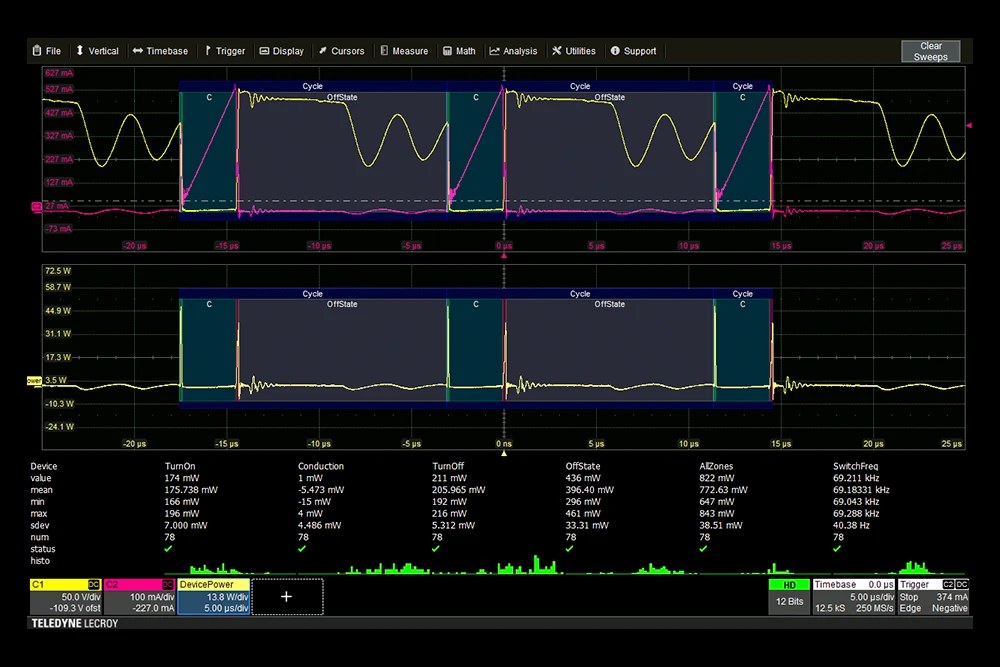

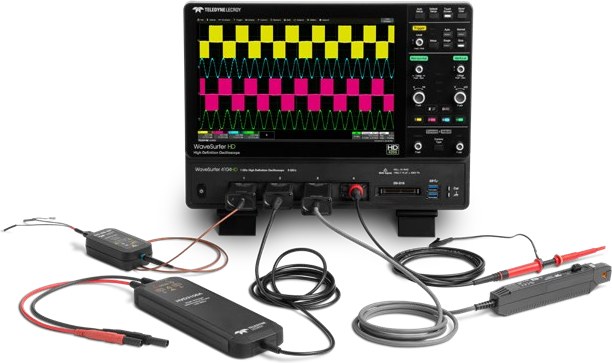

 | 04 · 전력 분석 전력 변환 회로 분석 옵션 전력 분석 옵션으로 스위칭 손실, 안전 동작 영역, 변조 분석 등 전원 장치와 전력 변환 회로를 분석합니다. |
주요 응용 분야
주요 사양
| 수직 · 획득 | |
| 대역폭 (50 Ω, -3 dB) | 200 MHz / 350 MHz / 500 MHz / 1 GHz |
| 상승시간 (10–90%) | 1.75 ns / 1 ns / 700 ps / 450 ps |
| 입력 채널 | 아날로그 4채널, 디지털 16채널 (MSO 옵션) |
| 수직 분해능 / ENOB | 12 bits / 8.7 · 8.6 · 8.5 · 8.3 bits |
| 감도 | 50 Ω: 1 mV–1 V/div, 1 MΩ: 1 mV–10 V/div |
| DC 게인 정확도 | ±0.5% FS |
| 샘플링 속도 | 4채널 2.5 GS/s, 2채널 5 GS/s |
| 메모리 | 4채널 12.5 Mpts, 2채널 25 Mpts |
| 최대 트리거 속도 | 175,000 waveforms/s |
| 디지털 채널 (MSO 옵션) | |
| 채널 / 최대 입력 주파수 | 16 디지털 채널 / 125 MHz, 샘플링 500 MS/s, 메모리 12.5 Mpts |
| 디스플레이 · 연결 | |
| 디스플레이 | 12.1" 와이드 정전식 터치스크린, 1280×800 |
| 인터페이스 | 10/100 이더넷, USB 3.1 2포트(전면)·USB 2.0 2포트(후면), HDMI |
| 소비전력 | 90 W (최대 150 W) |
| 크기 / 무게 | 273 × 380 × 160 mm (H×W×D) / 5.3 kg |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트(한글·영문)를 참고해 주십시오.
소프트웨어 옵션 및 액세서리
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 시리얼 트리거·디코드 옵션 (3종) | |
|---|---|
| 제품코드 | 내용 |
| WS4KHD-AUDIO TD | 오디오 버스(I2S, LJ, RJ, TDM) 트리거 및 디코드 |
| WS4KHD-AUTO TD | 차량용 번들 (CAN, CAN FD, LIN, FlexRay 트리거·디코드) |
| WS4KHD-EMB TD | 임베디드 번들: I2C, SPI, UART-RS232 트리거 및 디코드 |
| 분석·컴플라이언스 소프트웨어 옵션 (3종) | |
|---|---|
| 제품코드 | 내용 |
| WS4KHD-PWR | 전력 분석 소프트웨어 |

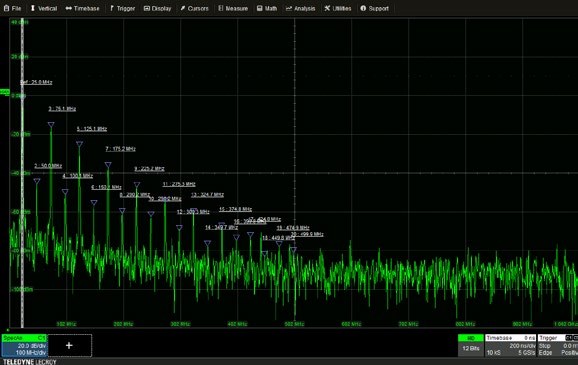

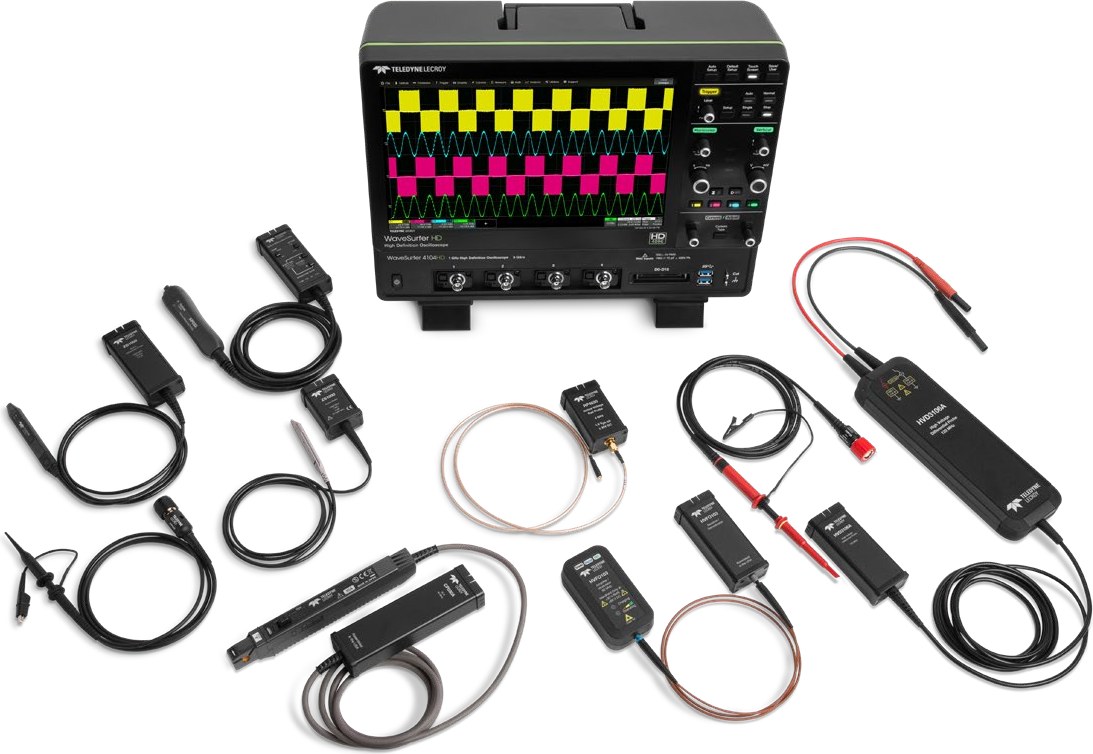

| WS4KHD-SPECTRUM-1 | 스펙트럼 분석 (1 트레이스) |
| WS4KHD-FG | 내장 함수 발생기 (Function Generator) 옵션 |
| 액세서리 (4종) | |
|---|---|
| 제품코드 | 내용 |

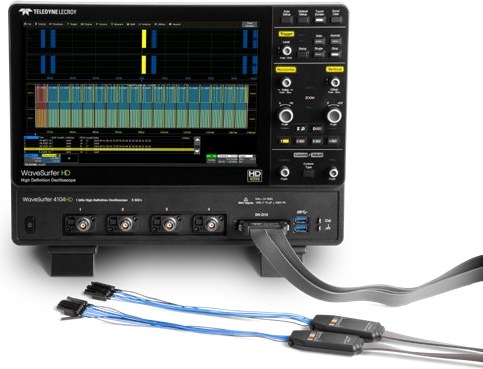

| MSO-DLS-001 | 16채널 디지털 리드셋 |
| USB2-GPIB | 외장형 USB 2.0 - GPIB(IEEE 488.2) 어댑터 |
| WS4KHD-RACK | WaveSurfer 4000HD 랙마운트 키트 |
| WS4KHD-SOFTCASE | WaveSurfer 4000HD 소프트 케이스 |
기본 구성품
| 전 모델 공통 | 10:1 패시브 프로브 4개, 시작 가이드, NIST 추적 교정 성적서, 전원 케이블 |
추가상품 및 자료
16채널 MSO 옵션은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 함수 발생기, 스펙트럼 분석, 시리얼 디코드, 프로브는 견적 문의 주시면 안내해 드립니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
