8550
BK Precision 8550은 150 V, 30 A, 175 W 정격의 프로그래머블 DC 전자로드로, 4.3인치 LCD와 RS-232·핸들러 인터페이스를 갖춘 8550 시리즈의 기본 모델입니다. 30 A에서 1.5 V까지 동작하고 CV 0.2 mV, CC 0.1 mA 분해능으로 저전력 전원과 배터리를 세밀하게 시험합니다.
4.3인치 LCD와 핸들러 포트를 갖춘 175 W 로드

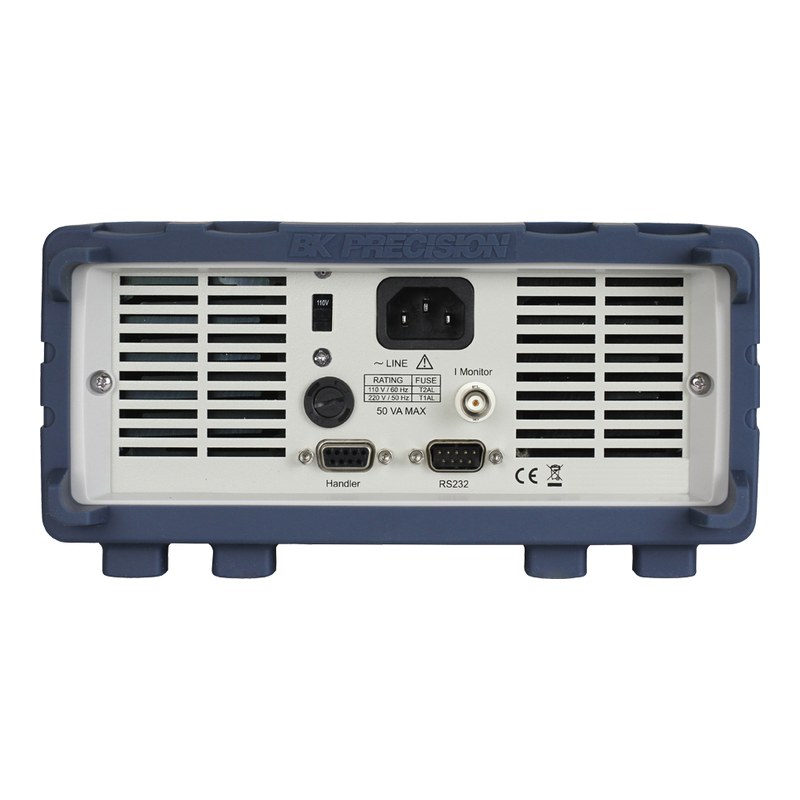

4.3인치 LCD에 측정값과 피크 투 피크 통계를 표시하고, 전면 USB 호스트 포트로 측정 데이터를 플래시 드라이브에 바로 기록합니다. 후면 RS-232로 PC 소프트웨어를 연결하고, 핸들러 인터페이스로 PLC·부품 핸들러와 합격/불합격 신호를 주고받습니다.
8550 시리즈 데이터시트 (영문)자료실에서 보기 ›8550의 특징
전원 특성 시험 기능
스윕 모드로 오버슈트·언더슈트를, 부하 레귤레이션 시험으로 레귤레이션(%)과 내부 저항을 계산합니다.
핸들러 인터페이스
합격/불합격 신호를 출력해 PLC나 부품 핸들러와 연동하는 생산 라인 구성에 적합합니다.
USB 직접 데이터 기록
전압·전류·전력과 피크 투 피크 값을 USB 메모리에 텍스트 파일로 저장합니다.
배터리 방전 시험
CC·CR·CW 모드 방전 중 경과 시간과 Ah·Wh를 표시하고 전압·시간 정지 조건을 설정합니다.

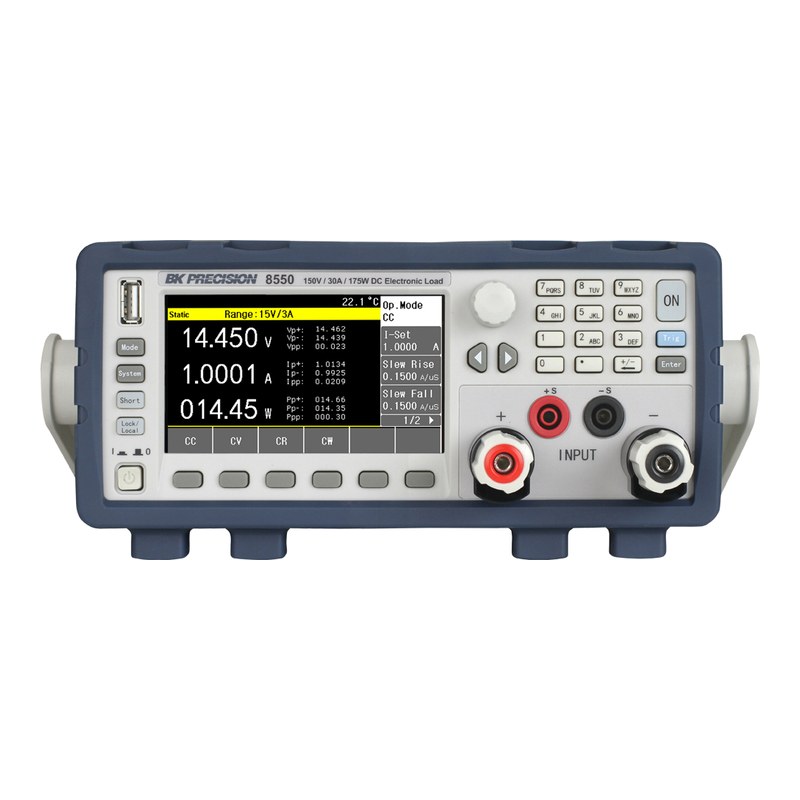

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 인터페이스 |
|---|---|---|---|---|---|
| 8550 (이 상품) | 0~150 V | 0~30 A | 175 W | 1.5 V @ 30 A | RS-232, 핸들러 |
| 8551 | 0~150 V | 0~60 A | 350 W | 1.5 V @ 60 A | RS-232, 핸들러 |
이런 현장에 적합합니다
어댑터·충전기 검사
175 W 이하 전원의 부하·보호 기능 시험
생산 라인 자동화
핸들러 연동 합격/불합격 판정 검사
배터리 방전 시험
소형 배터리 팩의 Ah·Wh 용량 측정
LED 드라이버 시험
CR-LED 모드로 LED 부하 모사
8550 주요 사양
| 모델 | 8550 |
|---|---|
| 입력 전압 | 0~150 V |
| 입력 전류 (Low / High) | 0~3 A / 0~30 A |
| 최대 입력 전력 | 175 W |
| 동작 모드 | CC / CV / CR / CW, CR-LED |
| 최소 동작 전압 (Low / High) | 0.15 V @ 3 A / 1.5 V @ 30 A |
| CV 레인지 / 분해능 | 0~15 V / 0~150 V, 0.2 mV / 2 mV |
| CV 정확도 | ±(0.05% + 0.05% FS) |
| CC 레인지 / 분해능 | 0~3 A / 0~30 A, 0.1 mA / 1 mA |
| CC 정확도 | ±(0.05% + 0.05% FS) |
| CR 레인지 / 정확도 | 0.05 Ω~30 kΩ (분해능 0.1 Ω), 정확도 0.1% + 0.000208 S (4800 Ω) (I > 10% 레인지) |
| CW 레인지 / 분해능 / 정확도 | 0~175 W / 10 mW / ±(0.5% + 0.1% FS) |
| 트랜지언트 T1·T2 (CC) | 100 µs~60 s (분해능 2 µs, 정확도 1 µs + 100 ppm) |
| 슬루율 | 0.6 A/ms~1.5 A/µs |
| 전압 측정 | 0~15 V / 0~150 V, 분해능 1 mV / 10 mV, ±(0.08% + 0.05% FS) |
| 전류 측정 | 0~3 A / 0~30 A, 분해능 0.1 mA / 1 mA, ±(0.08% + 0.05% FS) |
| 리플 측정 (Vpp/Ipp/Ppp) | 대역폭 250 kHz, 정확도 0.1% (typical) |
| 보호 기능 | OVP, OCP, OPP, 원격 역전압(RRV), 키 잠금 |
| 시험 기능 | 리스트(최대 100스텝, 10개 파일), 자동 시험(최대 100 시퀀스), 배터리 방전, 스윕·부하 레귤레이션·보호 시험 |
| 인터페이스 | RS-232, 핸들러, 전면 USB 호스트(데이터 기록·설정 저장) |
| 디스플레이 | 4.3인치 LCD |
| 입력 전원 | 110 V / 220 V ±10%, 50/60 Hz ±5%, 50 VA 미만 |
| 크기 (W × H × D) | 213 × 88 × 390 mm (2U 하프랙) |
| 무게 | 3 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드 |
※ 제조사 데이터시트(8550 Series Datasheet v053024) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
