KEYSIGHT · AC POWER SOURCE · ESSENTIAL

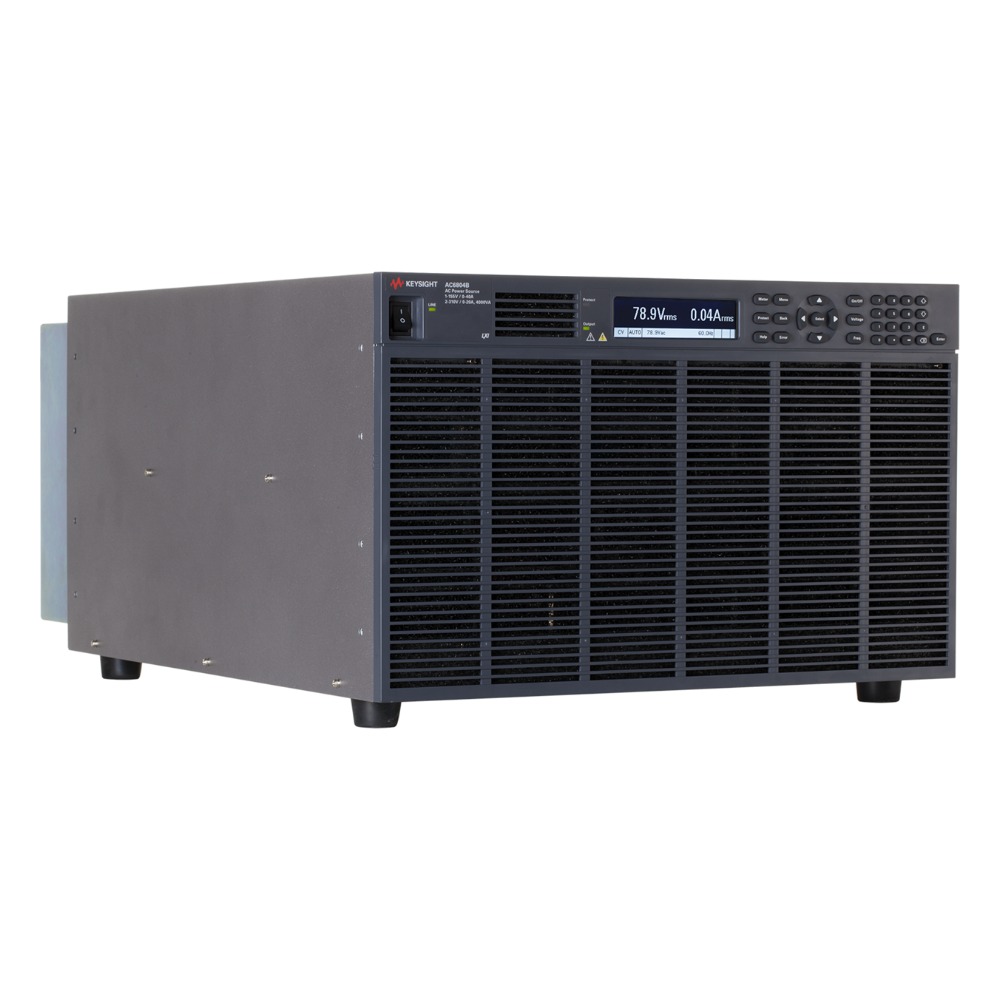

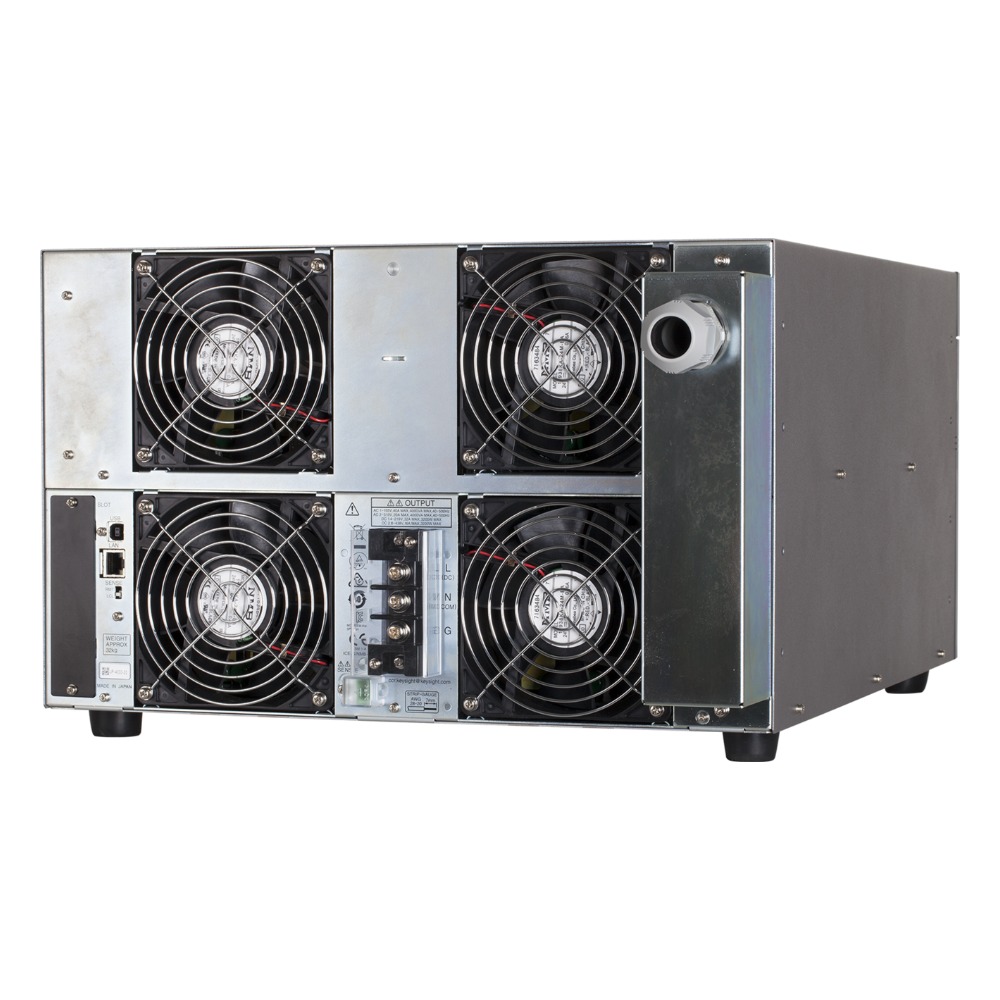

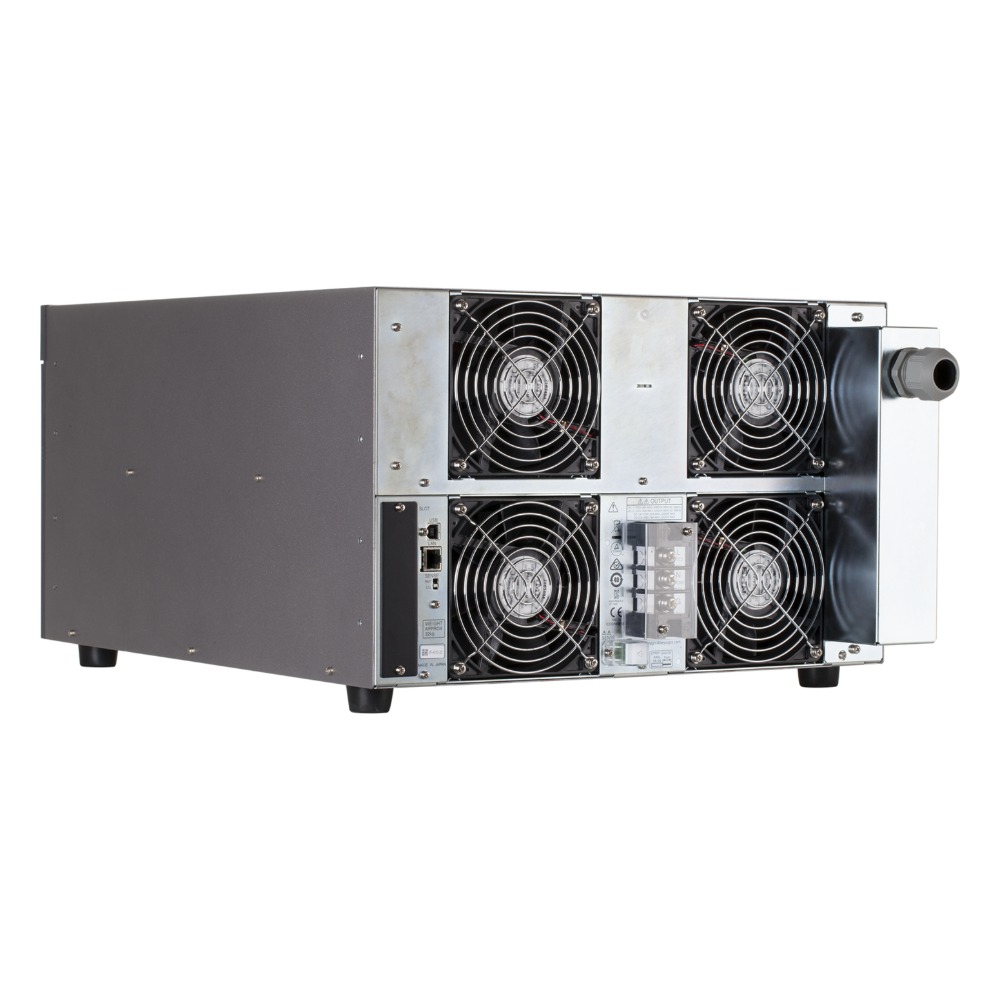

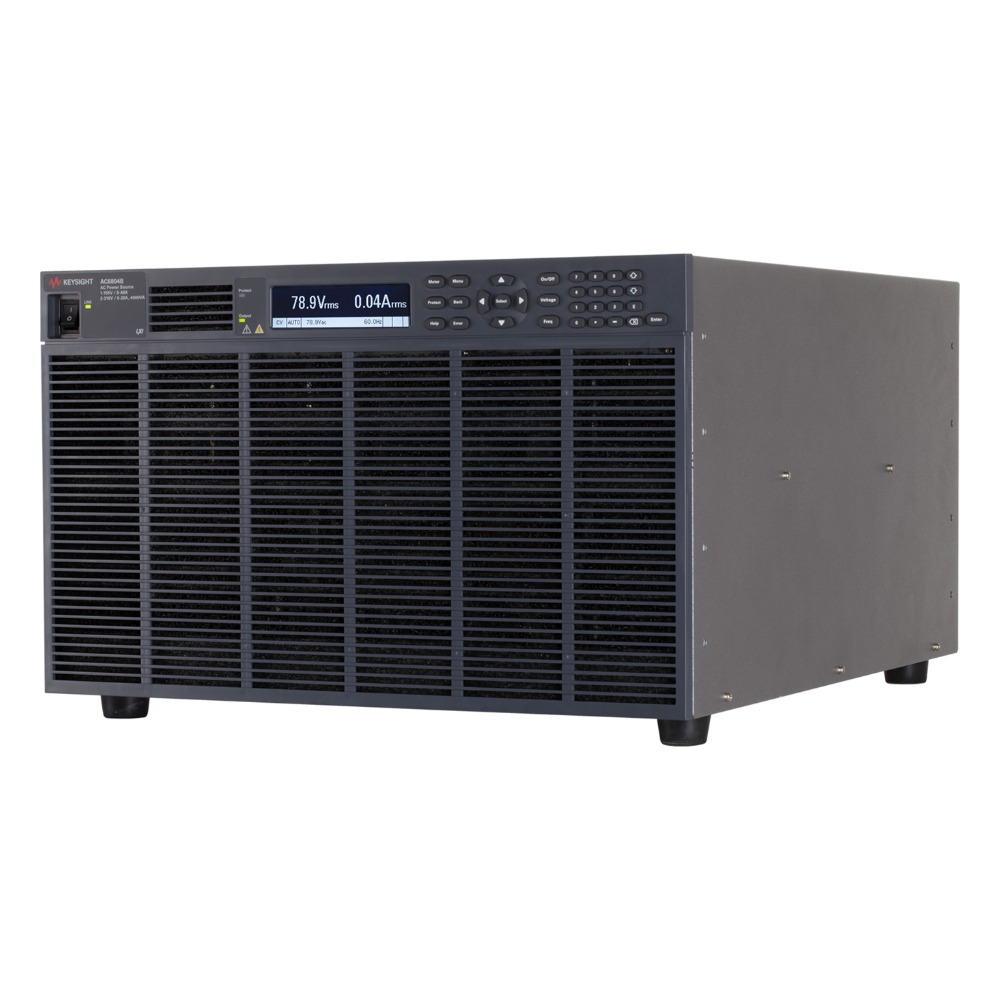

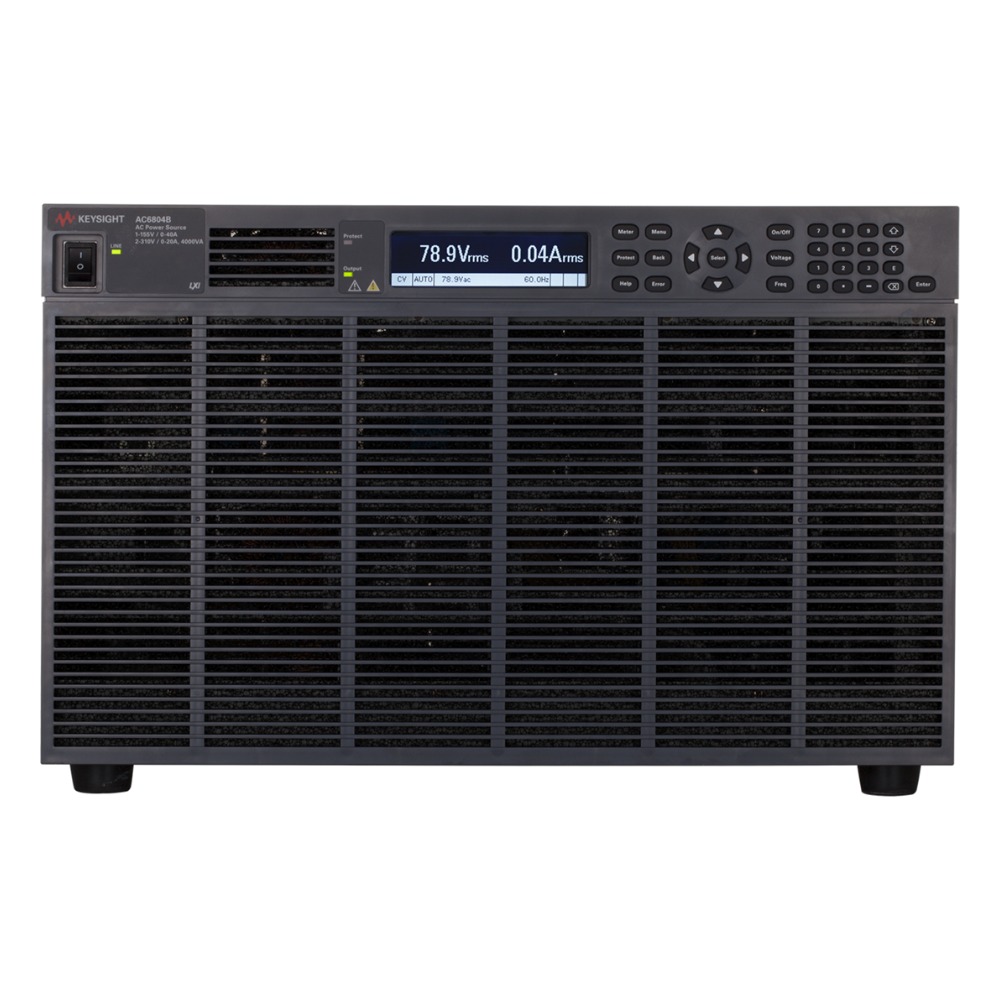

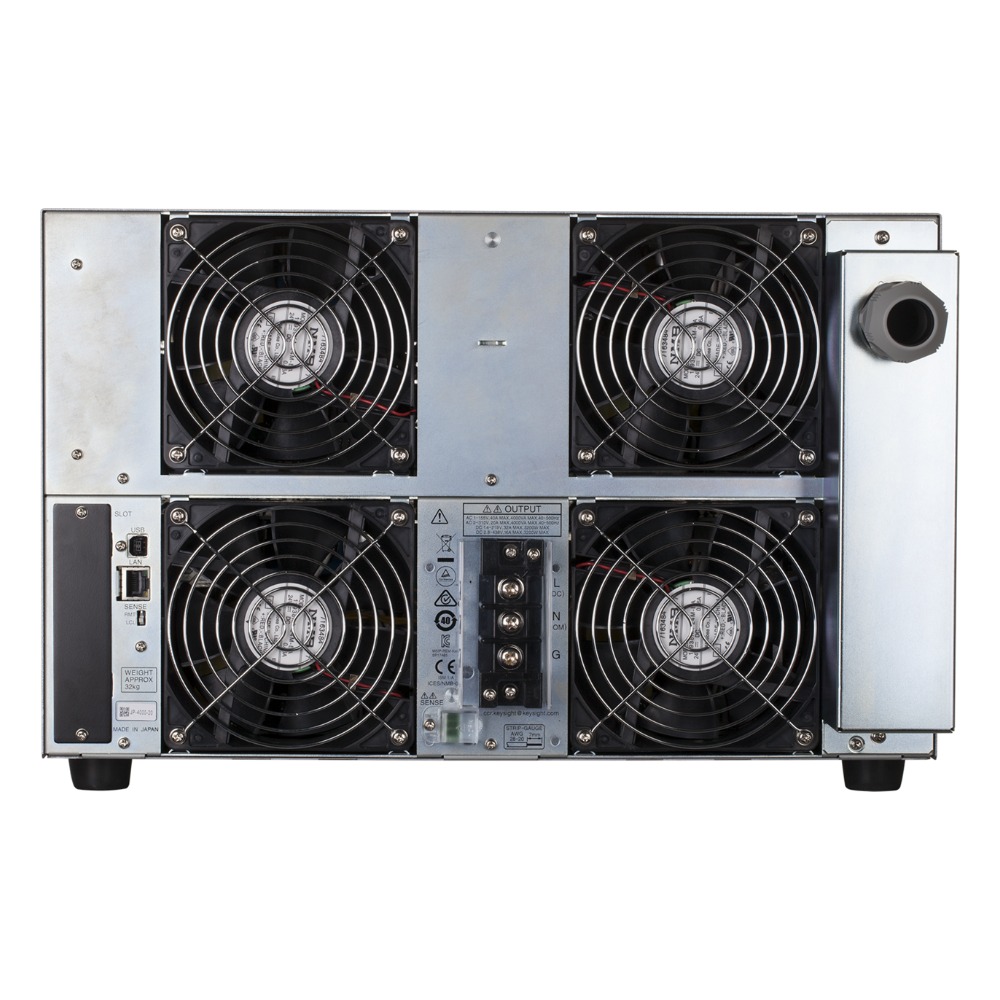

키사이트 AC6804B 4 kVA 단상 AC 전원공급기
AC6800B 시리즈 (단상) · 키사이트 Essential AC 전원공급기 (단상)
키사이트 AC6804B 4 kVA 단상 AC 전원공급기입니다. 단상 4 kVA 출력, 0~310 Vrms·40~500 Hz 가변 DC 모드 지원: ±438 V, 최대 3200 W (AC+DC 동작 가능).
4 kVA 출력 용량 | 310 Vrms 최대 출력 전압 | 40~500 Hz 출력 주파수 | 단상 출력 상 |
가격 안내
| 정가 (부가세 포함) | |
| 판매가 (부가세 포함) | 29,101,000원 (정가 대비 12% 할인) |
| 판매가 (부가세 별도) | 26,455,455원 |
| 납기 | 주문생산품 4주 |
AC6800B 시리즈 (단상) 모델 비교
| 모델 | 출력 용량 | 최대 전압 | 주파수 | 판매가 |
|---|---|---|---|---|
| AC6801B | 500 VA | 310 Vrms | 40~500 Hz | 7,489,000원 |
| AC6802B | 1 kVA | 310 Vrms | 40~500 Hz | 10,226,000원 |
| AC6803B | 2 kVA | 310 Vrms | 40~500 Hz | 17,573,000원 |
| AC6804B (이 상품) | 4 kVA | 310 Vrms | 40~500 Hz | 29,101,000원 |
AC6804B의 특징
01 | 단상 4 kVA 출력, 0~310 Vrms·40~500 Hz 가변 |
02 | DC 모드 지원: ±438 V, 최대 3200 W (AC+DC 동작 가능) |
03 | 전압·전류·전력(W/VA)·위상각 측정 내장, AC/DC/AC+DC 커플링 |
04 | LAN/LXI·USB 기본, GPIB 옵션 · 웹 브라우저 원격 제어 |
05 | 출력 THD 0.5% 이하, 주파수 정확도 ±0.02% |
주요 사양
| 모델 | AC6804B |
| 시리즈 | AC6800B 시리즈 (단상) |
| 키사이트 분류 | 키사이트 Essential AC 전원공급기 (단상) |
| 출력 용량 | 4 kVA |
| 상 구성 | Single-phase |
| 출력 용량 | 4 kVA (AC mode); 3200 W (DC mode) |
| AC 출력 전압 | AC: 155 Vrms / 310 Vrms ranges (rated 1-155 Vrms / 2-310 Vrms; programmable 0-157.5 Vrms / 0-315 Vrms), 0.1 V resolution |
| 최대 전류 | 40 A / 20 A rms (155 V / 310 V range); max repetitive peak current 120 A / 60 A |
| 출력 주파수 | 40 to 500 Hz (0.1 Hz resolution) |
| DC 출력 | 219 V / 438 V ranges (rated 1.4-219 V / 2.8-438 V; programmable -222.5 to +222.5 V / -445 to +445 V); max current 32 A / 16 A; max power 3200 W; max repetitive peak current 96 A / 48 A |
| 전압 정확도 | AC: 0.35% of full scale; DC: 0.3% / 0.25% of full scale |
| 주파수 정확도 | ±0.02% |
| 출력 왜곡(THD) | 0.5% or less (50-155 V / 100-310 V, PF 1, AC mode) |
| 부하 역률 | 0 to 1 (leading or lagging) |
| 입력 전원 | 100-120 Vrms / 200-240 Vrms, 50/60 Hz, single-phase (range 90-132 / 180-264 Vrms, auto-detected; 47-63 Hz); apparent power 6400 VA or less; input current 64 A/32 A or less (at 100 V/200 V); 53.6 A/28.0 A or less (at 120 V/230 V); PF 0.9 typ |
| 효율 | 70% or greater |
| 측정 기능 | Voltage, current, power (W, VA), phase angle, peak current; AC, DC, AC+DC coupling. Voltage: ±(0.5% of reading + 0.35 V/0.7 V) at 45-65 Hz and DC; Current: ±(0.5% of reading + 0.16 A/0.08 A) at 45-65 Hz and DC; AC power: ±(2% of reading + 4 W) at 45-65 Hz |
| 출력 파형 | Sine (AC), DC, AC+DC; non-sinusoidal/transient waveforms via optional analog input (EXT-AC/EXT-DC, Option AC68BALGU) |
| 주요 기능 | AC, DC and AC+DC output modes, Output on-phase angle setting for repeatable inrush current measurement, Built-in Web server for remote control via browser, Save/recall up to 10 instrument states, Basic transients / external analog programming via optional analog card (AC68BALGU), Optional inhibit interface board (AC68BFIU), Ripple noise 0.7/1.4 Vrms typ (DC mode), Commercial calibration certificate with test data included |
| 인터페이스 | LAN/LXI Core (standard, LXI 1.4 Class C; VXI-11, HiSLIP, SCPI-RAW), USB 2.0 USBTMC (standard), GPIB (optional, AC68GPBU), Analog programming interface (optional, AC68BALGU), Inhibit interface (optional, AC68BFIU) |
| 출력 단자 | Input: M6 terminal block; Output: M6 terminal block |
| 크기 | 429 x 262 x 613.5 mm (16.9 x 10.3 x 24.2 in), depth incl. barrier block safety cover |
| 무게 | Approx. 31 kg (68.34 lb) |
| 랙 마운트 | AC68BRAC6 (text truncated in datasheet) |
※ 사양은 키사이트 데이터시트(5992-2387) 기준입니다.
옵션 및 액세서리
| 추가상품으로 함께 선택 가능 | |
|---|---|
| 제품코드 | 내용 |
| AC68BALGU | 아날로그 인터페이스 보드 업그레이드 (AC6800B 시리즈) |
| AC68BFIU | 폴트 인히빗(Fault Inhibit) 인터페이스 보드 업그레이드 (AC6800B 시리즈) |
| AC68BRAC6 | 랙 마운트 플랜지 키트 (AC6804B) |
| AC68GPBU | GPIB 인터페이스 보드 업그레이드 (AC6800 시리즈) |
추가상품 및 자료
GPIB·아날로그 인터페이스, 랙 마운트 키트 등은 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 용도에 맞는 모델 선택이나 견적이 필요하시면 문의 주세요.
Keysight 공식 제품 · 티엠웨이 (주문생산품 4주)
