XLN30052-GL

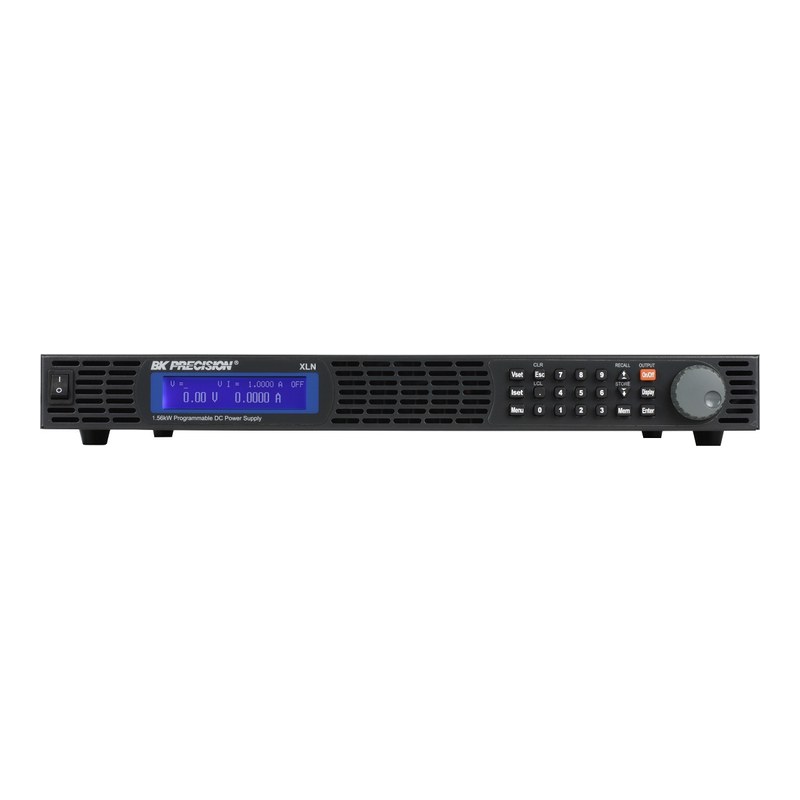

BK Precision XLN30052-GL은 5~300 V, 최대 5.2 A, 1560 W 출력의 1U 고전압 프로그래머블 DC 전원공급기입니다. 300 V까지 출력하면서 리플·노이즈 ≤ 25 mVrms를 유지해 전력전자 DC 링크와 고전압 부품 시험에 적합합니다. 외부 아날로그 단자로 출력 모니터링과 상태 확인이 가능합니다. 표준 USB·RS485에 GPIB와 LAN 인터페이스를 더한 버전으로, 내장 웹 서버와 Telnet으로도 원격 제어할 수 있습니다.
GPIB/LAN으로 제어하는 300 V / 5.2 A 전원
키패드·노브 조작과 동시 표시 화면으로 직관적으로 설정하며, USB와 RS485로 PC 제어와 다중 장비 연동을 구성합니다. 리스트 모드 시퀀스는 SCPI 명령이나 애플리케이션 소프트웨어로 작성합니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN30052-GL의 특징
300 V / 5.2 A 출력
5~300 V 범위와 1560 W 출력으로 고전압 DC 버스를 쓰는 장비 시험에 대응합니다.
다양한 보호 기능
OVP(5~315 V 설정), OCP, OPP, OTP, 폴드백 보호와 키 잠금 기능을 갖췄습니다.
아날로그 제어·모니터링
전압 또는 저항 신호로 출력을 제어하고, 출력값과 CV/CC 상태, 오류를 외부에서 확인합니다.
GPIB·LAN과 웹 서버
GPIB와 LAN 인터페이스를 기본 탑재해 내장 웹 서버로 브라우저에서 설정·모니터링하고, Telnet으로 SCPI 명령을 보낼 수 있습니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL (이 상품) | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
전력전자 개발
인버터·PFC 회로 DC 링크 전원 모의
고전압 부품 시험
릴레이·커패시터 등 고전압 소자 평가
커패시터 에이징
장시간 고전압 인가 시험
생산 검사
고전압 제품의 출하 전 기능 시험
XLN30052-GL 주요 사양
| 모델 | XLN30052-GL |
|---|---|
| 출력 채널 | 1 (단일 출력) |
| 출력 전압 | 5~300 V |
| 출력 전류 | 0.02~5.2 A |
| 최대 출력 전력 | 1560 W |
| OVP 설정 범위 / 정확도 | 5~315 V / 1.5 V |
| 라인 레귤레이션 (전압 / 전류) | ≤ 32 mV / ≤ 10.4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 32 mV / ≤ 20.8 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 25 mVrms / ≤ 150 mVpp |
| 리플·노이즈 전류 | ≤ 10 mA |
| 설정·측정 분해능 | 10 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 150 mV) |
| 설정·측정 정확도 (전류) | ±(0.1 % + 15.6 mA) |
| 과도 응답 시간 | ≤ 2 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 100 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 2000 ms |
| 원격 센싱 보상 | 5 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그, GPIB, LAN (웹 서버, Telnet) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1950 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 44.2 x 460 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
