ROHDE & SCHWARZ · MXO 4 SERIES
로데슈바르즈 MXO44-2410 1 GHz 디지털 오실로스코프
1 GHz · 4채널 · 12비트 ADC · 초당 450만 파형 · 400 Mpts/ch · 13.3인치 Full HD 터치
R&S MXO 4는 세계 최초로 초당 450만 파형 이상의 업데이트 속도를 구현한 차세대 오실로스코프입니다. 12비트 ADC(HD 모드 18비트)와 낮은 노이즈로 신호를 정확히 보고, 채널당 400 Mpts의 동급 최대 기본 메모리와 0.0001 div 감도의 디지털 트리거, 최대 4개 동시 스펙트럼 분석을 갖췄습니다.
1 GHz 아날로그 대역폭 | > 4.5 M 파형/초 획득 | 12 bit ADC (HD 18비트) | 400 Mpts 채널당 기본 메모리 | 13.3" Full HD 터치 |
가격 안내
| 모델 | MXO44-2410 (1 GHz, 4채널) |
| 판매가 (부가세 포함) | 45,287,000원 |
| 판매가 (부가세 별도) | 41,170,000원 |
| 납기 | 주문생산품 4주 |
대역폭별 모델 구성
| 모델 | 대역폭 | 채널 | 판매가 (부가세 포함) |
|---|---|---|---|
| MXO44-242 | 200 MHz | 4채널 | 17,919,000원 |
| MXO44-243 | 350 MHz | 4채널 | 28,308,000원 |
| MXO44-245 | 500 MHz | 4채널 | 36,553,000원 |
| MXO44-2410 (이 상품) | 1 GHz | 4채널 | 45,287,000원 |
| MXO44-2415 | 1.5 GHz | 4채널 | 52,366,000원 |
※ 대역폭(채널 구성)마다 별도 상품으로 등록되어 있습니다. 구입 후에도 라이선스로 대역폭을 올릴 수 있습니다. ※ 1.5 GHz(MXO44-2415)는 2채널 동작 시 대역폭입니다.
MXO44-2410의 특징

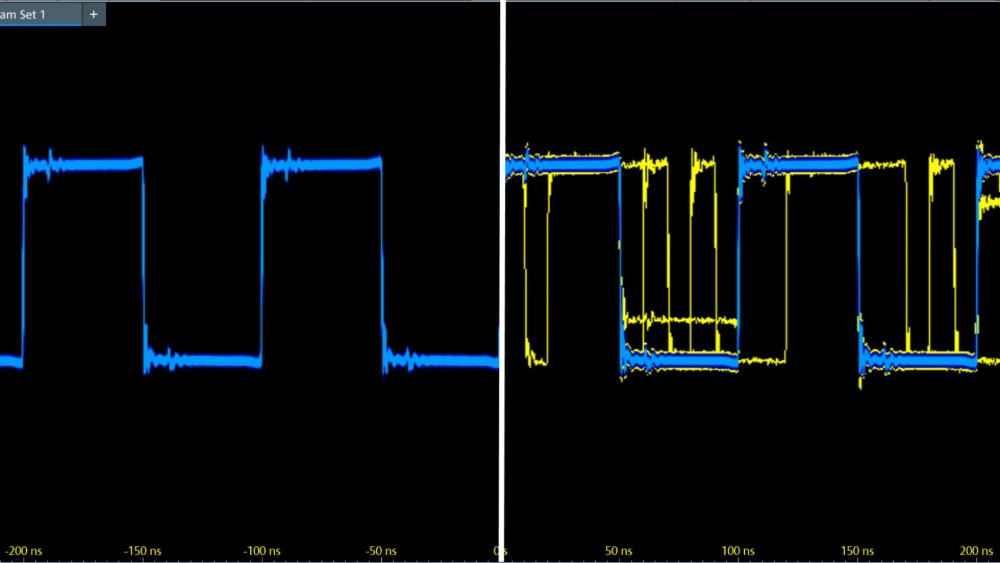

01 · 빠른 업데이트 초당 450만 파형 이상 MXO-EP 처리 ASIC으로 최대 99% 실시간 신호 캡처를 구현해, 다른 장비에서 놓치기 쉬운 드문 글리치까지 즉시 찾아냅니다. |  |

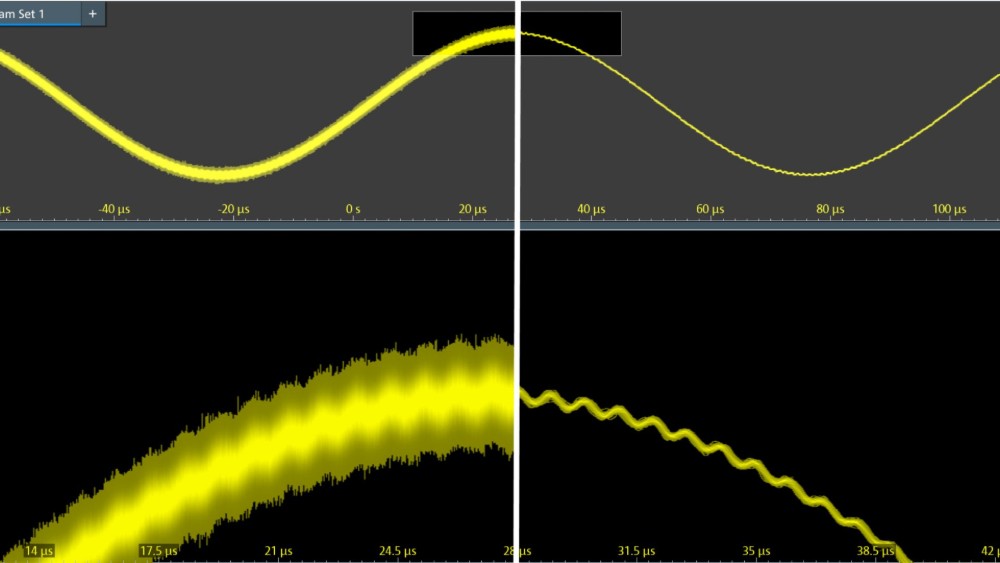

 | 02 · 정밀 측정 12비트 ADC와 낮은 노이즈 모든 샘플링 속도에서 12비트 분해능을 유지하고 HD 모드에서는 18비트까지 높입니다. 10비트 ENOB 수준의 시스템 성능으로 작은 신호 변화를 정확히 측정합니다. |

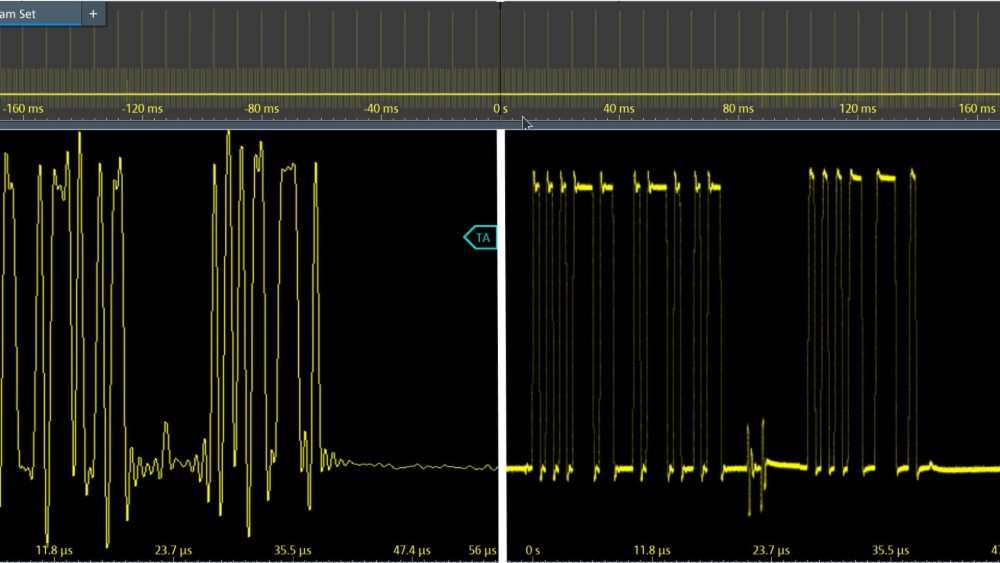

03 · 대용량 메모리 채널당 400 Mpts 기본 업계 최대 수준의 기본 메모리로 긴 시간 구간을 높은 샘플링 속도 그대로 담습니다. MXO4-B108 옵션으로 800 Mpts까지 늘리고, 히스토리 기능으로 지난 파형을 다시 봅니다. |  |

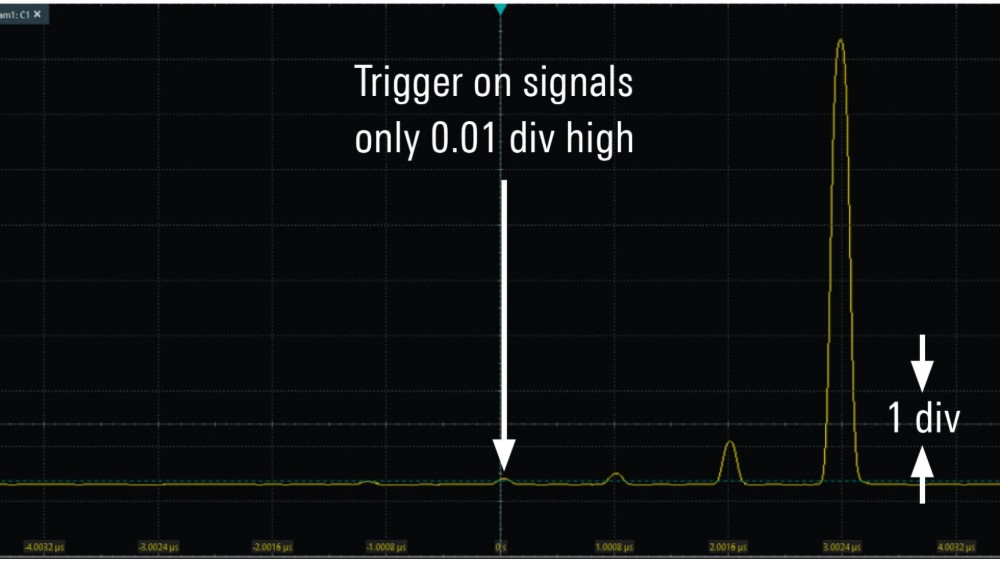

 | 04 · 디지털 트리거 1/10,000 div 트리거 감도 업계 최고 감도의 디지털 트리거로 아주 작은 신호에도 정확히 트리거하며, 존 트리거로 아날로그·스펙트럼·연산 파형의 원하는 영역만 골라냅니다. |

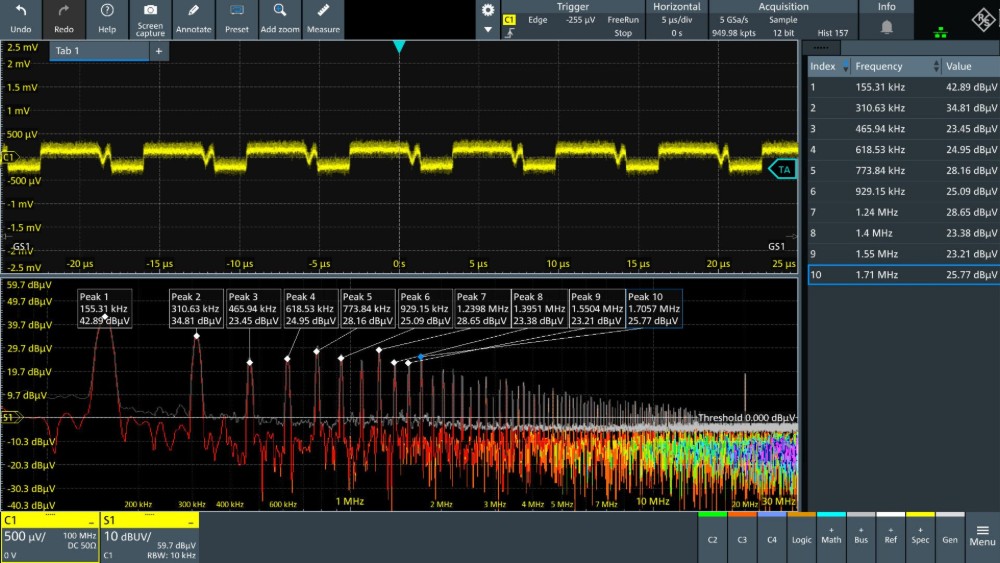

05 · 스펙트럼 분석 최대 45,000 FFT/s, 4개 동시 스펙트럼 중심 주파수·스팬·RBW 같은 RF 제어로 주파수 영역을 다루고, 최대 4개 스펙트럼을 동시에 표시해 EMI와 전원 노이즈를 빠르게 분석합니다. |  |

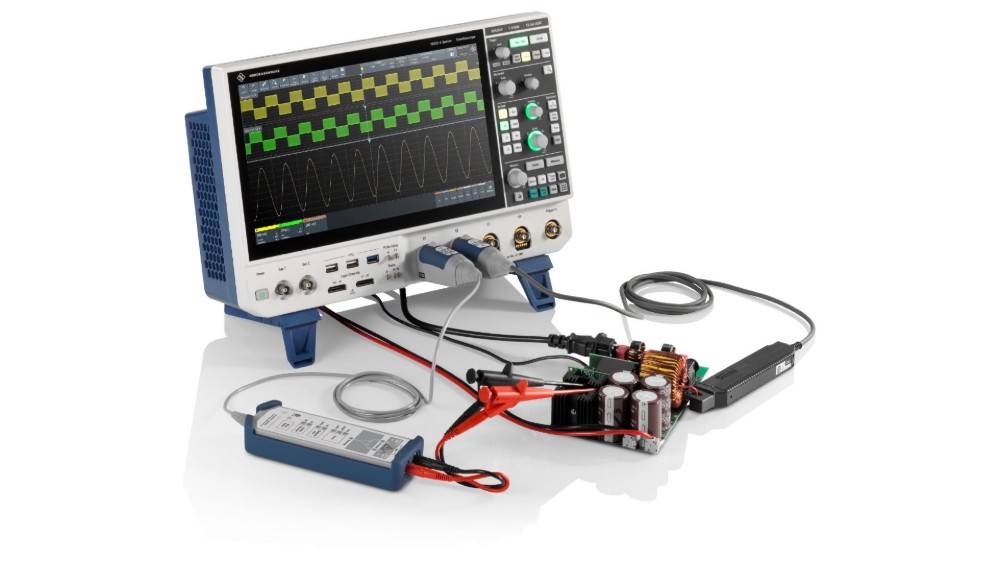

 | 06 · 확장성 MSO·발생기·파워 분석 디지털 16채널(MXO4-B1), 2채널 임의 파형 발생기(MXO4-B6), 파워 분석·주파수 응답 분석 등을 더해 하나의 장비로 다양한 시험을 합니다. |
주요 사양
| 모델 | MXO44-2410 (R&S MXO 4) |
| 대역폭 | 1 GHz |
| 아날로그 채널 | 4채널 |
| 최대 샘플링 속도 | 5 GSa/s (2채널 인터리브), 2.5 GSa/s (4채널) |
| 메모리 | 채널당 400 Mpts 기본, 옵션 MXO4-B108로 800 Mpts |
| 수직 분해능 | 12비트 ADC, HD 모드 최대 18비트 |
| 입력 감도 | 500 µV/div ~ 10 V/div (1 MΩ), 500 µV/div ~ 1 V/div (50 Ω) |
| 파형 획득 속도 | 4,500,000 wfm/s 이상 |
| 타임베이스 | 200 ps/div ~ 10,000 s/div, 정확도 ±0.2 ppm |
| 트리거 | Edge, glitch, width, runt, window, timeout, interval, slew rate, setup&hold, pattern, state, 존 트리거, 감도 0.0001 div |
| 자동 측정 / 커서 | 39종 / 4종 |
| MSO (옵션 MXO4-B1) | 디지털 16채널, 400 MHz, 5 GSa/s |
| 인터페이스 | USB 3.1 3개, USB 2.0 2개, USB 디바이스, 이더넷, HDMI |
| 디스플레이 | 13.3인치 멀티터치, 1920 × 1080 (Full HD) |
| 크기 (W×H×D) | 414 × 279 × 162 mm |
| 무게 | 6 kg |
※ 사양은 로데슈바르즈 공식 자료(R&S MXO 4 제품 페이지·브로셔) 기준이며, 세부 수치는 구성과 측정 조건에 따라 다를 수 있습니다.
옵션 및 액세서리
| 하드웨어 옵션·액세서리 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXO4-B1 | MSO 혼합 신호 옵션, 16 디지털 채널 5 GSa/s (MXO 4) |
| MXO4-B6 | 2채널 100 MHz 임의 파형 발생기 (MXO 4) |
| MXO4-Z1 | 전면 커버 (MXO 4) |
| MXO4-Z3 | 보호 및 운반용 케이스 (MXO 4) |
| MXO4-Z4 | 트롤리형 운반 케이스 (MXO 4) |
| 소프트웨어·분석 옵션 (추가상품 선택 가능) | |
|---|---|
| 제품코드 | 내용 |
| MXO4-B108 | 메모리 업그레이드 800 Mpts (MXO 4) |
| MXO4-PK1 | 애플리케이션 번들: 직렬 디코드·파워·주파수응답 분석 + 발생기 (MXO 4) |
| MXO4-K31 | 파워 분석 (MXO 4) |
| 기타 옵션·프로브 (견적 문의) | |
|---|---|
| 제품코드 | 내용 |
| MXO4-K510/K520/K530/K550/K560 | 직렬 프로토콜 트리거·디코드 개별 옵션 |
| MXO4-K36 | 주파수 응답(보드 플롯) 분석 |
| 대역폭 업그레이드 | 구입 후 라이선스로 상위 대역폭(최대 1.5 GHz) 업그레이드 |
| RT-ZS / RT-ZD / RT-ZC 계열 | 액티브·차동·전류 프로브 |
기본 구성품
| 기본 구성품 | 채널당 700 MHz 10:1 패시브 프로브, 액세서리 백, 퀵 스타트 가이드, 전원 코드 |
| 보증 | 로데슈바르즈 표준 보증 (연장 보증·교정 플랜은 견적 문의) |
추가상품 및 자료
하드웨어·소프트웨어 옵션과 액세서리는 상품 페이지의 추가상품에서 함께 선택하실 수 있습니다. 그 밖의 옵션과 프로브는 견적 문의 주시면 안내해 드립니다.
Rohde & Schwarz 공식 제품 · 티엠웨이 (주문생산품 4주)
