XLN15010-GL
BK Precision XLN15010-GL은 5~150 V, 최대 10.4 A, 1560 W 출력의 1U 고전압형 프로그래머블 DC 전원공급기입니다. 외부 아날로그 인터페이스로 출력 전압·전류 모니터링과 CV/CC 상태, 오류 신호까지 확인할 수 있습니다. 150 V급 산업용 DC 장비와 전력전자 시험에 알맞습니다. 표준 USB·RS485에 GPIB와 LAN 인터페이스를 더한 버전으로, 내장 웹 서버와 Telnet으로도 원격 제어할 수 있습니다.
GPIB/LAN 탑재 150 V / 10.4 A 고전압 전원

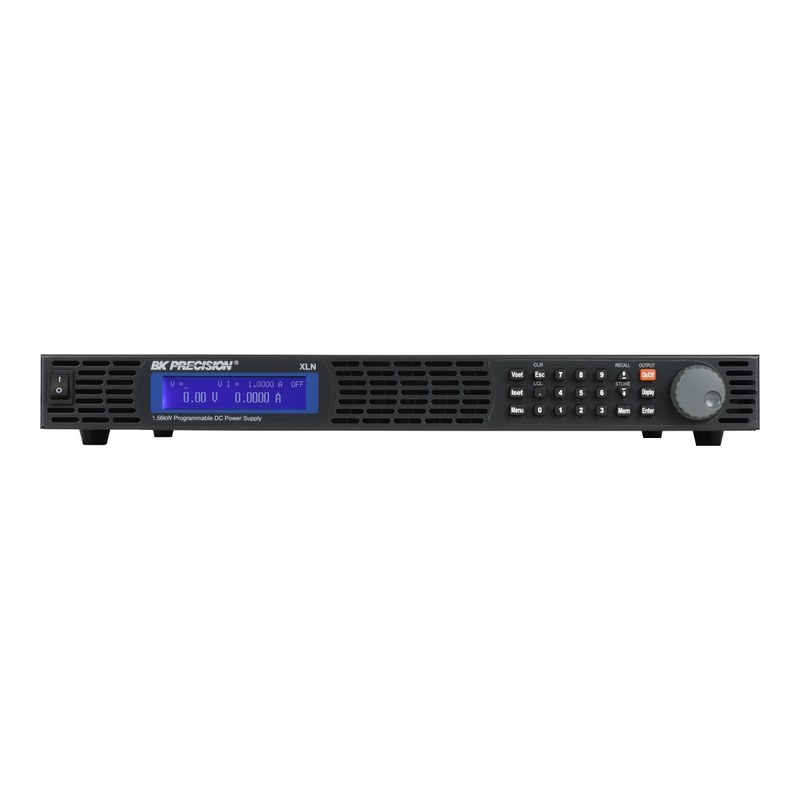

전면 키패드와 노브, 설정·출력값 동시 표시로 벤치에서 바로 조작합니다. 후면 USB, RS485, 외부 아날로그 제어 단자와 출력·원격 센싱 단자를 갖췄습니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN15010-GL의 특징
1560 W 고전압 출력
5~150 V, 최대 10.4 A로 대전류 모델보다 높은 1560 W 출력을 1U에 담았습니다.
아날로그 모니터링
외부 아날로그 단자로 출력 전압·전류 모니터링, CV/CC 모드 확인, 오류 표시가 가능합니다.
병렬 마스터/슬레이브
같은 정격 최대 4대를 병렬로 연결해 전류를 늘리고 RS485로 동기 운전합니다.
GPIB·LAN과 웹 서버
GPIB와 LAN 인터페이스를 기본 탑재해 내장 웹 서버로 브라우저에서 설정·모니터링하고, Telnet으로 SCPI 명령을 보낼 수 있습니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL (이 상품) | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
산업용 DC 장비
110~150 V급 제어 전원 및 장비 시험
모터 드라이브
고전압 모터 드라이브 DC 입력 평가
커패시터 시험
커패시터 충전 및 에이징
ATE 시스템
고전압 채널이 필요한 자동 시험 장비
XLN15010-GL 주요 사양
| 모델 | XLN15010-GL |
|---|---|
| 출력 채널 | 1 (단일 출력) |
| 출력 전압 | 5~150 V |
| 출력 전류 | 0.04~10.4 A |
| 최대 출력 전력 | 1560 W |
| OVP 설정 범위 / 정확도 | 5~158 V / 750 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 17 mV / ≤ 20.8 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 17 mV / ≤ 40.4 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 10 mVrms / ≤ 100 mVpp |
| 리플·노이즈 전류 | ≤ 15 mA |
| 설정·측정 분해능 | 10 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 75 mV) |
| 설정·측정 정확도 (전류) | ±(0.1 % + 30 mA) |
| 과도 응답 시간 | ≤ 2 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 100 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 5 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그, GPIB, LAN (웹 서버, Telnet) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1950 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 44.2 x 460 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
