HVL100050
BK Precision HVL100050은 최대 1000 V, 50 A, 6 kW를 처리하는 HVL 시리즈 5U 고전압 DC 전자로드입니다. HVL100025의 두 배 전력으로 고전압 EV 배터리와 충전 설비의 정격 부하 시험을 한 대로 해결하며, 10대 병렬 시 최대 60 kW까지 확장됩니다.
1000 V·6 kW, EV 고전압 시험을 위한 5U 부하

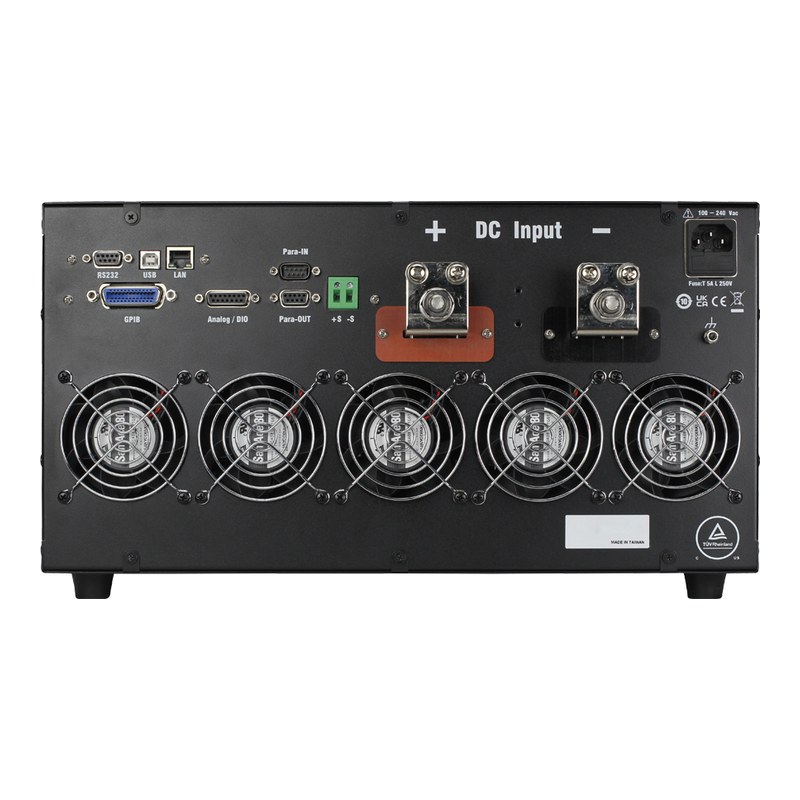

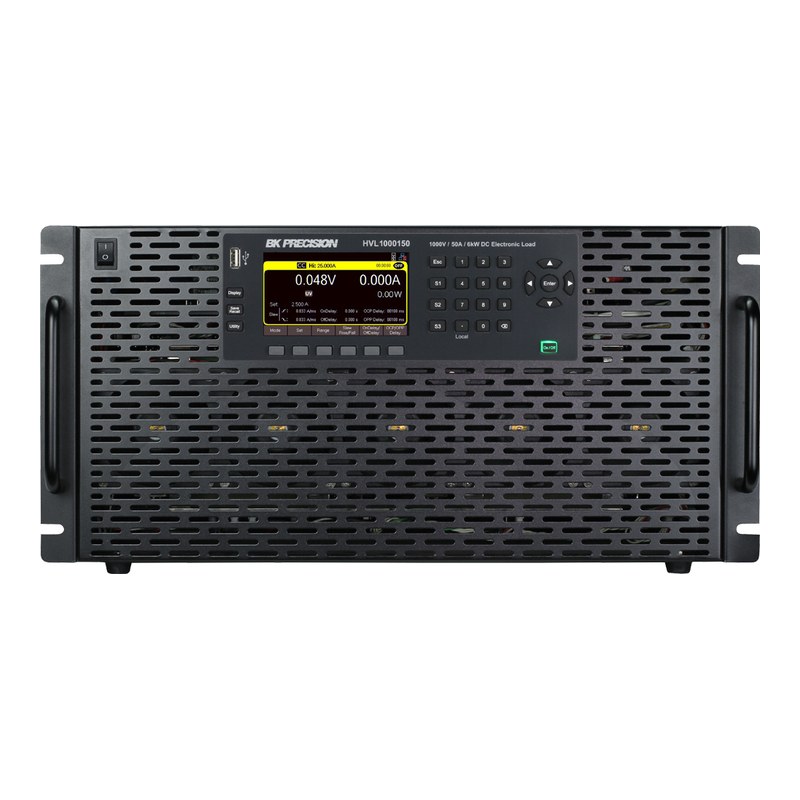

전면 4.3인치 LCD에서 상세 화면과 확대 화면을 전환하며 설정과 측정값을 확인합니다. 후면 USB, LAN, RS232, GPIB 인터페이스와 아날로그/DIO 커넥터로 ATE 시스템에 쉽게 통합됩니다.
HVL 시리즈 데이터시트 (영문)자료실에서 보기 ›HVL100050의 특징
1000 V / 6 kW
0~1000 V, 0~50 A 입력과 6 kW 전력으로 고전압 대용량 소스를 한 대로 시험합니다.
60 kW까지 병렬 확장
동일 모델 최대 10대를 병렬 연결하면 시스템 전체 전압·전류를 한 화면에 표시하며 60 kW까지 흡수합니다.
고급 리스트 모드
최대 100스텝 프로그램을 10개까지 저장하고 최대 100,000회 반복하며, 스텝별 트리거 출력으로 외부 장비와 동기화합니다.
외부 아날로그 제어
1500 V 절연 아날로그 인터페이스로 외부 제어와 전압(±20 mV)·전류(±20 mA) 모니터링을 지원합니다.

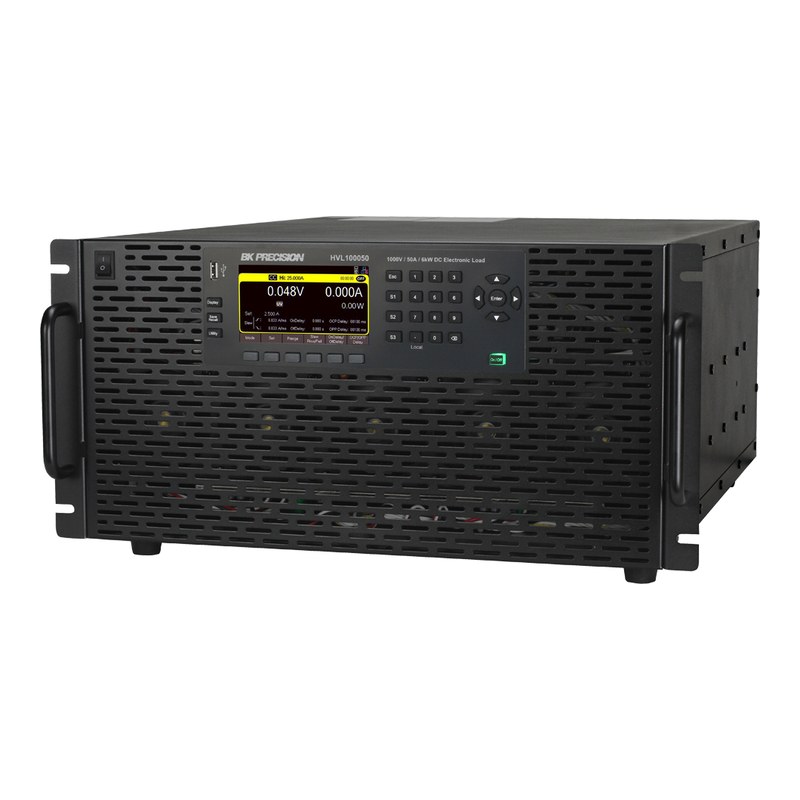

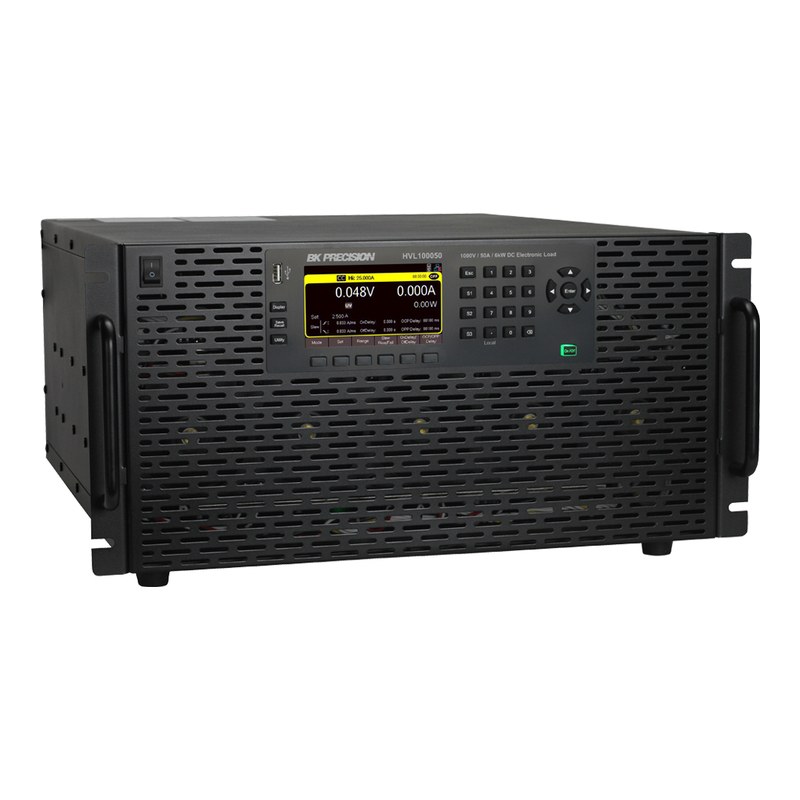

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 최소 동작 전압 | 크기 |
|---|---|---|---|---|---|
| HVL150250 | 0~150 V | 0~250 A | 2 kW | 1.5 V | 3U |
| HVL150480 | 0~150 V | 0~480 A | 3 kW | 3.0 V | 3U |
| HVL600150 | 0~600 V | 0~150 A | 3 kW | 3.5 V | 3U |
| HVL80075 | 0~800 V | 0~75 A | 3 kW | 2.0 V | 3U |
| HVL100025 | 0~1000 V | 0~25 A | 3 kW | 3.5 V | 3U |
| HVL150750 | 0~150 V | 0~750 A | 6 kW | 1.5 V | 5U |
| HVL600300 | 0~600 V | 0~300 A | 6 kW | 3.5 V | 5U |
| HVL800150 | 0~800 V | 0~150 A | 6 kW | 2.0 V | 5U |
| HVL100050 (이 상품) | 0~1000 V | 0~50 A | 6 kW | 3.5 V | 5U |
이런 현장에 적합합니다
EV 배터리 시험
800 V급 배터리 팩의 대전력 방전 시험
EV 충전소 검증
급속 충전기 출력 부하 시험
태양광 인버터 입력
PV 시뮬레이터·스트링 출력 평가
ATE 시스템
고전압 전원 생산 라인 자동 시험
HVL100050 주요 사양
| 모델 | HVL100050 |
|---|---|
| 입력 전압 | 0~1000 V |
| 입력 전류 | 0~50 A |
| 입력 전력 | 6000 W |
| 동작 모드 | CC / CV / CR / CW |
| 최소 동작 전압 | 3.5 V (풀스케일 전류) |
| CV 레인지 (Low / High) | 0.5~100 V / 0.5~1000 V |
| CV 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 100 mV |
| CC 레인지 (Low / High) | 0.05~5 A / 0.05~50 A |
| CC 정확도 / 분해능 | ±(0.05% + 0.05% FS) / 1 mA |
| CR 레인지 | Low 0.1 Ω~20 Ω / High 20 Ω~5 kΩ |
| CW 레인지 | Low 6~600 W / High 6~6000 W |
| CW 정확도 / 분해능 | ±(0.2% + 1% FS) / 10 mW |
| 트랜지언트 모드 (CC) | 연속 / 펄스 / 토글, 최대 10 kHz, T1·T2 100 µs~10 s |
| 슬루율 (일반값) | 0.017 A/ms ~ 1000 A/ms, 최소 상승 시간 100 µs |
| 리스트 모드 | 프로그램당 최대 100스텝, 10개 저장, 최대 100,000회 반복 |
| OVP / OCP | OVP 0.656~1050 V (0.2% + 1.313 V), OCP 0.033~52.5 A (0.2% + 0.066 A) |
| 저전압 차단 (UVL) | 0.75~1000 V (2.5% + 1.25 V) |
| 기타 보호 | OPP, 역전압 보호, 발진 보호, 키 잠금 |
| 병렬 운전 | 동일 모델 최대 10대 (최대 60 kW) |
| 인터페이스 | USB(USBTMC), LAN, RS232, GPIB (SCPI), 전면 USB 호스트 |
| 외부 아날로그 | VMON ±20 mV, IMON ±20 mA, 절연 전압 1500 V |
| 입력 전원 | 100~240 VAC ±10%, 47~63 Hz |
| 크기 (H x W x D) / 무게 | 222 x 428.4 x 615 mm (5U) / 33.5 kg |
| 사용 온도 | 5 °C ~ 40 °C |
| 기본 구성품 | 전원 코드, 탈착식 입력 보호 커버, 핸들 포함 랙마운트 브래킷 |
※ 제조사 데이터시트(HVL Series Datasheet v072126) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
