XLN3640
BK Precision XLN3640은 0~36 V, 최대 40 A를 1440 W로 공급하는 1U 랙형 프로그래머블 DC 전원공급기입니다. XLN 시리즈에서 가장 큰 전류를 내는 모델로, 12 V·24 V 계통 장비와 저전압 대전류 부하 시험에 알맞습니다. 1 mV / 1 mA 분해능과 5 V / 1 A 보조 출력을 갖춰 벤치와 시스템 모두에서 쓰기 좋습니다.
36 V / 40 A, 저전압 대전류 시험을 1U에 담다

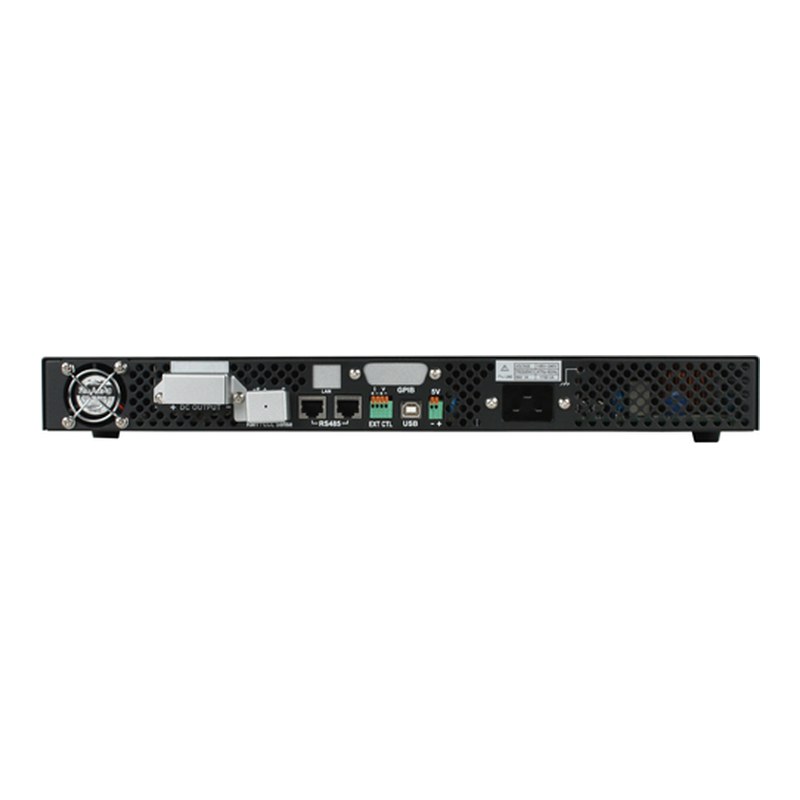

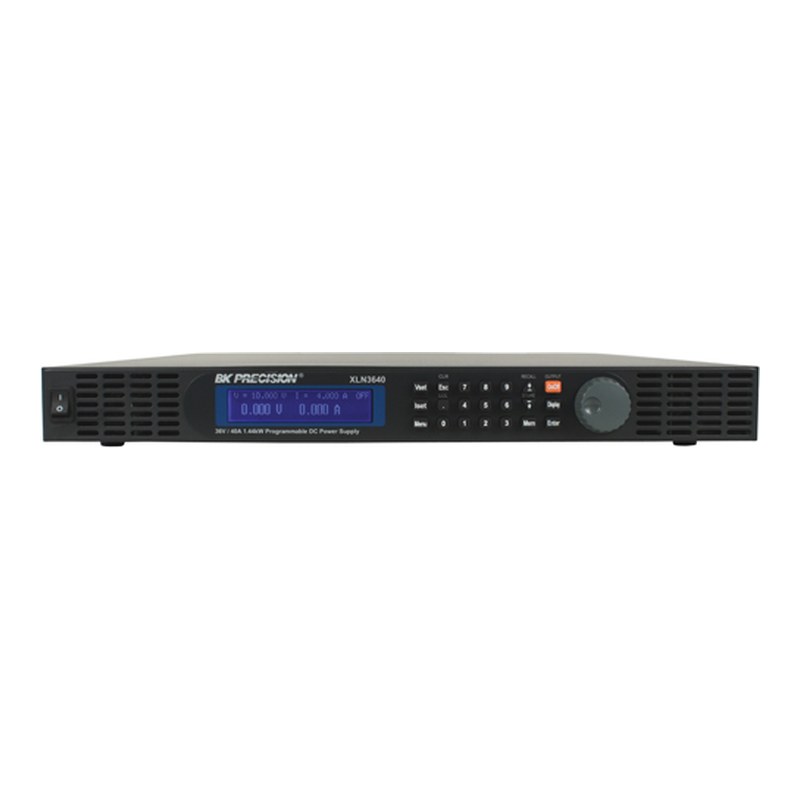

숫자 키패드와 로터리 노브로 전압·전류를 빠르게 설정하고, 설정값과 출력값이 화면에 함께 표시됩니다. 후면에는 USB, RS485, 외부 아날로그 제어 단자와 원격 센싱 단자, 대전류용 출력 단자대가 배치되어 있습니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN3640의 특징
40 A 대전류 출력
0~36 V 범위에서 최대 40 A를 내어 12 V·24 V 계통 장비와 모터, DC-DC 컨버터 시험에 충분한 전류를 공급합니다.
직렬·병렬 마스터/슬레이브
같은 정격 최대 4대를 직렬 또는 병렬로 묶어 RS485로 동기 운전하고, 마스터에서 전체 전압·전류를 확인합니다.
5 V / 1 A 보조 출력
주 출력과 별도로 5 V / 1 A 고정 출력이 있어 제어 보드나 주변 장치를 함께 구동할 수 있습니다.
리스트 모드와 소프트 스타트
최대 150 스텝 시퀀스를 내부 메모리에서 실행하고, 전압·전류 슬루율을 설정해 돌입 전류를 줄입니다.

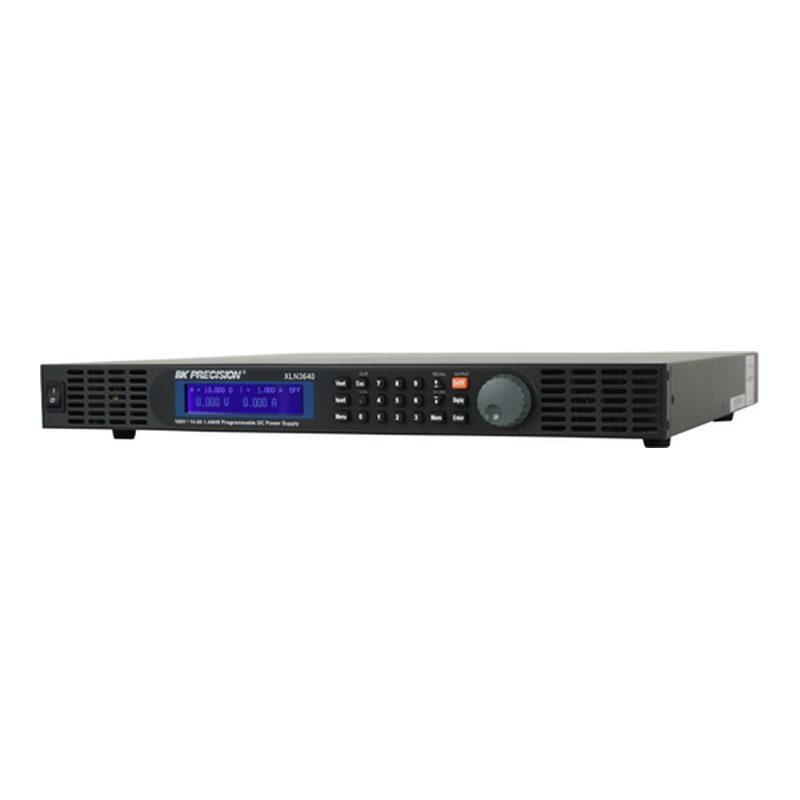

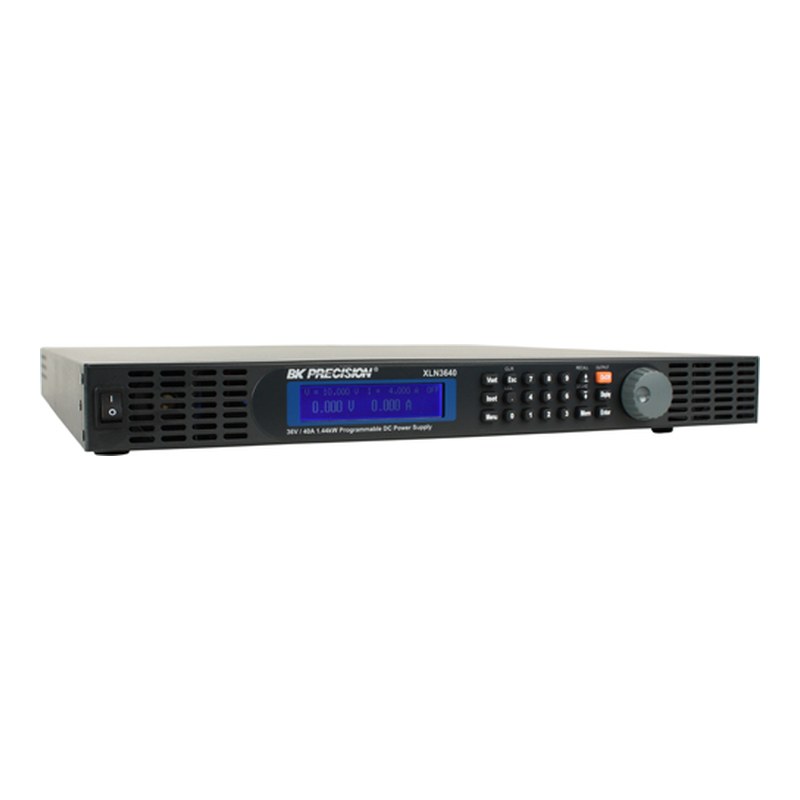

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 (이 상품) | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
차량 전장 시험
12 V·24 V 전장품과 ECU에 대전류 전원 공급
모터·액추에이터
소형 모터와 액추에이터 구동 및 부하 특성 확인
DC-DC 컨버터 평가
저전압 대전류 입력 조건에서 효율·동작 시험
번인·생산 라인
랙에 여러 대를 실장해 장시간 에이징 시험
XLN3640 주요 사양
| 모델 | XLN3640 |
|---|---|
| 출력 채널 | 1 (단일 출력) + 5 V / 1 A 고정 보조 출력 |
| 출력 전압 | 0~36 V |
| 출력 전류 | 0~40 A |
| 최대 출력 전력 | 1440 W |
| OVP 설정 범위 / 정확도 | 2~38 V / 200 mV |
| 라인 레귤레이션 (전압 / 전류) | ≤ 4 mV / ≤ 4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 8 mV / ≤ 8 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 5 mVrms / ≤ 60 mVpp |
| 리플·노이즈 전류 | ≤ 90 mA |
| 설정·측정 분해능 | 1 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 10 mV) |
| 설정·측정 정확도 (전류) | ±(0.05 % + 10 mA) |
| 과도 응답 시간 | ≤ 1 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 15 ms / ≤ 15 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 15 ms / ≤ 1000 ms |
| 원격 센싱 보상 | 2 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그 (GPIB/LAN은 -GL 버전) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1700 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 43.6 x 432 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트, 출력 단자대 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
