MPS1000
BK Precision MPS1000은 최대 600 W를 공급하는 1U 모듈형 DC 전원 메인프레임으로, 4개 슬롯에 MPS 시리즈 DC 모듈을 자유롭게 조합해 1~4채널 전원을 구성합니다. 100~240 VAC 입력을 받아 일반 콘센트에서 바로 운용할 수 있고, 모듈 합계가 600 W를 넘으면 메인프레임이 출력 전력을 자동으로 배분·제한합니다.
600 W 4슬롯 1U 메인프레임, 다채널 ATE 전원의 기본
전면 와이드 컬러 TFT 화면에서 장착된 모든 채널을 여러 표시 모드로 확인하고, 전면 USB 호스트로 설정과 리스트 프로그램을 저장합니다. 후면 USB, LAN, GPIB와 디지털 I/O 단자로 PC 제어, 트리거, 메인프레임 동기화를 연결합니다.
MPS 시리즈 데이터시트 (영문)자료실에서 보기 ›MPS1000의 특징
모듈형 설계
8종 DC 모듈 중 필요한 조합을 최대 4개까지 장착하고, 가이드 포스트와 정렬 핀으로 슬롯에 확실하게 고정됩니다.
전력 배분
장착 모듈 합계가 600 W를 넘어도 메인프레임이 출력을 자동 제한하고, 모듈별 전력 한도를 조정할 수 있습니다.
채널 커플링·출력 시퀀스
채널별 출력 지연, 전압·전류 슬루율, 커플링 모드로 정밀한 파워업 순서를 만듭니다.
시스템 통합
USB, LXI LAN, GPIB 기본 탑재와 SCPI, LabVIEW·IVI-C·IVI.NET 드라이버로 기존 시험 시스템에 쉽게 연결됩니다.

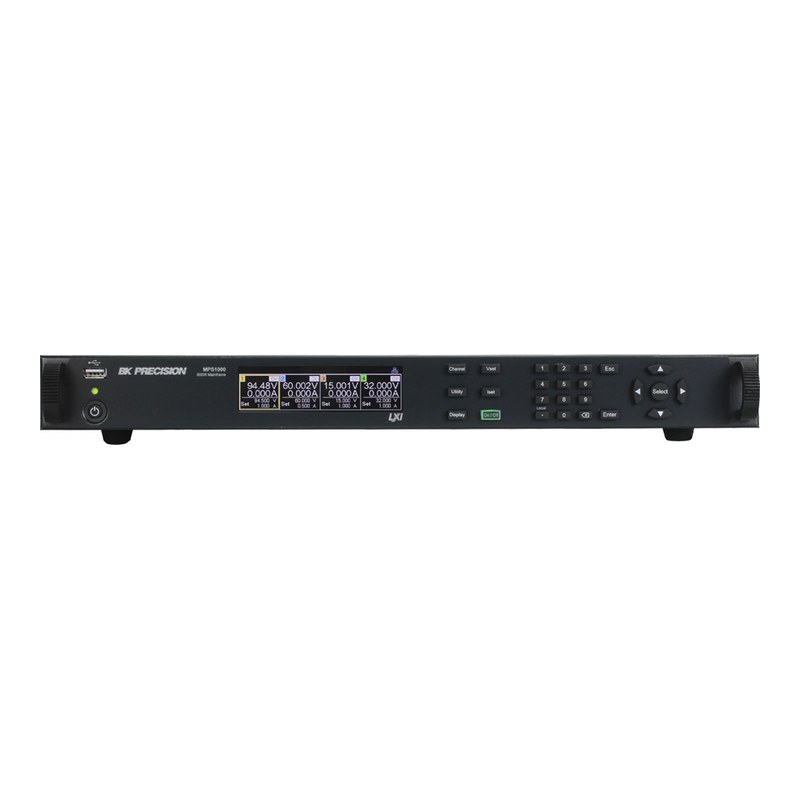

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 구분 | 정격 전압 | 정격 전류 | 전력 | 방식 |
|---|---|---|---|---|---|
| MPS1000 (이 상품) | 메인프레임 | - | - | 600 W (총) | 4슬롯, 1U |
| MPS1001 | 메인프레임 | - | - | 1200 W (총) | 4슬롯, 1U |
| MPS1101 | 100 W 모듈 | 15 V | 20 A | 100 W | 멀티레인지 |
| MPS1102 | 100 W 모듈 | 32 V | 9.5 A | 100 W | 멀티레인지 |
| MPS1103 | 100 W 모듈 | 60 V | 5 A | 100 W | 멀티레인지 |
| MPS1104 | 100 W 모듈 | 100 V | 3 A | 100 W | 멀티레인지 |
| MPS1301 | 300 W 모듈 | 15 V | 20 A | 300 W | 고정 레인지 |
| MPS1302 | 300 W 모듈 | 32 V | 9.5 A | 300 W | 고정 레인지 |
| MPS1303 | 300 W 모듈 | 60 V | 5 A | 300 W | 고정 레인지 |
| MPS1304 | 300 W 모듈 | 100 V | 3 A | 300 W | 고정 레인지 |
이런 현장에 적합합니다
ATE 시스템
1U 랙 공간에 최대 4채널 DC 전원을 집약해 시험 랙 공간 절약
생산 시험
보드 다전원 레일 공급과 출력 순서 제어로 반복 시험 처리량 향상
R&D 벤치
필요한 전압·전류 모듈만 골라 장착하는 맞춤형 다채널 전원
배터리 시험
배터리 테스트 소프트웨어와 전자부하를 조합한 충방전 사이클 시험
MPS1000 주요 사양
| 모델 | MPS1000 |
|---|---|
| 구성 | 4슬롯 모듈형 DC 전원 메인프레임 (모듈 별도 구매, 사용자 장착) |
| 최대 공급 전력 | 600 W |
| 모듈 슬롯 | 4개 (1~4채널 구성) |
| 호환 모듈 | MPS1101, MPS1102, MPS1103, MPS1104 (100 W), MPS1301, MPS1302, MPS1303, MPS1304 (300 W) |
| 폼팩터 | 1U 랙형 |
| 직렬/병렬 운전 | 동일 모듈 조합 시 최대 400 V 또는 80 A (모델에 따라) |
| 리스트 모드 | 프로그램당 최대 512 스텝, 내부 메모리 10개 프로그램 저장 |
| 명령 응답 시간 | 10 ms (typical) |
| 효율 | 70% |
| 역률 | 0.97 |
| 인터페이스 | USB(USBTMC/가상 COM), LAN(LXI Class C), GPIB, 전면 USB 호스트 |
| 디지털 I/O | 입출력 트리거, 리모트 인히빗, 전압 이상 신호, 메인프레임 간 동기화 |
| 보호 기능 | OVP, OCP, OTP, 키 잠금 |
| 기타 기능 | 내장 웹 서버, NISPOM 메모리 삭제, 인터페이스 개별 비활성화 |
| 입력 전원 | 100~240 VAC ±10%, 50/60 Hz |
| 최대 정격 입력 전력 | 850 VA |
| 크기 (W x H x D) | 425 x 44 x 550 mm |
| 무게 | 6.8 kg (블랭크 커버 4개 포함 시 9 kg) |
| 기본 구성품 | 랙마운트 키트, 110 V용 전원 코드 |
※ 제조사 데이터시트(MPS Series Datasheet, v050626) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
