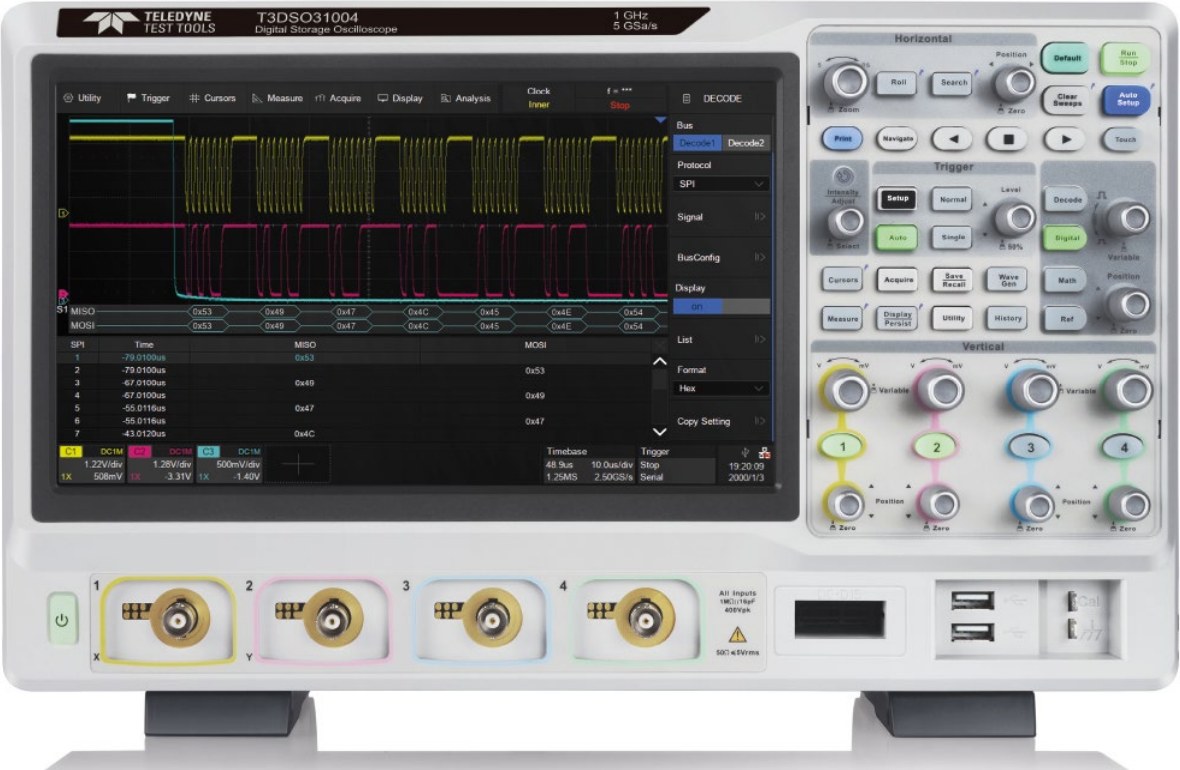

T3DSO31004 텔레다인 T3DSO3000 디지털 오실로스코프

HOME >

오실로스코프

T3DSO31004 TELEDYNE T3DSO3000 OSCILLOSCOPE | 텔레다인 디지털 오실로스코프 | 1GHz | 4CH | 5GS/s

Teledyne T3DSO3000 T3DSO31004 디지털 오실로스코프 / 1 GHz / 4채널 / 5 GS/s / 250 Mpts / 10.1" 터치

판매가: 견적문의

배송비

2,500원 / 주문시결제(선결제) 조건별배송

택배

방문 수령지 : 인천광역시 서구 보듬로 158 (블루텍) 공존동 624호

모델명: T3DSO31004

브랜드: Teledyne LeCroy

납기: 주문제작품 6주

상세정보
교환및반품
상품후기 (0)
상품문의 (0)

TELEDYNE TEST TOOLS · DIGITAL OSCILLOSCOPE

T3DSO3000 시리즈

200 MHz ~ 1 GHz · 4채널 · 5 GS/s · 250 Mpts 디지털 오실로스코프

최대 5 GS/s 샘플링과 250 Mpts 메모리, 최대 500,000 wfm/s의 빠른 파형 캡처, 10.1인치 터치스크린을 갖춘 4채널 오실로스코프입니다. 시리얼 디코드, 보드 선도, 전력 분석을 기본 제공합니다.

1 GHz

최대 대역폭

5 GS/s

최대 샘플링

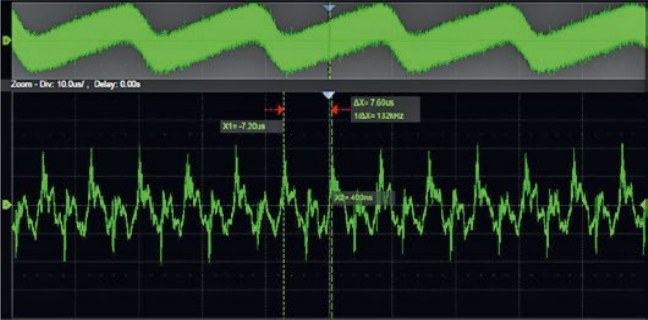

250 Mpts

최대 메모리

500,000

wfm/s (시퀀스)

10.1"

정전식 터치스크린

모델 구성

모델	대역폭	상승시간	샘플링
T3DSO3204	200 MHz	1.75 ns	5 GS/s
T3DSO3354	350 MHz	1 ns	5 GS/s
T3DSO3504	500 MHz	0.7 ns	5 GS/s
T3DSO31004	1 GHz	0.4 ns	5 GS/s

※ 전 모델 공통: 아날로그 4채널 + EXT, 8비트(ERES 최대 11비트), 최대 5 GS/s(채널당 2.5 GS/s), 메모리 125 Mpts/ch(인터리브 250 Mpts), 10.1" 터치스크린(1024×600). 16채널 MSO와 25 MHz 파형 발생기는 옵션입니다.

T3DSO3000의 이로운 점

01 · 빠른 파형 캡처

최대 500,000 wfm/s로 이상 신호 포착

하드웨어 기반 고속 디스플레이 기술로 일반 모드 110,000 wfm/s, 시퀀스 모드 500,000 wfm/s의 파형 캡처 속도를 구현해 글리치와 드물게 발생하는 이상 신호를 쉽게 찾아냅니다.

02 · 존 트리거

두 개의 영역으로 간편한 고급 트리거

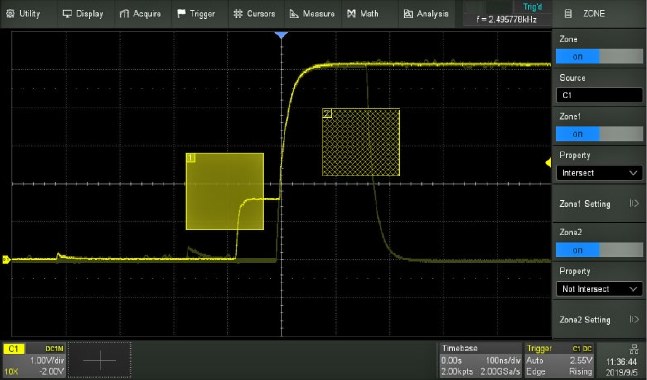

에지, 슬로프, 펄스 폭, 윈도우, 런트, 인터벌, 드롭아웃, 패턴, 비디오, 시리얼 트리거에 더해, 화면에 최대 2개의 영역(Intersect/Not Intersect)을 그려 원하는 이벤트만 간편하게 트리거합니다.

03 · 시리얼 트리거·디코드 기본 제공

I²C · SPI · UART · CAN · LIN 외

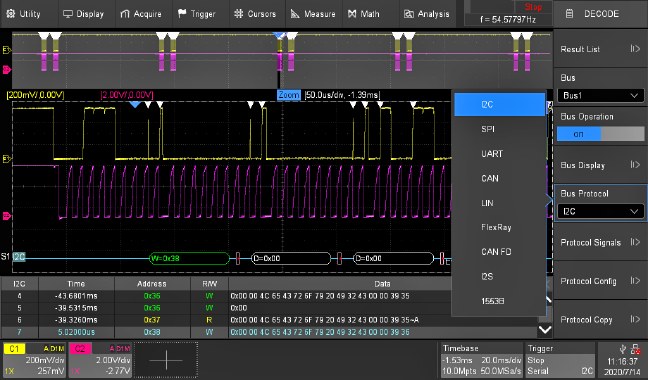

I²C, SPI, UART, CAN, CAN FD, LIN, FlexRay, I²S, MIL-STD-1553B, SENT 트리거·디코드와 맨체스터 디코드를 기본 제공하며, 디코드 결과를 파형 및 표 형식으로 표시합니다.

04 · 보드 선도 · 전력 분석

추가 비용 없이 기본 제공

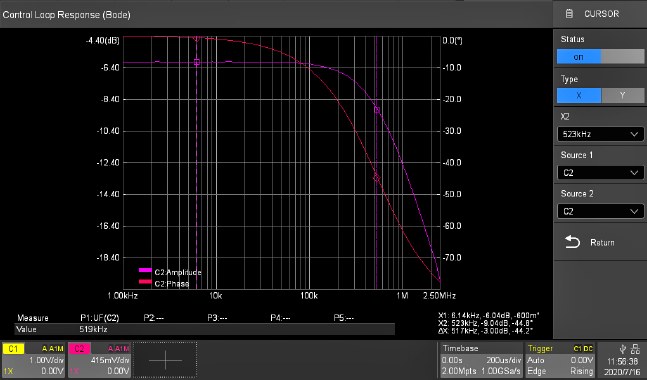

옵션 파형 발생기 모듈 또는 T3AFG 시리즈와 연동해 10 Hz~25 MHz(T3AFG120 사용 시 120 MHz) 보드 선도를 측정하고, 전력 분석으로 전원 품질, 고조파, 돌입 전류, 스위칭 손실 등을 분석합니다.

주요 응용 분야

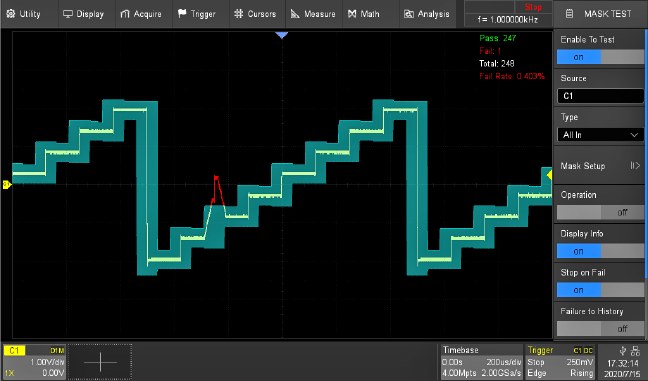

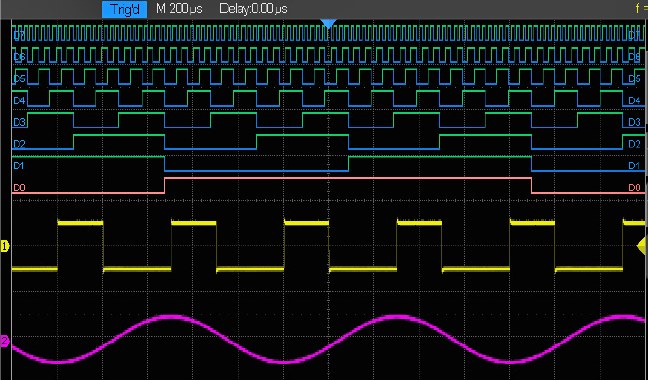

16채널 MSO (옵션) 아날로그와 디지털 신호를 함께 트리거·분석합니다.	마스크 테스트 초당 18,000회의 하드웨어 패스/페일 판정을 수행합니다.

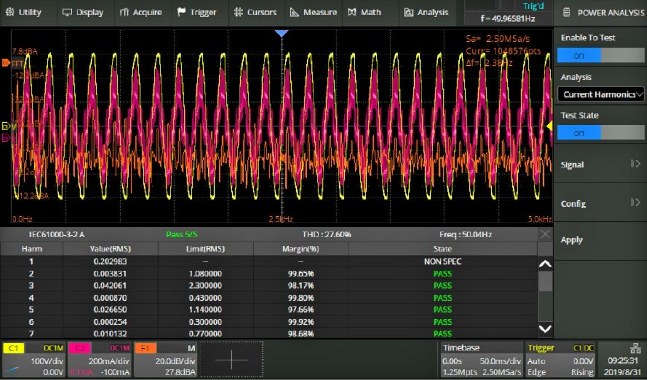

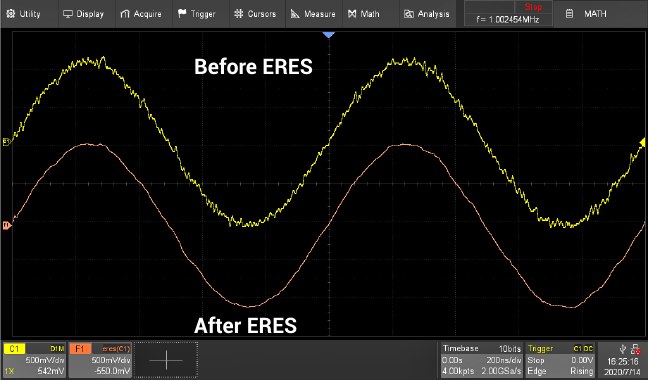

ERES 고분해능 모드 노이즈를 줄여 숨은 신호 디테일을 보여 줍니다.	전력 분석 전원 품질과 스위칭 손실을 분석합니다.

주요 사양

수직 · 획득
대역폭	200 MHz / 350 MHz / 500 MHz / 1 GHz
상승시간 (typ., 50 Ω)	1.75 ns / 1 ns / 0.7 ns / 0.4 ns
입력 채널	아날로그 4채널 + EXT, 디지털 16채널 (옵션)
수직 분해능	8 bits (ERES 최대 11 bits)
수직 감도	1 MΩ: 500 µV/div – 10 V/div
DC 게인 정확도	< 5 mV/div: < 3.0 %, ≥ 5 mV/div: < 1.5 %
샘플링 속도	최대 5 GS/s (전 채널 동작 시 2.5 GS/s)
메모리	125 Mpts/ch, 250 Mpts/ch (인터리브)
파형 캡처 속도	110,000 wfm/s (일반), 500,000 wfm/s (시퀀스)
기능 · 연결
기본 분석	시리얼 트리거·디코드, 보드 선도, 전력 분석, 50가지 이상 자동 측정, 9가지 연산·FFT, 마스크 테스트, 히스토그램
디지털 채널 (옵션)	16채널, 최대 1.25 GS/s, 메모리 최대 62.5 Mpts/ch (T3DSO2000-LS)
파형 발생기 (옵션)	외장 USB 모듈 T3DSO1000-FGMOD-A, 25 MHz, 125 MS/s
디스플레이	10.1" TFT-LCD 정전식 터치스크린 (1024×600)
인터페이스	USB Host, USB Device (USBTMC), LAN, Pass/Fail, Trigger In/Out, 10 MHz Ref In/Out, VGA
크기 / 무게	370 × 144 × 231 mm (W×D×H) / 4.0 kg
보증	3년
