9812-220V
BK Precision 9812-220V는 220 VAC 입력 버전의 500 VA 프로그래머블 AC 전원입니다. 0~300 V, 45~500 Hz 출력에 0~150 V 구간 최대 4.2 Arms, 피크 12.6 A를 공급하며 4.3인치 컬러 LCD로 전압·전류·역률·크레스트 팩터를 확인합니다. 국내 220 V 전원에 바로 연결해 어댑터, 소형 가전, 조명 제품의 AC 입력 시험에 사용합니다.
220 V 입력 500 VA, 컬러 LCD AC 소스
전면 유니버설 콘센트에 세계 각국의 AC 플러그를 바로 꽂을 수 있고 로터리 노브와 컬러 화면으로 설정합니다. USB(VCOM)와 RS232로 PC 제어를 하며 USB 호스트 포트에 설정과 시험 결과를 저장합니다.
9810 시리즈 데이터시트 (영문)자료실에서 보기 ›9812-220V의 특징
리스트 프로그램 모드
50개 프로그램, 프로그램당 9 스텝을 램프업·유지·램프다운 시간과 함께 설정하고 순차 실행합니다.
OC 폴드 기능
전류가 설정 한계를 넘으면 전압을 낮춰 피시험체를 보호하며 출력을 이어갑니다.
PLD·디머 시뮬레이션
서지, 새그, 드롭아웃 삽입과 0~180° 위상 컷 디머로 전원 이상과 조명 제어를 재현합니다.
PLC 연동 단자
REMOTE 단자로 출력 제어와 설정 전환, SIGNAL OUT 단자로 Pass/Fail 상태를 외부에 전달합니다.

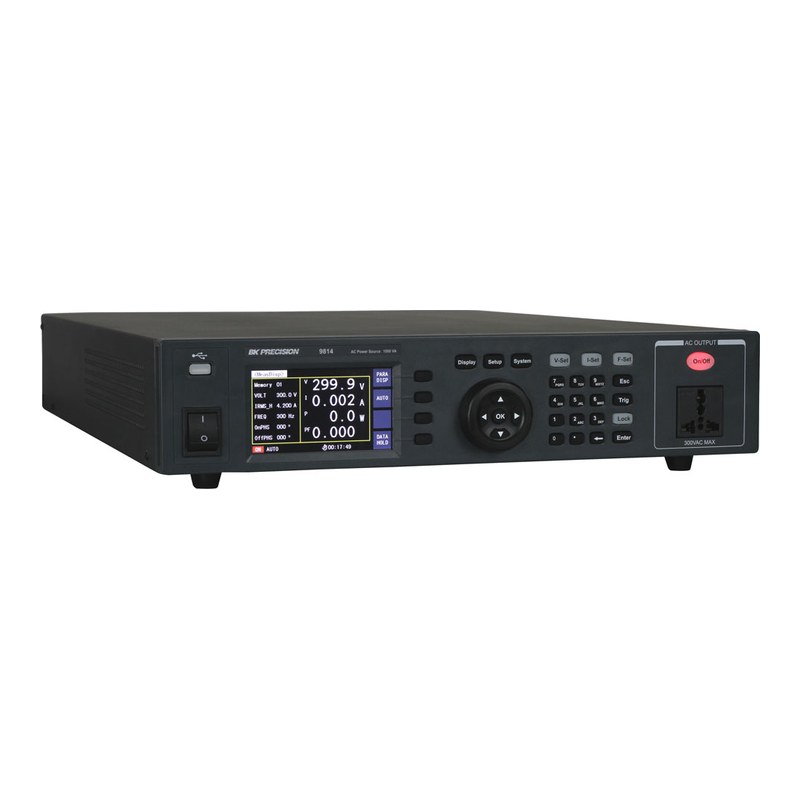

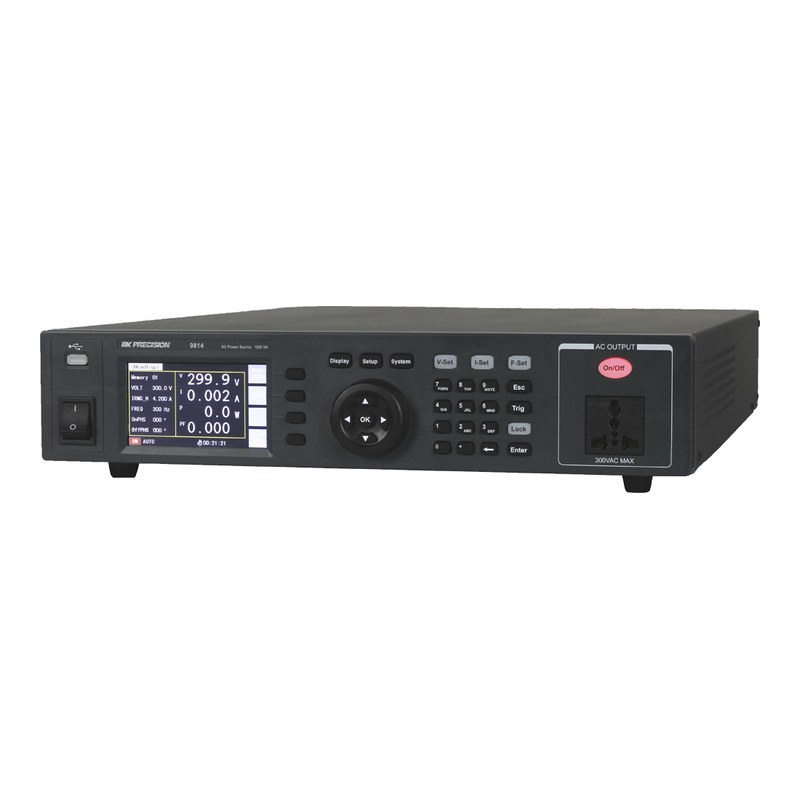

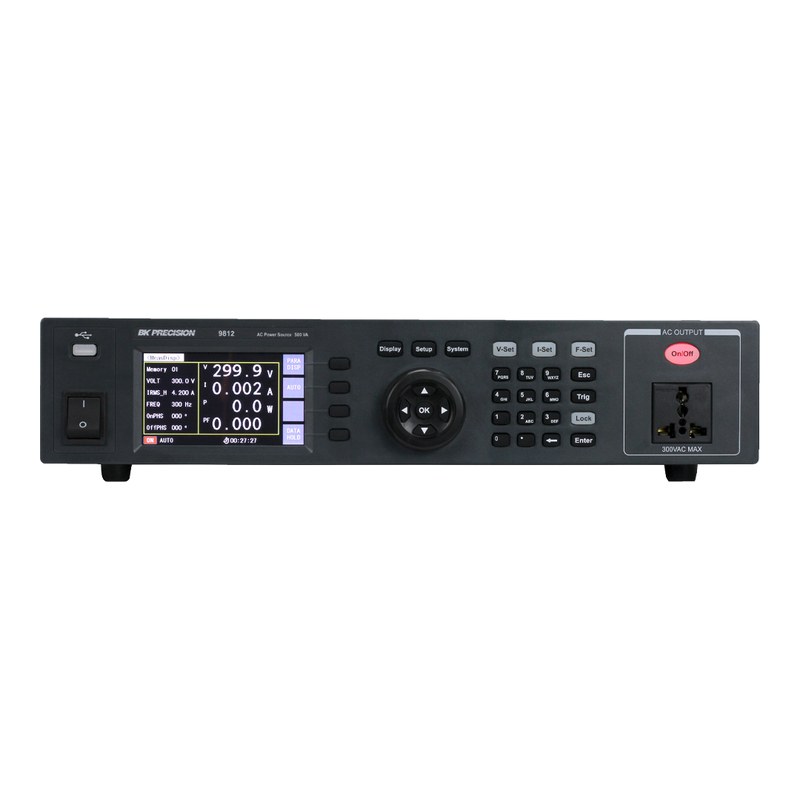

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 입력 전원 | 출력 전압 | 최대 전류(rms) | 정격 전력 | 인터페이스 |
|---|---|---|---|---|---|
| 9812 | 110 VAC | 0~300 V | 4.2 A / 2.1 A | 500 VA | USB, RS232 |
| 9812-220V (이 상품) | 220 VAC | 0~300 V | 4.2 A / 2.1 A | 500 VA | USB, RS232 |
| 9814-220V | 220 VAC | 0~300 V | 8.4 A / 4.2 A | 1000 VA | USB, RS232 |
이런 현장에 적합합니다
어댑터·충전기 시험
해외 전원 조건(110 V/60 Hz 등)을 재현해 입력 특성 확인
LED 조명 개발
디머 시뮬레이션으로 위상 제어 조명 드라이버 동작 평가
생산 라인 판정
SIGNAL OUT 단자로 Pass/Fail 결과를 외부 장치에 전달
부품 평가
변압기, TRIAC, SCR 등 수동·전력 부품의 AC 특성 시험
9812-220V 주요 사양
| 모델 | 9812-220V |
|---|---|
| 입력 버전 | 220 VAC 입력 버전 |
| 정격 출력 전력 | 500 VA |
| 출력 전압 (rms) | 0~300 V, 설정 분해능 0.1 V |
| 출력 주파수 | 45.0~500 Hz (분해능 100 Hz 미만 0.1 Hz, 100 Hz 이상 1 Hz) |
| 최대 출력 전류 (rms) | 4.2 A (0~150 V) / 2.1 A (0~300 V) |
| 최대 출력 전류 (peak) | 12.6 A (0~150 V) / 6.3 A (0~300 V) |
| 시작/종료 위상각 | 0~359°, 분해능 1° |
| 전고조파 왜율 (THD) | ≤0.5% (45~500 Hz, 저항 부하) |
| 크레스트 팩터 | 3 |
| 라인 레귤레이션 | 최대 0.1% (입력 ±10% 변동 시) |
| 로드 레귤레이션 | ≤0.5% FS (저항 부하) |
| 응답 시간 | <100 µs |
| 전압 측정 정확도 | ±0.5% + 2 digits (분해능 0.1 V) |
| 전류 측정 정확도 | ±(0.5% + 3 digits) (분해능 0.001 A) |
| 전력 측정 | 0~500 W, 분해능 0.1 W, 정확도 ±0.6% + 5 digits |
| 디스플레이 | 4.3인치 컬러 LCD (480 x 272) |
| 메모리 | 수동 모드 50개 설정, 프로그램 모드 50개 프로그램 × 9 스텝 |
| 보호 기능 | LVP, OVP, OCP, OPP, OTP |
| 인터페이스 | USB(VCOM), RS232, USB 호스트, REMOTE/SIGNAL OUT/SYNC 단자 |
| 입력 전원 | 단상 220 VAC 계열(230 VAC ±15%), 47~63 Hz, 최대 입력 전류 8 A |
| 입력 역률 | 0.7 (typical) |
| 크기 (W x H x D) | 430 x 88 x 600 mm |
| 무게 | 30 kg |
| 사용 온도 / 습도 | 0~40 °C / 20~80% (비응결) |
| 기본 구성품 | 링 단자형 전원 코드 |
※ 제조사 데이터시트(9810 Series Datasheet, v012026) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
