9805
BK Precision 9805는 9800 시리즈 최상위 모델로 0~300 V에서 최대 1500 VA를 출력합니다. 150 V 레인지 12 Arms, 피크 36 A의 여유 있는 전류로 기동 전류가 큰 부하도 시험할 수 있으며 GPIB가 기본 포함됩니다. 45~500 Hz 주파수, 위상각, 리스트 100 스텝 프로그래밍으로 중형 전기기기의 입력 시험을 자동화합니다.
1500 VA 대출력, 9800 시리즈 최상위 AC 전원
1500 VA 출력을 랙마운트 이어와 핸들이 포함된 3U급 섀시에 담았습니다. USB, RS232, LAN, GPIB로 원격 제어하고 후면 BNC 단자로 외부 트리거와 동기 신호를 연결합니다.
9800 시리즈 데이터시트 (영문)자료실에서 보기 ›9805의 특징
리스트·PLD 시뮬레이션
10개 프로그램, 프로그램당 최대 100 스텝으로 서지·새그·스파이크·드롭아웃을 파형의 원하는 위치에 삽입합니다.
전압·주파수 스윕
전압 스윕, 주파수 스윕, 복합 스윕을 최대 10개 프로필로 저장해 전원 장치의 효율과 최대 입력 전력을 확인합니다.
디머 시뮬레이션
위상 리딩/트레일링 에지를 0~180° 범위에서 잘라 모터 제어, 조명 제품의 위상 제어 동작을 시험합니다.
GPIB 포함 4종 인터페이스
USB(USBTMC), RS232, LAN에 GPIB가 기본 포함되어 기존 GPIB 시험 시스템과 LAN 기반 시스템 모두에 연결됩니다.

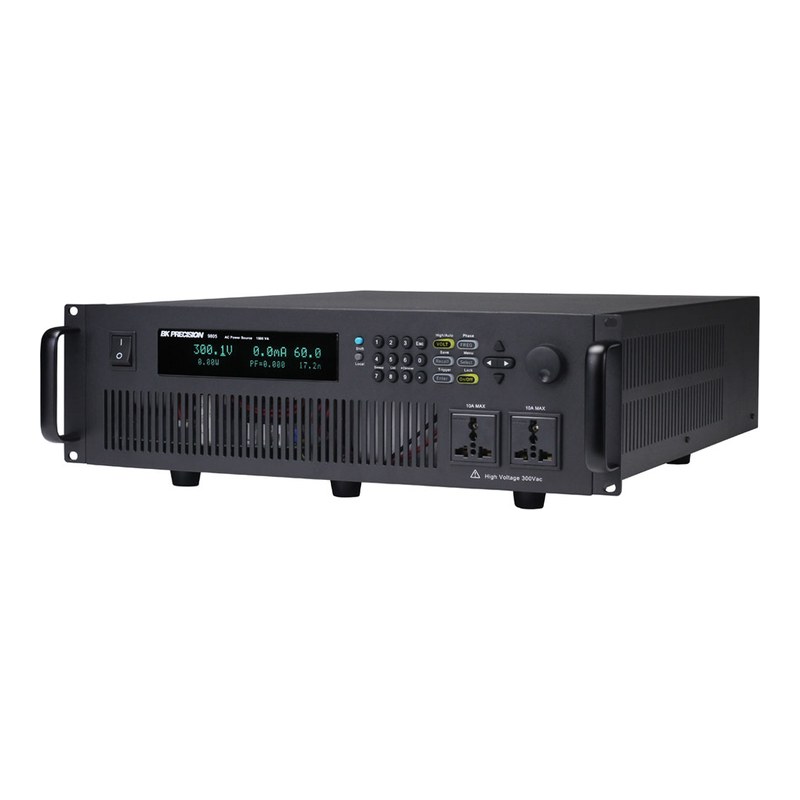

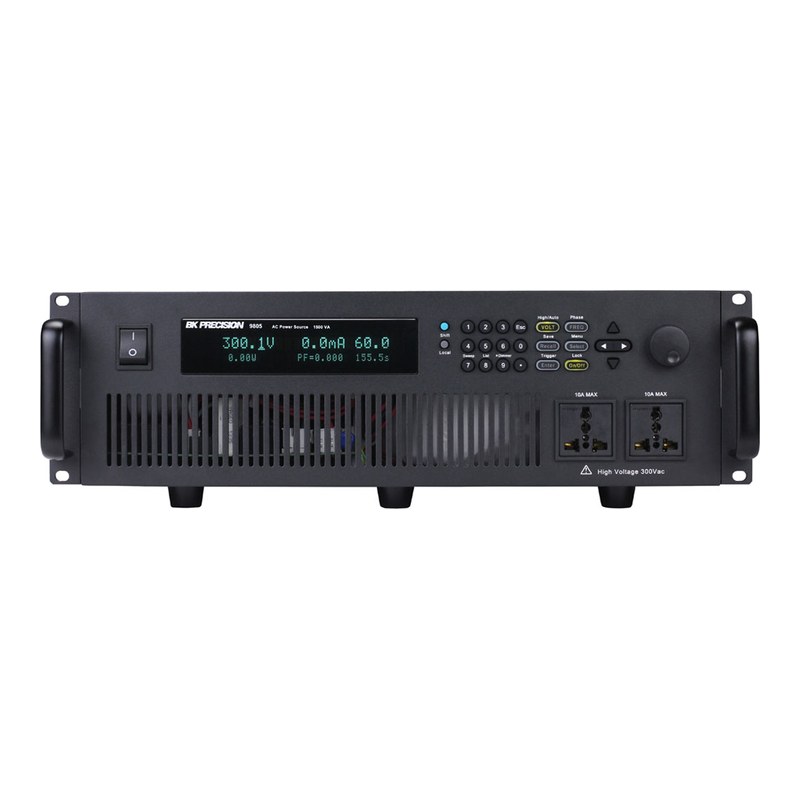

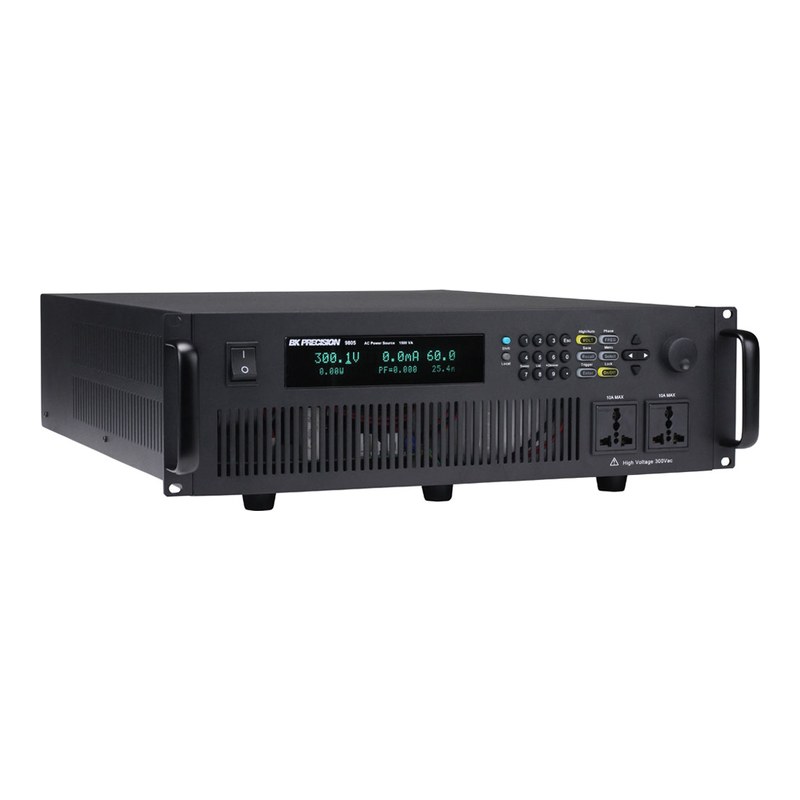

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 최대 전력 | 출력 전압 | 최대 전류(rms) | 최대 전류(peak) | 인터페이스 |
|---|---|---|---|---|---|
| 9801 | 300 VA | 0~300 V | 3 A / 1.5 A | 9 A / 4.5 A | USB, RS232, LAN |
| 9803 | 750 VA | 0~300 V | 6 A / 3 A | 18 A / 9 A | USB, RS232, LAN, GPIB |
| 9805 (이 상품) | 1500 VA | 0~300 V | 12 A / 6 A | 36 A / 18 A | USB, RS232, LAN, GPIB |
이런 현장에 적합합니다
중형 가전·공구
1.5 kVA급 제품의 입력 전압·주파수 특성 및 기동 전류 확인
산업용 전원 장치
PLC 전원부, 산업용 SMPS의 저전압·과전압 동작 검증
사전 인증 시험
전압 강하·순간 정전·주파수 변동 시뮬레이션
R&D 실험실
스윕 모드로 전원 장치 효율과 최대 입력 전력 측정
9805 주요 사양
| 모델 | 9805 |
|---|---|
| 출력 형식 | 단상 리니어 AC 전원 |
| 최대 출력 전력 | 1500 VA |
| 출력 전압 (rms) | 0~300 V (150 V / 300 V 오토레인지 또는 300 V 레인지) |
| 최대 출력 전류 (rms) | 12 A (150 V 레인지) / 6 A (300 V 레인지) |
| 최대 출력 전류 (peak) | 36 A (150 V 레인지) / 18 A (300 V 레인지) |
| 출력 주파수 | 45~500 Hz (분해능 0.1 Hz: 45~99.9 Hz, 1 Hz: 100~500 Hz) |
| 위상각 | 0~360°, 분해능 0.1°, 정확도 ±1° (45~65 Hz) |
| 전압 설정 분해능 / 정확도 | 0.1 V / ±(0.2% + 0.6 V) |
| 전고조파 왜율 (THD) | ≤0.5% (45~500 Hz, 저항 부하) |
| 크레스트 팩터 | 3 |
| 라인 레귤레이션 | 최대 0.1% (입력 ±10% 변동 시) |
| 로드 레귤레이션 | ≤0.5% FS (저항 부하) |
| 응답 시간 | <100 µs |
| 측정 항목 | Vrms, Irms, Ipeak, 주파수, 역률, 피상전력, 유효전력, 경과 시간 |
| 유효전력 측정 정확도 | Low ±(0.2% + 0.05 W) / Mid ±(0.2% + 0.5 W) / High ±(0.2% + 2 W) |
| 프로그램 기능 | 리스트 모드(10개 프로그램 × 최대 100 스텝), PLD 시뮬레이션, 전압·주파수 스윕, 디머 |
| 보호 기능 | OVP, OCP, OPP, OTP, 키 잠금 |
| 인터페이스 | USB(USBTMC), RS232, LAN, GPIB, 후면 BNC I/O(트리거 입력, 동기 출력, 출력 상태) |
| 입력 전원 | 단상 110 / 220 VAC ±10%, 47~63 Hz (최대 입력 전류 110 V 40 A / 220 V 20 A) |
| 입력 역률 | 0.7 (typical) |
| 크기 (W x H x D) | 439 x 131.4 x 535.7 mm |
| 무게 | 52.16 kg |
| 사용 온도 | 0~40 °C, 20~80% R.H. |
| 기본 구성품 | 입력 커넥터 포함 무단자 전원 코드, 랙마운트 이어 및 핸들, 사용 설명서 |
※ 제조사 데이터시트(9800/B Series Datasheet, v071425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
