9801
BK Precision 9801은 0~300 V, 최대 300 VA를 출력하는 소형 프로그래머블 AC 전원입니다. 150 V 레인지에서 3 Arms, 300 V 레인지에서 1.5 Arms를 공급하며 45~500 Hz 주파수 가변과 0~360° 위상각 설정을 지원합니다. 하프랙 크기의 9.5 kg 본체로 벤치 위에서 어댑터, 소형 가전, 조명 제품의 AC 입력 시험에 알맞습니다.
300 VA 하프랙 크기, 벤치용 프로그래머블 AC 소스

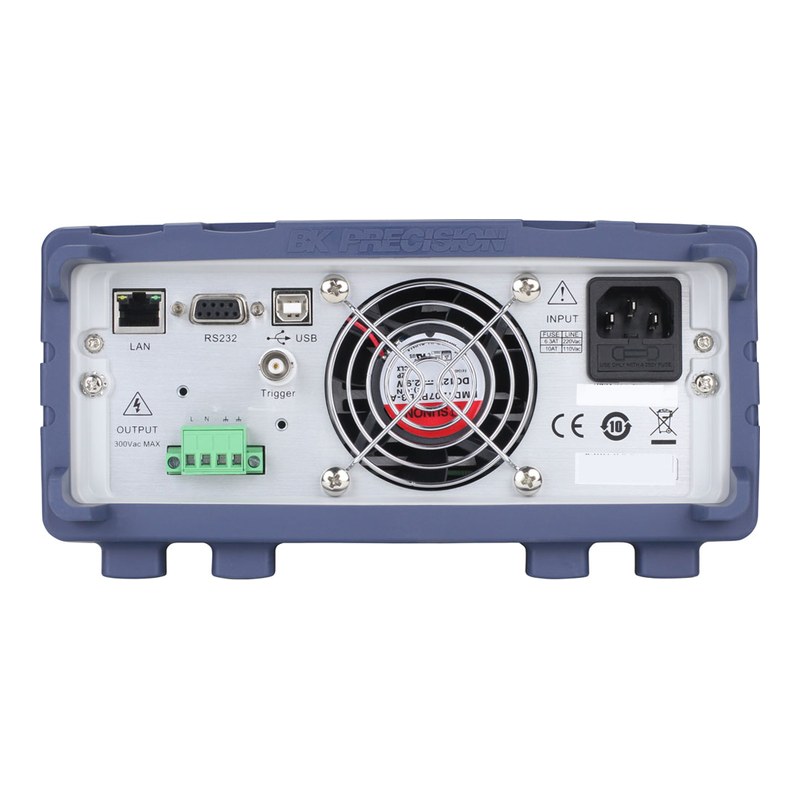

숫자 키패드와 엔코더 노브로 전압·주파수·위상을 직접 입력하고 VFD 화면에서 Vrms, Irms, Ipeak, PF, 전력을 동시에 확인합니다. USB(USBTMC), RS232, LAN이 기본이며 후면 BNC I/O로 외부 트리거와 출력 상태 신호를 주고받습니다.
9800 시리즈 데이터시트 (영문)자료실에서 보기 ›9801의 특징
리스트·PLD 시뮬레이션
10개 프로그램, 프로그램당 최대 100 스텝으로 서지·새그·스파이크·드롭아웃을 파형의 원하는 위치에 삽입합니다.
전압·주파수 스윕
전압 스윕, 주파수 스윕, 복합 스윕을 최대 10개 프로필로 저장해 전원 장치의 효율과 최대 입력 전력을 확인합니다.
디머 시뮬레이션
위상 리딩/트레일링 에지를 0~180° 범위에서 잘라 모터 제어, 조명 제품의 위상 제어 동작을 시험합니다.
측정 기능 내장
Vrms, Irms, Ipeak, 주파수, 역률, 피상·유효전력을 한 화면에 표시해 별도 전력계 없이 입력 특성을 읽습니다.

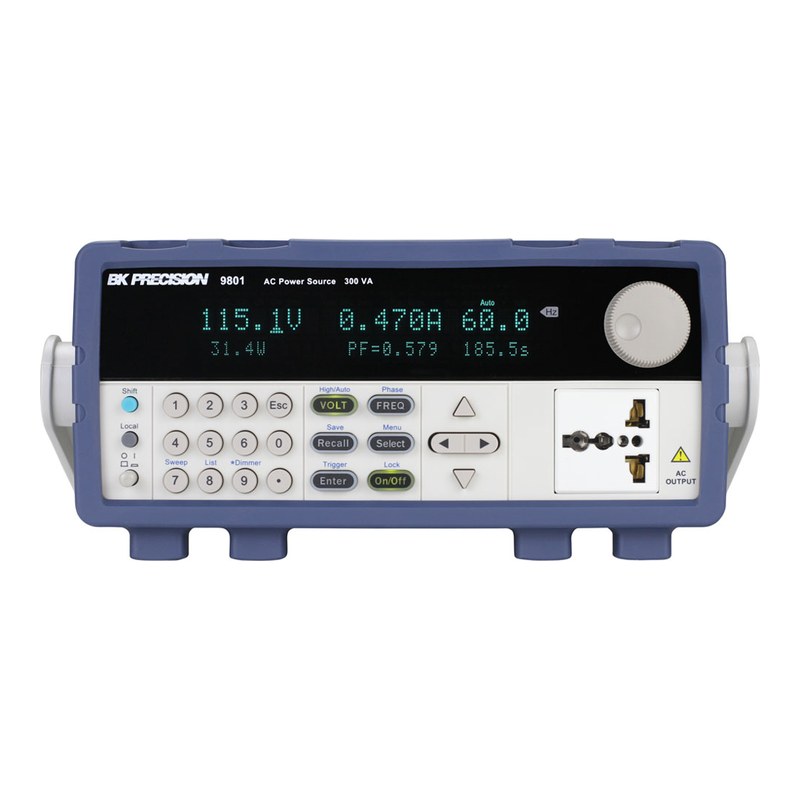

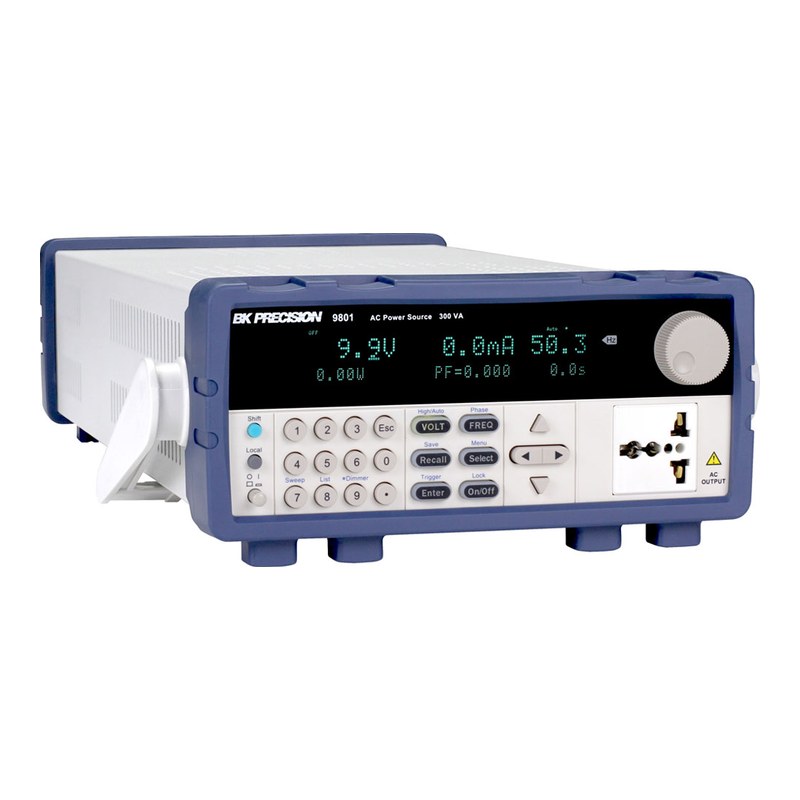

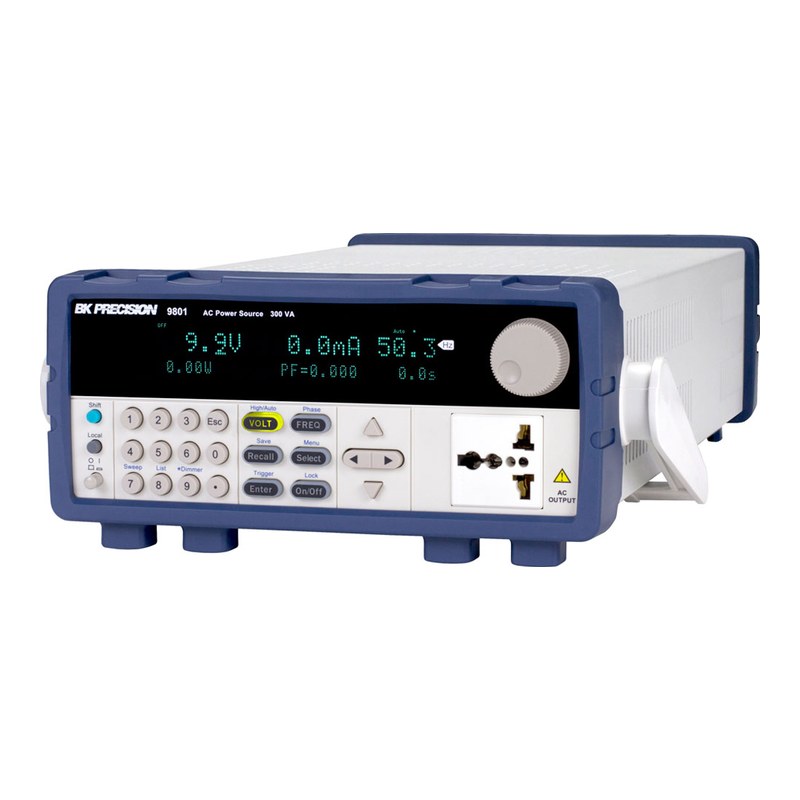

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 최대 전력 | 출력 전압 | 최대 전류(rms) | 최대 전류(peak) | 인터페이스 |
|---|---|---|---|---|---|
| 9801 (이 상품) | 300 VA | 0~300 V | 3 A / 1.5 A | 9 A / 4.5 A | USB, RS232, LAN |
| 9803 | 750 VA | 0~300 V | 6 A / 3 A | 18 A / 9 A | USB, RS232, LAN, GPIB |
| 9805 | 1500 VA | 0~300 V | 12 A / 6 A | 36 A / 18 A | USB, RS232, LAN, GPIB |
이런 현장에 적합합니다
어댑터·SMPS 평가
110/220 V 지역 입력 조건과 주파수 변화에 따른 입력 전력·역률 확인
소형 가전·조명
디머 시뮬레이션으로 LED 조명, 소형 모터의 위상 제어 동작 시험
수동 부품 검사
변압기, TRIAC, SCR 등 부품의 AC 특성 평가
서비스·수리 벤치
다양한 국가 전원 조건을 재현해 고장 증상 재현 및 수리 확인
9801 주요 사양
| 모델 | 9801 |
|---|---|
| 출력 형식 | 단상 리니어 AC 전원 |
| 최대 출력 전력 | 300 VA |
| 출력 전압 (rms) | 0~300 V (150 V / 300 V 오토레인지 또는 300 V 레인지) |
| 최대 출력 전류 (rms) | 3 A (150 V 레인지) / 1.5 A (300 V 레인지) |
| 최대 출력 전류 (peak) | 9 A (150 V 레인지) / 4.5 A (300 V 레인지) |
| 출력 주파수 | 45~500 Hz (분해능 0.1 Hz: 45~99.9 Hz, 1 Hz: 100~500 Hz) |
| 위상각 | 0~360°, 분해능 0.1°, 정확도 ±1° (45~65 Hz) |
| 전압 설정 분해능 / 정확도 | 0.1 V / ±(0.2% + 0.6 V) |
| 전고조파 왜율 (THD) | ≤0.5% (45~500 Hz, 저항 부하) |
| 크레스트 팩터 | 3 |
| 라인 레귤레이션 | 최대 0.1% (입력 ±10% 변동 시) |
| 로드 레귤레이션 | ≤0.5% FS (저항 부하) |
| 응답 시간 | <100 µs |
| 측정 항목 | Vrms, Irms, Ipeak, 주파수, 역률, 피상전력, 유효전력, 경과 시간 |
| 유효전력 측정 정확도 | Low ±(0.2% + 0.05 W) / Mid ±(0.2% + 0.5 W) / High ±(0.2% + 2 W) |
| 프로그램 기능 | 리스트 모드(10개 프로그램 × 최대 100 스텝), PLD 시뮬레이션, 전압·주파수 스윕, 디머 |
| 보호 기능 | OVP, OCP, OPP, OTP, 키 잠금 |
| 인터페이스 | USB(USBTMC), RS232, LAN, 후면 BNC I/O(트리거 입력, 동기 출력, 출력 상태) |
| 입력 전원 | 단상 110 / 220 VAC ±10%, 47~63 Hz (최대 입력 전류 110 V 10 A / 220 V 6.3 A) |
| 입력 역률 | 0.5 (typical) |
| 크기 (W x H x D) | 214.5 x 88.2 x 453.5 mm |
| 무게 | 9.5 kg |
| 사용 온도 | 0~40 °C, 20~80% R.H. |
| 기본 구성품 | AC 전원 코드, 사용 설명서 |
※ 제조사 데이터시트(9800/B Series Datasheet, v071425) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
