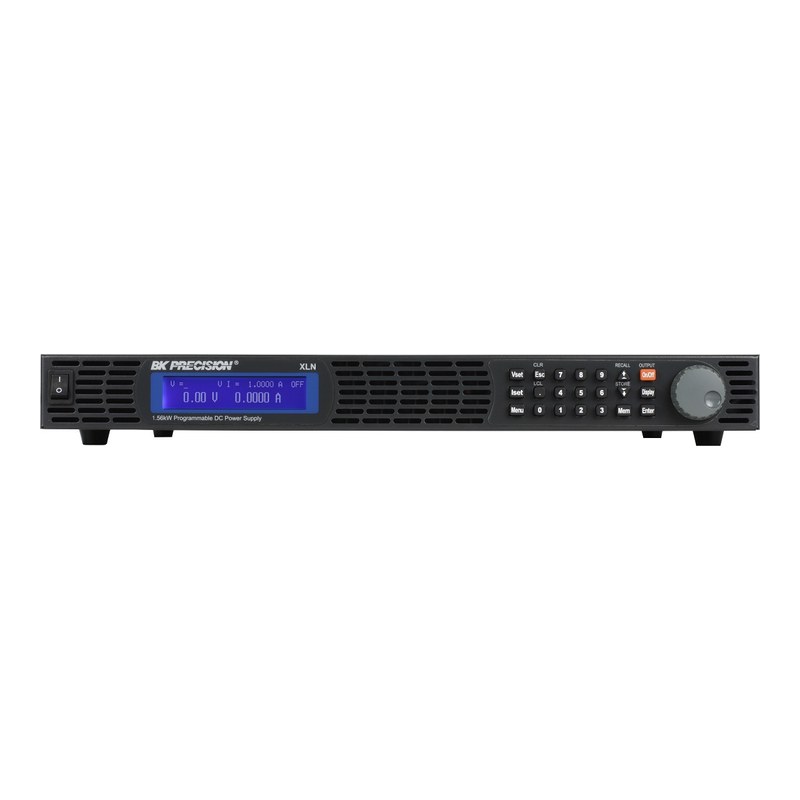

BK PRECISION · 1U 프로그래머블 DC 전원공급기
XLN30052
BK Precision XLN30052는 5~300 V, 최대 5.2 A, 1560 W 출력의 1U 고전압 프로그래머블 DC 전원공급기입니다. 300 V까지 출력하면서 리플·노이즈 ≤ 25 mVrms를 유지해 전력전자 DC 링크와 고전압 부품 시험에 적합합니다. 외부 아날로그 단자로 출력 모니터링과 상태 확인이 가능합니다.
300 V최대 출력 전압
5.2 A최대 출력 전류
1560 W최대 출력 전력
1U랙 높이
300 V DC 링크 시험을 위한 1560 W 1U 전원
키패드·노브 조작과 동시 표시 화면으로 직관적으로 설정하며, USB와 RS485로 PC 제어와 다중 장비 연동을 구성합니다. 리스트 모드 시퀀스는 SCPI 명령이나 애플리케이션 소프트웨어로 작성합니다.
XLN 시리즈 데이터시트 (영문)자료실에서 보기 ›XLN30052의 특징
300 V / 5.2 A 출력
5~300 V 범위와 1560 W 출력으로 고전압 DC 버스를 쓰는 장비 시험에 대응합니다.
다양한 보호 기능
OVP(5~315 V 설정), OCP, OPP, OTP, 폴드백 보호와 키 잠금 기능을 갖췄습니다.
아날로그 제어·모니터링
전압 또는 저항 신호로 출력을 제어하고, 출력값과 CV/CC 상태, 오류를 외부에서 확인합니다.
다중 장비 제어
RS485로 최대 30대를 연결해 PC 한 대에서 제어합니다.
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 타입 | 출력 전압 | 출력 전류 | 출력 전력 | 인터페이스 |
|---|---|---|---|---|---|
| XLN3640 | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그 |
| XLN3640-GL | 대전류 | 0~36 V | 0~40 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN6024 | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그 |
| XLN6024-GL | 대전류 | 0~60 V | 0~24 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN8018 | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그 |
| XLN8018-GL | 대전류 | 0~80 V | 0~18 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN10014 | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그 |
| XLN10014-GL | 대전류 | 0~100 V | 0~14.4 A | 1440 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN15010 | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그 |
| XLN15010-GL | 고전압 | 5~150 V | 0.04~10.4 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN30052 (이 상품) | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그 |
| XLN30052-GL | 고전압 | 5~300 V | 0.02~5.2 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
| XLN60026 | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그 |
| XLN60026-GL | 고전압 | 5~600 V | 0.01~2.6 A | 1560 W | USB, RS485, 아날로그, GPIB, LAN |
이런 현장에 적합합니다
전력전자 개발
인버터·PFC 회로 DC 링크 전원 모의
고전압 부품 시험
릴레이·커패시터 등 고전압 소자 평가
커패시터 에이징
장시간 고전압 인가 시험
생산 검사
고전압 제품의 출하 전 기능 시험
XLN30052 주요 사양
| 모델 | XLN30052 |
|---|---|
| 출력 채널 | 1 (단일 출력) |
| 출력 전압 | 5~300 V |
| 출력 전류 | 0.02~5.2 A |
| 최대 출력 전력 | 1560 W |
| OVP 설정 범위 / 정확도 | 5~315 V / 1.5 V |
| 라인 레귤레이션 (전압 / 전류) | ≤ 32 mV / ≤ 10.4 mA |
| 로드 레귤레이션 (전압 / 전류) | ≤ 32 mV / ≤ 20.8 mA |
| 리플·노이즈 전압 (20 Hz~20 MHz) | ≤ 25 mVrms / ≤ 150 mVpp |
| 리플·노이즈 전류 | ≤ 10 mA |
| 설정·측정 분해능 | 10 mV / 1 mA |
| 설정·측정 정확도 (전압) | ±(0.05 % + 150 mV) |
| 설정·측정 정확도 (전류) | ±(0.1 % + 15.6 mA) |
| 과도 응답 시간 | ≤ 2 ms |
| 상승 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 100 ms |
| 하강 시간 (전부하 / 무부하) | ≤ 100 ms / ≤ 2000 ms |
| 원격 센싱 보상 | 5 V |
| 평균 명령 응답 시간 | ≤ 50 ms |
| 보호 기능 | OVP, OCP, OPP, OTP, CV↔CC 폴드백 보호, 키 잠금 |
| 인터페이스 | USB, RS485, 외부 아날로그 (GPIB/LAN은 -GL 버전) |
| 입력 전원 | 100~240 VAC (-15 %~+10 %), 47~63 Hz, 최대 1950 VA |
| 역률 / 효율 | ≥ 0.99 / ≥ 80 % (전부하) |
| 크기 (W x H x D) | 420 x 44.2 x 460 mm (1U) |
| 무게 | 9 kg |
| 사용 온도 | 0~40 °C |
| 기본 구성품 | 전원 코드, 랙마운트 키트 |
※ 제조사 데이터시트(XLN Series Datasheet, v072125) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
