9242
BK Precision 9242는 최대 60 V, 10 A 범위에서 200 W를 공급하는 시리즈 상위 멀티레인지 DC 전원공급기입니다. 같은 2U 하프랙 크기에서 9241보다 높은 전력을 내며, 저전압 대전류와 60 V 출력이 모두 필요한 시험에 알맞습니다.
60 V·10 A 범위, 시리즈 최대 200 W 멀티레인지 전원

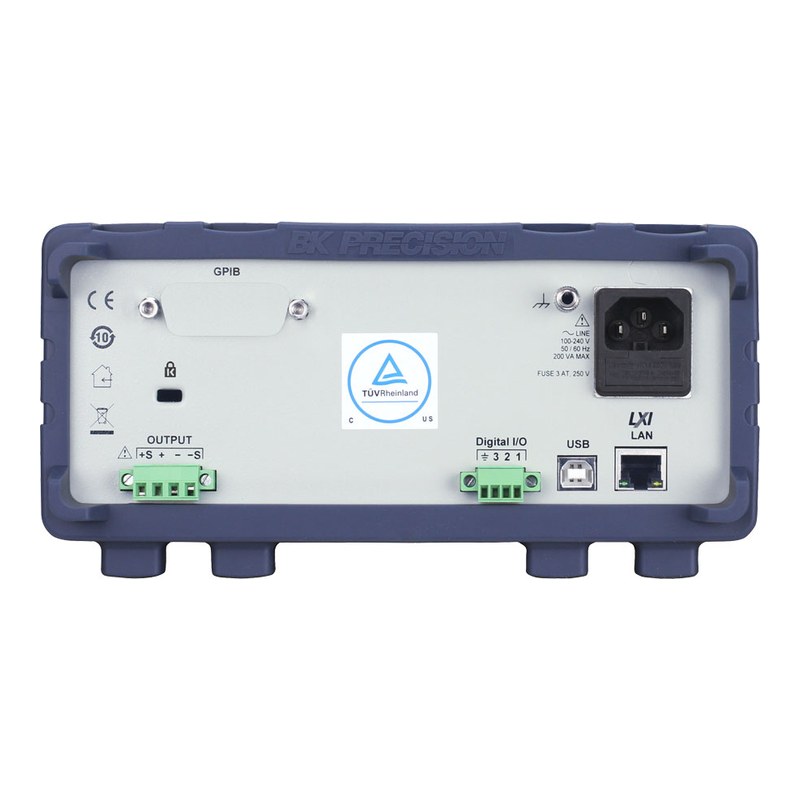

후면 출력은 내부 릴레이로 로컬·리모트 센싱을 전환해 점퍼 없이 배선할 수 있습니다. USB는 USBTMC와 가상 COM 중 선택해 쓰고, LXI LAN으로 원격 제어합니다.
9240 시리즈 데이터시트 (영문)자료실에서 보기 ›9242의 특징
멀티레인지 출력
60 V·10 A 한계 안에서 200 W를 전압·전류 조합에 맞춰 쓸 수 있어 고정 정격 전원보다 활용 폭이 넓습니다.
절연 플로팅 출력
출력이 절연·플로팅되어 있고 전면 리모트 센스 단자와 피복형 바나나·스페이드 러그 겸용 단자를 갖췄습니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 저장하며 슬루율 조정과 스텝별 트리거 출력으로 외부 장비와 동기화합니다.
USB 메모리 데이터 로깅
전면 USB 호스트 포트에 꽂은 메모리에 전압·전류를 0.2초~5분 간격으로 CSV 파일로 기록합니다.

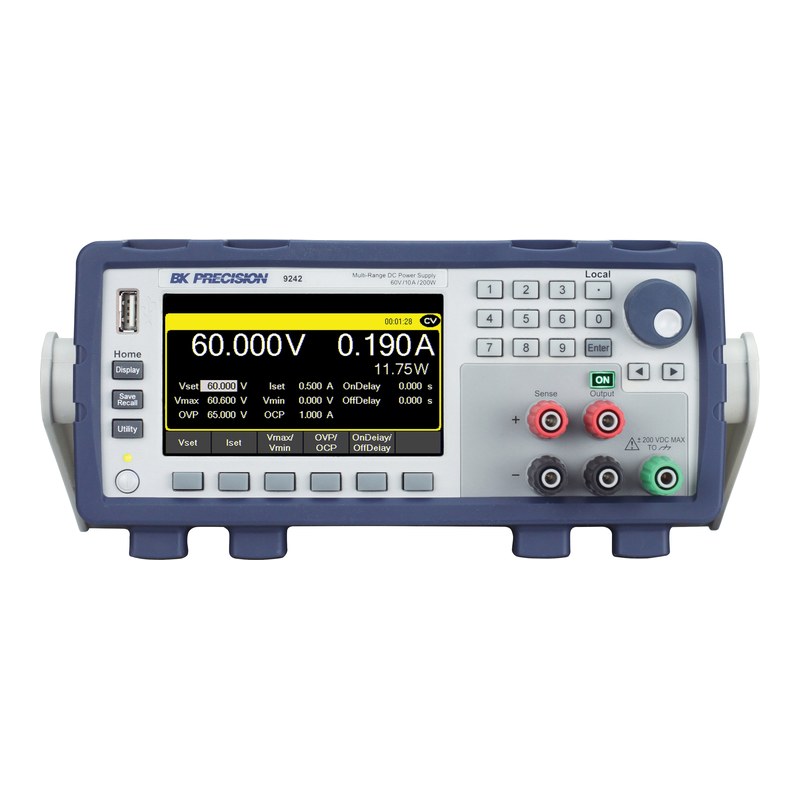

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 리플(rms) | 인터페이스 |
|---|---|---|---|---|---|
| 9240 | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN |
| 9240-GPIB | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN, GPIB |
| 9241 | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN |
| 9241-GPIB | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN, GPIB |
| 9242 (이 상품) | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN |
| 9242-GPIB | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN, GPIB |
이런 현장에 적합합니다
모터·드라이버 시험
10 A 출력으로 소형 모터와 구동 회로 시험
배터리 팩 충전
Ah·Wh 기준 정지 조건을 둔 안전한 충전
48 V 시스템
60 V 범위로 서버·통신 전원부 평가
ATE 랙 구성
LXI LAN과 랙마운트 키트(RK2US)로 시스템 통합
9242 주요 사양
| 모델 | 9242 |
|---|---|
| 출력 채널 | 1채널 (절연·플로팅, 멀티레인지) |
| 출력 전압 | 0~60 V |
| 출력 전류 | 0~10 A |
| 최대 출력 전력 | 200 W |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 3 mV / 전류 ≤ 0.01 % + 3 mA (리모트 센스 연결 시) |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 2 mV / 전류 ≤ 0.01 % + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 2 mVrms, ≤ 10 mVpp / 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 1 mV / 1 mA |
| 설정·측정 정확도 | 전압 0.03 % + 8 mV / 전류 0.1 % + 3 mA |
| 온도 계수 | 전압 12 mV/°C / 전류 0.8 mA/°C |
| 상승 시간 | 20 ms (전부하·무부하) |
| 하강 시간 | 20 ms (전부하), 250 ms (무부하) |
| 과도 응답 | 0.5 ms (부하 50↔100 % 변동 시 정격의 0.5 % 이내 복귀) |
| OVP 범위 | 66 V (정확도 600 mV) |
| OCP 범위 | 11 A (정확도 100 mA) |
| 보호 기능 | OVP, OCP, OTW/OTP, 키 잠금, 리모트 인히빗 |
| 리모트 센스 보상 | 1 V |
| 명령 응답 시간 | 10 ms (일반) |
| 인터페이스 | USB (USBTMC·가상 COM), LAN (LXI 1.5) |
| 입력 전원 | 100~240 VAC ± 10 %, 47~63 Hz, 최대 200 VA (역률 0.98/115 VAC, 0.94/230 VAC) |
| 크기 (W x H x D) | 213 x 88 x 330 mm |
| 무게 | 5 kg |
| 사용 온도 | 0~40 °C (보관 -10~70 °C) |
| 기본 구성품 | 전원 코드 |
| 옵션 | RK2US 랙마운트 키트 |
※ 제조사 데이터시트(9240 Series Datasheet, v031423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
