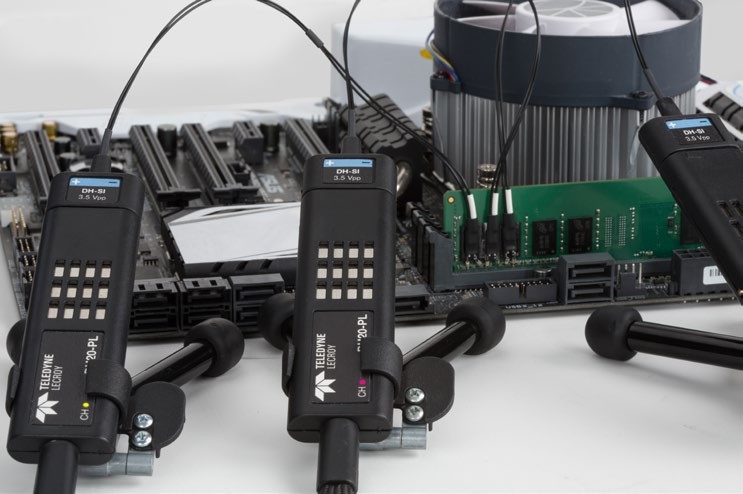

TELEDYNE LECROY · HIGH BANDWIDTH DIFFERENTIAL PROBE
DH 시리즈 차동 프로브
8 GHz ~ 30 GHz · 저노이즈 · 넓은 입력 범위
최대 30 GHz 대역폭, 넓은 입력 전압 범위와 오프셋, 낮은 노이즈와 낮은 부하를 갖춘 고대역폭 차동 프로브입니다. 모든 DH 모델이 같은 솔더인·고온·브라우저·QuickLink 팁을 공유합니다.
30 GHz 최대 대역폭 | 15 ps 최소 상승시간 | 3.5 Vpp 입력 범위 (DH-SI) | ±4 V 오프셋 범위 | ±5 V 공통 모드 범위 |
모델 구성
| 모델 | 대역폭 | 인터페이스 | 상승시간 10–90% |
|---|---|---|---|
| DH08-PB2 | 8 GHz | ProBus2 | 56 ps |
| DH08-PL | 8 GHz | ProLink | 56 ps |
| DH13-PL | 13 GHz | ProLink | 34.5 ps |
| DH16-PL | 16 GHz | ProLink | 28 ps |
| DH20-PL | 20 GHz | ProLink | 22.5 ps |
| DH25-PX | 25 GHz | ProAxial | 18 ps |
| DH30-PX | 30 GHz | ProAxial | 15 ps |
※ 팁별 대역폭: DH-SI · DH-SI-HS 솔더인 팁은 프로브 전 대역폭, DH-HITEMP · DH-PT 브라우저는 최대 16 GHz, DH-QL 어댑터는 8 GHz.
DH 시리즈 차동 프로브의 이로운 점
01 · 최대 30 GHz 고속 시리얼 디버그 PCIe, USB, DDR 등 고속 시리얼 인터페이스 디버그에 필요한 최대 30 GHz 대역폭을 제공합니다. |  |
 | 02 · 넓은 입력 · 오프셋 3.5 Vpp 입력, ±4 V 오프셋 표준 DH-SI 팁은 3.5 Vpp 입력 범위, 고감도 DH-SI-HS 팁은 2.0 Vpp 범위와 뛰어난 노이즈 성능을 제공합니다. |
03 · 호환 팁 시스템 모든 DH 모델 공용 팁 솔더인, 고온, 브라우저, QuickLink 팁을 모든 DH 프로브에서 공용으로 사용할 수 있어 측정 환경 변화에 유연하게 대응합니다. |  |

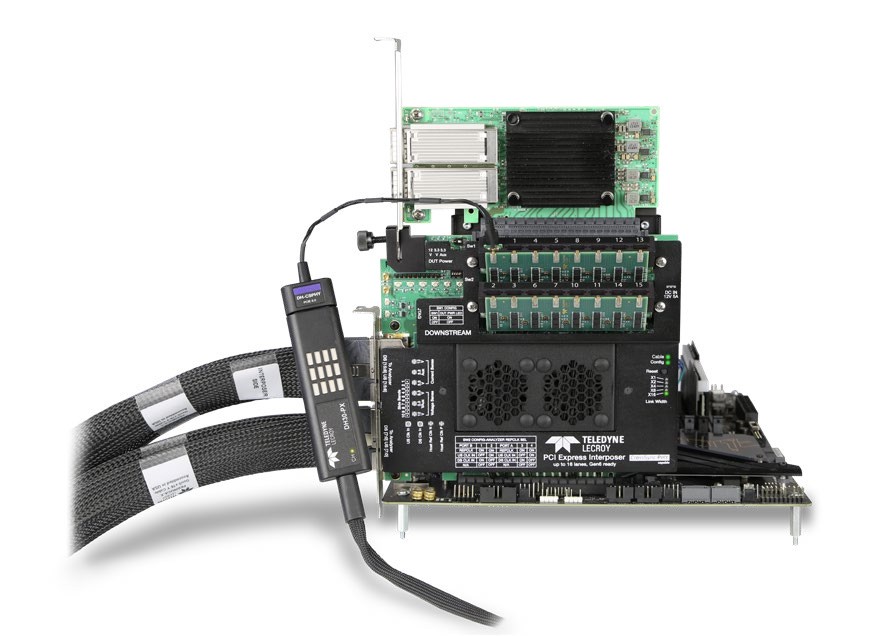

 | 04 · CrossSync PHY 팁 PCIe5 · PCIe6 인터포저 DH 시리즈 CrossSync PHY 팁으로 PCIe5/PCIe6 CEM, EDSFF, U.2/U.3 커넥터를 직접 프로빙할 수 있습니다. |
주요 사양
| 주요 사양 | |
| 대역폭 | 8 / 13 / 16 / 20 / 25 / 30 GHz |
| 상승시간 10–90% | 56 / 34.5 / 28 / 22.5 / 18 / 15 ps |
| 상승시간 20–80% | 37.5 / 23 / 19 / 15 / 12 / 10 ps |
| 입력 범위 | 3.5 Vpp (DH-SI), 2.0 Vpp (DH-SI-HS) |
| 공통 모드 범위 | ±5.0 V |
| 오프셋 범위 | ±4.0 V |
| 비파괴 입력 범위 | ±16 V |
| 감쇠 정확도 | ±2 % |
| 인터페이스 | ProBus2 (DH08-PB2) / ProLink (-PL) / ProAxial (-PX) |
※ 사양은 제조사 영문 데이터시트 기준이며, 상세 사양은 자료실의 데이터시트를 참고해 주십시오.
액세서리 및 관련 제품
아래 옵션은 본체와 함께 또는 추후에 별도 주문하실 수 있습니다. 가격과 주문·견적은 티엠웨이로 문의해 주십시오.
| 관련 제품 (1종) | |
|---|---|
| 제품코드 | 내용 |
| LPA-2.92 · L2.92A-PLINK | ProLink ↔ 2.92 mm 어댑터 |
| 액세서리 · 교체 부품 (6종) | |
|---|---|
| 제품코드 | 내용 |
| DH-SI | 솔더인 팁, 30 GHz, 3.5 Vpp |
| DH-SI-HS | 고감도 솔더인 팁, 30 GHz, 2.0 Vpp |
| DH-HITEMP | 고온 솔더인 팁, 16 GHz |

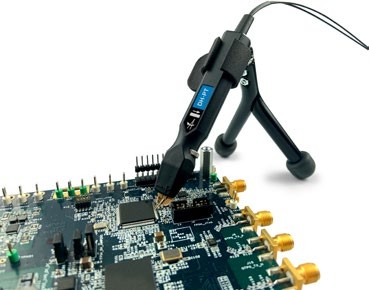

| DH-PT | 브라우저 팁, 16 GHz |
| DH-QL / DH-QL-3SI | QuickLink 어댑터 (8 GHz) / QL-SI 팁 3개 포함 키트 |
| DH-CSPHY-PCIE6 / -PCIE5-CEMX16 / -PCIE5-EDSFF / -PCIE5-U2-U3 | CrossSync PHY PCIe 팁 |
| 교정 · 보증 서비스 (1종) | |
|---|---|
| 제품코드 | 내용 |
| DHxx-C5 / -T5 / -W5 | 5년 교정 / 보증+교정 / 보증 플랜 |
기본 구성품
| 전 모델 공통 | DH 프로브 앰프, 솔더인 팁 등 기본 액세서리 (모델별 구성 상이) |
견적 및 자료

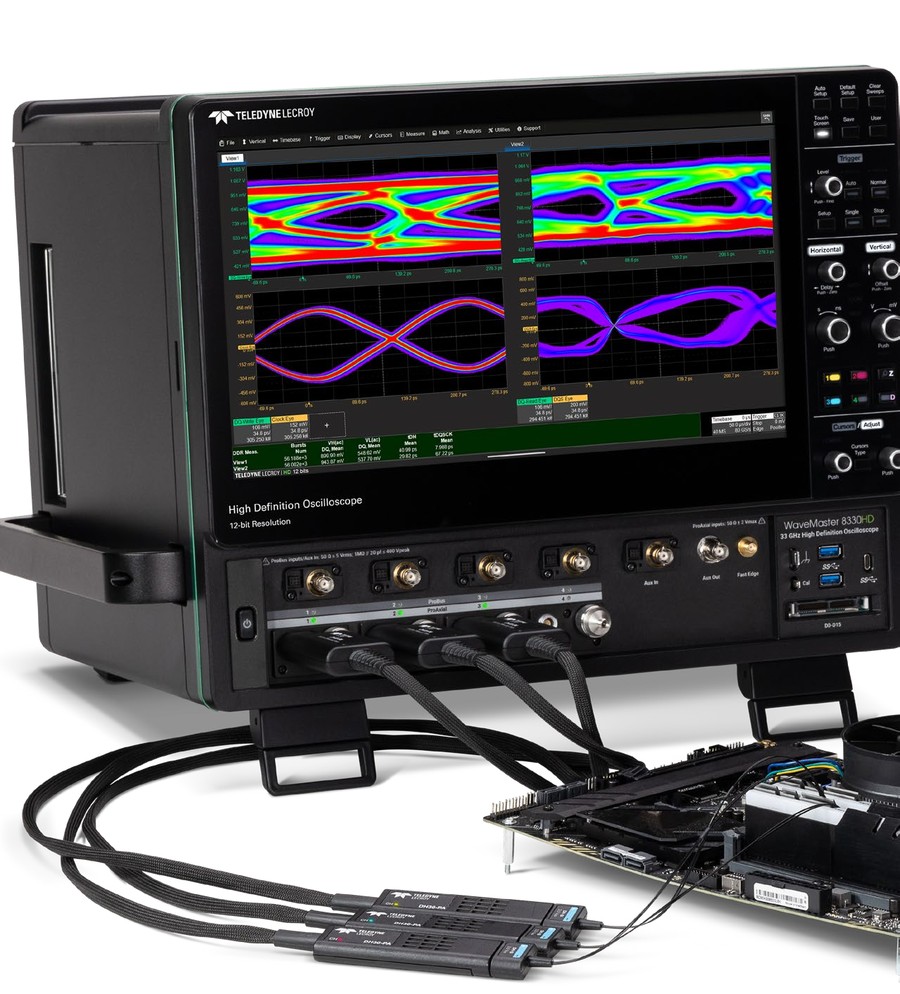

호환 오실로스코프, 인터페이스(ProBus · ProBus2 · ProLink 등), 액세서리 구성은 티엠웨이로 문의해 주시면 안내해 드립니다. DH25-PX, DH30-PX 모델은 견적 문의 제품입니다.
Teledyne LeCroy 공식 제품 · 티엠웨이 (주문제작품 6주)
