9241
BK Precision 9241은 최대 60 V, 4 A 범위에서 120 W를 공급하는 멀티레인지 DC 전원공급기입니다. 60 V까지 출력해 24 V·48 V 계통 장비를 다룰 수 있고, 리스트 모드·배터리 충전 모드·데이터 로깅을 2U 하프랙 크기에 담았습니다.
60 V까지 출력하는 120 W 멀티레인지 2U 전원
전면 키패드·노브로 조작하고 오실로스코프처럼 전압·전류 변화를 그래프로 볼 수 있습니다. 내장 웹 서버로 브라우저에서 기본 설정을 바꾸고, LabVIEW·IVI 드라이버로 자동화합니다.
9240 시리즈 데이터시트 (영문)자료실에서 보기 ›9241의 특징
멀티레인지 출력
60 V·4 A 한계 안에서 120 W를 전압·전류 조합에 맞춰 쓸 수 있어 고정 정격 전원보다 활용 폭이 넓습니다.
배터리 충전 모드
충전 전압·전류 제한·종료 전류를 설정하고, 시간·Ah·Wh 기준 정지 조건으로 배터리와 전원을 함께 보호합니다.
고급 리스트 모드
프로그램당 100스텝, 10개 프로그램을 저장하며 슬루율 조정과 스텝별 트리거 출력으로 외부 장비와 동기화합니다.
보호 기능과 보안
OVP·OCP·OTP와 과온 경고, 키 잠금, 리모트 인히빗을 갖추고 NISPOM 방식 메모리 초기화를 지원합니다.

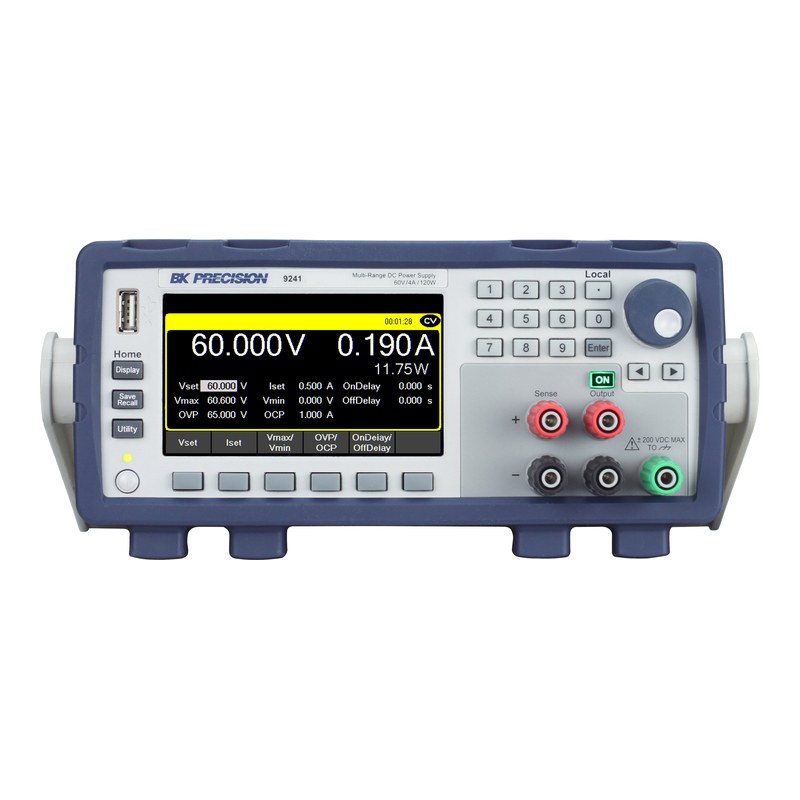

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 전압 | 전류 | 전력 | 리플(rms) | 인터페이스 |
|---|---|---|---|---|---|
| 9240 | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN |
| 9240-GPIB | 0~32 V | 0~8 A | 120 W | ≤ 1 mVrms | USB, LAN, GPIB |
| 9241 (이 상품) | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN |
| 9241-GPIB | 0~60 V | 0~4 A | 120 W | ≤ 2 mVrms | USB, LAN, GPIB |
| 9242 | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN |
| 9242-GPIB | 0~60 V | 0~10 A | 200 W | ≤ 2 mVrms | USB, LAN, GPIB |
이런 현장에 적합합니다
48 V 통신 장비
60 V 범위로 PoE·텔레콤 장비 전원 시험
다셀 배터리 충전
직렬 배터리 팩을 정전압·정전류로 충전
산업 제어기
24 V PLC·센서 전원 공급과 리모트 인히빗 연동
R&D 벤치
소전류 고전압 영역에서 회로 특성 평가
9241 주요 사양
| 모델 | 9241 |
|---|---|
| 출력 채널 | 1채널 (절연·플로팅, 멀티레인지) |
| 출력 전압 | 0~60 V |
| 출력 전류 | 0~4 A |
| 최대 출력 전력 | 120 W |
| 로드 레귤레이션 | 전압 ≤ 0.01 % + 3 mV / 전류 ≤ 0.01 % + 3 mA (리모트 센스 연결 시) |
| 라인 레귤레이션 | 전압 ≤ 0.01 % + 2 mV / 전류 ≤ 0.01 % + 3 mA |
| 리플·노이즈 (20 Hz~20 MHz) | 전압 ≤ 2 mVrms, ≤ 10 mVpp / 전류 ≤ 3 mArms |
| 설정·측정 분해능 | 1 mV / 1 mA |
| 설정·측정 정확도 | 전압 0.03 % + 8 mV / 전류 0.1 % + 3 mA |
| 온도 계수 | 전압 12 mV/°C / 전류 0.8 mA/°C |
| 상승 시간 | 20 ms (전부하·무부하) |
| 하강 시간 | 20 ms (전부하), 250 ms (무부하) |
| 과도 응답 | 0.5 ms (부하 50↔100 % 변동 시 정격의 0.5 % 이내 복귀) |
| OVP 범위 | 66 V (정확도 600 mV) |
| OCP 범위 | 4.4 A (정확도 40 mA) |
| 보호 기능 | OVP, OCP, OTW/OTP, 키 잠금, 리모트 인히빗 |
| 리모트 센스 보상 | 1 V |
| 명령 응답 시간 | 10 ms (일반) |
| 인터페이스 | USB (USBTMC·가상 COM), LAN (LXI 1.5) |
| 입력 전원 | 100~240 VAC ± 10 %, 47~63 Hz, 최대 200 VA (역률 0.98/115 VAC, 0.94/230 VAC) |
| 크기 (W x H x D) | 213 x 88 x 330 mm |
| 무게 | 5 kg |
| 사용 온도 | 0~40 °C (보관 -10~70 °C) |
| 기본 구성품 | 전원 코드 |
| 옵션 | RK2US 랙마운트 키트 |
※ 제조사 데이터시트(9240 Series Datasheet, v031423) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
