1685B
BK Precision 1685B는 1~60 V, 0~5 A를 출력하는 실험실급 스위칭 DC 전원공급기로, 1685B 시리즈에서 가장 높은 전압을 냅니다. 2.4 kg 소형 본체에 USB 원격 제어, 아날로그 원격 제어, 프리셋 3개를 갖춰 48 V 계열 장비 시험과 생산 라인에 잘 맞습니다.
60 V 고전압 출력에 USB·아날로그 원격 제어까지
로터리 엔코더 노브와 이중 동작 푸시 버튼으로 전압·전류를 거친/미세 단위로 빠르게 설정합니다. 후면 USB 포트로 PC 소프트웨어나 원격 명령을 쓰고, 아날로그 원격 단자로 외부 전압원이나 가변저항을 연결해 출력을 제어할 수 있습니다.
1685B 시리즈 데이터시트 (영문)자료실에서 보기 ›1685B의 특징
60 V 고전압 범위
1~60 V 출력으로 48 V 통신 장비나 고전압 DC 회로 시험에 대응합니다.
프리셋 3개 즉시 호출

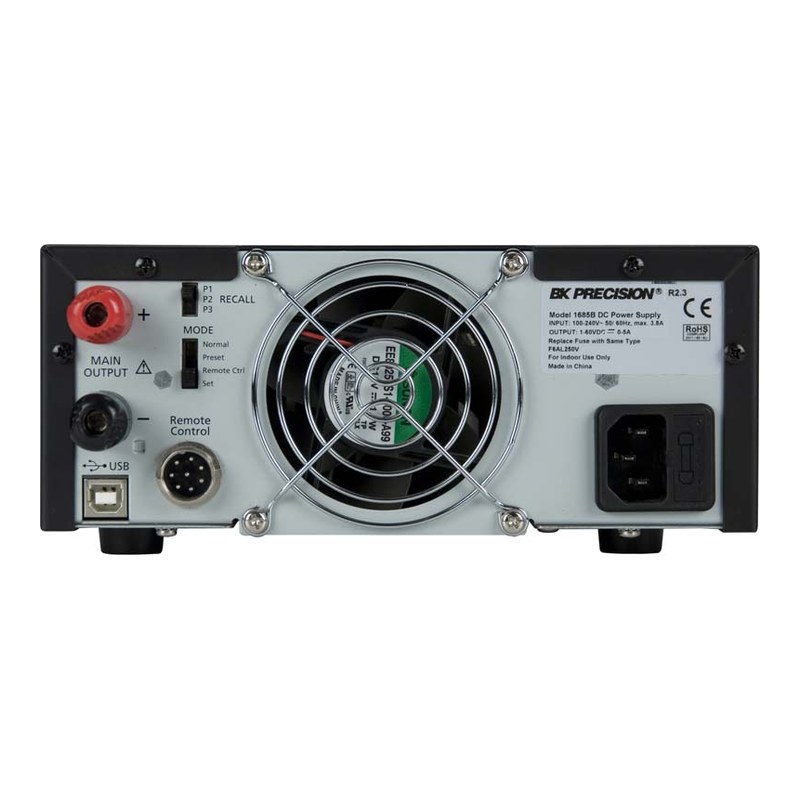

자주 쓰는 전압·전류 조합을 세 개까지 저장하고 후면 리콜 스위치로 바로 불러옵니다.
USB 원격 제어와 타이머 프로그래밍
PC 소프트웨어로 최대 20스텝, 999회 반복의 전압·전류 시퀀스를 실행할 수 있습니다.
트래킹 과전압 보호
설정 전압에 따라 +2~+4 V 위에서 동작하는 OVP와 과열·과부하 보호를 갖췄습니다.

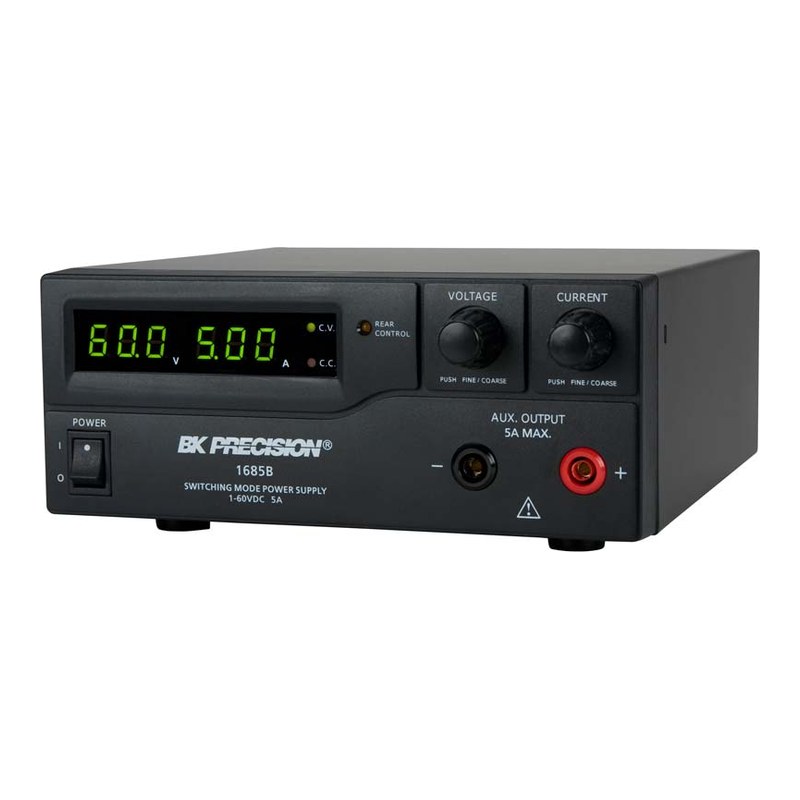

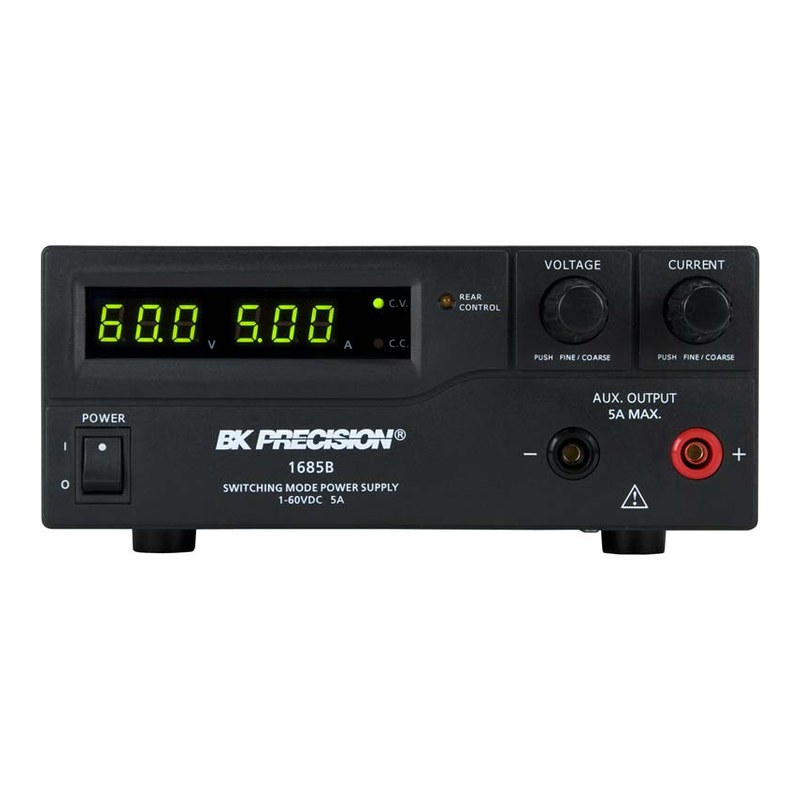

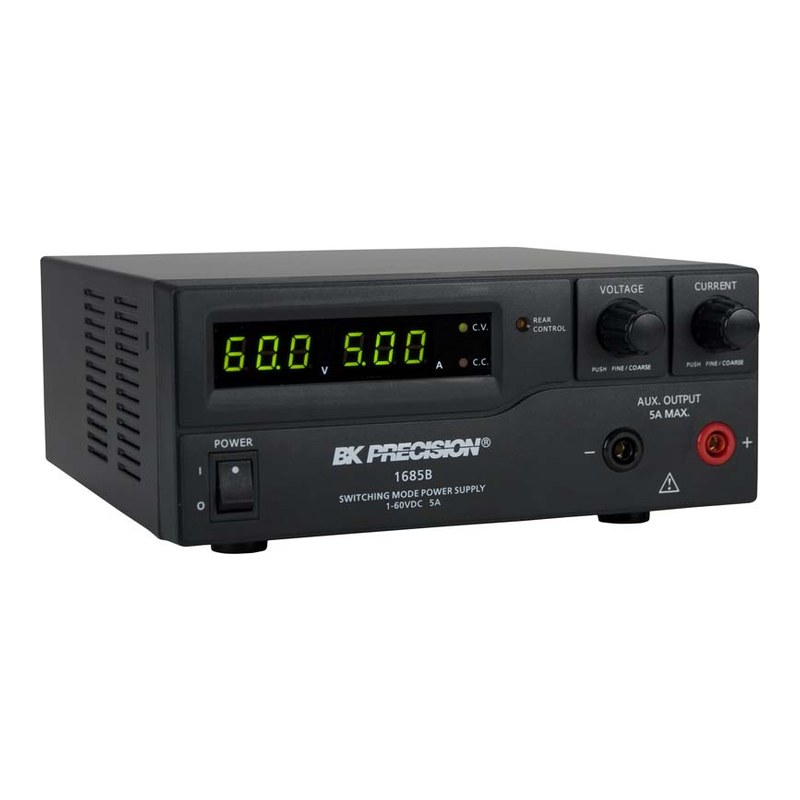

제품 외관
모델 비교
같은 시리즈의 모델을 비교해 용도에 맞게 선택하세요.
| 모델 | 출력 | 전압 | 전류 | 효율 (230 VAC) | 인터페이스 |
|---|---|---|---|---|---|
| 1685B (이 상품) | 1CH | 1~60 V | 0~5 A | 86 % | USB, 아날로그 원격 |
| 1687B | 1CH | 1~36 V | 0~10 A | 86 % | USB, 아날로그 원격 |
| 1688B | 1CH | 1~18 V | 0~20 A | 85 % | USB, 아날로그 원격 |
이런 현장에 적합합니다
통신 장비 시험
48 V 계열 통신 장비 전원 및 전압 변동 시험
생산 테스트
프리셋과 USB 제어를 이용한 반복 검사
R&D 실험실
고전압 DC-DC 컨버터 입력 전원
현장 서비스
가벼운 본체로 이동하며 쓰는 수리 전원
1685B 주요 사양
| 모델 | 1685B |
|---|---|
| 출력 채널 | 1 |
| 출력 전압 | 1~60 V |
| 출력 전류 | 0~5 A |
| 전압 레귤레이션 (로드 0~100 %) | ≤50 mV |
| 전압 레귤레이션 (라인, 90~132 / 170~264 VAC) | ≤20 mV |
| 전류 레귤레이션 (로드, 정격 전압 10~90 %) | ≤100 mA |
| 전류 레귤레이션 (라인) | ≤50 mA |
| 전압 리플·노이즈 | ≤5 mV rms / ≤50 mV p-p |
| 전류 리플·노이즈 | ≤30 mA rms |
| 전압계 / 전류계 | 3자리 LED, ±(0.2 % + 3 counts) |
| 과도 응답 시간 (부하 50~100 %) | 1.5 ms |
| 트래킹 과전압 보호 | 설정 1~5 V: +2 V, 5~20 V: +3 V, 20~60 V: +4 V |
| 보호 기능 | 과부하, 과전압, 과열 |
| 부가 기능 | 사용자 프리셋 3개 (전압·전류), 아날로그 원격 제어 |
| 외부 타이머 프로그래밍 | 최대 20스텝, 스텝 시간 최대 99분 59초, 최대 999회 반복 |
| 인터페이스 | USB, 아날로그 원격 제어 단자 |
| 입력 전원 | 100~240 VAC, 50/60 Hz |
| 전부하 입력 전류 | 3.7 A (100 VAC), 1.7 A (230 VAC) |
| 효율 | 82 % (100 VAC), 86 % (230 VAC) |
| 역률 보정 | >0.95 (최적 부하) |
| 냉각 방식 | 온도 제어 팬 (정지~최고 속도) |
| 사용 온도 | 0~40 °C, ≤80 % RH |
| 크기 (W × H × D) | 200 × 90 × 208 mm |
| 무게 | 2.4 kg |
| 기본 구성품 | 전원 코드, 사용 설명서, USB 케이블, 원격 제어 커넥터 |
※ 제조사 데이터시트(1685B Series Datasheet, v080619) 기준이며, 사양은 제조사 사정에 따라 변경될 수 있습니다.
